Dış ortam patch cord: hazır uçlu breakout bağlantılar

Dış ortam patch cord, iki bağlantı noktası arasında hazır konnektörlü fiber kullanmak isteyen projelerde değerlendirilir. Bu kategorideki breakout ürünlerde lifler ortak kablo gövdesinden çıkarak ayrı bağlantı uçlarına ulaşır. Siparişin doğru hazırlanması için iki uçtaki konnektörler, fiber sınıfı, damar sayısı ve gerçek kablo yolu birlikte belirlenmelidir.

Bu 7 mm breakout serisi piyasada zırhlı patch cord, dış ortam patch cord ve CPRI patchcord adlarıyla da aranır. İngilizce listelerde armored patch cord ifadesiyle karşılaşılabilir. İsimler aynı bağlantı ihtiyacına işaret etse de siparişte fiber sınıfı, uçlar, damar sayısı ve boy birlikte belirtilmelidir.

Ürünler single mode breakout ve multimode breakout olarak iki alt gruba ayrılır. Single mode tarafta G657A2, 2 ve 4 fiber seçenekleri; multimode tarafta OM2 ve OM3 duplex seçenekleri bulunur. 7 mm ve LSZH bilgileri bu serinin fiziksel yapısını tanımlar; tek başına bağlantının bütün çevre koşullarına uygunluğunu açıklamaz.

Breakout patch cord yapısı neyi değiştirir?

Breakout yapı, birden fazla fiberin ortak güzergâhtan taşınmasını ve uçlarda ayrı portlara dağıtılmasını sağlar. Sahada hazır bağlantı kurulurken her kolun nereye gideceği işaretlenmelidir. Kablonun ortak gövdesi ile uçlara ayrıldığı bölümün yerleşimi ayrı planlanır; konnektörlerin üzerinde çekme yükü bırakılmaz.

Bu ürünler bir optik splitter gibi tek fiberdeki ışığı farklı çıkışlara bölmez. Her damar kendi bağlantısını taşır. Dört fiberli ürün, dört bağımsız fiber yolu sunar; iki fiber kullanan devrelerde planlamaya bağlı olarak iki duplex bağlantı düzenlenebilir. Fiber adedi ile cihaz port adedi aynı kabul edilmez.

LC, SC, ST ve FC uçları nasıl seçilir?

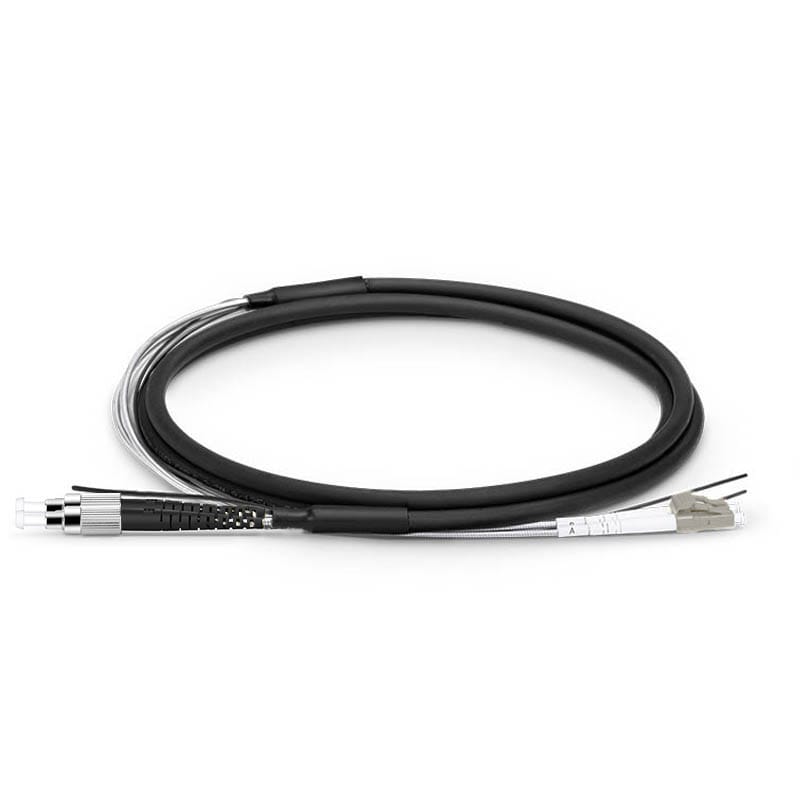

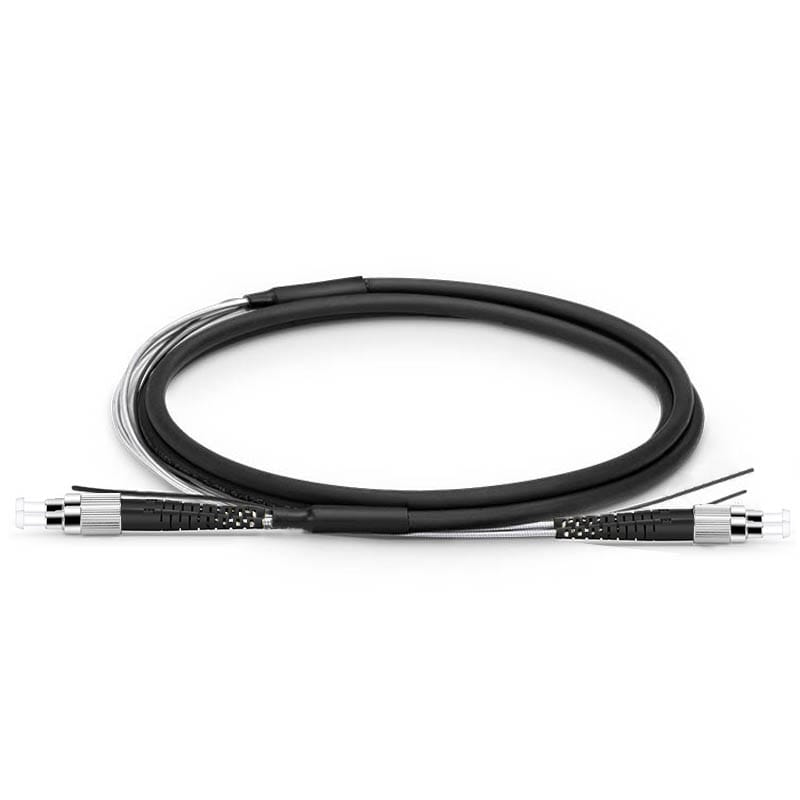

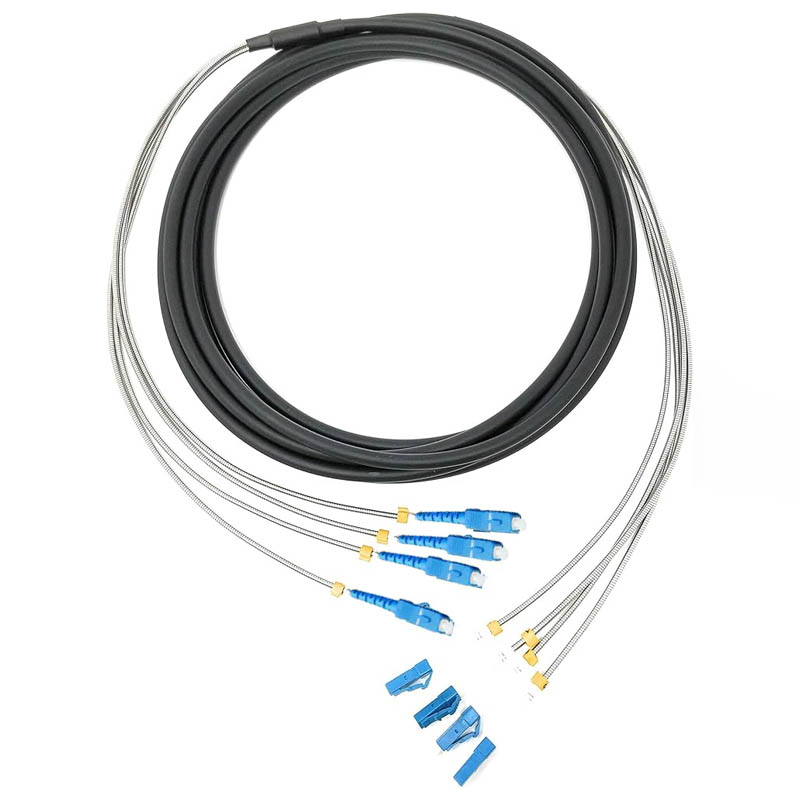

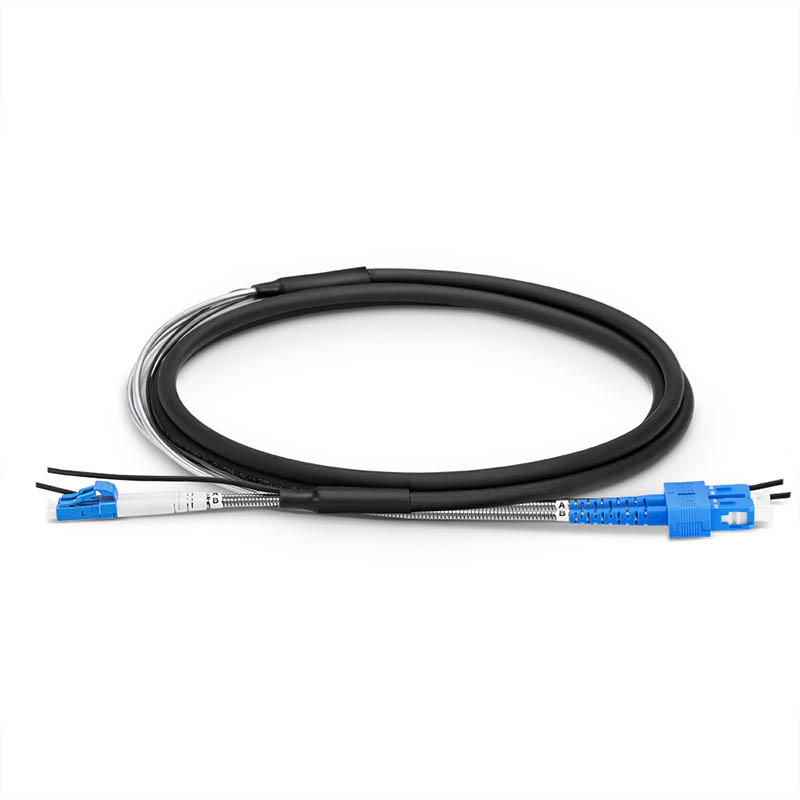

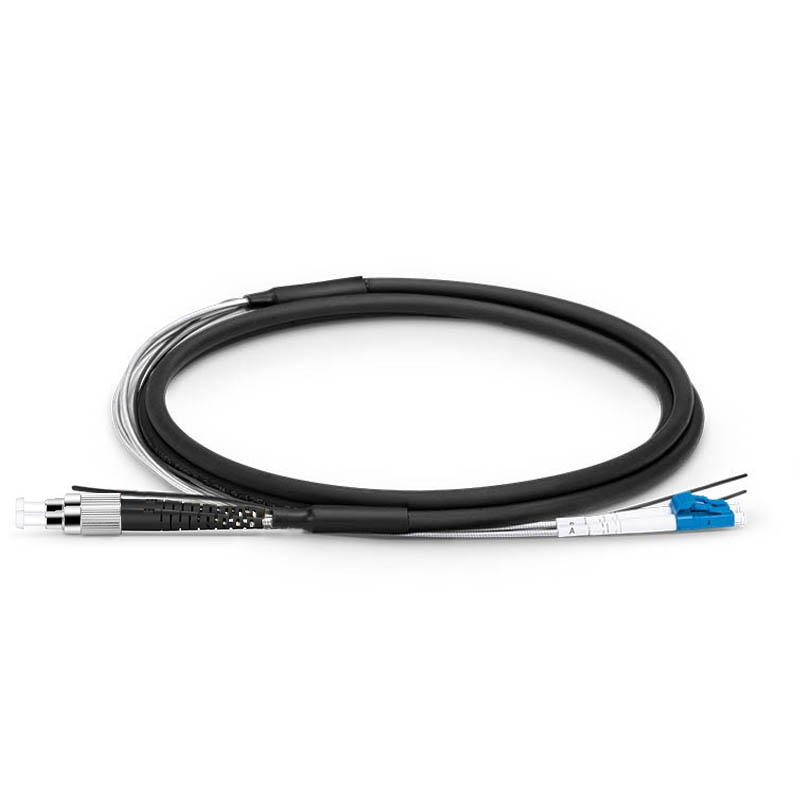

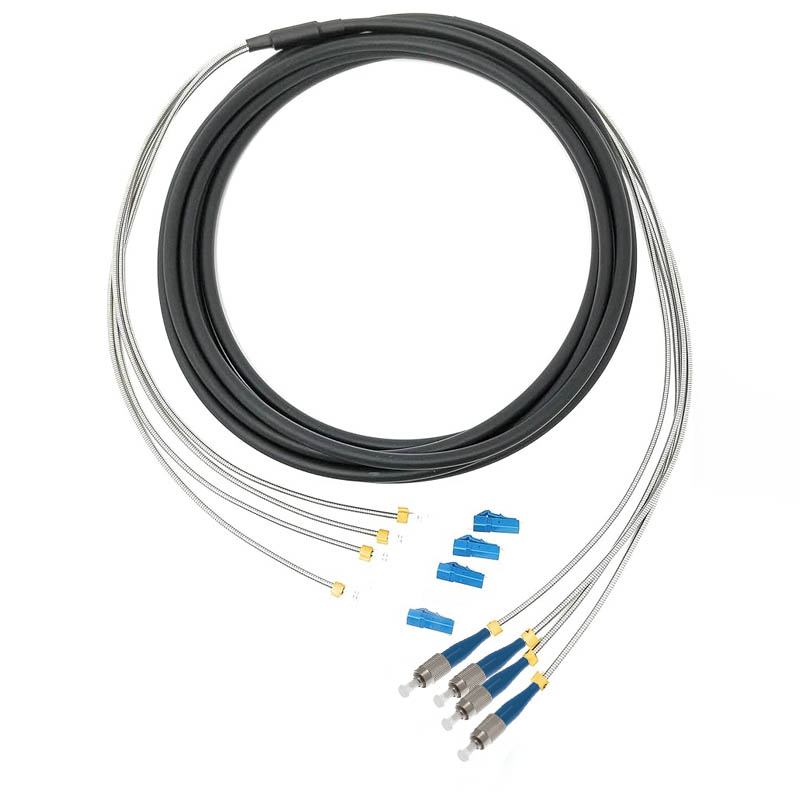

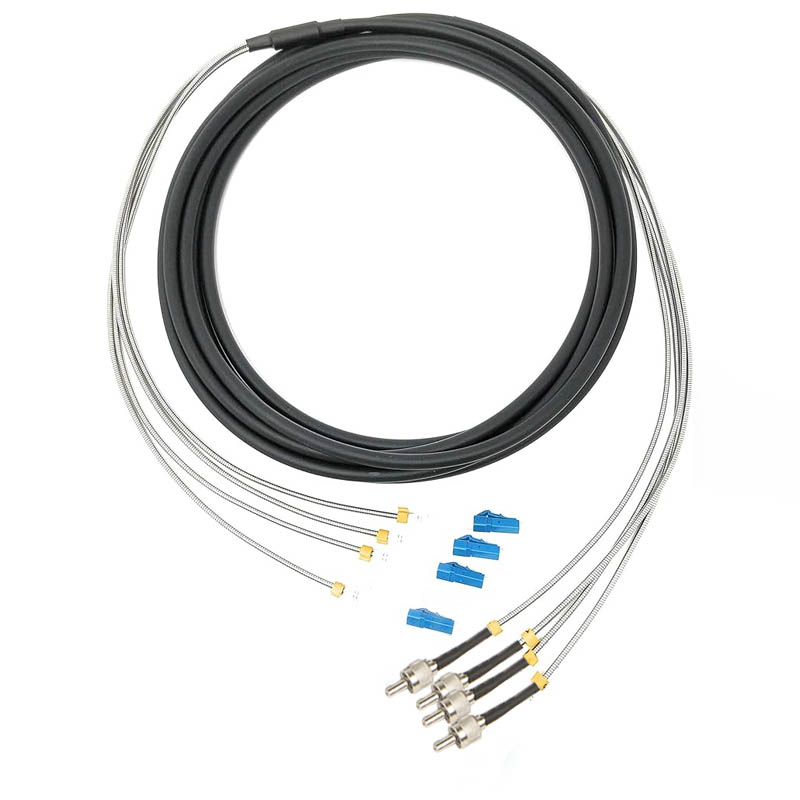

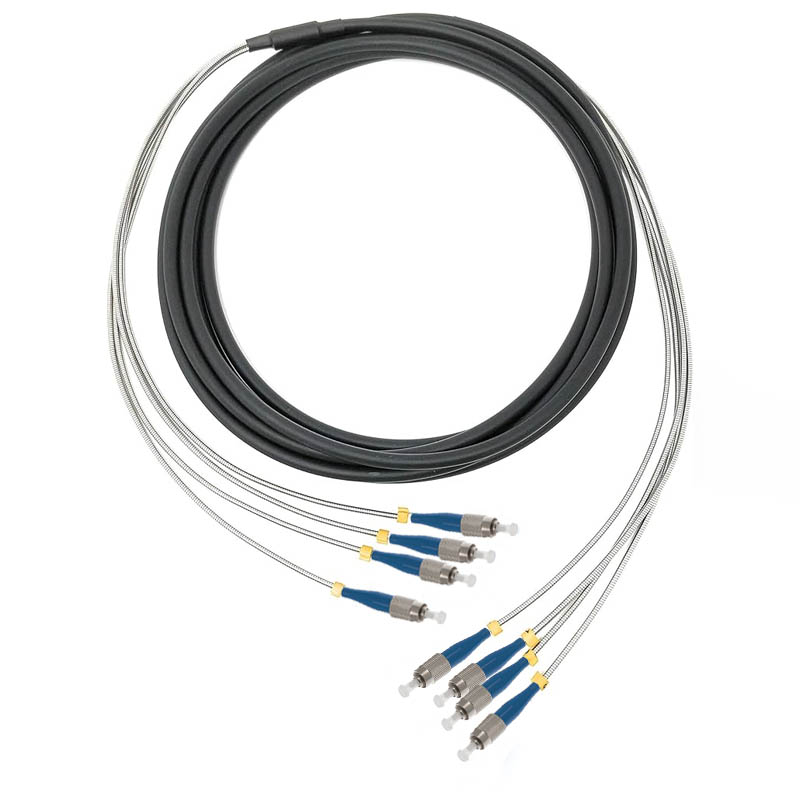

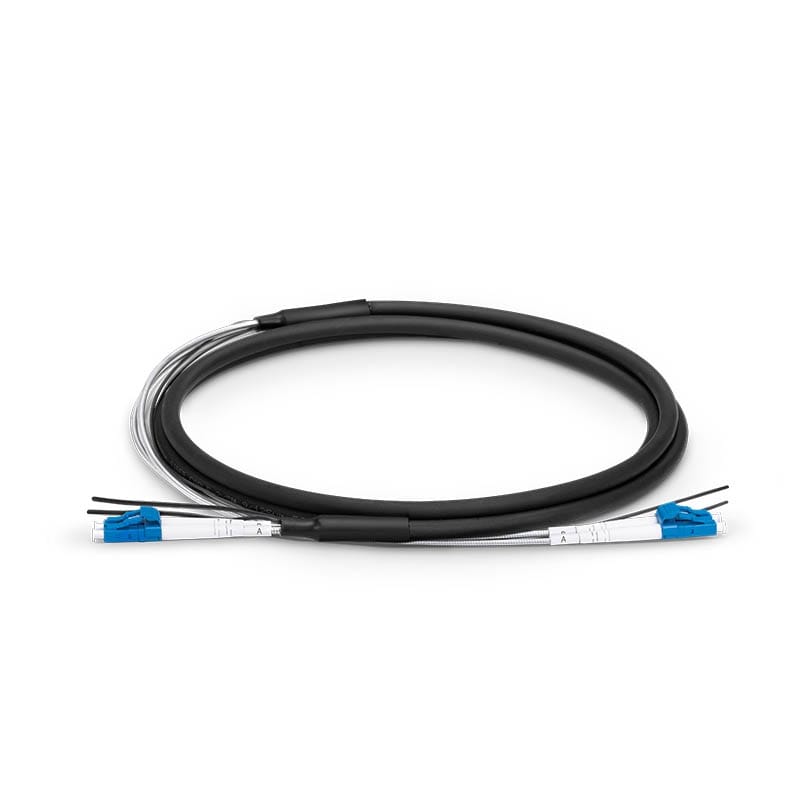

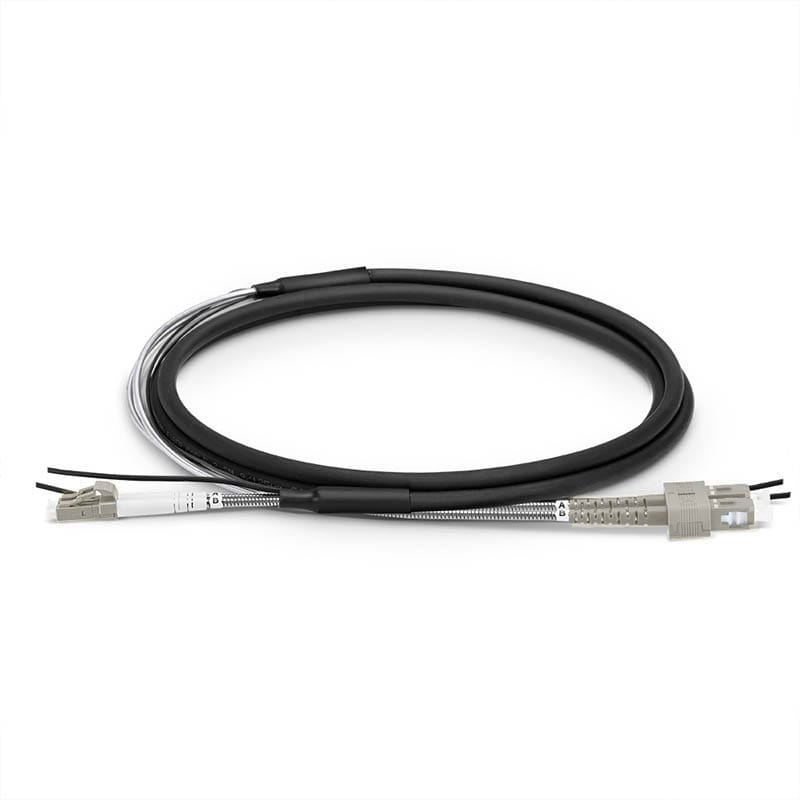

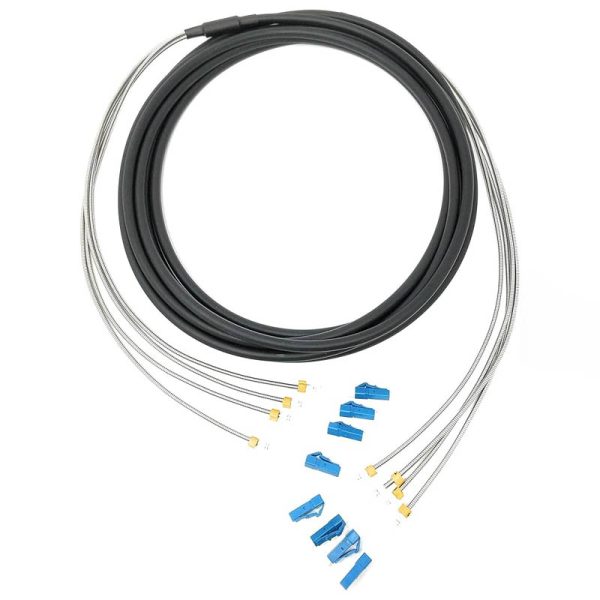

LC LC patch cord iki LC nokta arasında, LC SC veya SC LC patch cord ise LC ve SC noktalar arasında kullanılır. Bu seride LC–FC, LC–ST, SC–FC, SC–ST, FC–FC, ST–FC ve ST–ST gibi UPC uç eşleşmeleri de yer alır. Aranan kablonun iki ucunu da tam yazmak, aynı fiber sınıfındaki farklı bağlantıların karışmasını önler.

SC, LC, ST ve FC birbirinden farklı mekanik arayüzlerdir. Ayrıca UPC ve APC yüzeyleri karşılıklı eşleştirilmez. Bu breakout grubunda listelenen UPC ürünleri seçerken bağlanılacak cihaz ve panelin UPC düzenini doğrulayın. APC port ihtiyacında yalnızca konnektör gövdesinin benzemesi yeterli değildir.

Single mode ile multimode farkı

Single mode G657A2 bağlantılar ve multimode OM2/OM3 bağlantılar farklı fiber yapıları için seçilir. Aynı LC veya SC gövdeyi kullanmaları birbirlerinin yerine takılabileceklerini göstermez. Mevcut ana kablonun sınıfını, transceiver bilgisini ve proje bağlantı şemasını birlikte okuyun.

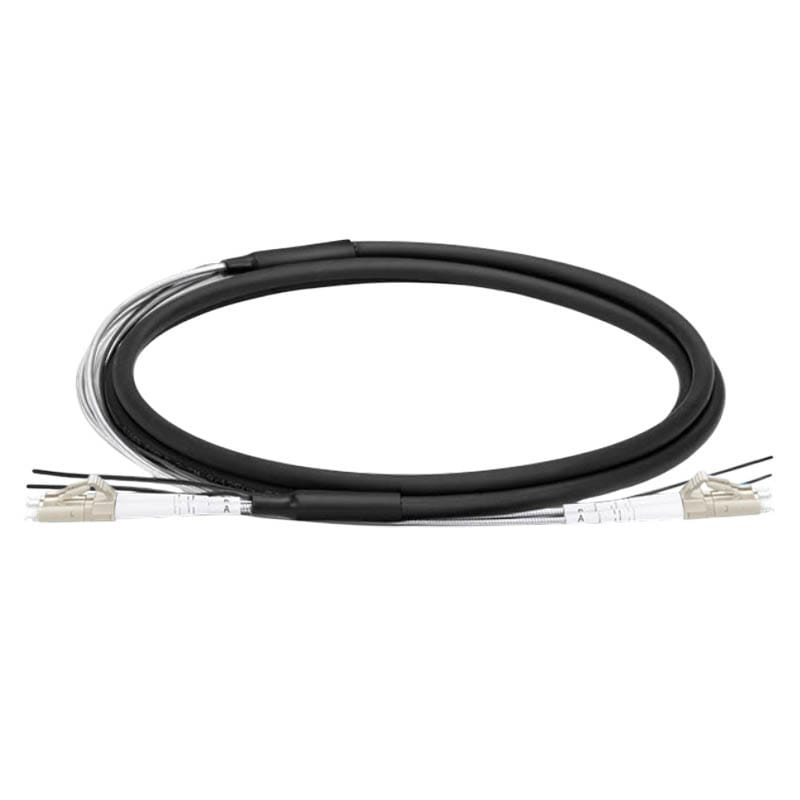

OM2 ve OM3, 50/125 µm multimode sınıflarıdır; taşıyabilecekleri uygulama sınırları aynı değildir. OM3 patch cord takmak, OM2 ana kablonun tamamını OM3’e dönüştürmez. Hız ve mesafe değerlendirmesinde kablonun yanı sıra aktif cihaz, dalga boyu, toplam hat uzunluğu ve bağlantı kayıpları dikkate alınır.

CPRI patchcord ve baz istasyonu bağlantıları

Baz istasyonu veya benzer saha bağlantılarında CPRI patchcord ve CPRI patch cord adları kullanılır. CPRI, tek bir fiziksel konnektör veya kablo koruma biçimi değildir. Seçilecek kablonun fiber sınıfı, uçları ve bağlantı düzeni cihazın ihtiyacına uymalıdır. Standart LC veya SC konnektörlerin açıkta bulunması, suya karşı korumalı bir bağlantı oluşturmaz.

Saha tarafında konnektörler uygun kutu veya cihazın tarif ettiği koruyucu bağlantı içinde tutulmalıdır. Su, UV, sıcaklık ve mekanik yük şartlarını modelin teknik föyünden kontrol edin. “Outdoor breakout patch cable” adıyla görülen her ürünün aynı dış kılıfa, aynı dayanım değerlerine veya aynı dal uzunluklarına sahip olduğunu varsaymayın.

Single mode patch cord ile multimode patch cord seçimi kablo üzerindeki fiber bilgisine göre ayrılır. Bu grupta ilk seçim G657A2 single mode ile OM2 veya OM3 multimode arasındadır; ardından uç kombinasyonu, fiber adedi ve güzergâh boyu belirlenir.

Boyu, kol düzenini ve kurulum yolunu birlikte planlayın

İki bağlantı noktası arasındaki güzergâhı kablo taşıma sistemi üzerinden ölçün. Uçlara ayrılan kolların portlara rahat ulaşması, ek servis payı ve sabitleme noktaları hesaba katılmalıdır. Kabloyu konnektörlerden çekmeyin; belirtilen bükülme ve çekme sınırlarına uyun. Bağlantıdan sonra her damarın sürekliliğini ve hat kaybını kontrol edin.

Kabin içi kısa bağlantı için standart patch cord, tekli veya duplex bağlantıda metal koruyucu yapı için zırhlı patch cord seçenekleri de bulunur. İhtiyacı kablo grubuna göre ayırarak uç, fiber adedi ve ortam şartları doğru üründe bir araya getirilebilir.
