Rack tipi ODF seçerken kabin yerleşiminden başlayın

Rack tipi ODF, fiber kablo eklerini ve bağlantı portlarını 19 inç kabin içinde bir araya getirir. Yeni bir sistem odasında panel yeri planlanırken yalnızca ön yüzdeki bağlantılara bakmak yetmez. Arkadan gelecek kablonun yolu, ek kasetlerinin açılacağı alan ve öndeki patch cordların cihazlara nasıl ulaşacağı da düşünülmelidir. Bakım sırasında diğer devreleri zorlamadan çalışılabilmesi bu yerleşime bağlıdır.

Burada 1U 19 inç ODF gövdelerini, 24 port SC duplex için hazırlanmış 48 fiber kapasiteli boş modeli ve modüler ön panel parçalarını inceleyebilirsiniz. 4 port SC simplex, 4 port SC duplex, 8 port SC simplex, FC simplex, ST simplex ve E2000 plakaları farklı sonlandırma düzenleri için listelenir. Blank kapak ise kullanılmayacak açıklığı kapatır; fiber sonlandırma parçası değildir.

1U ODF kabinde ne kadar yer tutar?

U değeri kabin içindeki yükseklik birimidir. 1U ODF, bir birim yüksekliğe yerleşir; bu ölçü kasanın derinliğini veya ek kapasitesini açıklamaz. 19 inç tanımı da montaj kulaklarıyla ray sistemi arasındaki uyuma ilişkindir. Mevcut kabinde kullanılabilir derinliği, arka kablo girişine kalan mesafeyi ve kapakların açılma alanını ayrıca kontrol edin.

Panel ile aktif cihaz arasındaki patch cordları gergin bırakmadan taşıyacak bir güzergâh planlayın. Kablonun kapı kapanırken ezilmesi veya komşu cihazların fan ve bağlantı alanına yığılması istenmez. Raylı, sabit ya da modüler yapı gibi özellikleri ürün bazında doğrulayın; “rack mount fiber patch panel” olarak adlandırılan her gövde aynı açılma mekanizmasına sahip değildir.

Boş panel alırken pakette neler aranır?

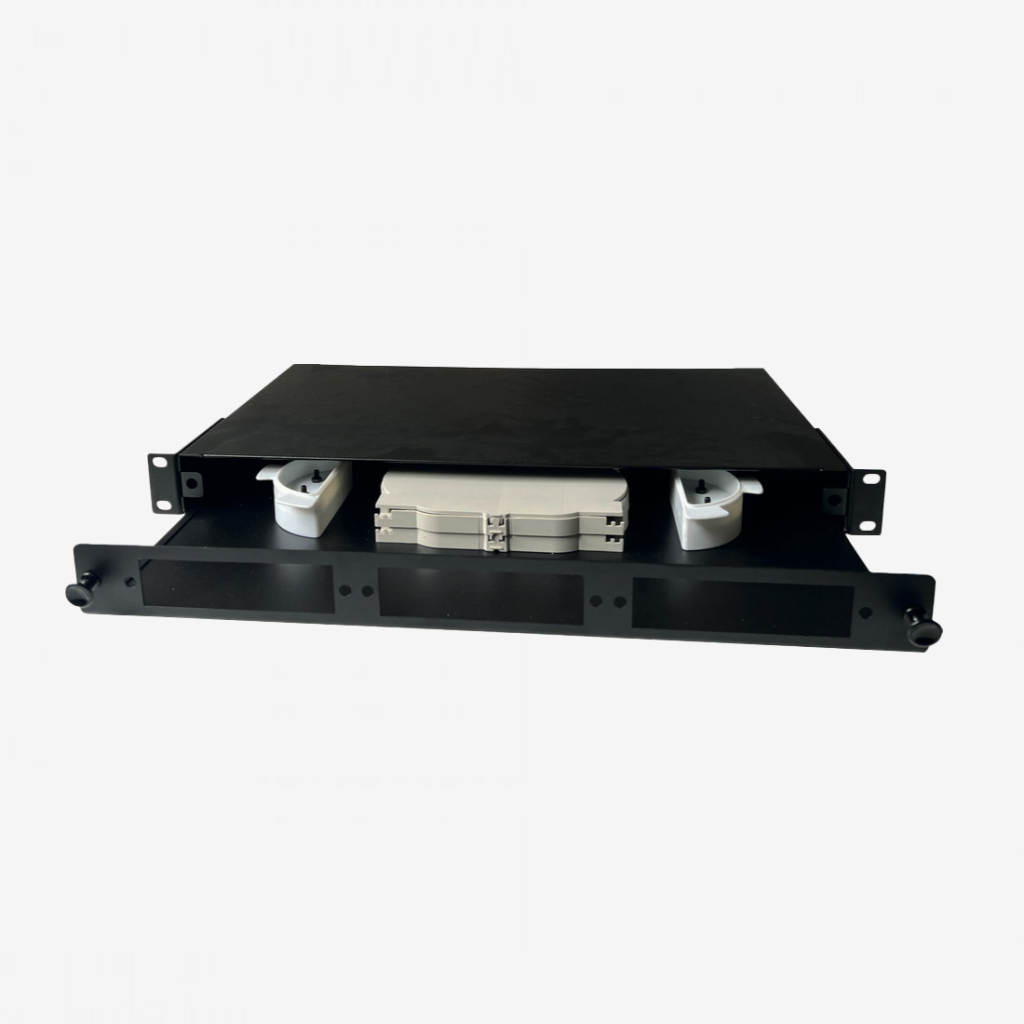

Boş ODF, pigtail ve adaptörleri ayrıca seçebilmek için kullanışlıdır. Ancak “boş” ifadesi bütün ürünlerde birebir aynı paket kapsamını anlatmayabilir. Bu gruptaki 1U modüler gövde iki ek kaseti dahil olarak listelenir. Adaptörler, pigtail uçları, ön plakalar ve diğer montaj elemanları için ilgili ürünün dahil olanlar bölümüne bakılmalıdır.

Ön panel plakaları tek başına komple rack gövdesinin yerini tutmaz. Yeni bir modüler panel hazırlıyorsanız plakanın gövdeye bağlanma biçimini ve ölçüsünü birlikte kontrol edin. Mevcut bir ODF’nin plakasını değiştirecekseniz eski parçanın yalnızca port sayısını değil, montaj noktalarını da karşılaştırın.

24 port SC duplex neden 48 fiber diye yazılır?

SC duplex adaptör iki ayrı fiber konumu içerir. Bu nedenle 24 adet SC duplex adaptörlük yerleşim, 48 fiber sonlandırmaya karşılık gelir. Burada sayılan 24, fiziksel duplex adaptör gövdesi sayısıdır. Boş modelde bu hesap, adaptörlerin ve pigtailin takılı olarak teslim edildiğini söylemez.

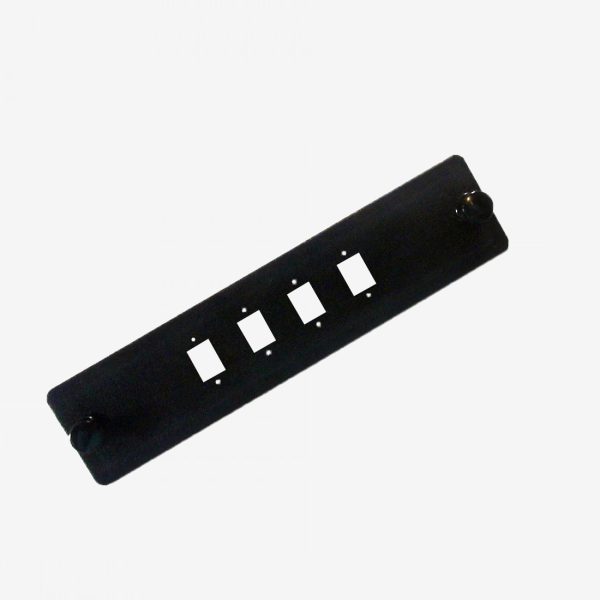

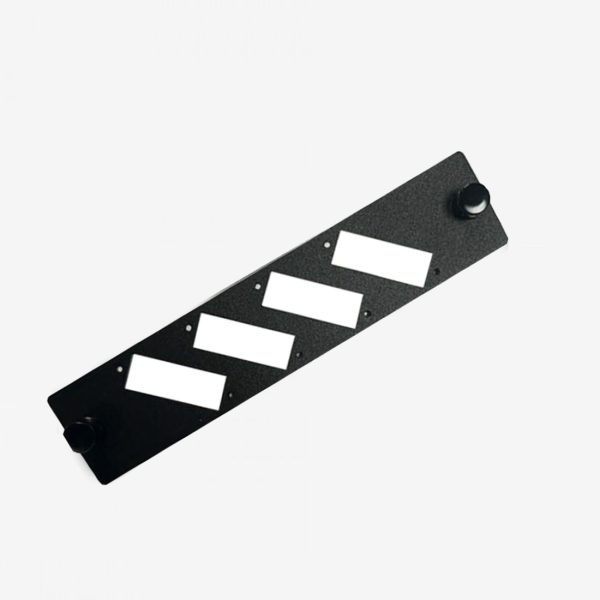

Aynı ayrım modüler plakalarda da geçerlidir: 4 port SC simplex plaka dört fiber, 4 port SC duplex plaka sekiz fiber içindir. İhtiyacınız olan kapasiteyi kablodaki damar adedinden başlayarak hesaplayın. Kablonun tamamı hemen kullanılmayacaksa aktif portlar, yedek damarlar ve ileride eklenecek bağlantılar ek planında ayrı gösterilebilir.

Adaptör ve pigtaili panelle eşleştirme

Panelin metal gövdesi single mode ya da multimode sinyali seçmez. Optik uyumu, içeride kullanılan fiberler ve bağlantı parçaları belirler. SC APC için kurulan bir hattın pigtail ve patch cord uçları APC düzenine uymalı; UPC uçlar APC ile karşılıklı bağlanmamalıdır. OM3 ve OM4 gibi multimode sınıflarında da mevcut hattın sınıfı takip edilmelidir.

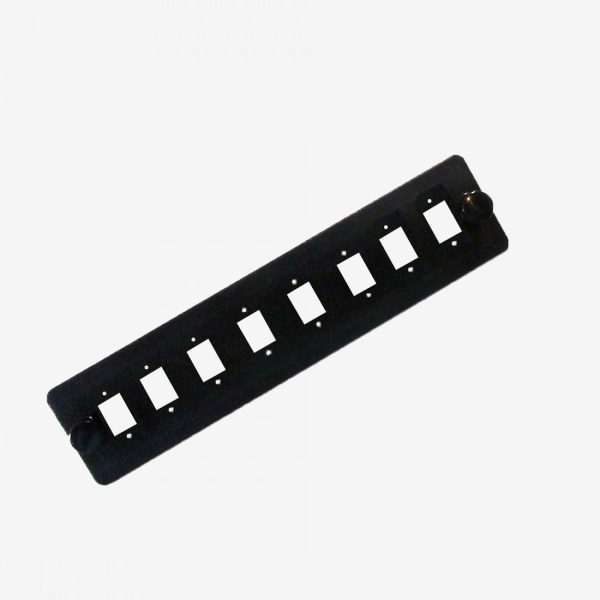

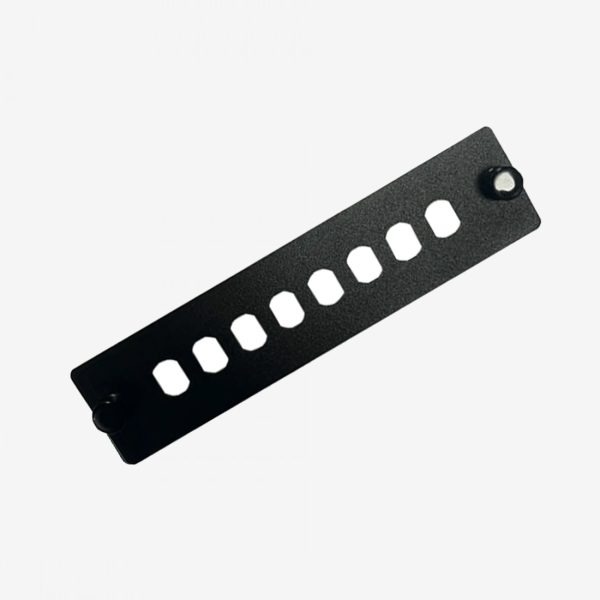

FC veya ST için hazırlanmış bir açıklığa SC adaptör takılabileceği varsayılmaz. LSH/E2000 bağlantıda da o aileye uygun ön plaka gerekir. Fiber adaptörleri ve pigtail çeşitlerini panelle birlikte seçmek, sonradan parça uyumsuzluğu yaşanmasını önler.

Boş fiber patch panel, fiber sonlandırma paneli kurulurken uçları ve adaptörleri projeye göre seçmeye imkân verir. SC duplex patch panel düzeninde her uygun duplex adaptör iki fiberi taşır; gövde, plaka ve paket içeriği birlikte doğrulanır.

Ek işlemi sonrası düzen nasıl korunur?

Ana kabloyu gövde girişinde uygun biçimde sabitleyin; çekme yükünün çıplak liflere veya ek noktasına taşınmamasını sağlayın. Ek koruyucuları kaset yuvalarına yerleştirin, lif payını kılavuzlar içinde bırakın ve kapağı kapatmadan sıkışma kontrolü yapın. Konnektör temizliği ve hat ölçümünden sonra panel numaralarını karşı uç etiketleriyle eşleştirin.

Kabinde yapılacak iş klasik pigtail ekleme yerine hazır MTP/MPO kasetlerle kurulacaksa MTP/MPO panel seçeneklerine bakın. Diğer panel ve modülleri karşılaştırmak için fiber optik patch panel ana kategorisine dönebilirsiniz.
