1U 19″ Fiber Optik Patch Panel ODF – Rack Tipi – 2 Ek Kaseti Dahil

1U modüler ODF: ön yüzü hattınıza göre kurun

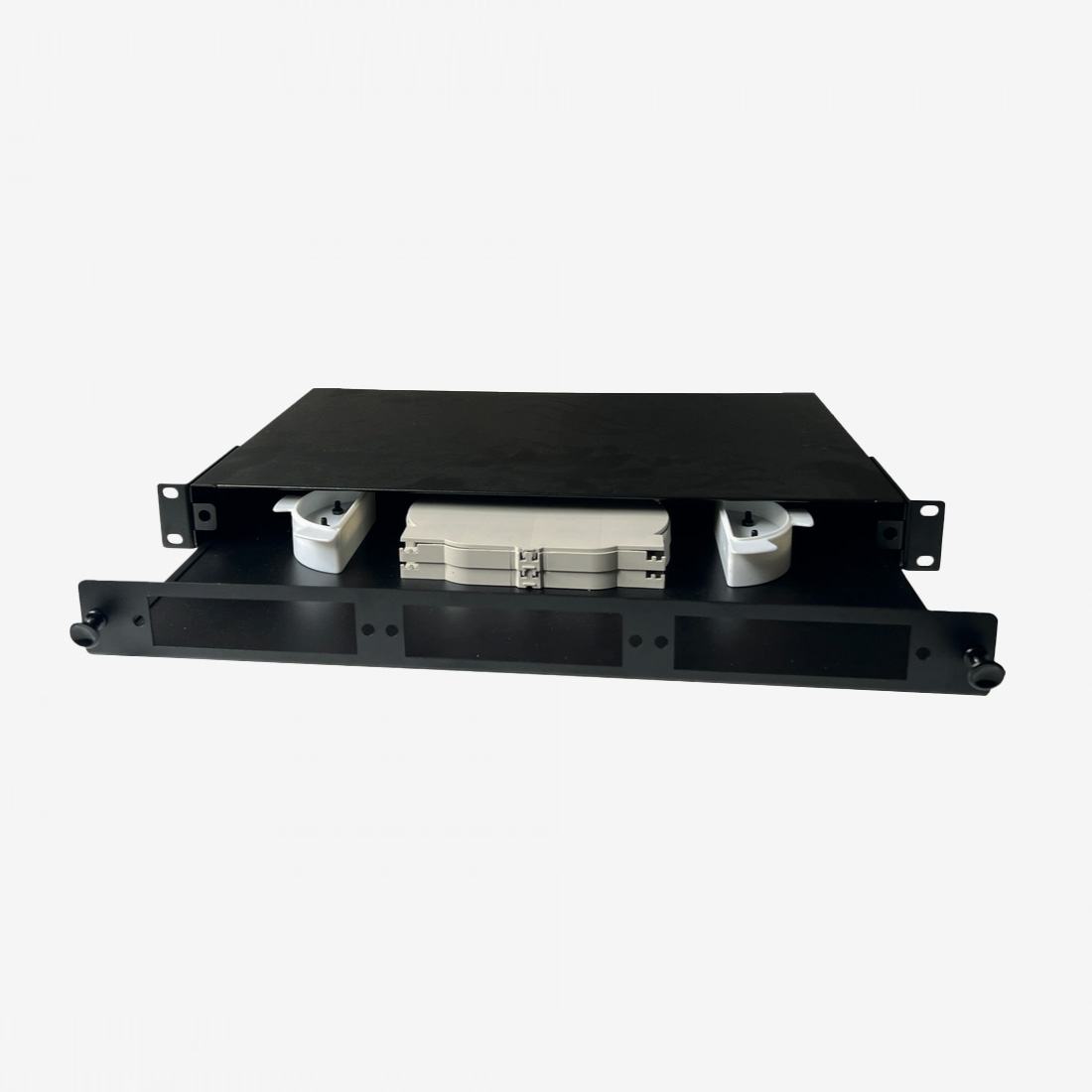

1U modüler ODF, fiber sonlandırmalarını 19 inç rack içinde toplarken ön bağlantı düzenini ihtiyaca göre seçmenizi sağlar. Fibline gövdenin önünde üç modül yeri, içinde ise ürünle birlikte verilen iki ek kaseti bulunur. Sabit bir konnektör dizisine bağlı kalmak yerine her bölümde kullanacağınız adaptör plakasını bağlantı tipine göre belirleyebilirsiniz.

Önce kaç fiberi sonlandıracağınızı ve uçların SC, ST, FC veya E2000 olup olmadığını netleştirin. Ardından üç modül konumunu planlayın. Henüz kullanılmayacak bir konumu boş kapakla tamamlamak, ilk kurulumda ihtiyaç duyulmayan bir bağlantı grubunu gereksiz yere hazırlamadan ilerlemenize olanak verir.

19 inç fiber panel için modül seçimi

Ön yüzdeki üç açıklık, üç fiber portu anlamına gelmez. Her açıklığa takılan plakanın kendi adaptör kapasitesi vardır. Örneğin üç adet sekiz yuvalı SC simplex plaka, uygun adaptörlerle ön yüzde 24 tekil fiber bağlantı noktası oluşturur. Bu örnek ön yüz kapasitesini anlatır; ek kasetlerinin toplam ek kapasitesi ayrıca doğrulanmalıdır.

SC bağlantılar için 8 port SC simplex plaka veya fiber çiftlerini birlikte düzenlemek için 4 port SC duplex plaka seçeneklerini inceleyebilirsiniz. Kullanılmayan konumları boş kapama plakası ile tamamlayabilirsiniz. Modül tercihi, adaptör ve pigtail seçiminin yerine geçmez.

İki ek kaseti ne işe yarar?

Gövdeyle verilen iki kaset, fiber eklerinin ve ilgili fiber payının içeride düzenlenmesi için ayrılmıştır. Ön paneldeki adaptör sırası ile kaset içindeki ek sırasını aynı numaralandırma planıyla yürütmek bakım işlerini kolaylaştırır. Böylece bir portun hangi kablo lifine bağlı olduğunu kontrol ederken yalnız renk hafızasına güvenmek zorunda kalmazsınız.

Bu kasetleri MPO/MTP dönüşüm kasetiyle karıştırmayın. Ek kaseti fiber eklerini taşır; farklı konnektörler arasında hazır bir optik dağıtım sağlamaz. Projenin ek sayısı, koruyucu tipi ve fiber yerleşimi kaset kapasitesiyle birlikte değerlendirilmelidir. Kesin kapasite teyit edilmeden yalnız iki kaset bulunmasına dayanarak toplam ek sayısı belirlenmemelidir.

Rack tipi ODF siparişi ve kurulum hazırlığı

• Gövde: 1U yüksekliğinde, 19 inç rack montajına yönelik modüler panel.
• Ön bölüm: Üç ayrı modül konumu.
• Dahil bileşen: İki ek kaseti.
• Projeye göre seçim: Ön plakalar, optik adaptörler, pigtail’ler ve bağlantı kabloları.

Kurulumdan önce kabinet derinliğini, kablonun giriş yönünü ve içeride bırakılacak fiber payını kontrol edin. Gelen kablonun çekme yükünü ince fiberlere veya adaptörlere taşımayın. Ön taraftaki patch cord güzergâhı, etiketleri görmeyi ve komşu cihazlara erişmeyi zorlaştırmamalıdır.

Bu fiber sonlandırma paneli mekanik düzenleme ve koruma için kullanılır. Singlemode veya multimode hattın optik özelliklerini panel gövdesi belirlemez; kullanılan fiber ve bağlantı bileşenleri belirler. Teslim edilecek modül düzenini malzeme listenizde açıkça yazmak, boş gövde ile adaptörlü panel beklentisinin karışmasını önler.

Modular rack mount fibre enclosure

A 1U, 19-inch enclosure with three front module positions and two included splice trays. Configure the adapter plates for the required connector types. Front connection capacity and splice-tray capacity must be checked separately when preparing the termination plan.
