12 Fiber MPO/MTP LC Kaset OM3 Polarity B

12 Fiber OM3 MPO Kaset: Altı LC Duplex Bağlantı

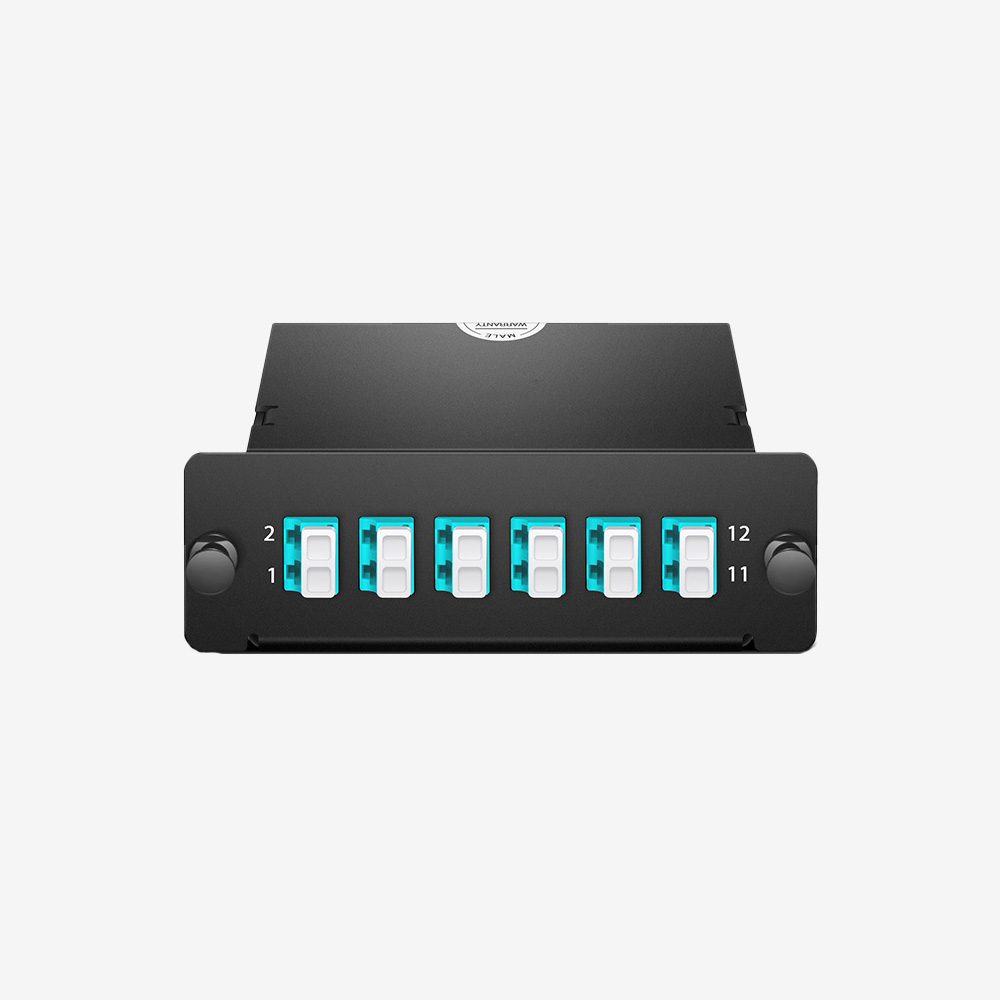

MPO kaset Fibline MPO12FOM3-B, omurgadan gelen 12 multimode fiberi altı LC duplex bağlantıya ayırır. Panelin önünde cihaz kablolarına erişirken, çok fiberli ana bağlantı arkada kalır. Böylece cihaz tarafındaki bir patch cordu değiştirmek için trunk kabloyu sökmeniz gerekmez.

Bu sayfadaki model OM3 fiberli ve B polaritelidir. Aynı serinin başka bir kasetini değiştiriyorsanız yalnızca dış görünüşü karşılaştırmayın: ürün kodundaki MPO12FOM3-B bilgisini, eski modülün etiketini ve mevcut bağlantı planını birlikte kontrol edin.

MPO12FOM3-B Neler Sunar?

12 Fiber MTP Kaset ve 6 Port LC Düzeni

12 fiber MTP kaset üzerindeki her duplex LC port iki fiber taşır. Altı portun tamamı kullanıldığında toplam 12 fiber sonlandırılmış olur. Kaç cihaz bağlanacağı ise cihazın kullandığı optik arayüze bağlıdır; port sayısını her uygulama için doğrudan cihaz sayısı olarak kabul etmemek gerekir.

Örneğin iki fiberli LC bağlantılar kullanılan bir kurulumda, ön portları bağlantı çizelgesine göre ayırabilirsiniz. Her portun karşı uçtaki numarasını kaydetmek, sonradan yapılacak taşıma ve bakım işlerini kolaylaştırır. Boş bıraktığınız portları da kayda ekleyin; ileride kapasite gerektiğinde hangi hattın kullanılabilir olduğu belli olur.

MPO LC kaset seçiminin yanında patch cord seçimi de önemlidir. LC UPC uç yapısının ve multimode fiber sınıfının hatta uygun olması gerekir. Aqua renk, OM3 bağlantıları tanımaya yardımcı olur; kablo üzerindeki sınıf ve konnektör bilgisinin yerine geçmez.

OM3 MPO Kaset İçin Panel Gövdesi

Bu patch panel kaseti, uyumlu panel gövdesine takılan bir modüldür; tek başına tam bir rack panel oluşturmaz. MTP kaset ya da MTP LC kaset adıyla karşılaştırdığınız ürünlerde öncelikle yuva ölçüsüne ve sabitleme biçimine bakın. Bir panelin 19 inç olması, her kasetin içine oturacağı anlamına gelmez.

Yeni bir MTP patch panel kurulacaksa panel gövdesini, kullanılacak modülleri ve arka kablo alanını birlikte seçin. Mevcut bir paneli genişletirken de boş yuva sayısının yanında bağlantılara erişim alanını kontrol edin. Trunk kablonun dönüşü kapak altında sıkışmamalı veya kasetin arka bağlantısına yük bindirmemelidir.

MTP-LC dönüşüm kaseti ifadesi, bu pasif dağıtım görevini anlatır. Kaset elektrik beslemesi istemez; sinyali yükseltmez ve ağ hızını kendi başına belirlemez. Desteklenecek uygulama için transceiver, toplam mesafe ve bütün bağlantıların kaybı birlikte değerlendirilir.

Polarity B İçin Sipariş Öncesi Kontrol

Polarity B, bir kalite veya hız seviyesi değildir. Fiberlerin uçtan uca nasıl eşleştiğini belirleyen bağlantı düzeninin bir parçasıdır. Doğru seçimi yapmak için kaset, trunk kablo ve cihaz tarafındaki LC bağlantılarını aynı şema üzerinde değerlendirin.

Aynı kasanın A ve C modelleriyle benzer görünmesi, birbirlerinin yerine kontrolsüz kullanılabilecekleri anlamına gelmez. OM3 A polariteli modeli karşılaştırırken fiber sınıfından ayrı olarak port eşlemesine bakın. MTP bağlantı ailesinin genel teknik bilgileri US Conec kataloğunda yer alır; ürünün kendi bağlantı şeması ayrıca esas alınmalıdır.

6 Port LC Kaset ile 12 Port Arasındaki Fark

Bu 6 port LC kaset, 12 ayrı fiber bağlantısını duplex çiftler halinde sunar. Teklifte yalnızca “12 port” yazıyorsa istenen sayının tekil fiber ucu mu, yoksa duplex bağlantı mı olduğunu netleştirin. On iki duplex bağlantı isteyen bir proje 24 fiber kapasite gerektirir. Ürünleri karşılaştırırken port sayısının yanında duplex veya quad adaptör bilgisini de okuyun.

Montajı Tamamlamadan Önce

Kaseti sabitlemeden önce gövdeyi, ön portları ve arka bağlantıyı kontrol edin. Bağlantı yüzeylerini uygun ekipmanla inceleyin; kir varsa temizleyip yeniden kontrol edin. Kullanılmayan portları kapaklı bırakın. Konnektörün mekanik olarak oturması, optik yolun doğru kurulduğunu tek başına göstermez.

Kurulum sonunda port eşlemesini doğrulayın ve projenin istediği optik ölçümleri kaydedin. Ölçüm raporuna kaset kodunu ve port numaralarını eklemek, gelecekteki arızalarda karşılaştırma yapabilmenizi sağlar. Mevcut sisteme uygunluğu netleştirmek için panel modelinizi, trunk etiketini ve karşı uçtaki kasetin kodunu FiberStor ekibiyle paylaşabilirsiniz.
