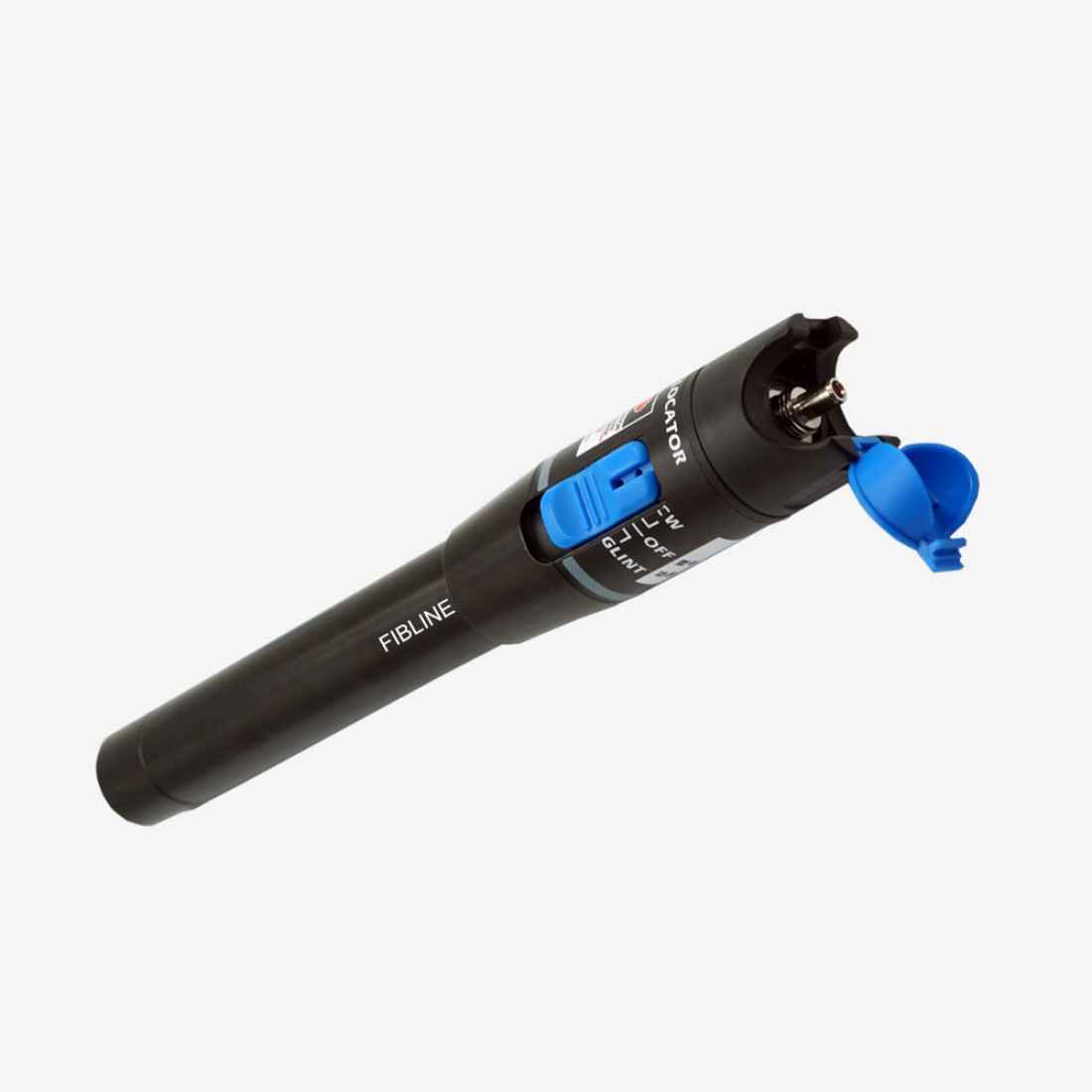

10 km VFL Görsel Hata Bulucu – Fibline Fiber Test Kalemi

VFL görsel hata bulucu, etiketleri karışmış fiber uçlarını eşleştirmek ve sonlandırma sonrası ilk kontrolü yapmak için kullanılır. Fibline 10 km modeli, test için ayrılmış fibere görünür kırmızı ışık verir. Böylece karşı uçtaki fiberi takip edebilir, erişilebilir bağlantı bölgelerinde ışık kaçağı olup olmadığını inceleyebilirsiniz.

10 km VFL ile fiber uç eşleştirme

Panelde çok sayıda benzer bağlantı varsa önce kontrol edilecek hattı aktif cihazdan ayırın. Temiz ve uyumlu konnektörü kaleme bağlayıp karşı uçtaki ışık işaretini izleyin. Özellikle etiket yenileme, dağıtım kutusu düzenleme ve yeni çekilmiş kablonun uçlarını belirleme işlerinde bu kontrol faydalıdır. Belirlediğiniz iki ucu hemen etiketlemek, aynı işlemi yeniden yapma ihtiyacını azaltır.

Kalemin kırmızı ışığı, fiberin hizmet verdiği haberleşme sinyali değildir. Aktif hat üzerinde trafik varlığını veya veri aktarım kalitesini bu cihazla ölçemezsiniz. Kontrolün amacı fiberi tanımak ve görülebilen fiziksel sorunlara ilişkin işaret toplamaktır.

Fiber test kaleminin özellikleri

• Mesafe aralığı: Üretici föyünde bu model için 0–10 km belirtilir.
• Çıkış gücü: Föydeki 10 km sütununda >10 mW olarak verilir.
• Dalga boyu: 650 nm ±20 nm görünür kırmızı ışık.
• Çalışma: Sürekli CW ve 2 Hz darbeli mod.
• Bağlantı: Standart 2,5 mm UPC arayüz.
• Besleme: AA alkalin pil.
• Gövde: 175 × 26 × 26 mm; pil, ambalaj ve aksesuar hariç 80 g.

Mesafe değerini, her ortamda aynı görünürlük garantisi olarak değerlendirmeyin. Fiberin zayıflaması, konnektörlerdeki kir, ekler ve ortam ışığı sonucu etkiler. Opak veya kalın kılıflı bir kabloda kırık noktasından çıkan ışık dışarıdan seçilmeyebilir. Bu nedenle ışık kaçağı görmemeniz hattın kusursuz olduğunu kanıtlamaz.

Sürekli ışık mı, darbeli ışık mı?

Bir fiber ucunu izlerken sabit CW ışığı kullanılabilir. Birden fazla ışık veya yansıma bulunan ortamda ise darbeli çalışma, test işaretinin yanıp sönmesini ayırt etmeye yardımcı olur. Her iki mod da aynı görsel kontrol amacı içindir; darbeli moda geçmek kalemi mesafe ölçen bir cihaz haline getirmez.

LC bağlantılarda dönüştürücü gerekir

VFL görsel hata bulucunun 2,5 mm çıkışı ile LC konnektörün 1,25 mm ferülünü doğrudan eşleştirmeyin. Föy, LC kullanımı için FC erkek–LC dişi dönüştürücü seçeneğini ayrı aksesuar olarak gösterir. Siparişten önce hattınızın konnektörünü, ferül çapını ve uç yüzey uyumunu birlikte kontrol edin. Uygun olmayan bir ucu zorlayarak takmak, kontrolü kolaylaştırmak yerine bağlantıya zarar verebilir.

Görsel kontrolden sonra hangi test yapılmalı?

İngilizcede visual fault locator veya fiber optic test pen olarak aranan bu cihaz, ilk saha kontrolünün aracıdır. Hattın toplam kaybını öğrenmek için uygun optik güç ölçer ve ışık kaynağıyla ölçüm yapılır. Olayın mesafesini ve hat boyunca değişimini görmek gerektiğinde OTDR kullanılır. VFL’nin verdiği ışık işaretini, kabul raporundaki sayısal ölçümlerin yerine koymayın.

Bağlantıyı güvenli yapın

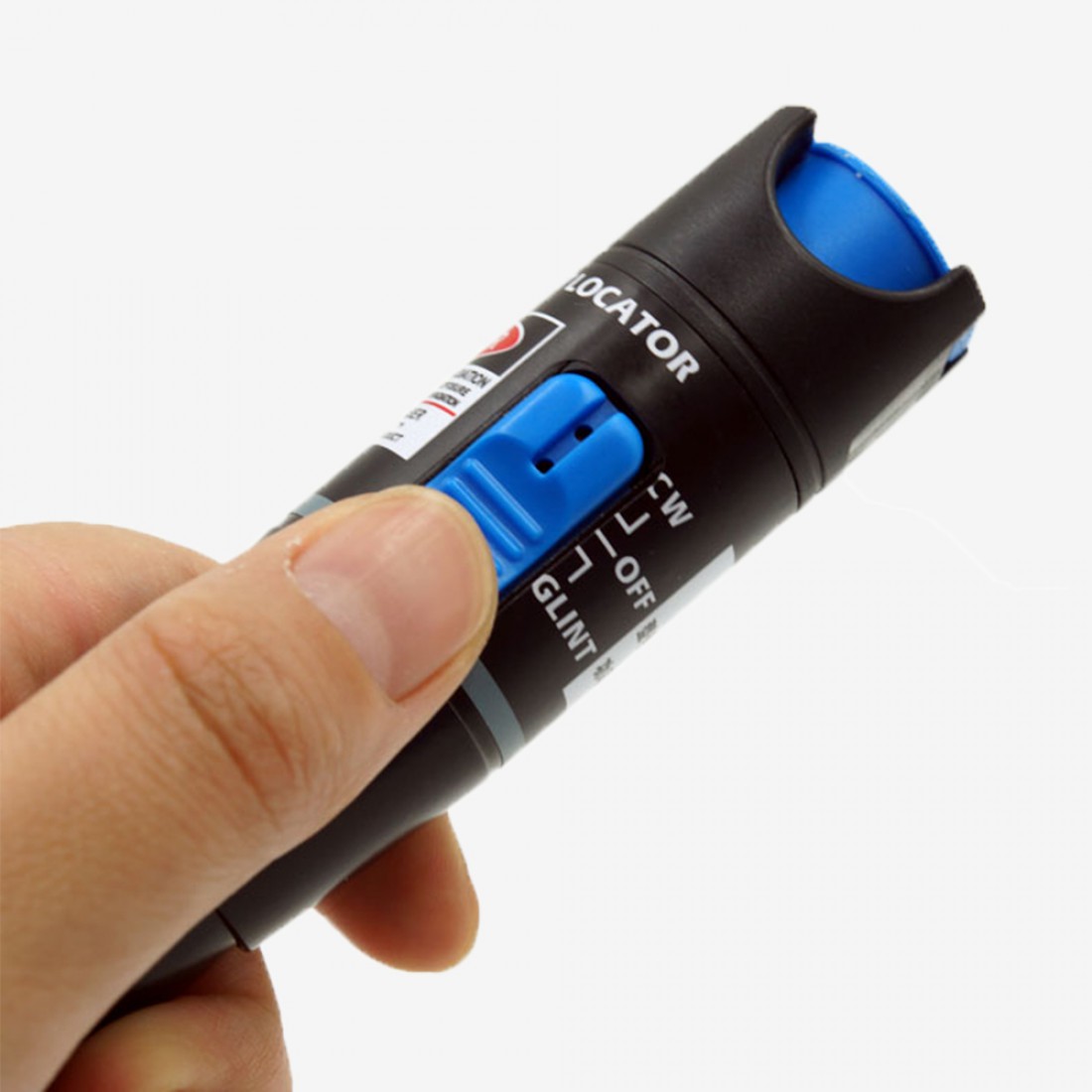

Konnek­törü takarken ve çıkarırken kalemi kapatın. Lazer çıkışına ya da bağlı fiber ucuna doğrudan veya optik büyüteçle bakmayın. Kontrolü bitirince sürgüyü OFF konumuna alın ve koruyucu kapağı kapatın. Temiz, hasarsız konnektör kullanmak hem cihazı hem de test sonucunu korumaya yardımcı olur.

Tüm seçeneklerin karşılaştırması için Fibline VFL teknik föyünü açabilirsiniz. Daha kısa hatlar için 1 km lazer test kalemi, farklı mesafe ihtiyacı için 30 km VFL modeli bulunur. Görsel test yönteminin üretici açıklaması için VFL kullanım kılavuzuna bakabilirsiniz; o kılavuzdaki başka modele ait değerler bu ürünün teknik özellikleri değildir.
