12 renkli pigtail ile panelde damar takibi

Bir panelde çok sayıda fiber sonlandırıldığında, bağlantının hangi damara ait olduğunu sonradan da okuyabilmek gerekir. 12 renkli pigtail seti bu iş için farklı buffer renkleri taşıyan 12 ayrı, tek uçtan konnektörlü fiber sunar. Her pigtailin açık tarafı sahadan gelen bir damara eklenir; hazır konnektörü paneldeki adaptöre bağlanır. Böylece ek kasetinden ön panele kadar izlenebilir bir düzen kurulabilir.

Bu gruptaki OS2 G657A2 setlerde LC UPC, LC APC, FC UPC, FC APC, ST UPC, LSH UPC ve LSH APC seçenekleri yer alır. Ürünlerde belirtilen 0,9 mm ve 2 metre bilgilerini konnektör türüyle birlikte değerlendirin. Bir setin 12 adet pigtail içermesi, bütün uç tiplerini bir arada sunduğu anlamına gelmez; seçtiğiniz modelin konnektörleri aynı aileye aittir.

Renkli pigtail seti neyi kolaylaştırır?

Renkler, lifleri birbirinden ayırmak için kullanılır. Ek planında örneğin mavi damarın hangi panel portuna gittiği kayıtlıysa, aynı bağlantının kutu içinde bulunması daha kolay olur. Ancak renk düzeni tek başına port numarasını belirlemez. Gelen kablonun tüp ve damar sırası, pigtail rengi ve panel etiketi aynı ek çizelgesinde eşleştirilmelidir.

Yaygın 12 renk sırası mavi, turuncu, yeşil, kahverengi, gri, beyaz, kırmızı, siyah, sarı, mor, pembe ve turkuaz şeklindedir. Uygulamada teslim edilen setin renklerini ve projenin kodlamasını kontrol ederek ilerleyin. Farklı üreticilerin renk tonları değişebilir; özellikle açık renkleri yalnızca fotoğraftan ayırmaya çalışmak yerine sahada etiketle desteklemek yararlıdır.

İngilizce ürün listelerinde “12 color pigtail” veya “color coded pigtail” adlarıyla karşılaşabilirsiniz. Buradaki renk tanımı buffer katmanıyla ilgilidir. Mavi veya yeşil konnektör gövdesinin UPC/APC için taşıdığı anlamla, damarı tanımlayan buffer rengini birbirine karıştırmayın.

LC UPC set ile LC APC set aynı panelde kullanılabilir mi?

Panelin adaptör tipi ve karşısındaki patch cord bu seçimi belirler. LC UPC pigtail, LC UPC bağlantı düzeni için; LC APC pigtail ise LC APC bağlantı düzeni için seçilir. APC ve UPC yüzeyleri birbirine eşleştirilmez. Mevcut panelde yeşil adaptör görülmesi bir ipucudur, fakat siparişin esasını adaptörün ve karşı ucun teknik tanımı oluşturmalıdır.

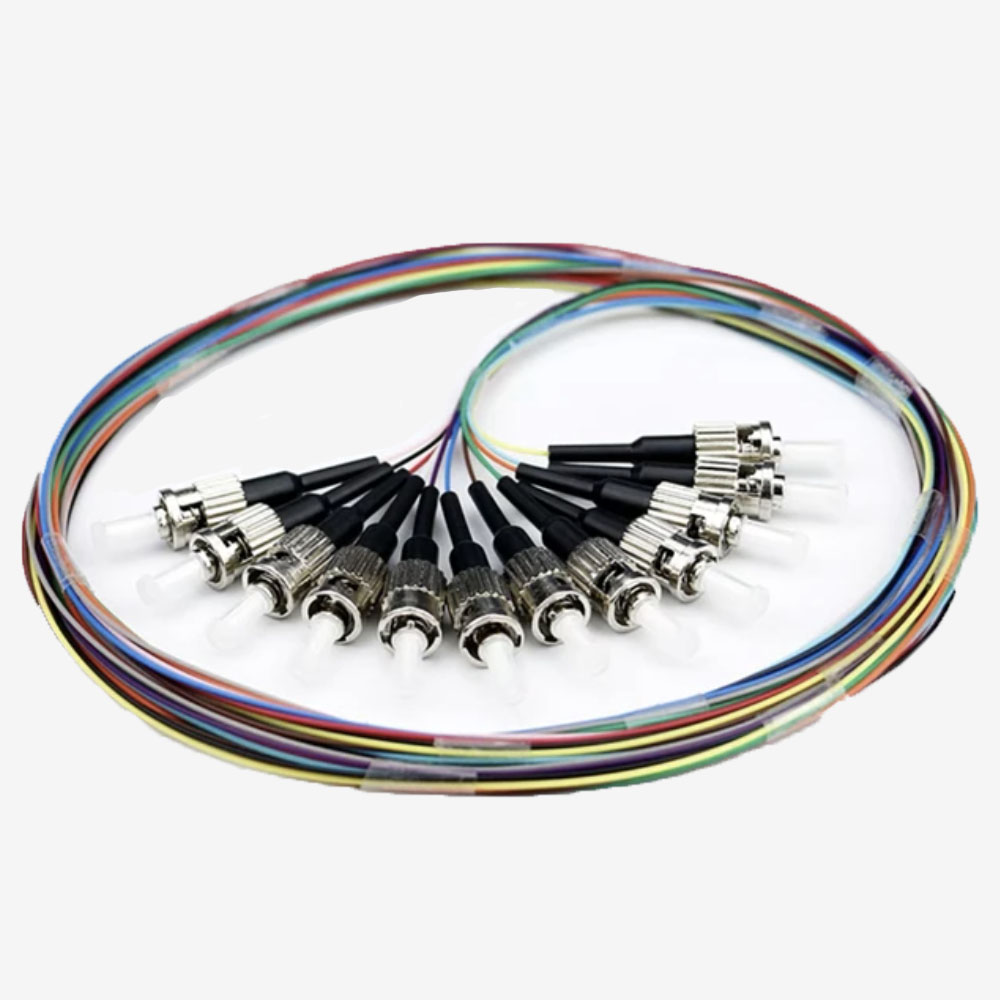

FC pigtail gerektiren vidalı bağlantılar, ST pigtail kullanılan bayonet bağlantılar ve kapaklı LSH bağlantılar için de kendi uç ailesindeki set seçilir. LSH, E2000 pigtail adıyla da aranır. Farklı konnektörlerin bulunması, aynı kasette birbirlerinin yerine takılabilecekleri anlamına gelmez.

12, 24 ve 48 fiber sonlandırmada adet hesabı

Her fiber damarı için bir pigtail gerekir. Tamamı aynı noktada sonlandırılacak 12 damarda bir set, 24 damarda iki set, 48 damarda dört set planlanır. Bu hesap tek bir sonlandırma noktası içindir; kablonun iki ucu da aynı şekilde sonlandırılacaksa diğer uç ayrıca hesaplanır. Yedek damarlar ve kısmi sonlandırmalar için adedi ek planına göre belirleyin.

İki fiber kullanan bir duplex bağlantıda iki pigtail yer alır. Bu nedenle 12 pigtail, iki fiberli kullanımda altı duplex bağlantıya karşılık gelir. Adaptör sayısı ise ön yüzde SC simplex mi, LC duplex mi kullanıldığına bağlıdır. Set adediyle paneldeki fiziksel adaptör yuvası sayısını aynı değer gibi düşünmeyin.

OS2 fiber, boy ve ek kaseti yerleşimi

Buradaki single mode setler OS2 G657A2 olarak listelenir. Mevcut multimode hattı sonlandırmak için aynı renk düzenine sahip olması yeterli değildir; fiber sınıfı da eşleşmelidir. OM3 veya OM4 gerektiren işler için fiber optik pigtail ana kategorisindeki ilgili ürünleri inceleyin.

İki metrelik pigtailde ek kaseti ile adaptör arasındaki mesafeden sonra kalan payı, kasetin dönüş alanında düzenli tutun. Ek koruyucular yuvalarına oturmalı; kapak kapanırken lif sıkışmamalıdır. Konnektörleri temiz tutmak, ek sonrası ölçümü yapmak ve panel etiketlerini tamamlamak renkli setin sağladığı düzeni kullanılabilir hâle getirir.

LSH pigtail setinde kapaklı konnektörün parlatma türünü ve OS2 fiber bilgisini birlikte okuyun. Farklı buffer renkleri damar takibi içindir; her rengin farklı bir konnektör ailesi sunduğu anlamına gelmez.

Komple kurulum ile tekli onarımın ayrılması

Yeni bir fiber optik patch panel hazırlanırken set almak adet ve renk planını kolaylaştırır. Yalnızca tek bağlantının yenilenmesi gerekiyorsa simplex pigtail grubu daha doğrudan bir seçim sunar. Siparişte set adedini, konnektör parlatmasını, fiber sınıfını ve gereken boyu ayrı ayrı kontrol edin.
