Fiber optik adaptör seçimi: iki hazır ucun doğru eşleşmesi

Fiber optik adaptör, iki konnektörü karşılıklı hizalayarak optik bağlantının kurulmasını sağlar. Paneldeki bir pigtail ile cihaz tarafına giden patch cord çoğu zaman bu parça üzerinden birleşir. Piyasada coupler, ulink veya u-link adları da kullanılır. Bu kategorideki adaptörler kablonun açık ucuna konnektör takmaz; hazır uçların bağlantısı için seçilir.

SC simplex ve duplex, LC duplex, FC, ST, LSH/E2000 ve MPO seçeneklerini arayüzlerine göre inceleyebilirsiniz. Single mode OS2 ile OM2, OM3 ve OM4 multimode ürünler farklı modellerde yer alır. Gövde rengi, flanş yapısı ve vida seti gibi ayrıntılar benzer ürünler arasındaki seçimi etkiler; yalnızca “fiber coupler” adıyla sipariş vermek yeterli olmaz.

SC adaptör ve LC adaptör arasındaki fark

SC ve LC farklı konnektör aileleridir. Bir SC adaptör SC uçların, bir LC adaptör LC uçların eşleşmesi için hazırlanır. SC gövdeye LC uç takılabileceği veya tam tersi varsayılmaz. Bir bağlantının iki tarafındaki uçları ve panel açıklığını birlikte belirleyin. Farklı konnektör aileleri arasında geçiş gerekiyorsa buna uygun patch cord veya özel geçiş çözümü ayrıca seçilir.

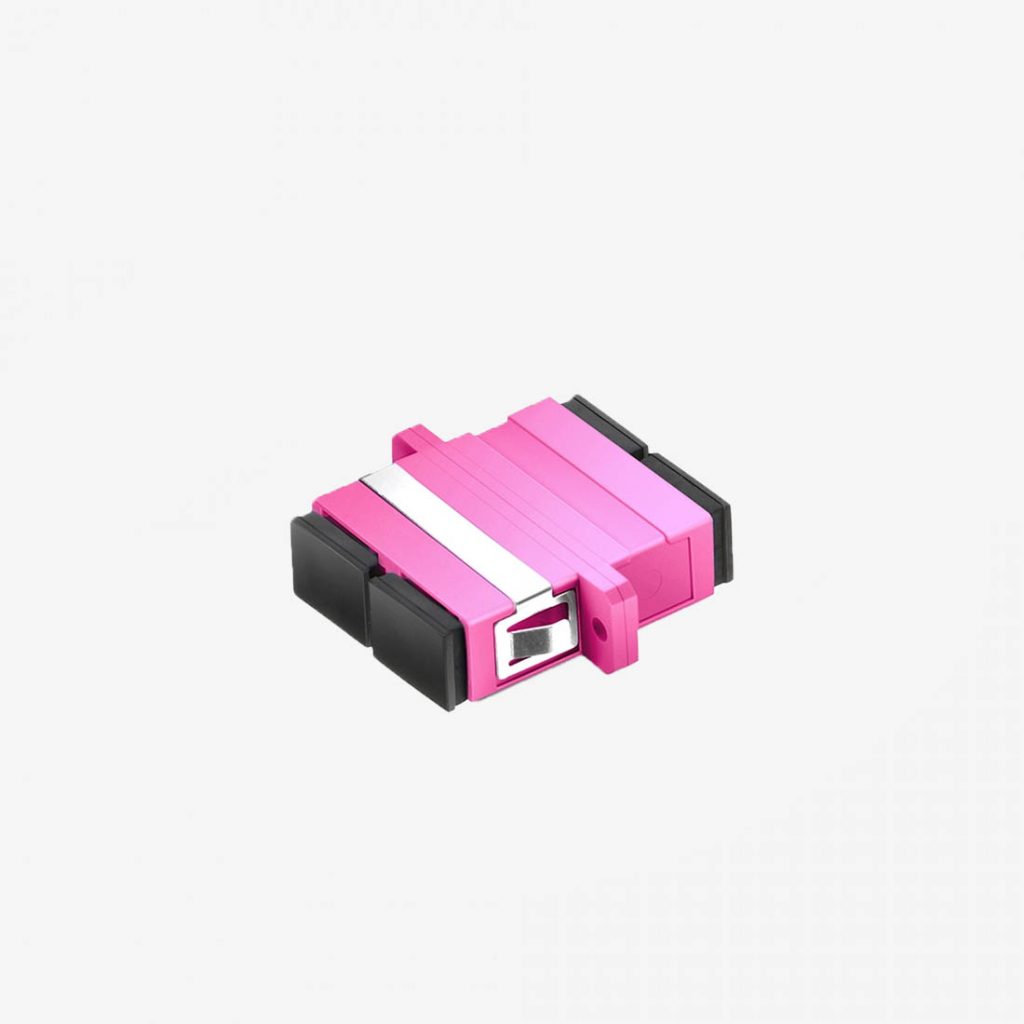

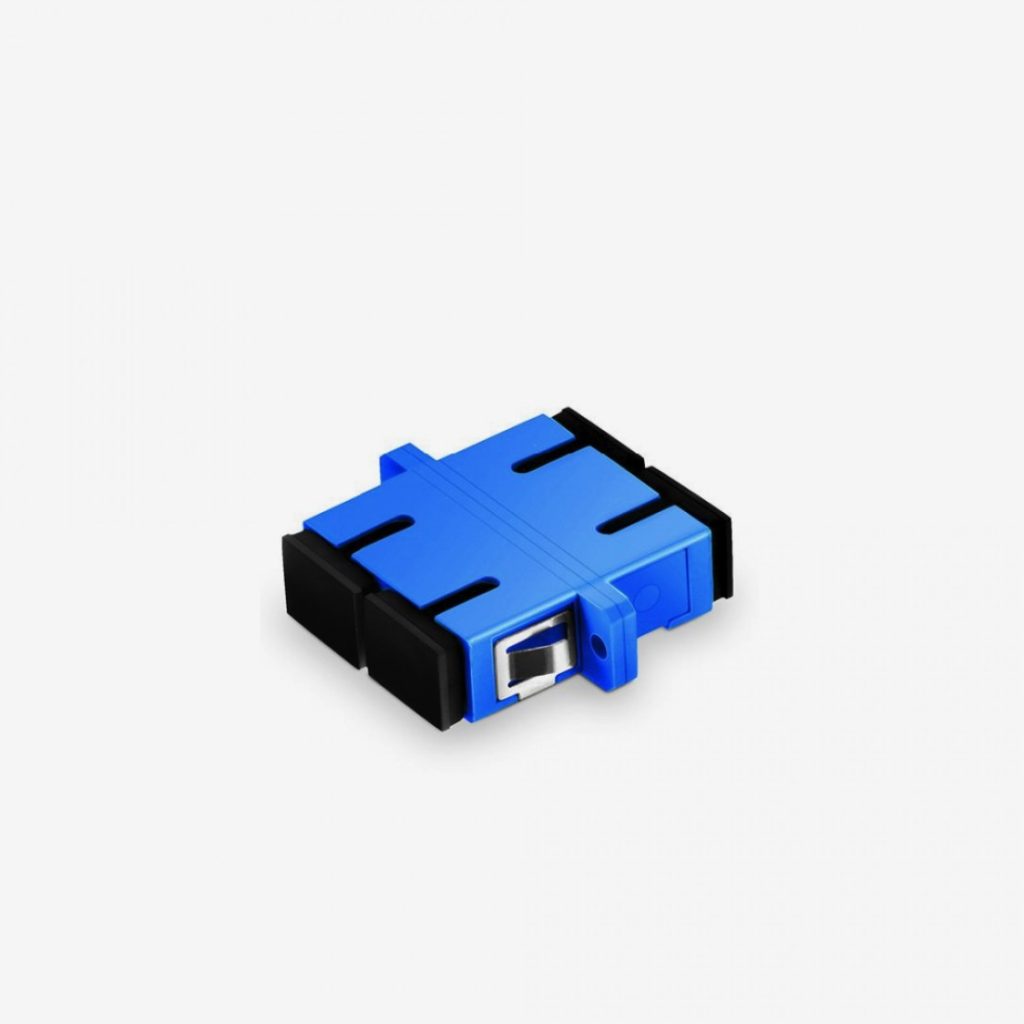

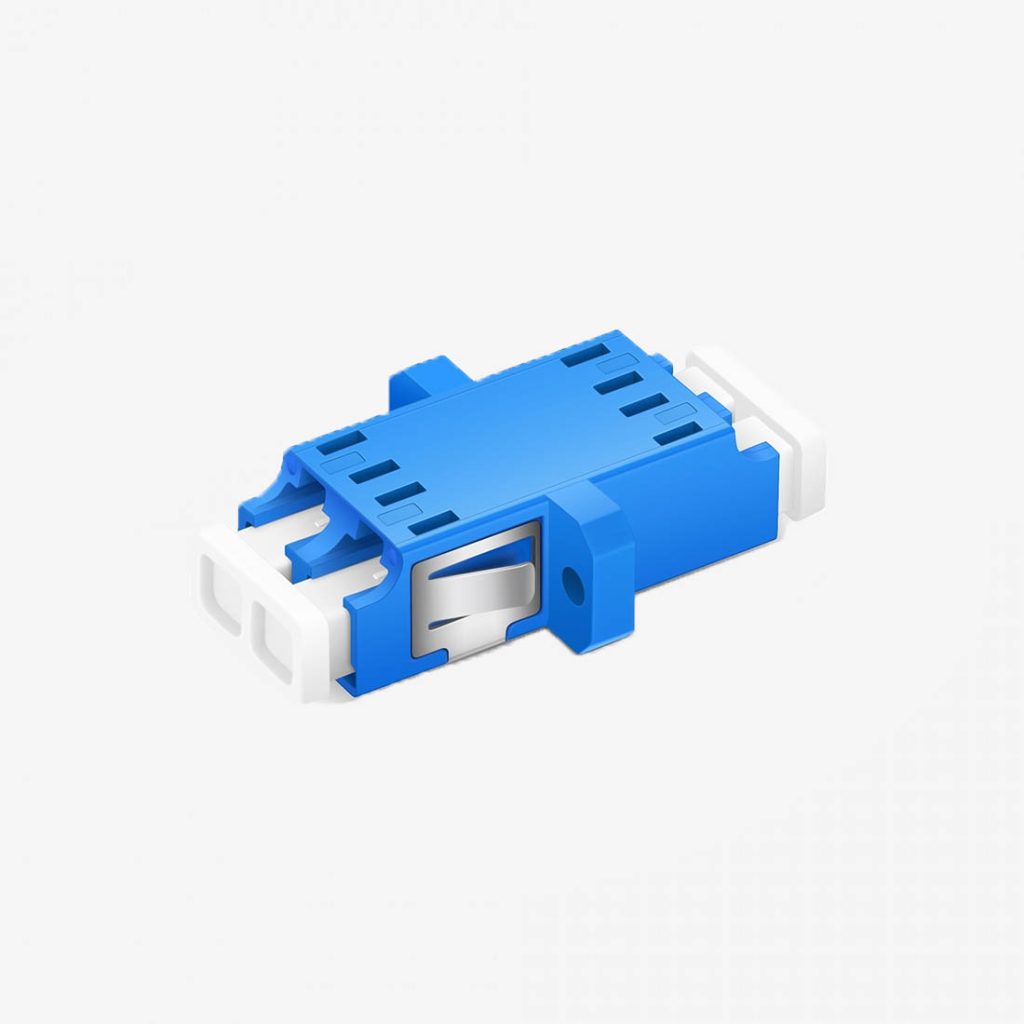

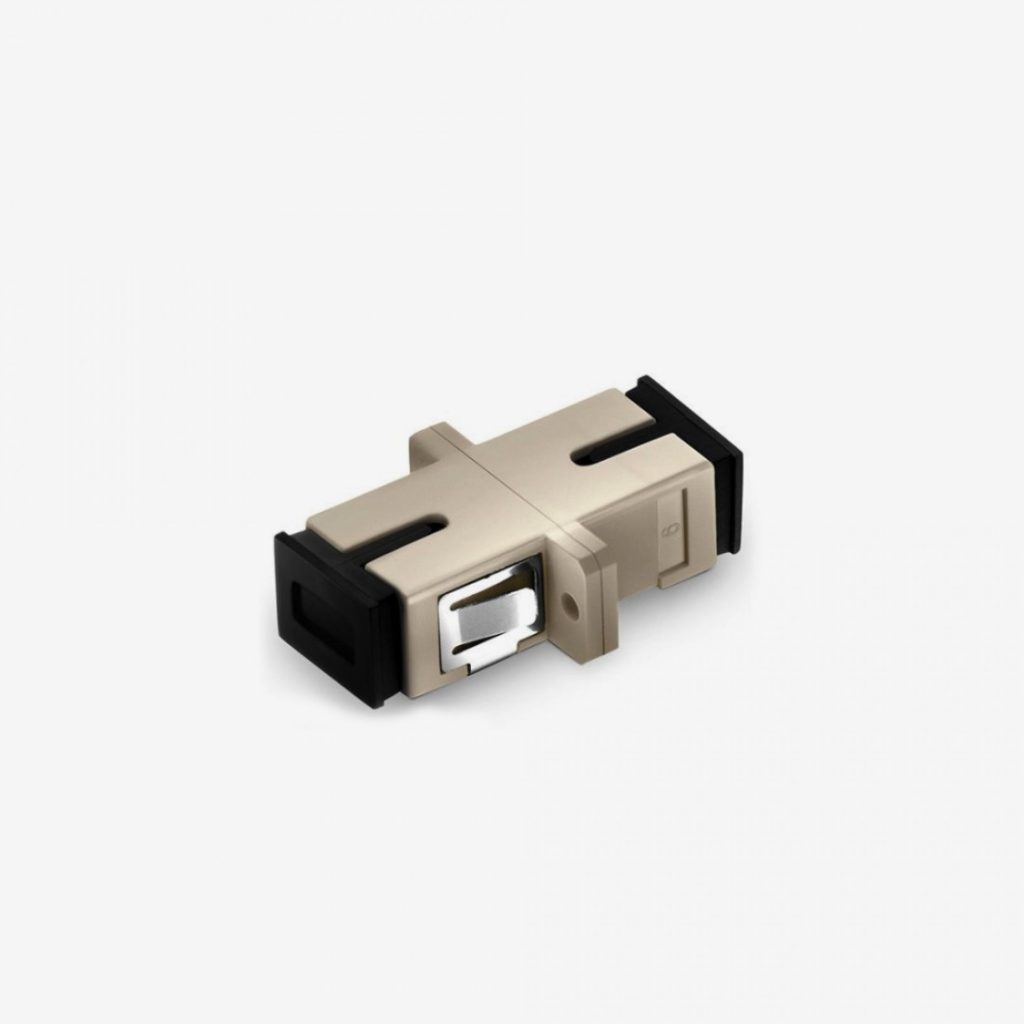

SC simplex adaptör bir fiber konumu içerir. LC duplex adaptör ve SC duplex adaptör ise iki fiber konumuna sahiptir. Örneğin 12 LC duplex adaptör, uygun panel yerleşiminde 24 fiber bağlantısı anlamına gelir. Duplex ibaresi optik sinyali bölme işlevi değildir; iki ayrı bağlantının aynı gövdede taşındığını anlatır.

APC ve UPC uyumu gövde renginden önce gelir

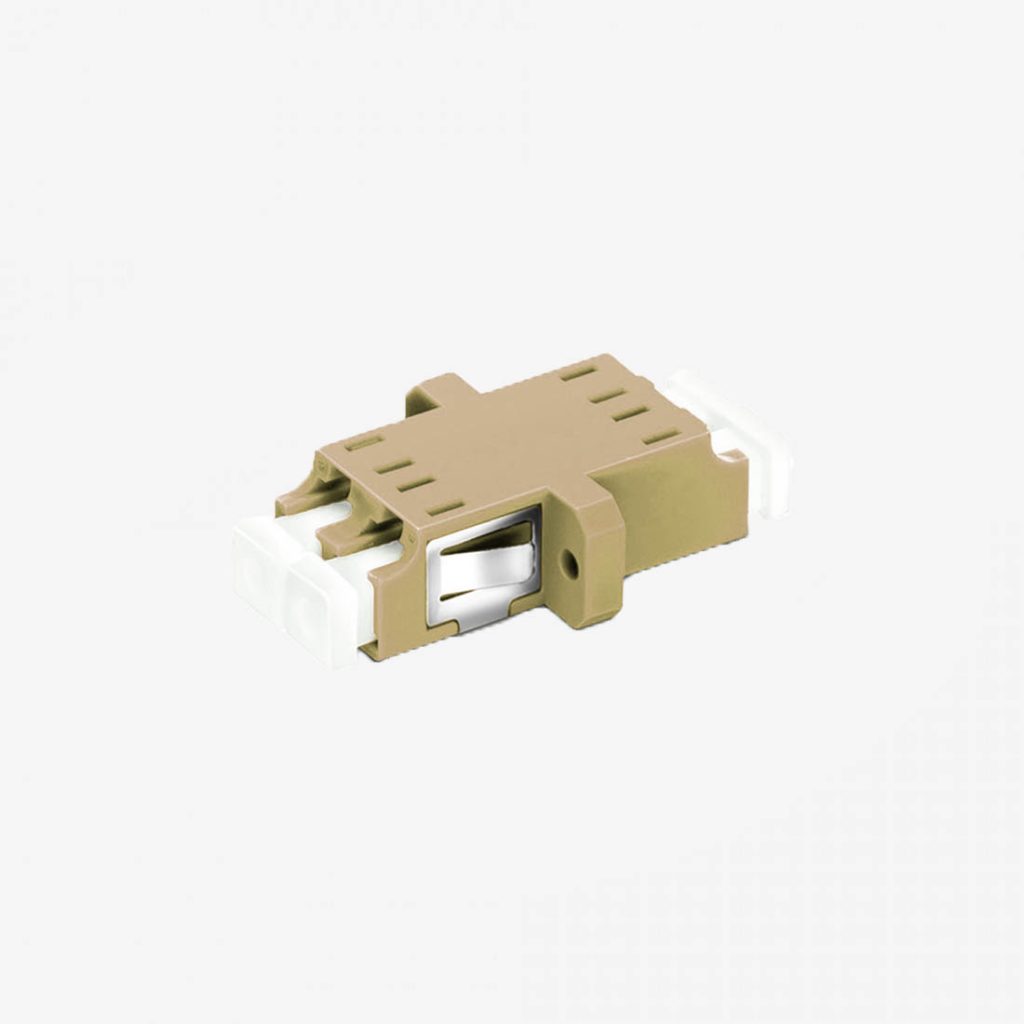

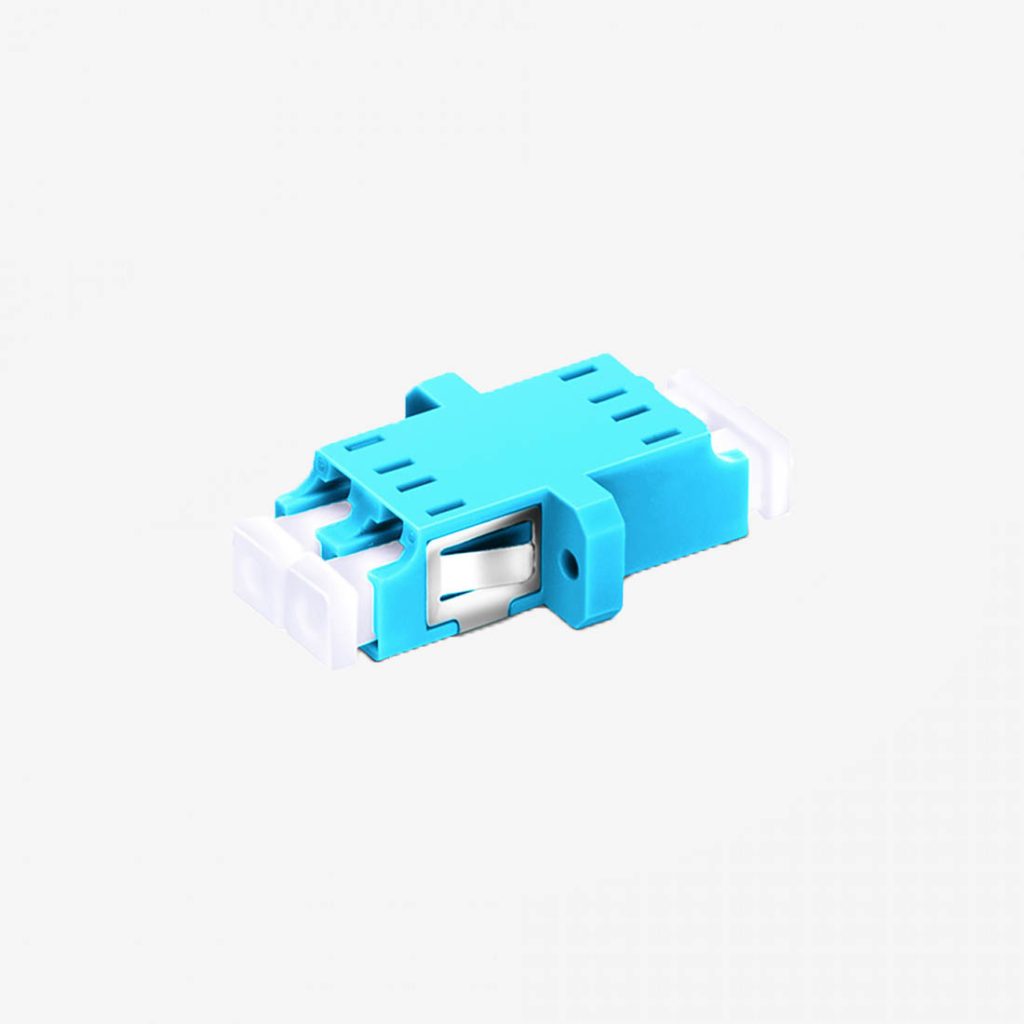

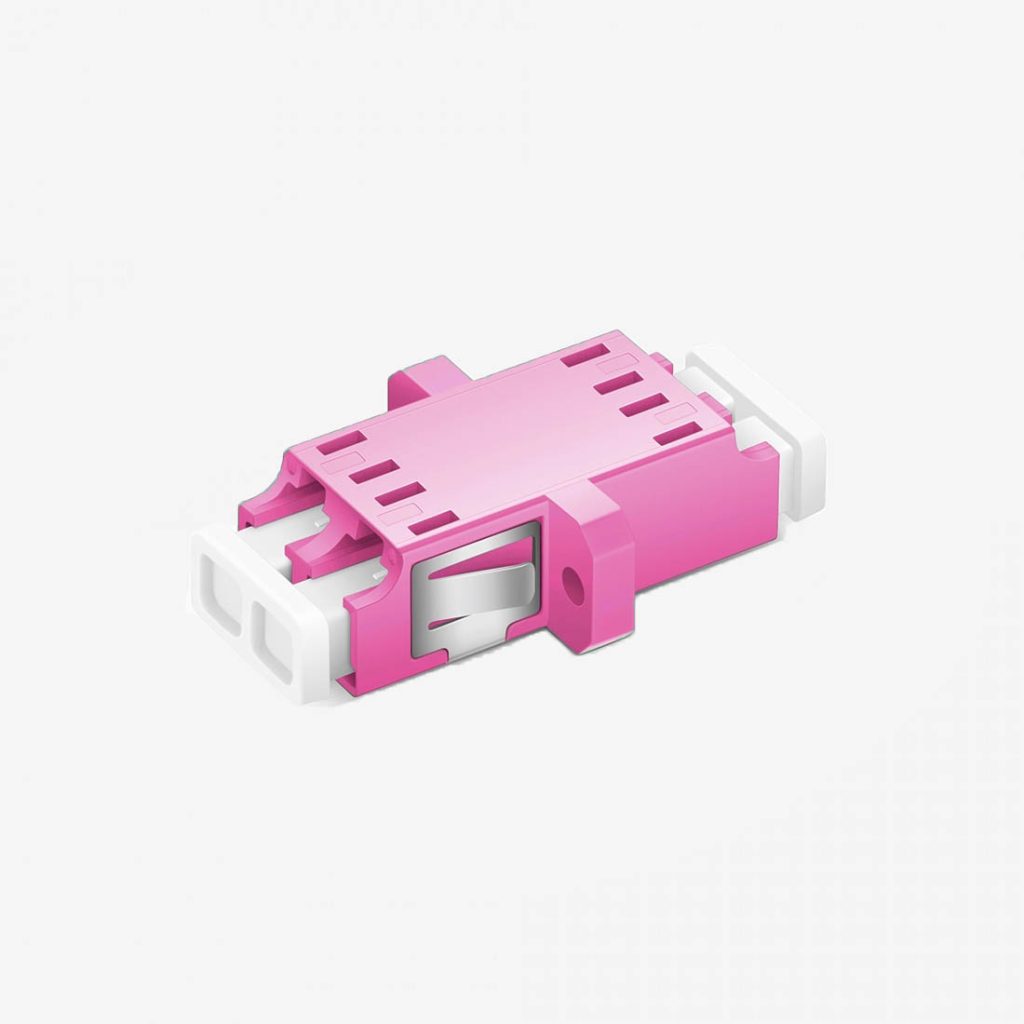

APC ve UPC uç parlatmaları birbirine eşleştirilmez. Adaptörün her iki tarafındaki konnektörler doğru arayüz ve yüzey düzeninde olmalıdır. Yeşil renk APC, mavi renk single mode UPC için yaygın kullanılsa da rengi tek başına teknik onay gibi değerlendirmeyin. Multimode modellerde de fiber sınıfına göre farklı renklerle karşılaşılır.

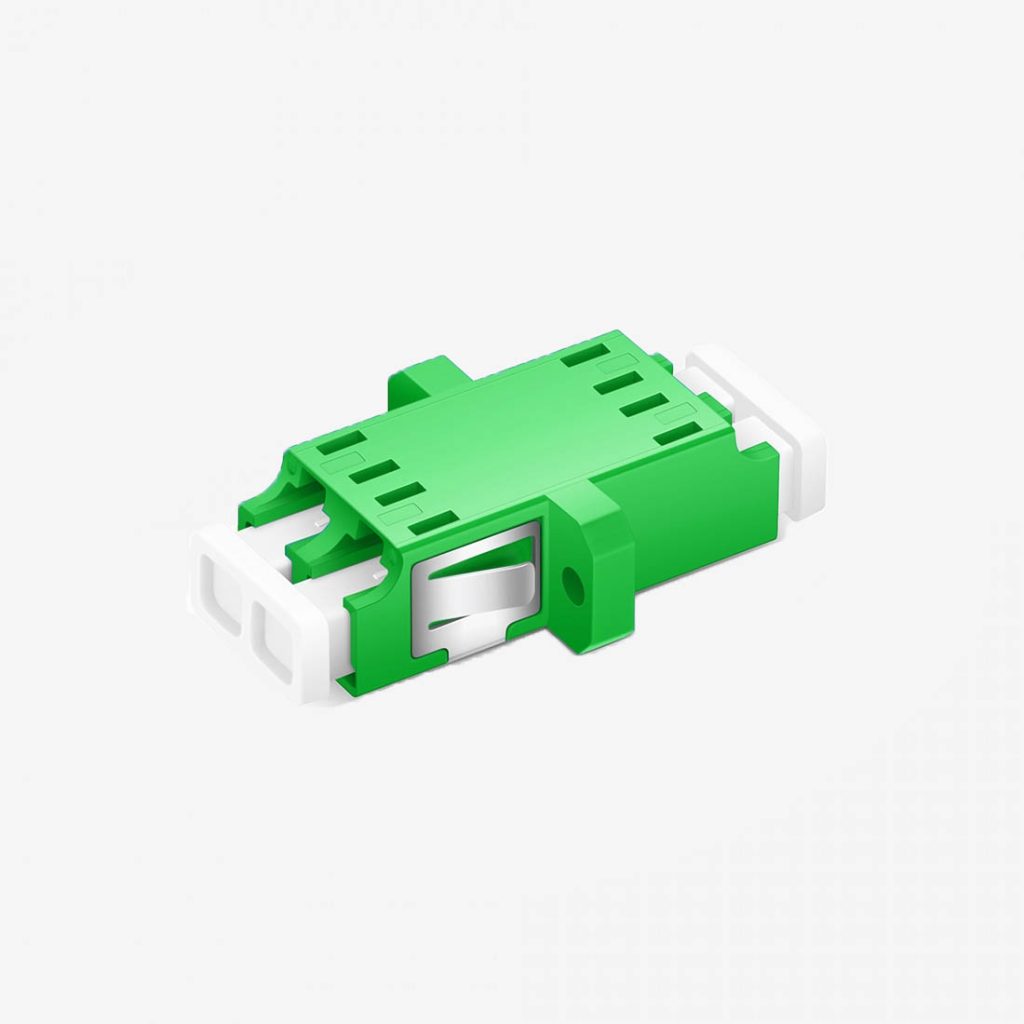

SC APC simplex, SC APC duplex veya LC APC duplex seçiminde bağlı pigtailin ve patch cordun da APC olması gerekir. Bir UPC ucu APC renkli adaptöre takmak, temas yüzeyini dönüştürmez. Bakım için yalnızca adaptör değiştirilecekse mevcut bağlantının tam adını okuyarak aynı düzeni koruyun.

FC, ST ve LSH bağlantılar

FC adaptörler vidalı konnektörlerin, ST adaptörler bayonet kilitli konnektörlerin karşılıklı bağlantısında kullanılır. Buradaki FC UPC simplex ve ST UPC simplex modeller single mode OS2 olarak listelenir. LSH adaptörler ise E2000 ailesiyle anılan kapaklı konnektörlere yöneliktir; UPC/APC ve fiber sınıfı ürün bazında seçilir.

LSH ürünlerde vida setli seçenekler bulunur. Vida setinin bulunması, her ön panelle uyum garantisi değildir. Paneldeki açıklık, flanş ölçüsü, montaj deliği ve sabitleme yöntemi birlikte kontrol edilmelidir. Aynı arayüzün flanşlı ve flanşsız sürümleri de mekanik yerleşimde farklı ihtiyaçlara cevap verir.

MPO adaptörde anahtar yönü neden kontrol edilir?

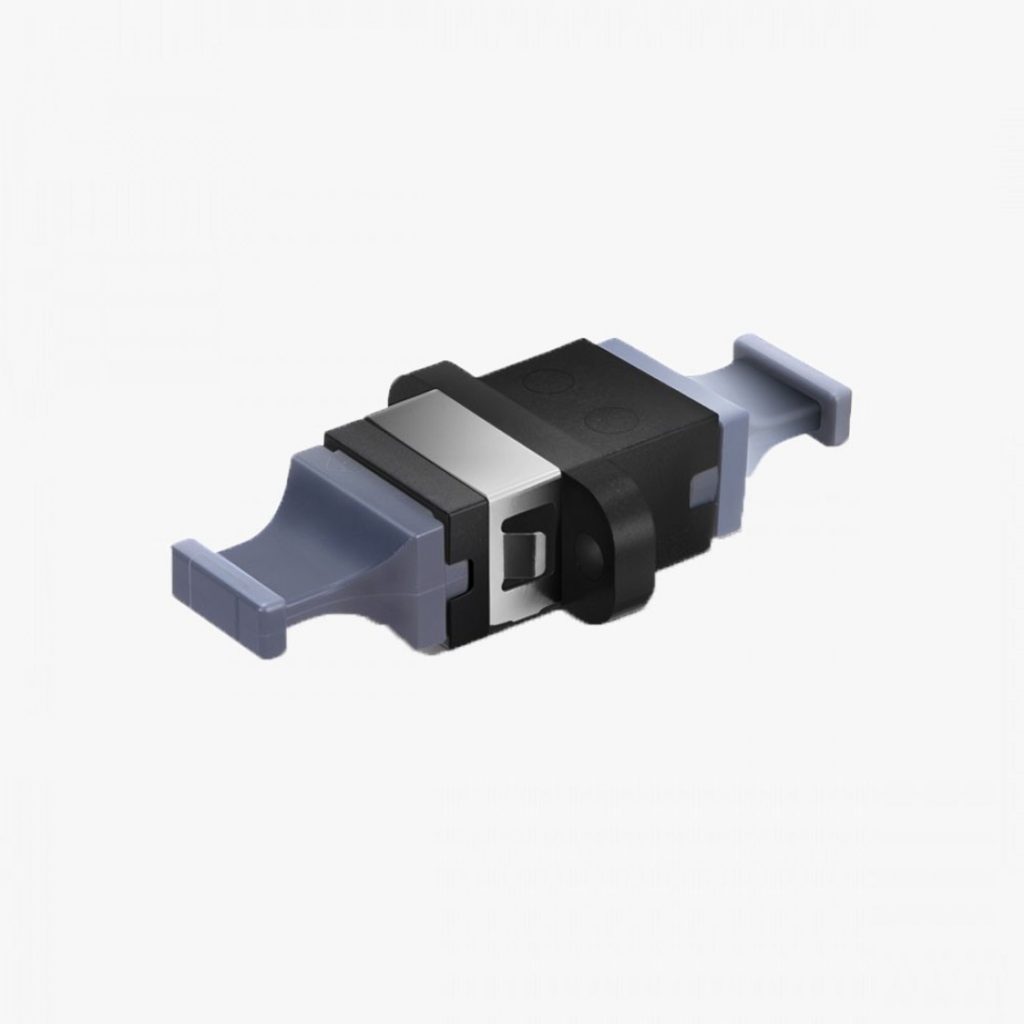

MPO çoklu fiber bağlantısında gövdeyi eşleştirmenin yanında anahtar yönü de önemlidir. Buradaki ters yönlü MPO adaptörün kullanılacağı bağlantı düzenini, trunk kablo ve kaset planıyla birlikte kontrol edin. Adaptörün kendisi bir LC dönüşüm kaseti değildir; lifleri farklı konnektörlere ayırmaz veya polarite planını tek başına belirlemez.

Bir MPO adaptör için kapasite ve hız, yalnızca adaptör gövdesinden çıkarılamaz. Konnektör içindeki fiber dizilimi, kullanılan kablo ve aktif cihaz düzeni belirleyicidir. MTP/MPO bağlantısının tamamını planlamak için MTP/MPO ürünlerini birlikte değerlendirin.

Fiber optik ulink siparişinde yalnızca genel ürün adını değil, iki taraftaki konnektör ailesini ve panel montajını da belirtin. Aynı optik arayüzün flanşlı veya flanşsız gövdeleri farklı sabitleme ihtiyaçlarına karşılık gelebilir.

Panel açıklığı, fiber sınıfı ve temizlik

Seçimi şu sırayla yapmak pratiktir: konnektör ailesi, UPC/APC yüzeyi, single mode veya multimode sınıfı, simplex/duplex yapı ve panel montajı. Böylece uygun optik parçanın mekanik olarak panele oturmaması gibi bir sorun önceden görülür. Fiber optik patch panel ve pigtail bilgilerini adaptörle aynı bağlantı çizelgesinde tutabilirsiniz.

Kullanılmayan portların kapaklarını koruyun; bağlantı öncesi uçları inceleyip uygun yöntemle temizleyin. Adaptörün içine kir taşınması, doğru seçilmiş parçalarla kurulmuş bir hatta da ölçüm sorununa neden olabilir. Optik kayıp sınırları ve teslim edilen montaj parçaları için seçtiğiniz modelin teknik açıklamasını esas alın.
