Simplex pigtail: tek fiber için hazır konnektörlü uç

Bir portu yenilerken veya kablodaki tek bir damarı sonlandırırken ihtiyacınız çoğu zaman komple bir set değildir. Simplex pigtail, bir fiber ve onun bir ucuna takılı konnektörden oluşur. Konnektörsüz taraf ek cihazında gelen kabloya eklenir; diğer taraf paneldeki adaptöre bağlanır. “Tekli pigtail” adıyla da aranan bu ürün, bağlantının ek kaseti ile erişilebilir port arasındaki bölümünü oluşturur.

Bu sayfada SC, LC, FC, ST ve LSH uçlu ürünleri; OS2 single mode veya OM1, OM2, OM3 ve OM4 multimode sınıflarına göre karşılaştırabilirsiniz. Çoğu model 0,9 mm buffer ve LSZH yapısıyla listelenir. Boylar ürün bazında değişir; 1 metre ve 1,5 metre seçeneklerini siparişte ayrıca kontrol edin. Birbirine benzeyen konnektör fotoğrafları, fiber sınıfının da aynı olduğunu göstermez.

Önce mevcut hattın bilgisini okuyun

Tek bağlantı değiştirilecekse ilk adım eski pigtailin ve panelin tanımını bulmaktır. “LC uç” bilgisine ek olarak UPC/APC yüzeyini ve OS2 ya da OM sınıfını belirleyin. Örneğin LC UPC OM3 pigtail gereken bir hatta, yalnızca aynı LC gövdesine sahip diye single mode ürün seçilmez. Mevcut kablonun etiketi okunamıyorsa proje dokümanı ve ölçüm kayıtları da incelenmelidir.

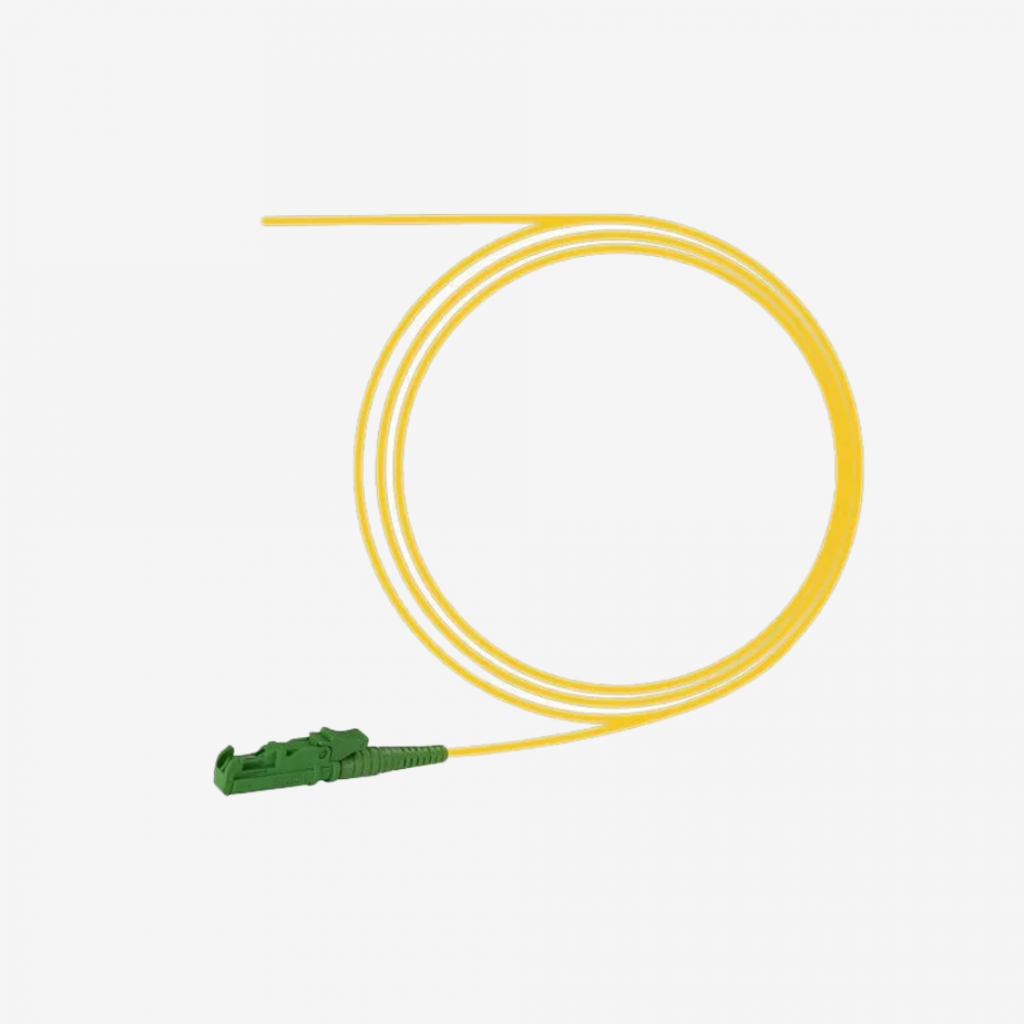

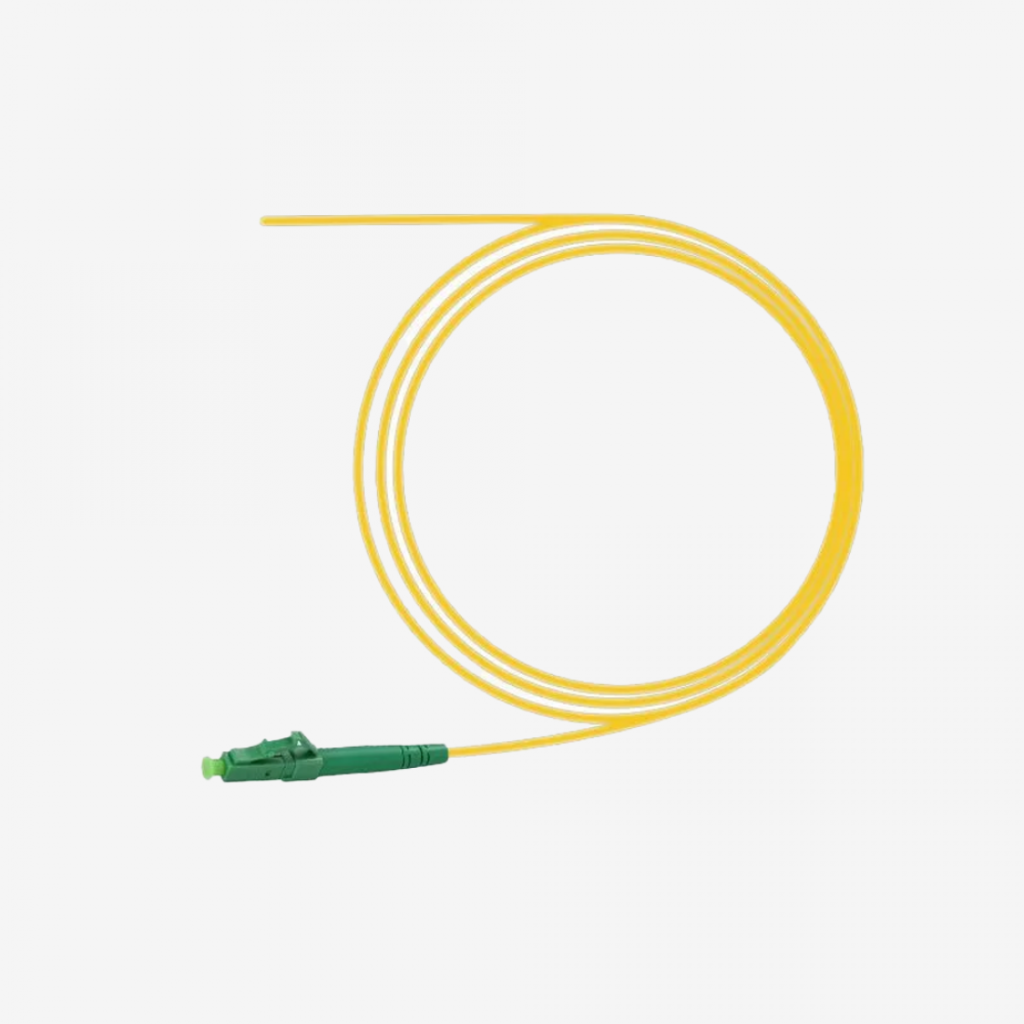

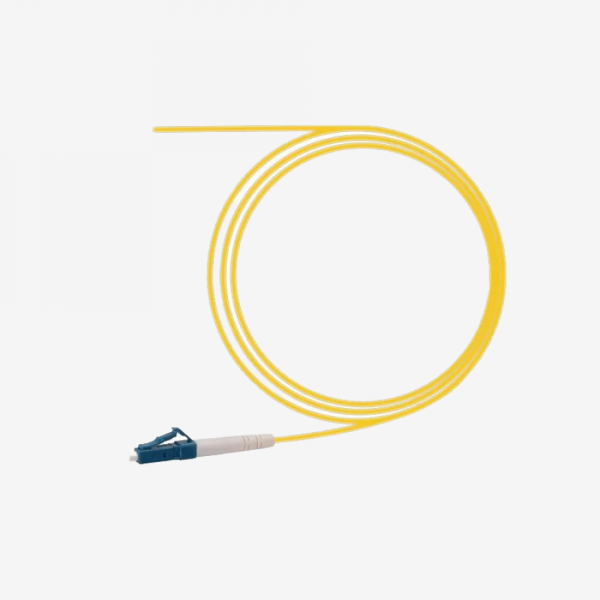

SC pigtail, SC adaptörlü sonlandırmalar için; LC pigtail, LC portlar için kullanılır. FC bağlantıda vidalı sabitleme, ST bağlantıda bayonet kilit bulunur. LSH veya E2000 pigtail seçerken koruyucu kapaklı bağlantı ailesini ve parlatma türünü eşleştirmek gerekir. Adaptörler farklı arayüzleri sınırsız biçimde birbirine dönüştüren parçalar değildir.

SC APC ile SC UPC pigtail nasıl ayrılır?

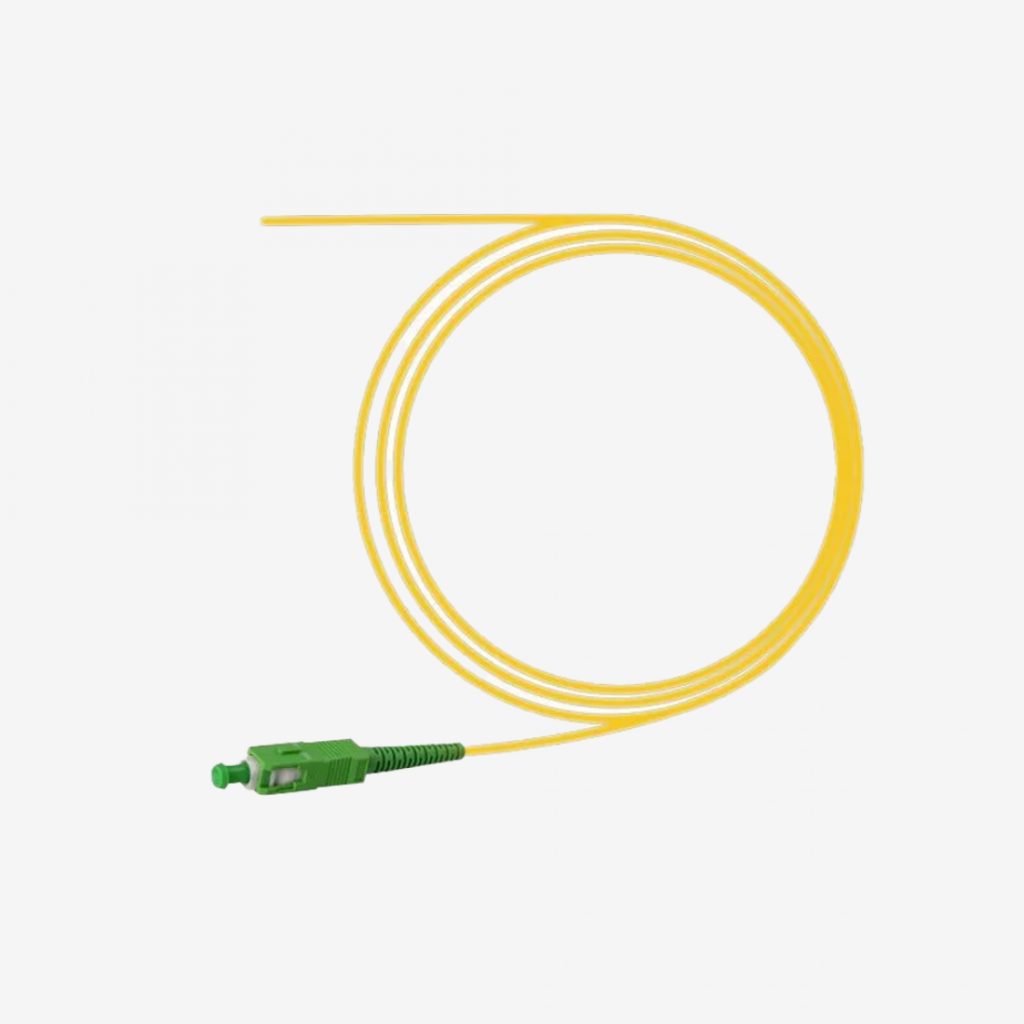

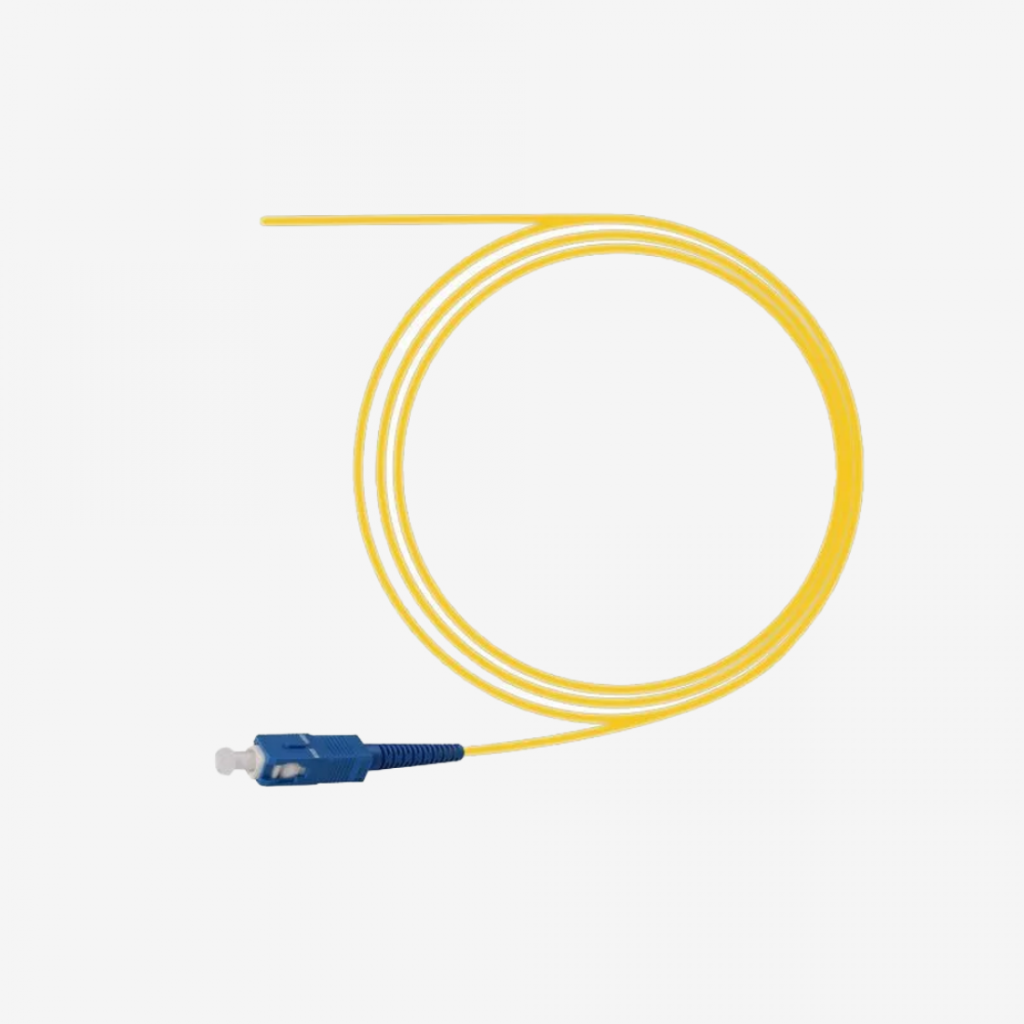

SC APC pigtail ve SC UPC pigtail aynı SC ailesinden olsa da optik temas yüzeyleri farklıdır. APC yüzey açılıdır; UPC ile karşılıklı bağlanması doğru değildir. Single mode ürünlerde APC için yeşil, UPC için mavi gövde yaygın olarak kullanılır. Renk kontrolünü ürün tanımıyla doğrulayın; özellikle mevcut panellerde sadece renge bakarak karar vermeyin.

Uç parlatmasının seçimi, sistemde zaten kullanılan bağlantıya uymalıdır. Mevcut UPC hattı, tek bir parçayı APC ile değiştirerek APC hattına dönüşmez. Bakım sırasında yeni pigtailin karşısındaki patch cord ve adaptör de aynı bağlantı düzeni içinde ele alınmalıdır.

OS2, OM1, OM2, OM3 ve OM4 seçimi

G657A2 OS2 modeller single mode fiber sonlandırmaları içindir. Multimode ürünlerde OM1, 62,5/125 µm; OM2, OM3 ve OM4 ise 50/125 µm fiber sınıflarıdır. “Multimode pigtail” ifadesi tek başına sipariş için yeterli olmaz. OM3 bir kabloyu sonlandırırken OM3 pigtail, OM4 bir kabloyu sonlandırırken OM4 pigtail seçmek, hattın sınıfını takip etmeyi kolaylaştırır.

Bağlantının taşıyacağı hız ve mesafe yalnızca pigtailin üzerinde yazan sınıfa bağlı değildir. Ana kablo, aktif cihazlar, dalga boyu, bağlantı sayısı ve toplam kayıp bütçesi birlikte değerlendirilir. Kısa bir pigtail değişimiyle sistemin tamamı için yeni bir hız veya mesafe garantisi oluşmaz.

0,9 mm, semi-tight buffer ve kullanılacak boy

0,9 mm değeri lifin çevresindeki koruyucu katmanın ölçüsünü ifade eder; fiber çekirdeğinin çapı değildir. Semi-tight buffer, ek hazırlığı sırasında sıyrılan katmanın yapısını tanımlar. Sıyırma ve kesme işlemleri uygun el aletleriyle yapılmalı, cam fiberde çizik veya kir bırakılmamalıdır. LSZH kaplama ise pigtailin doğrudan yağmur altında veya toprakta kullanılabileceğini göstermez; lifler uygun kutu içinde korunmalıdır.

Boyu belirlerken adaptörden ek kasetine giden yolu ölçün. Ek yapılacak payı ve sonradan bakım için bırakılacak düzenli rezervi hesaba katın. Fazla uzunluğu kapağın altına sıkıştırmak da, ek noktasını gergin bırakmak da istenmez. Kasetin kılavuzlarını ve ürüne ait bükülme sınırlarını izleyin.

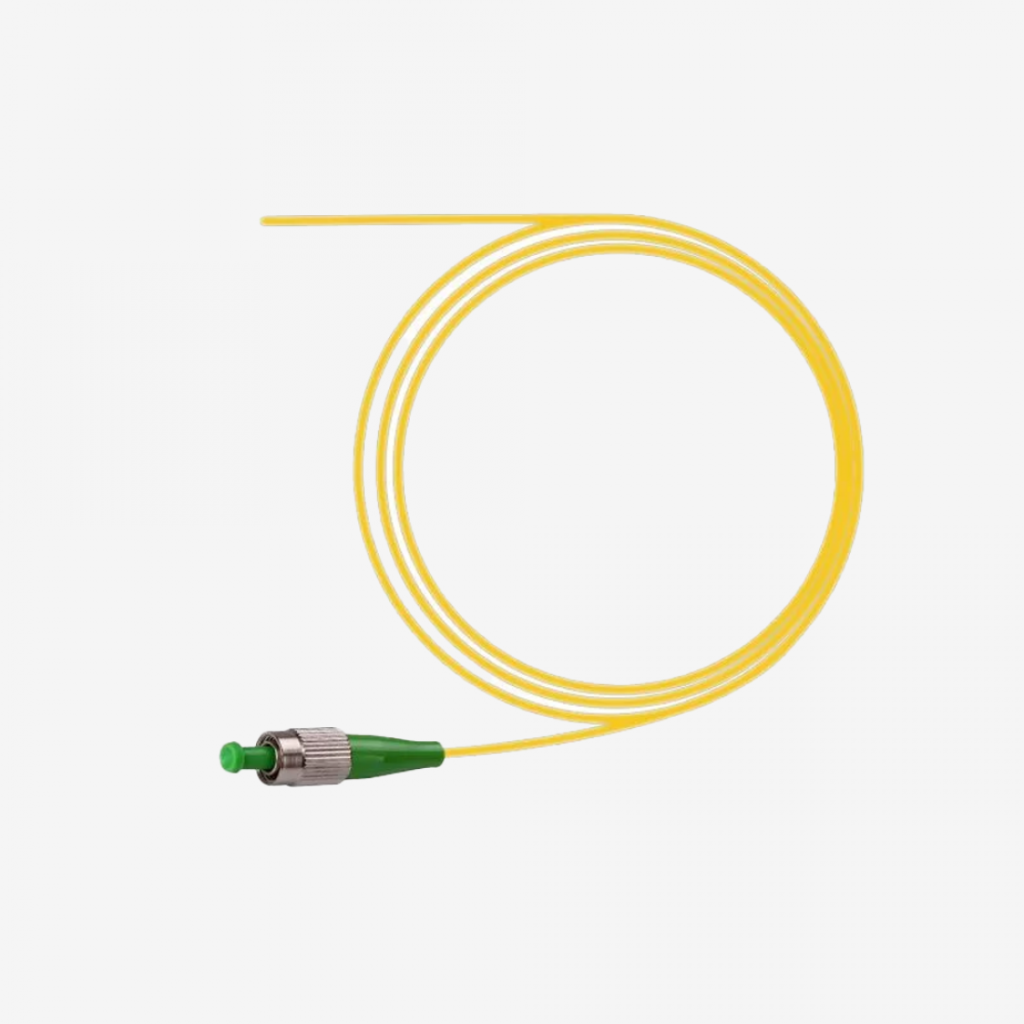

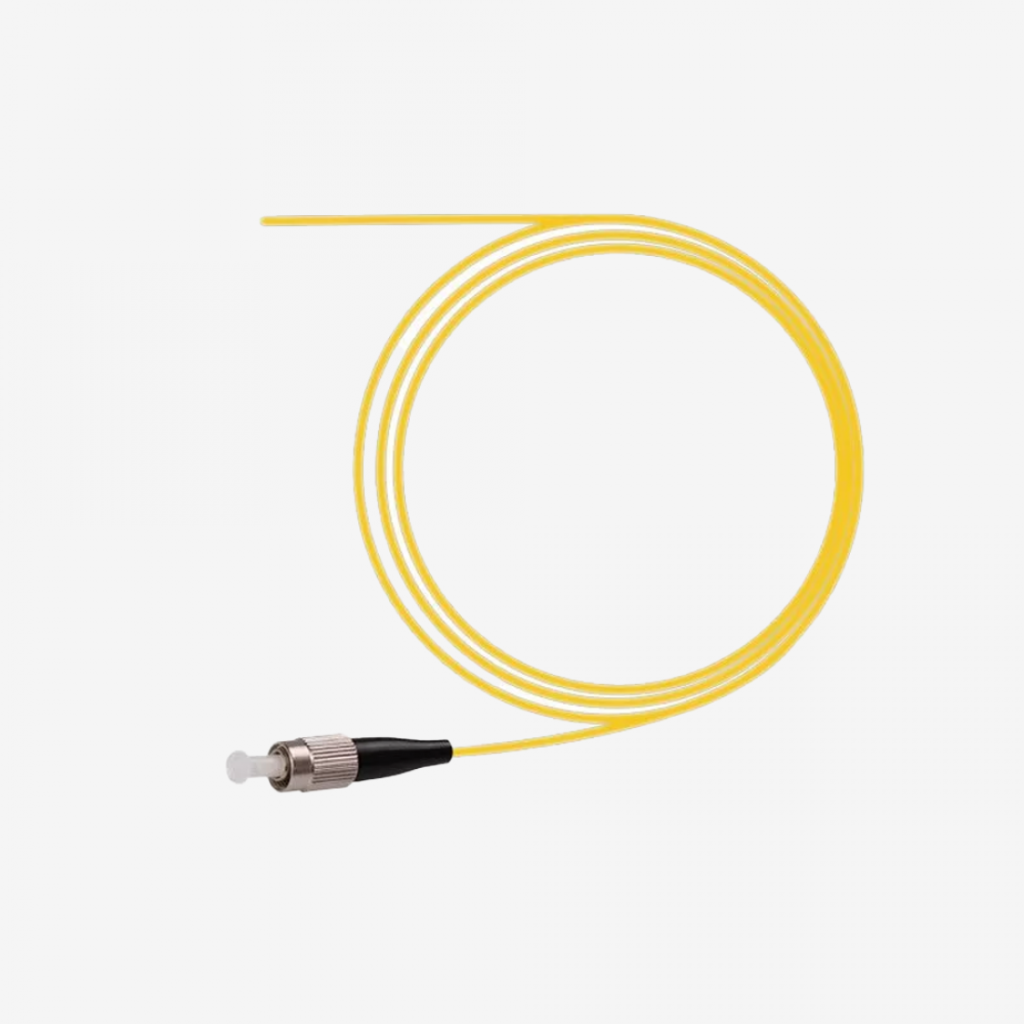

FC pigtail seçilecek bir bakımda vidalı bağlantının yanı sıra fiber sınıfı ve UPC/APC yüzeyi de doğrulanır. Tek bir hasarlı uç yenilenirken aynı gövdeyi görmek, optik bilgilerin de aynı olduğunu göstermeye yetmez.

Adet planı ve tamamlayıcı parçalar

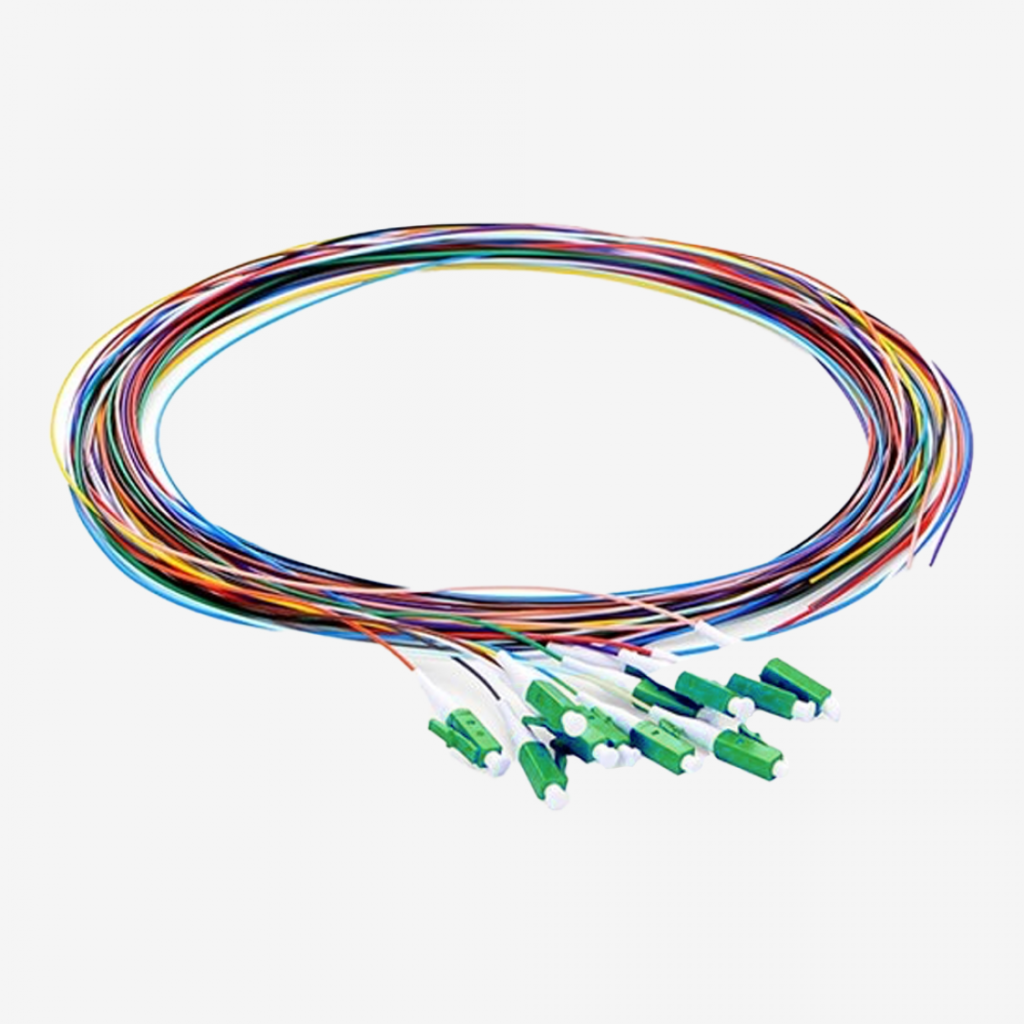

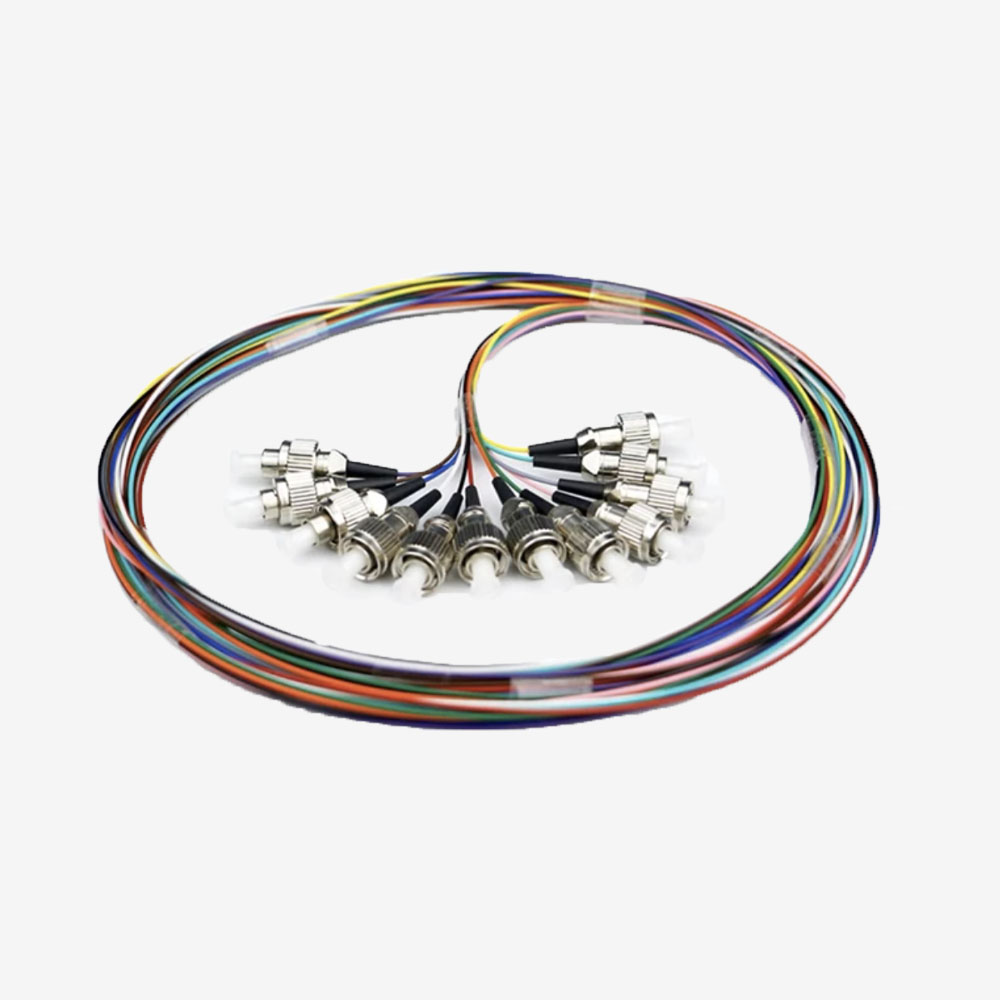

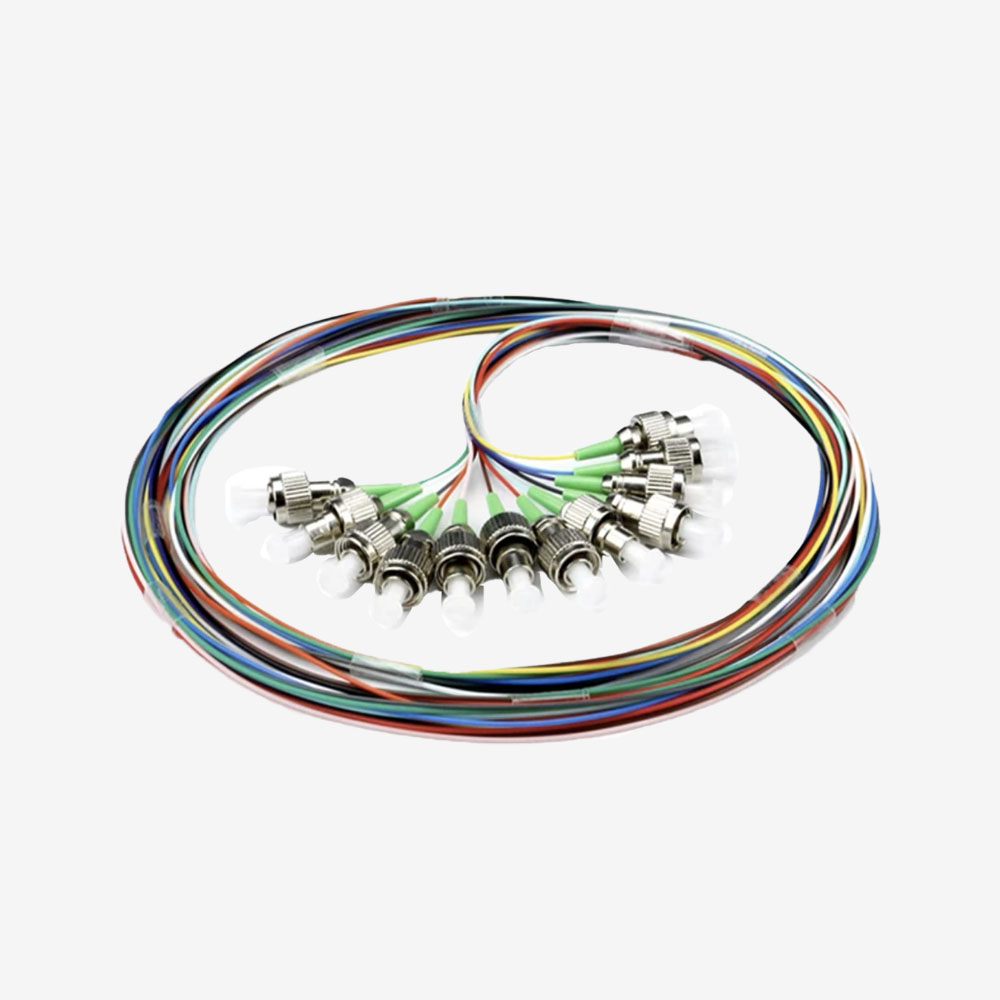

Her simplex pigtail bir damarı sonlandırır. İki fiberli duplex devrede iki adet, aynı noktada 12 fiber sonlandırılacaksa 12 adet gerekir. Çoklu kurulumda renk ayrımı isteniyorsa 12 renkli pigtail setleri de değerlendirilebilir. Bütün seçeneklere dönmek için fiber optik pigtail kategorisini kullanabilirsiniz.

Ek koruyucu, kaset ve fiber adaptör seçimini pigtaille birlikte tamamlayın. Onarım bittiğinde bağlantıyı temizleyip ölçün ve port etiketini yenileyin. Böylece sonraki müdahalede hangi ucun değiştiği ve nereye bağlandığı anlaşılır kalır.
