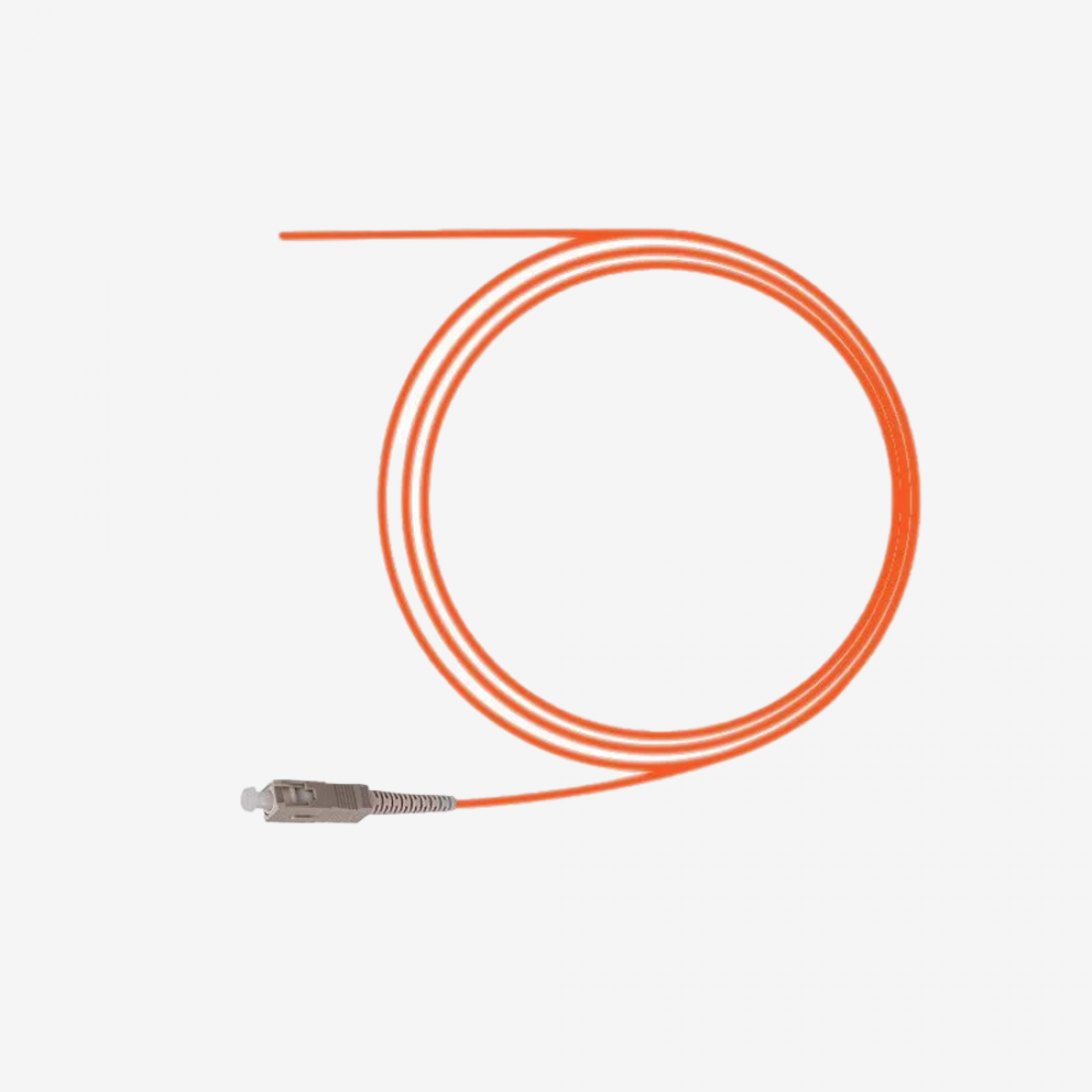

Pigtail – SC UPC OM2 Simplex LSZH – Semi Tight Buffer – 0,9mm – 1,5 meter

SC UPC OM2 pigtail: ek kasetinden SC bağlantı noktasına

Bir OM2 kabloyu SC arayüzlü dağıtım paneline taşımanın yolu, her fiberi uygun bir pigtaille sonlandırmaktır. SC UPC OM2 pigtail, hazır SC/UPC ucu sayesinde konnektörlü bağlantıyı panel tarafında oluşturur; açık ucu gelen kablonun fiberine eklenir. Bu Fibline model 1,5 metre uzunluğunda, 0,9 mm çapında, LSZH ve semi tight buffer yapılıdır.

Panelin arkasında nasıl bir yol izler?

Önce SC adaptör ile ek kaseti arasındaki güzergâhı belirleyin. Pigtailin konnektörlü bölümü adaptörün arka girişine ulaşırken, açık uç kasetteki ilgili fiberle birleşir. Sonradan bakım yapılabilmesi için kabloyu gerilimsiz yerleştirin; ek koruyucuyu kasetin uygun yuvasına oturtun.

1,5 metrelik boyun tamamı düz bir mesafe olarak kullanılmaz. Kaset içi yönlendirme, ek hazırlığında kesilen bölüm ve erişim payı birlikte düşünülmelidir. Özellikle hareketli panel çekmecesinde açık ve kapalı konumları kontrol etmek, sonradan pigtaili yeniden ekleme ihtiyacını azaltır.

SC multimode pigtail seçiminde üç eşleşme

İlk eşleşme fiber sınıfıdır: bu ürün OM2 hat içindir. İkincisi konnektördür: panel tarafında SC arayüzü bulunmalıdır. Üçüncüsü uç tipidir: UPC bağlantı düzeni APC ile karıştırılmamalıdır. Yalnız turuncu kabloya veya konnektörün rengine bakarak karar vermek yerine ürün tanımı ve hat kaydı karşılaştırılmalıdır.

SC simplex pigtail tek bir fiberin sonlandırılması içindir. Çift fiber kullanan bir bağlantıda iki pigtail ve iki ayrı ek gerekir. OM2 SC pigtailin kabin içindeki görevi, eklenmiş fiberi sökülüp takılabilir bir SC bağlantı noktasına taşımaktır; iki cihaz arasına doğrudan bağlanan çift uçlu patch cordun yerini tutmaz.

İnce kaplamayı koruyarak montaj yapın

0.9 mm SC pigtail, ek hazırlığında uygun fiber soyma aletiyle işlenmelidir. Bu ölçü tampon kaplamalı dış çapı belirtir. Kaplamayı soymadan önce gerekli boyu belirleyin; fiberi sıkıştıran keskin dönüşlerden ve aşırı sıkılmış bağlardan kaçının. Semi tight buffer yapısını kullanılan aletin talimatına göre hazırlayın.

LSZH malzeme tercihi düşük duman ve halojensiz yapı içindir. Ancak ürün adına bakarak belirli bir yangın sınıfı veya bina onayı varsaymayın; proje şartnamesinin istediği belgeler ayrıca kontrol edilmelidir.

Devreye alma kaydında neler bulunmalı?

Fiber numarası, panel konumu, ek yeri ve ölçüm sonucunu birlikte kaydedin. SC ucu bağlamadan önce temizliğini kontrol edin; boş bırakılacaksa kapağını takın. Ek cihazının verdiği tahmini kayıp değeri ile tamamlanan hattın ölçümü aynı şey değildir, bu yüzden teslim kontrolünü hat üzerinde yapın.

SC UPC fiber tail adıyla da anılan bu ürünün teknik tanımı Fibline pigtail kataloğunda yer alır. Panel yuvası için SC OM2 simplex adaptör seçeneğini inceleyebilirsiniz.
