Fiber Sonlandırma Malzemeleri: Ek Kutusu, ODK ve Splitter

Bir fiber hattı başka bir kabloyla birleştirmek, abonelere bağlantı noktası hazırlamak ve optik gücü birden fazla kola dağıtmak farklı işlerdir. Fiber optik sonlandırma malzemelerini seçerken bu görevleri ayırmak, doğru kutu ve bağlantı düzenine ulaşmayı kolaylaştırır. Bu ana kategoride ek kutularını, ODK/FTTH sonlandırma kutularını ve fiber optik splitterları bir arada inceleyebilirsiniz.

Aradığınız ürün grubunu biliyorsanız aşağıdaki bağlantıdan ilerleyin. Henüz karar vermediyseniz önce bağlantının kaynakla mı devam edeceğini, adaptör üzerinden mi erişileceğini ve optik bölme gerekip gerekmediğini belirleyin. Aynı dış gövdeye benzeyen ürünlerin paket içeriği ve bağlantı görevi farklı olabilir.

Hangi gruba ihtiyacınız var?

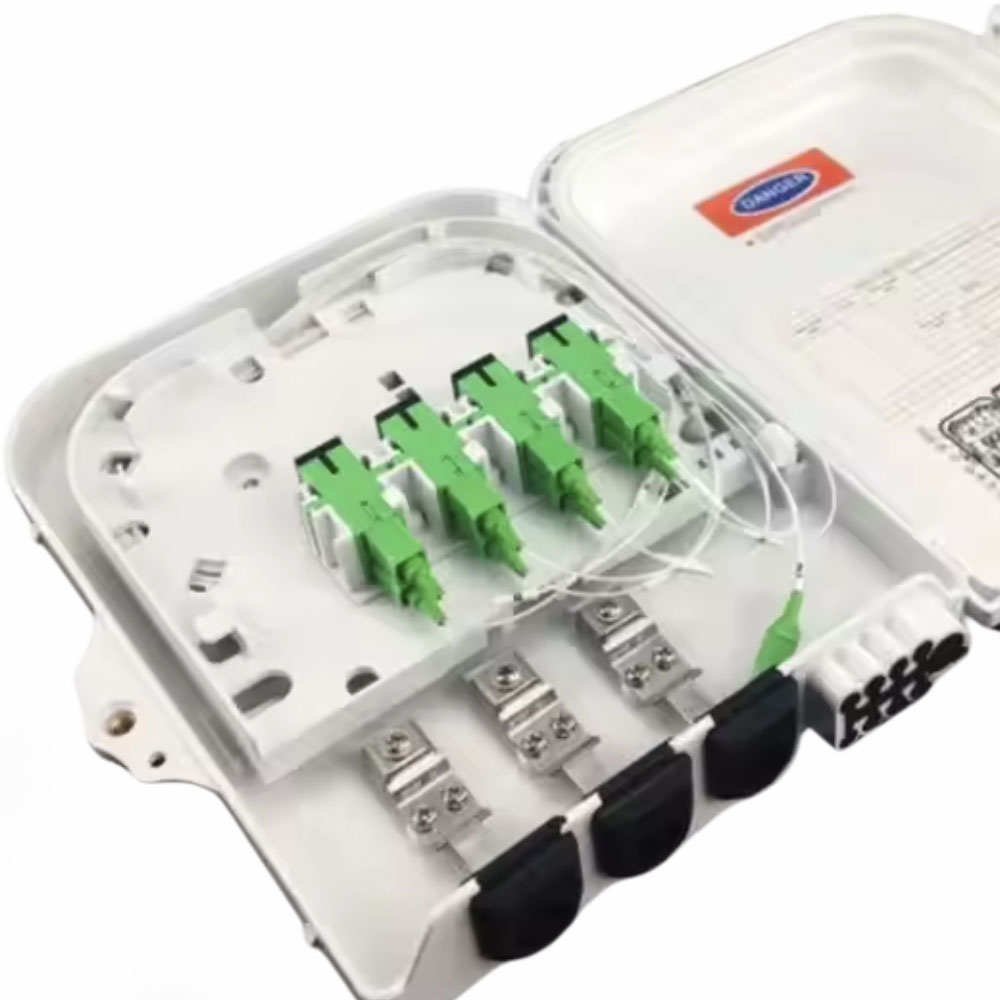

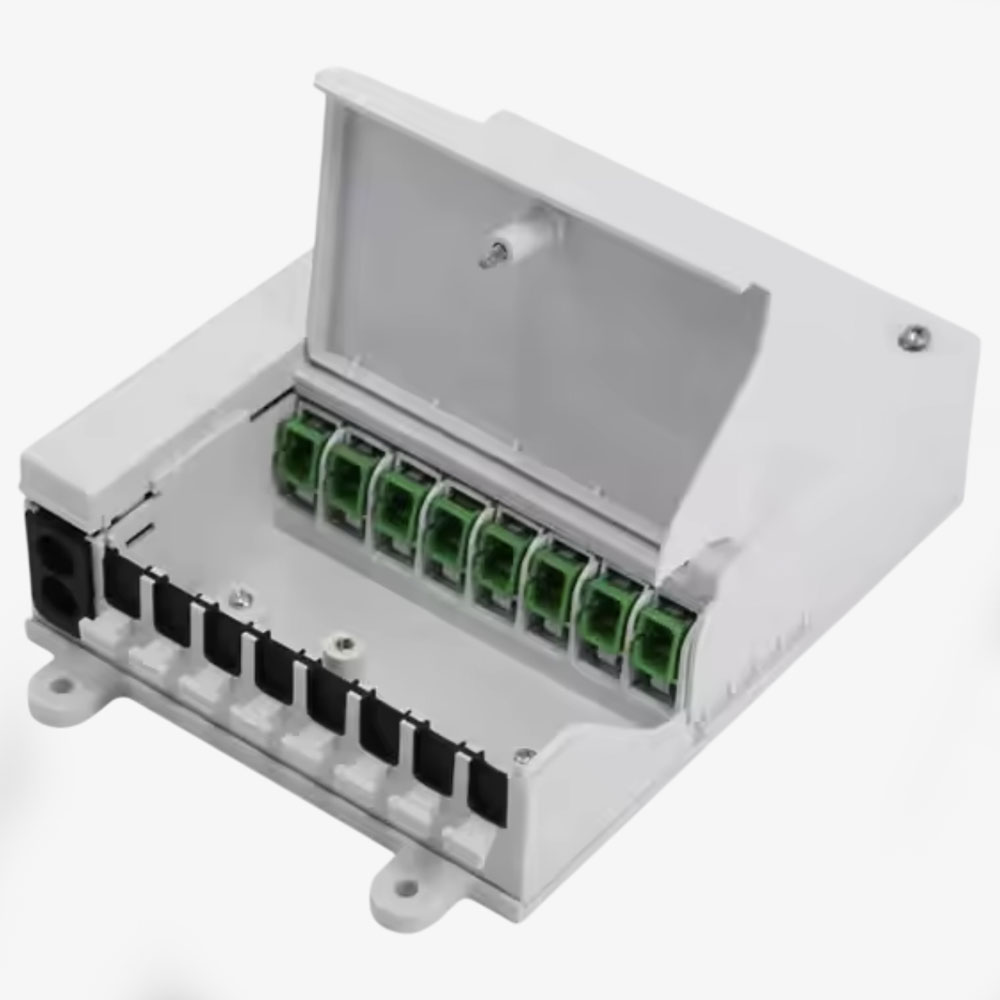

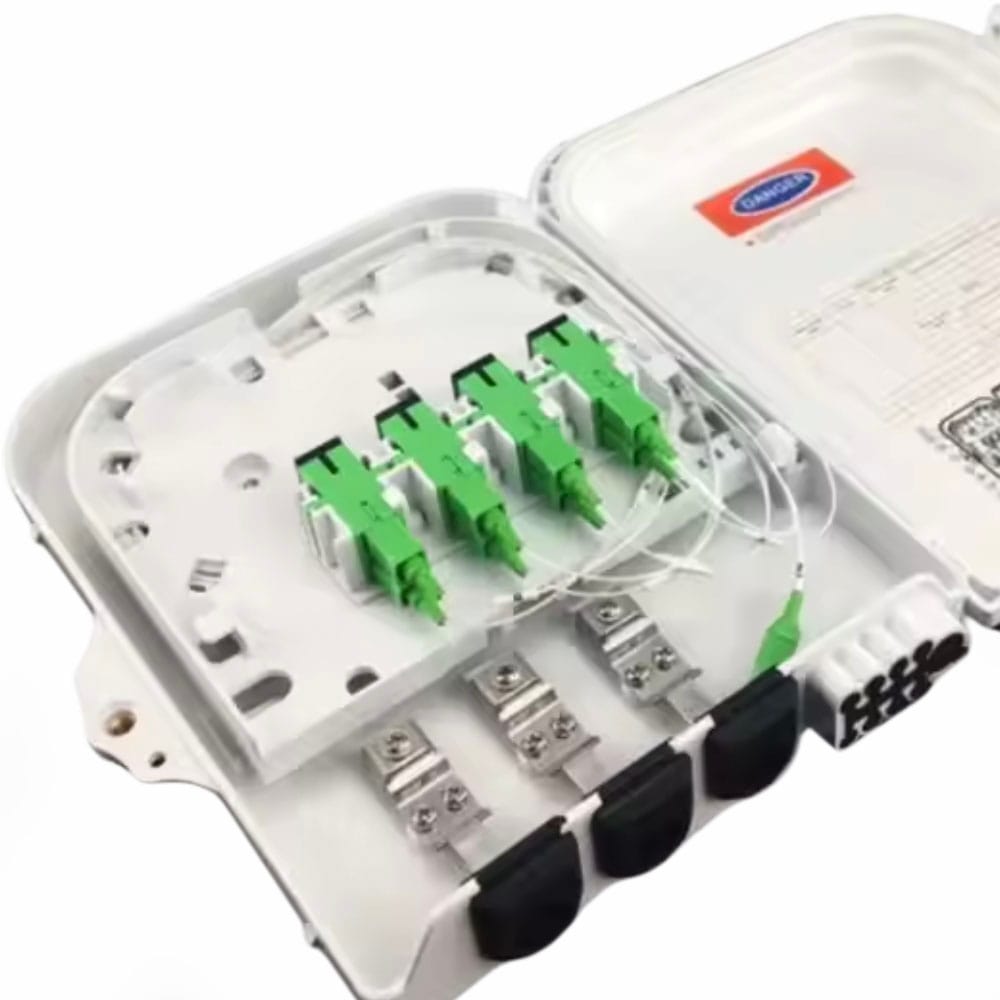

Bazı sonlandırma kutuları splitter takılmasına uygun alan sunar; bazı ürünlerse belirtilen splitter ile donatılmış olarak satılır. “Splitter uyumlu” ile “splitter dahil” aynı bilgi değildir. Özellikle farklı fiyatlı iki kutuyu karşılaştırırken hangisinin boş gövde, hangisinin hazır konfigürasyon olduğunu ayrı kontrol edin.

Fiber sayısı, port ve kaset adedi

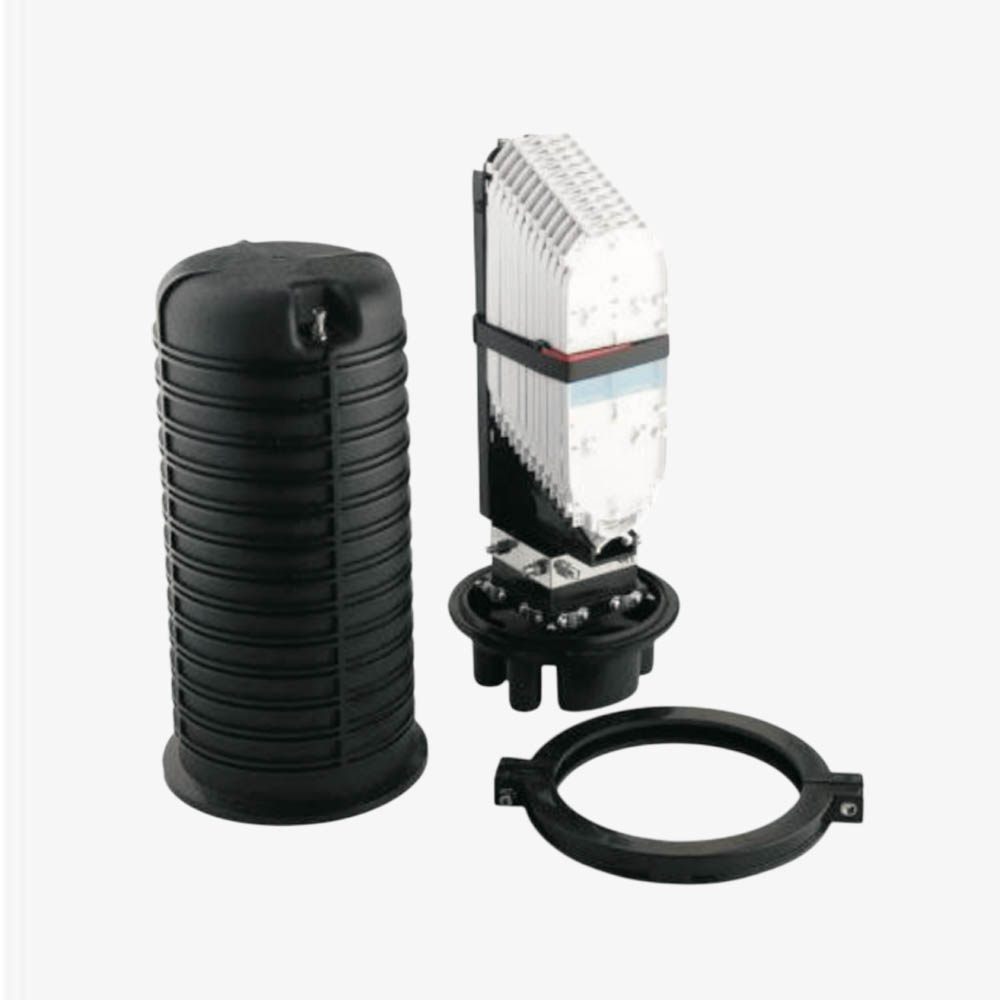

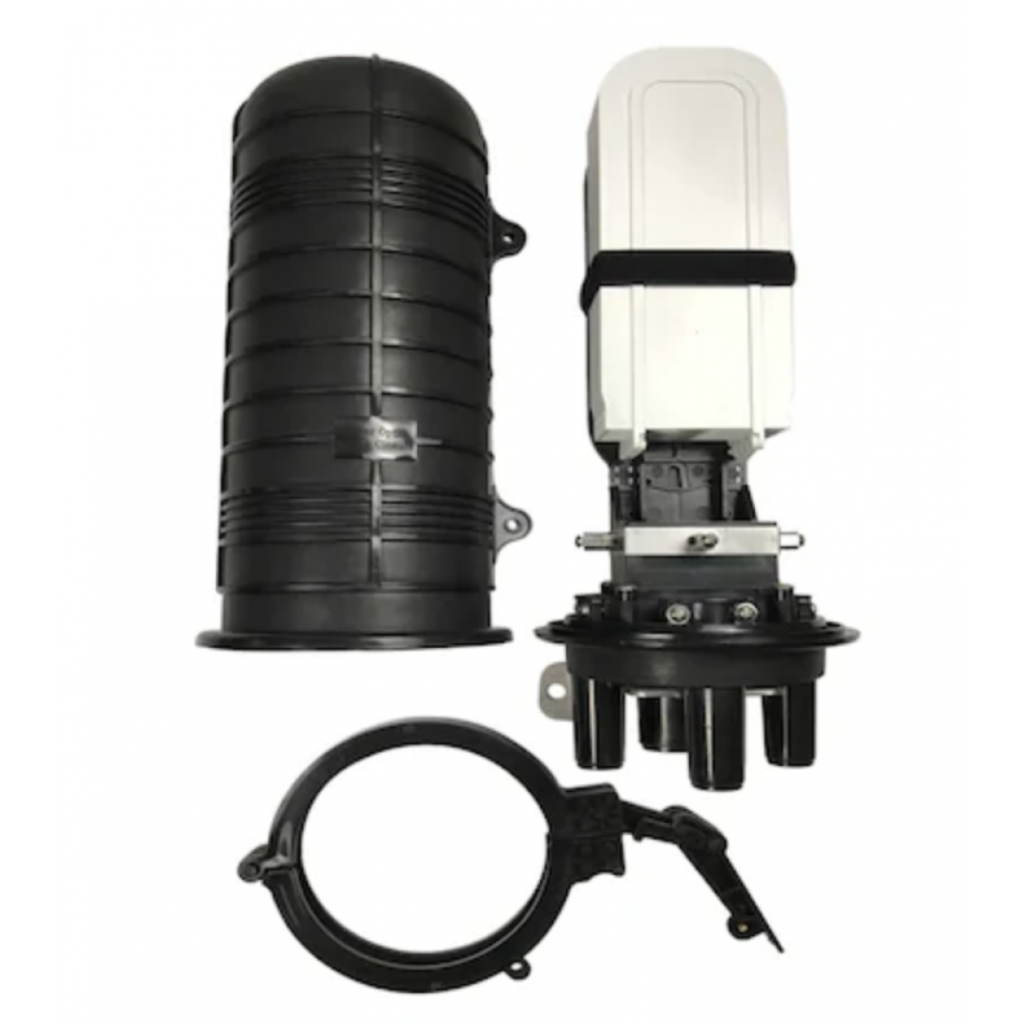

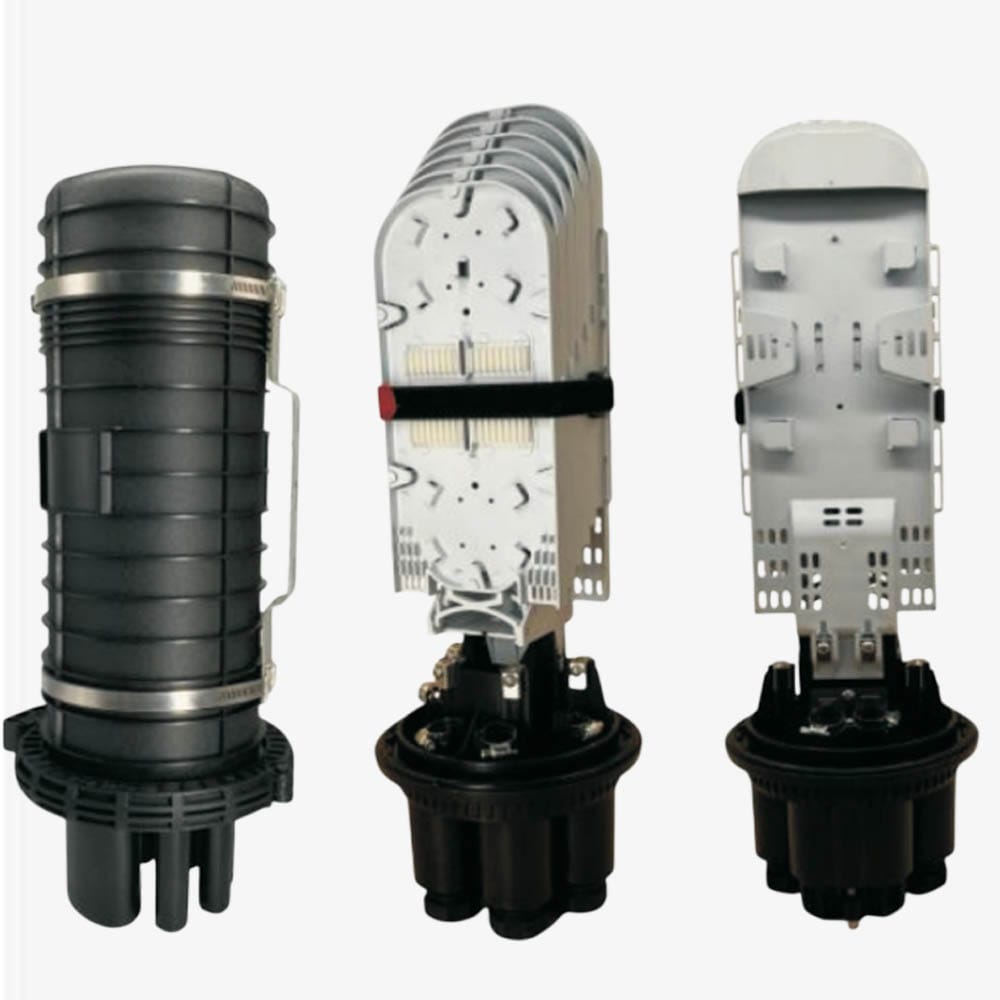

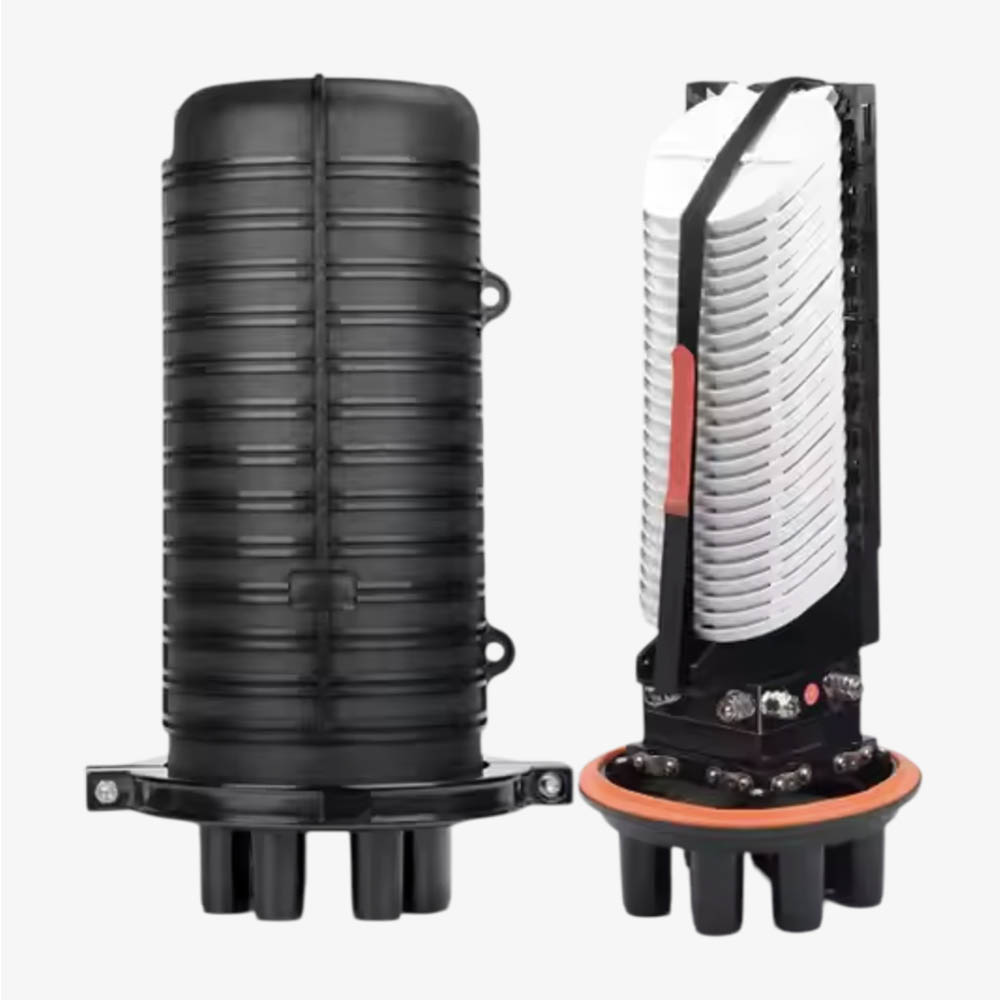

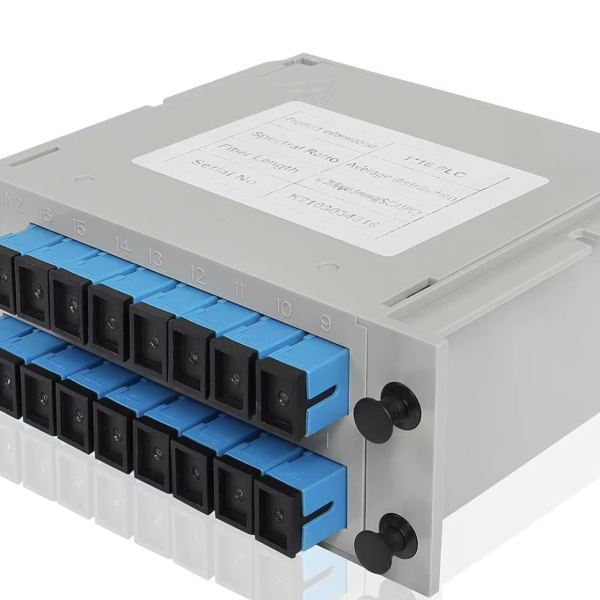

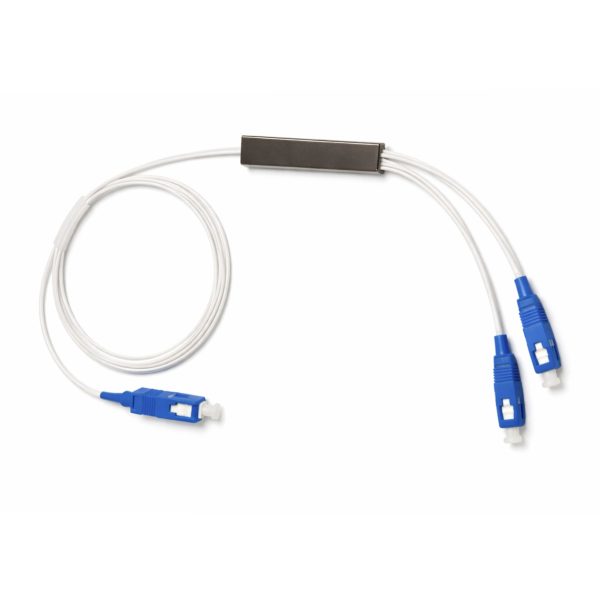

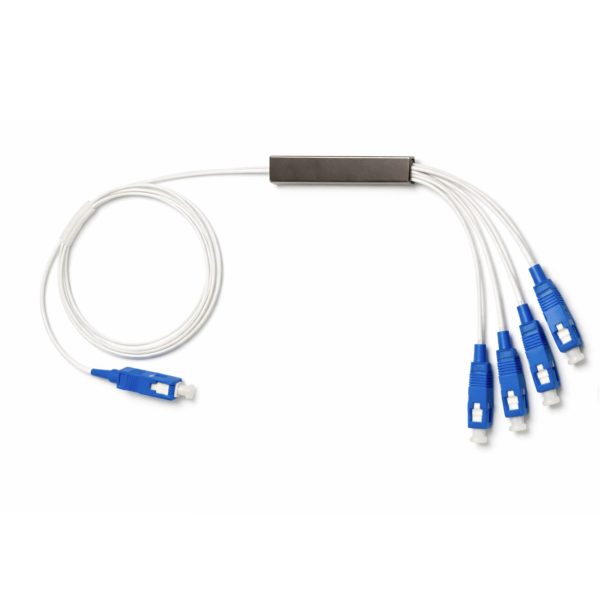

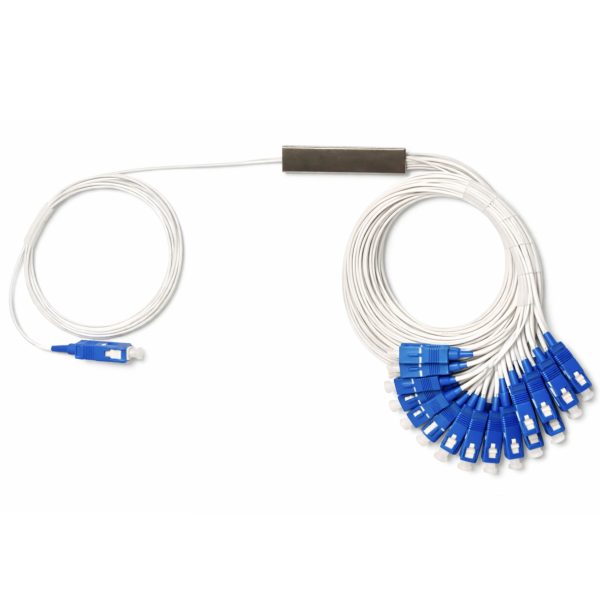

Ek kutularında 48, 72, 96 veya 144 fiber gibi tanımlar kaynak kapasitesiyle ilgilidir. Sonlandırma gövdesindeki 8, 16 veya 24 port ise adaptör yerleşimini tarif edebilir. Splitter üzerindeki 1×4 veya 1×16 ifadesi de giriş ve çıkış sayısıdır. Bu üç kapasiteyi tek bir “port” başlığı altında toplamak, malzeme listesinde yanlışlık oluşturur.

Kaset sayısı da ayrıca değerlendirilir. Bir serideki kaset başına kapasite başka bir serinin tamamına uygulanamaz. Kutuya ileride yeni bağlantı eklenecekse yalnız toplam kapasiteye değil, boş girişe, ek kaseti desteğine ve mevcut bağlantılara zarar vermeden erişim imkânına da bakın.

GPON ve FTTH dağıtımında bağlantı planı

GPON erişim hattında splitter optik gücü paylaşır; kutu ise bu bağlantıların fiziksel düzenini ve korunmasını sağlar. Bölücü kullanılması kendi başına sinyali yükseltmez. Hat uzunluğu, ekler, konnektörler ve bölme kademeleri birlikte optik bütçeye dahil edilmelidir.

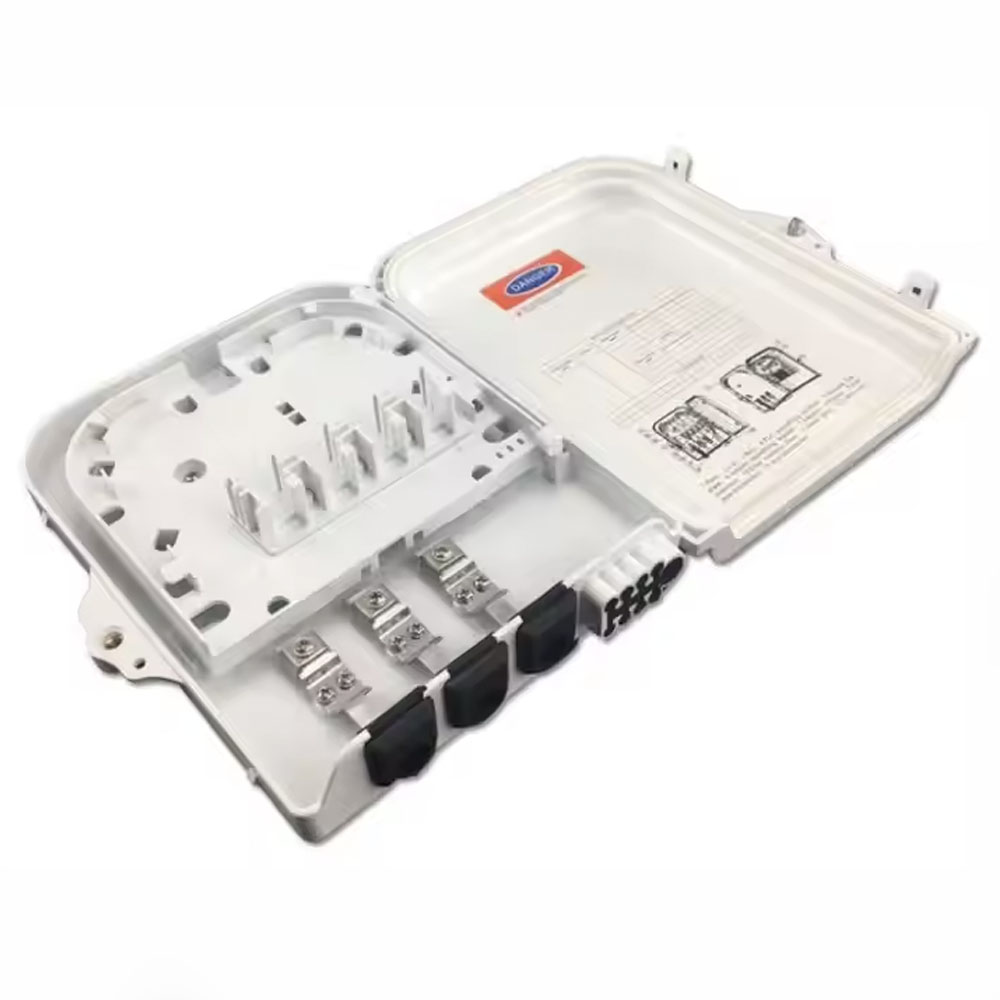

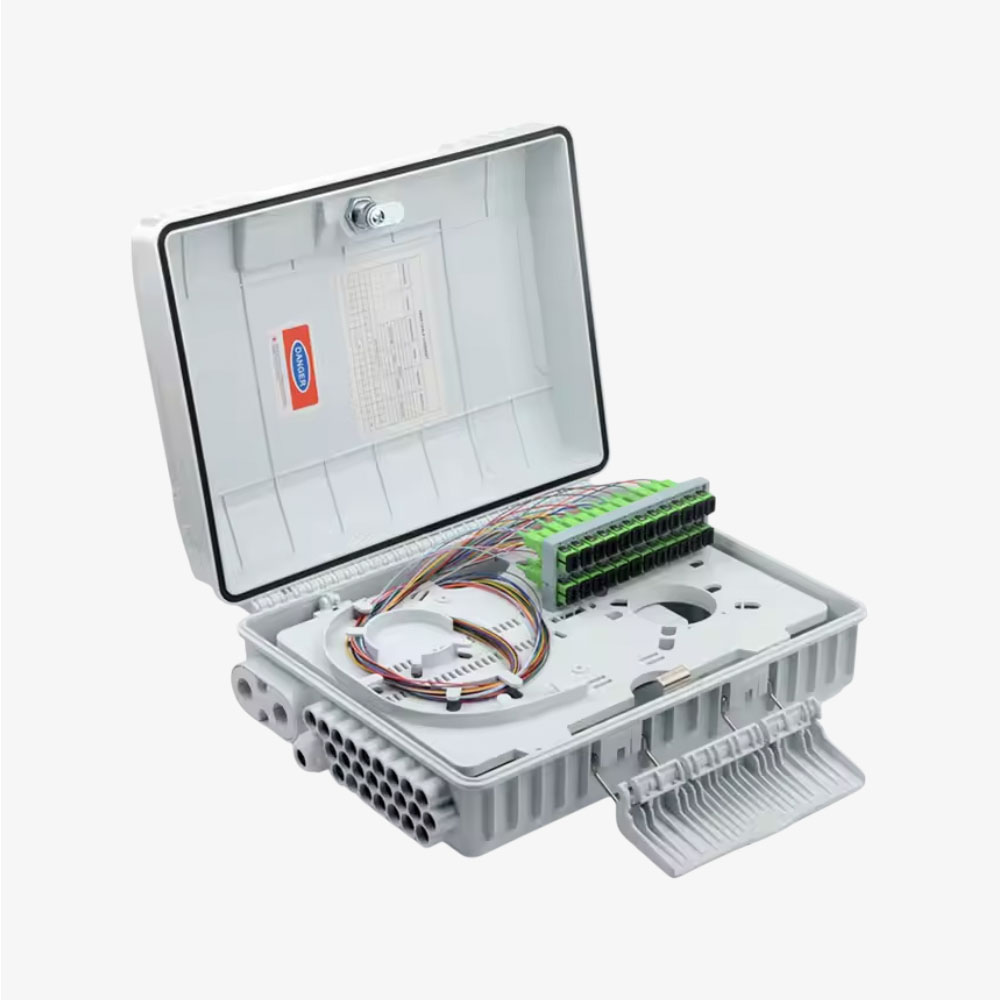

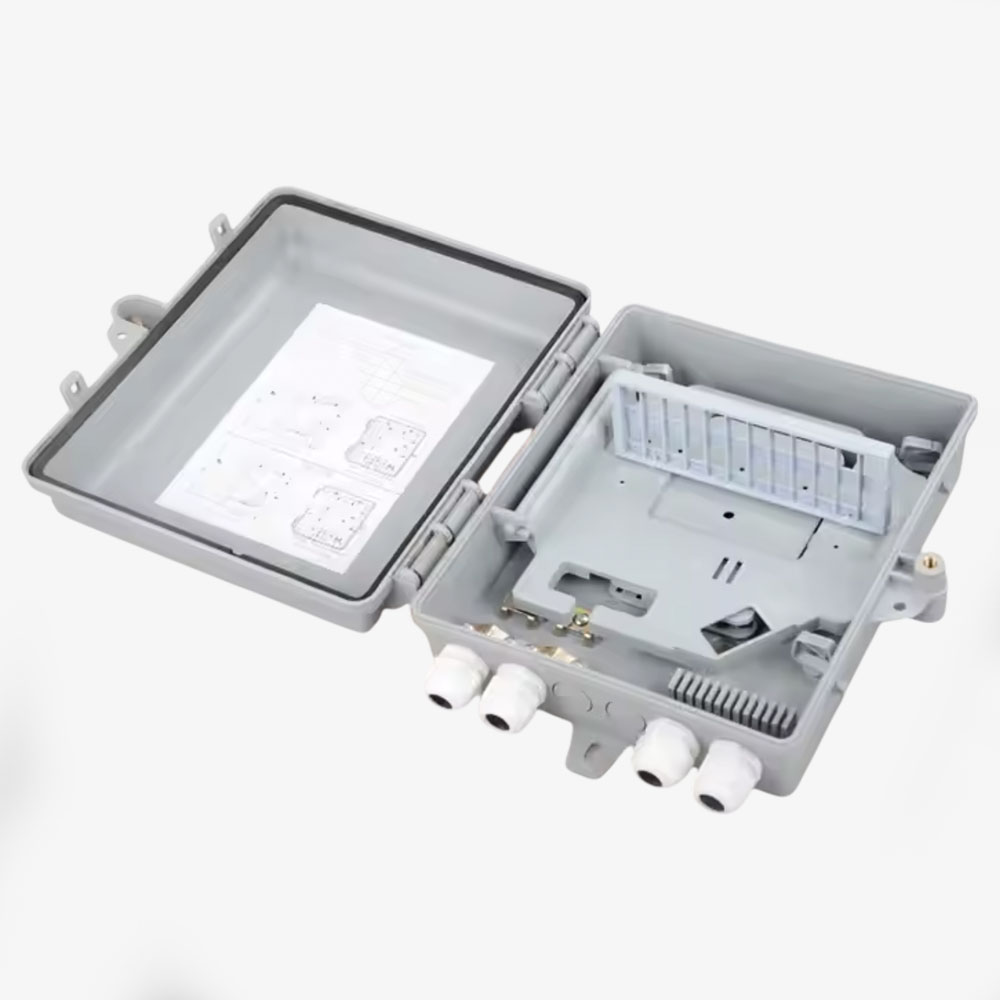

FTTH kutu veya GPON kutusu adıyla ürün ararken kaç abone kolu gerektiğini ve kutunun bina içi mi dışı mı olacağını belirtin. SC/APC ve SC/UPC gibi bağlantı türlerini yalnız renkten tahmin etmeyin; karşılaşan konnektör yüzeylerini uygun cila tipiyle eşleştirin. Kaynaklı bağlantıyla adaptörlü bağlantının ihtiyaç duyduğu parçalar farklıdır.

Montaj ortamını yalnız kategori adına göre seçmeyin

Yer altındaki bir ek noktası, duvar üzerindeki dağıtım kutusu ve daire içindeki bağlantı noktası farklı koşullara sahiptir. İlgili ürünün koruma sınıfını, dış ölçüsünü ve kablo giriş çaplarını kendi teknik belgesinden kontrol edin. Aynı kategoride bulunmaları, bütün ürünlerin aynı IP düzeyinde veya her montaj yöntemine uygun olduğunu göstermez.

Kutu kapağının açılması, fiber payının saklanması ve kabloların gövdeye sabitlenmesi için yer bırakılmalıdır. Montajı yalnız duvarda kapladığı ölçüyle düşünmek, daha sonra bir bağlantıya erişimi zorlaştırabilir. Kullanılmayan girişlerin kapatılması ve uygun sızdırmazlık parçalarının kullanılması da kurulum planına dahildir.

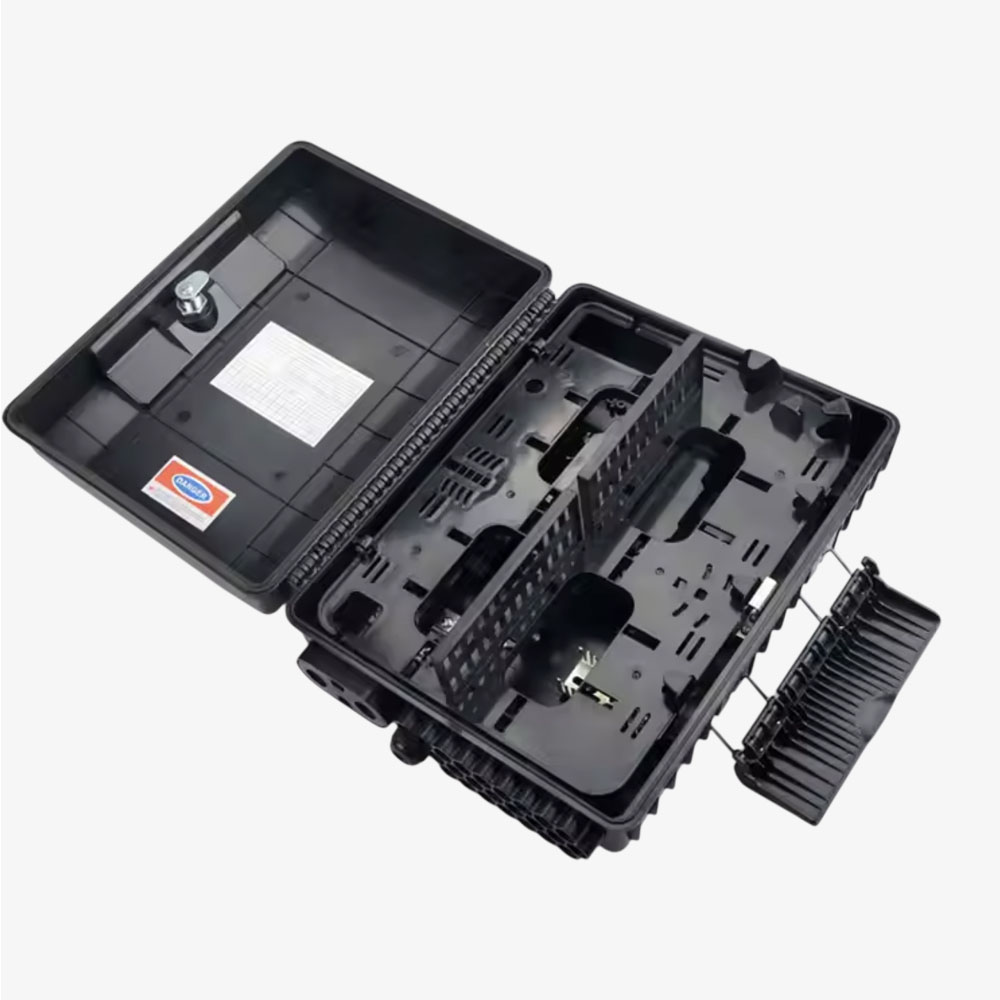

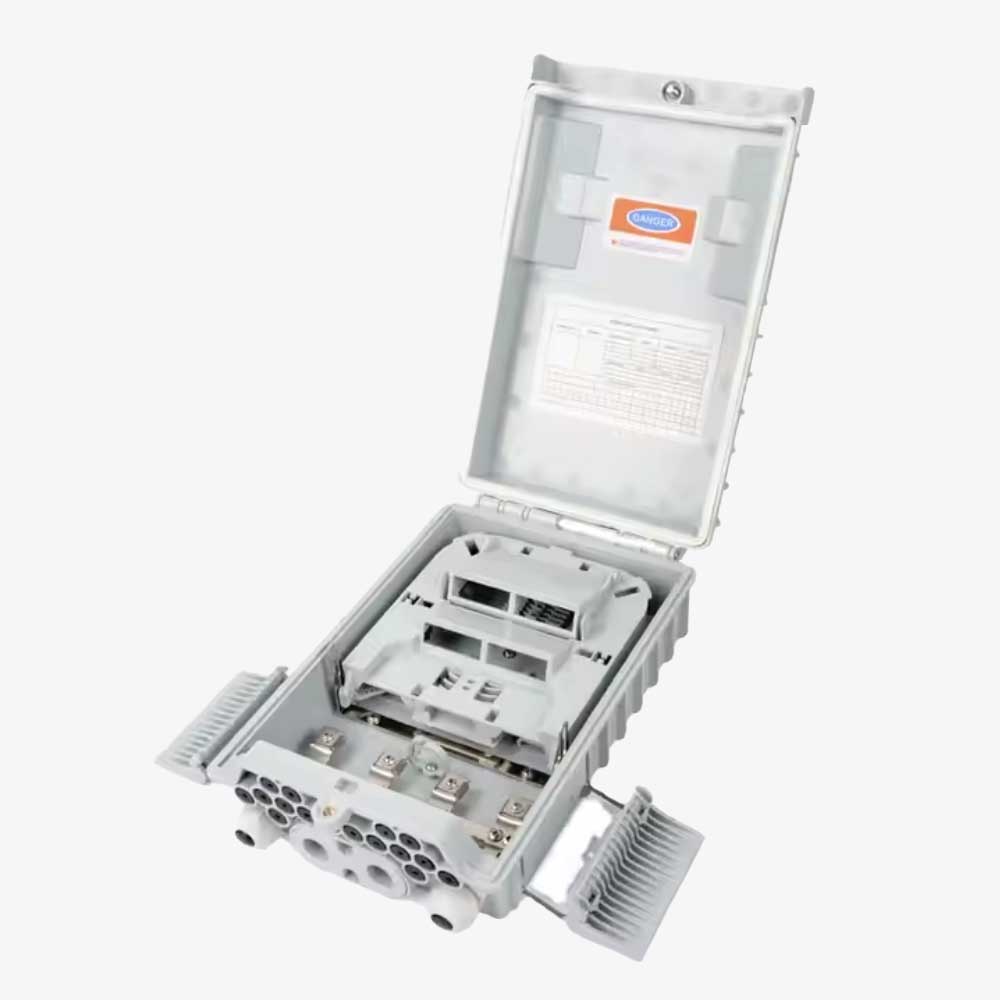

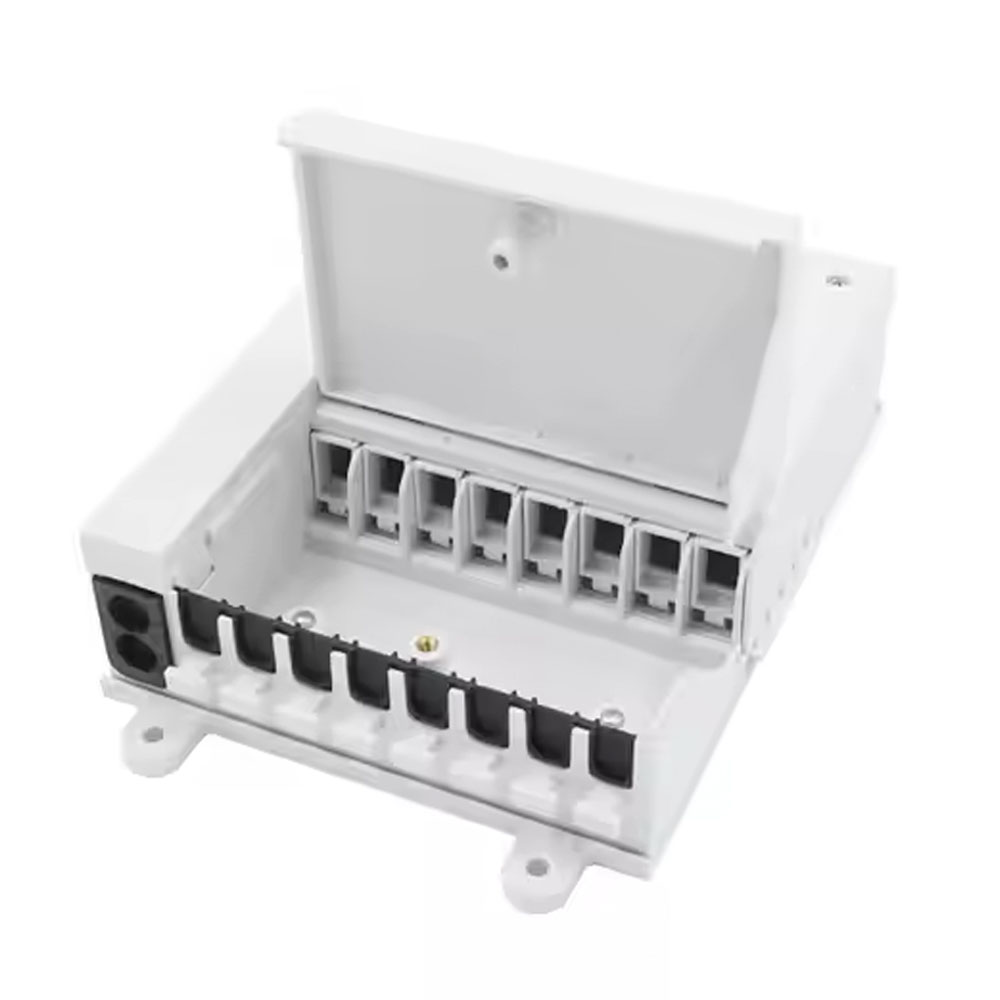

Optik dağıtım kutusu olarak aranan gövdeler, bağlantıların sahadaki yerleşimini düzenler. Bir ODK kutusu boş veya splitterli olabilir; fiber optik bölücü ise gövdenin kendisi değil, optik gücü çıkışlara ayıran bileşendir. Kutu kapasitesi ve bölme oranı malzeme listesinde ayrı yazılmalıdır.

Teklif ve sipariş için hangi bilgileri hazırlamalısınız?

Gelen ve giden kabloların sayısını, dış çaplarını, ek yapılacak fiberleri, adaptör türünü ve gerekiyorsa splitter oranını yazın. Kaset, adaptör, pigtail, ek koruyucu ve montaj donanımından hangilerinin dahil olduğunu ayrı görmek, teklifleri aynı kapsamda karşılaştırmanızı sağlar.

Kabinet içinde ön bağlantı düzeni kuruyorsanız fiber optik patch panel grubunu da değerlendirin. Sonlandırma tarafında pigtail ve cihaz bağlantısında patch cord ihtiyacı doğabilir. İngilizce kaynaklarda geçen splice closure, termination box ve optical splitter adlarını bu görev ayrımıyla okumak, benzer ürün isimleri arasında doğru gruba ulaşmayı kolaylaştırır.
