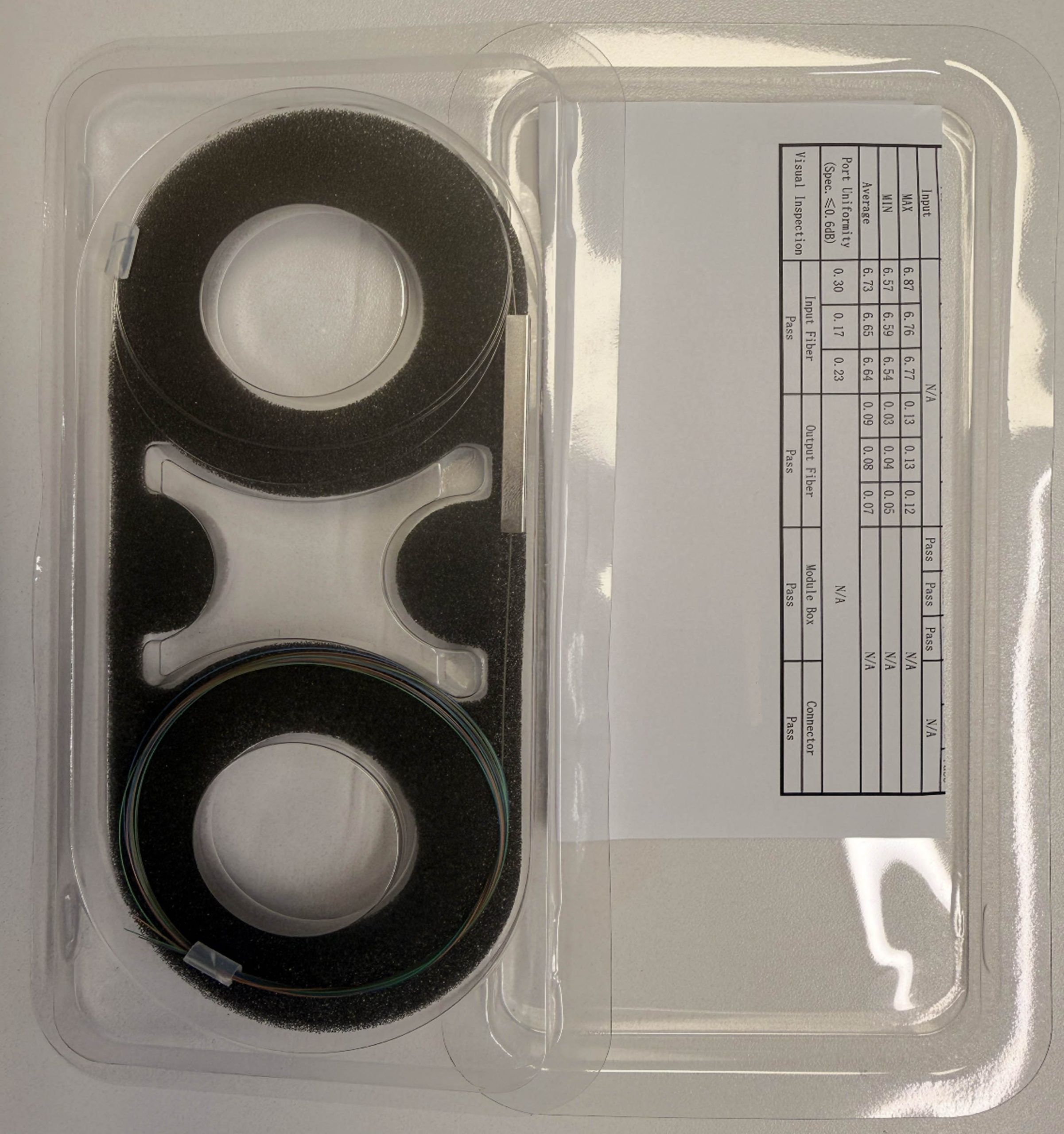

1×4 Optik Bölücü G657.A2 Konnektörsüz – PLC Splitter

1×4 konnektörsüz bölücü, dağıtımın dört ayrı hatta açıldığı nokta için G657.A2 fiberli bir PLC seçeneğidir. Bir girişe karşılık dört çıkış bulunur; fiberlerin uçlarında hazır konnektör yer almaz. Küçük bir abone grubunu aynı ek noktasında toplamak veya projedeki bölme kademesini dört kola ayırmak istediğinizde, bu yapı ekli sonlandırma düzenine göre değerlendirilir.

Dört hattı aynı noktadan çıkarmak

Dağıtım kutusundan farklı yönlere giden dört hattı düşünün: her birinin güzergâhı, sonlandırma noktası ve ileride erişilecek eki farklı olabilir. 4 çıkışlı PLC kullanımı bu kolların ortak girişini tek bir noktada toplar. Montaj çiziminde çıkışları yalnız sıra numarasıyla değil, gidecekleri hatla birlikte belirtmek sonraki ekiplerin işini kolaylaştırır.

Çıkış sayısı kadar dağıtımın hangi aşamada yapılacağı da önemlidir. İlk kademede kullanılan bir bölücünün arkasına başka bölücüler eklenecekse, toplam bölme düzeni baştan hesaplanır. Doğrudan son kullanıcıya giden bir kol ile başka bir dağıtım noktasına devam eden kol aynı değerlendirmeyle ele alınmaz. Her güzergâhta kablo, ek ve varsa konnektör kayıpları toplam bütçeye katılmalıdır.

1×4 konnektörsüz bölücü için kutu seçimi

Hazır adaptör yuvaları olan bir kaset aramıyorsanız, konnektörsüz uçlar kutu içindeki ek planına göre sonlandırılabilir. Bunun için bölücü gövdesinin oturacağı alanı ve fiberlerin ek tepsisine gideceği yolu birlikte kontrol edin. Giriş ve dört çıkışın ek koruyucuları yerleştirildiğinde kutunun kapatılabilmesi, bakım için tekrar açıldığında da fiberlerin gerilmemesi gerekir.

G657A2 splitter fiberi, bükülmeye karşı geliştirilmiş bir sınıfa aittir. Yine de uygun yarıçap bırakılması ve liflerin sıkıştırılmaması gerekir. Gövdeyi yerleştirdikten sonra fazla fiberi rastgele doldurmak yerine kasetin yönlendirme kanallarını kullanın. Uç uzunluğu ve gövde boyutu, kullanılacak kutuyla karşılaştırılması gereken ürün bilgileridir; başka bir markanın ölçülerini bu model için geçerli saymayın.

Ürünü tanımlayan bilgiler

Kurulum tamamlanınca dört kolu da ölçün

1×4 fiber splitter takıldıktan sonra yalnız girişte sinyal görülmesi, bütün çıkışların uygun çalıştığını göstermez. Her kolu kendi hat numarasıyla ölçmek gerekir. Sonuçları kaydettiğinizde sonradan eklenen bir kablonun veya değişen bağlantının etkisini karşılaştırabilirsiniz. Kullanılmayan çıkışların fiber uçları da korunmalı ve hangi kolun boş olduğu kutu içinde anlaşılmalıdır.

Pasif optik bölme, sinyali kayıpsız çoğaltan bir işlem değildir. Bu 1×4 konnektörsüz bölücü için proje hesabında kullanılacak kayıp sınırını ürünün doğrulanmış teknik bilgisiyle belirleyin. Sabit bir internet hızı veya bütün mesafeler için çalışma garantisi yalnız bölücü seçimiyle verilemez; aktif cihazlar ve hattın tamamı sonucu belirler.

Dağıtım ihtiyacı değişiyorsa iki çıkışlı eklenebilir bölücü ile sekiz çıkışlı G657.A2 modeli arasında çıkış sayısını ve optik hesabı birlikte karşılaştırabilirsiniz.

Four-output unterminated splitter

This 1×4 PLC unit uses G657.A2 fiber with no pre-installed connectors. It supports a splice-based layout for four outgoing branches. Confirm enclosure space, fiber routing and the loss budget of each branch before installation.
