Uniboot patch cord ile LC duplex bağlantıları düzenleme

LC duplex portların yan yana sıralandığı bir panelde kablo sayısı kısa sürede artar. Uniboot patch cord, iki fiberi ortak bir kablo gövdesinden taşıyarak bağlantının kabin içindeki takibini kolaylaştırır. Bu sayfada iki ucu da LC UPC olan OS2 single mode ve OM3 multimode modeller bulunur. Her ikisi de duplex bağlantı içindir; fiber sınıfları farklı olduğu için mevcut hatta göre seçilmelidir.

Uniboot adı ortak çıkış yapısını anlatır. Klasik duplex kablodaki yan yana ilerleyen iki ayrı kol yerine, kablo yolu boyunca ortak bir gövde kullanılır. Bu yapı yoğun kablolamada yerleşime yardımcı olur; ancak panelin kapasitesini veya aktif cihazın hızını artıran bir elektronik işlevi yoktur.

LC LC uniboot hangi portlara bağlanır?

Buradaki ürünlerin her iki tarafı LC UPC duplex bağlantıya yöneliktir. Bir tarafta SC port varsa doğrudan LC LC kablo seçilmez; uygun farklı uçlu patch cord değerlendirilir. LC APC port için de UPC ürünü kullanmak doğru olmaz. Konnektör ailesi kadar temas yüzeyinin parlatma türü de karşılıklı eşleşmelidir.

Panelden cihaza veya iki LC bağlantı noktası arasında kullanılacak boyu ölçerken kablo yöneticilerinden geçen gerçek yolu hesaplayın. Sadece iki cihaz arasındaki dik mesafeyi ölçmek, kapak ve servis payını gözden kaçırabilir. Konnektörü sürekli gergin tutacak kadar kısa kablo seçmeyin; fazla uzunluğu da sıkı halkalar hâlinde toplamayın.

OS2 single mode mu, OM3 multimode mu?

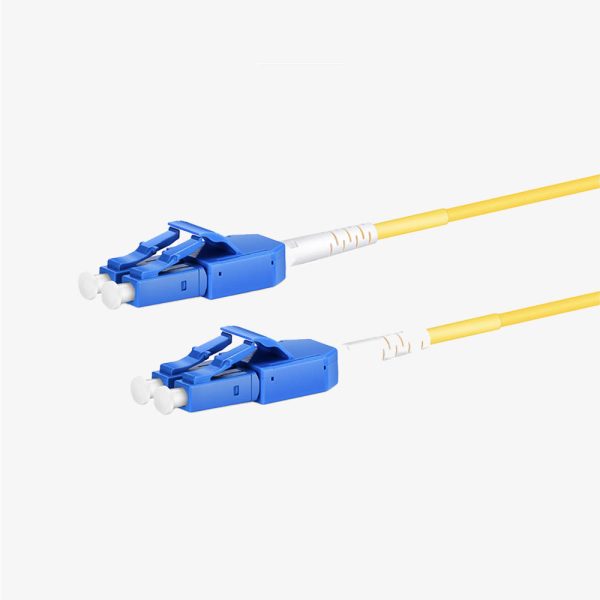

OS2 uniboot patch cord single mode bağlantılar için, OM3 uniboot patch cord ise OM3 multimode altyapı için değerlendirilir. Aynı LC UPC gövdeye sahip olmaları optik olarak birbirinin yerine kullanılabileceklerini göstermez. Ana kablonun, paneldeki pigtailin ve aktif cihaz portunun fiber türünü birlikte kontrol edin.

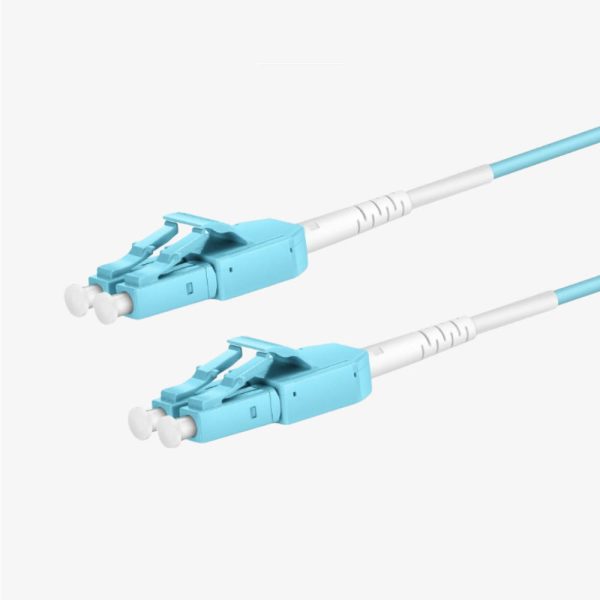

OM3 seçeneğinde 50/125 µm multimode fiber sınıfı söz konusudur. Single mode ve multimode arasındaki seçim kablo renginden önce teknik tanıma dayanmalıdır. Bağlantının taşıyacağı hız ve mesafe ise kablo sınıfına ek olarak transceiver, dalga boyu, toplam hat uzunluğu ve bağlantı kayıplarıyla belirlenir.

Duplex yapı ve gönderme–alma yönü

Duplex patch cord iki fiber içerir. Yaygın iki fiberli bağlantıda biri gönderme, diğeri alma yolu olarak kullanılır. Bir uçtaki gönderme konumunun karşıdaki doğru alma konumuna ulaşması gerekir. Kurulumdaki polariteyi kablonun uç işaretleri ve cihaz port planıyla doğrulayın.

Uniboot ürün ailesinde farklı üreticiler polarite çevirme veya erişimi kolaylaştıran mekanizmalar sunabilir. Buna rağmen “uniboot” yazması, her modelde aletsiz polarite değişimi ya da push-pull parça bulunduğunu kanıtlamaz. Buradaki modelin kendi açıklamasında belirtilmeyen bir mekanizmayı var kabul etmeyin; konnektörü zorlayarak açmaya çalışmayın.

2 mm LSZH bilgisini nasıl değerlendirmeli?

Bu ürünlerde belirtilen 2 mm kablo ölçüsü, ortak gövdenin fiziksel yapısına ilişkin bir bilgidir. Aranan LC LC patch cordun port uyumu ve fiber sınıfından ayrı kontrol edilir. Dar alan planında kablo çapı kadar konnektörün tutulabileceği ve çıkarılabileceği alan da önemlidir.

LSZH kaplama, düşük duman ve halojensiz malzeme yapısını ifade eder. Tek başına bir dış ortam dayanım sınıfı veya yangın performans belgesi yerine geçmez. Kabloyu hangi ortamda kullanacağınızı ve proje şartlarını ürünün teknik bilgileriyle karşılaştırın. Uzun dış saha güzergâhında kullanılacak kablo ayrı özellikler gerektirebilir.

OM3 patch cord arayanlar burada multimode uniboot modeli; single mode patch cord arayanlar OS2 modeli karşılaştırabilir. LC duplex patch cord iki fiber konumunu birlikte taşır. Uniboot düzeni bu iki fiberin kablo yolu boyunca ortak gövdede ilerlemesini sağlar.

Yoğun panelde bağlantı yönetimi

Uçları port numaralarıyla etiketleyin, kabloyu yatay ve dikey yöneticilerden geçirin ve bükülme sınırlarını koruyun. Bağlantıdan önce konnektörleri inceleyip temizlemek, yeni kablo takılmış olsa da atlanmamalıdır. Sonrasında hat ölçümünü ve port yönlerini kontrol edin.

İlave mekanik koruma gerekiyorsa zırhlı patch cord seçeneklerini, farklı uç aileleri gerekiyorsa standart fiber optik patch cordları inceleyebilirsiniz. İki özel yapıyı karşılaştırmak için özel patch cord ana kategorisine dönebilirsiniz.
