MTP Patch Panel ve MPO Patch Panel

MTP patch panel, uyumlu kasetleri kabinet içinde taşıyan ve bağlantıların yerleşimini düzenleyen panel gövdesidir. MPO patch panel veya MTP/MPO panel adlarıyla da karşılaşabilirsiniz. Bu kategoride 19 inç kabinet için 1U dört kasetli ve 2U sekiz kasetli modellerle boş yuvaları kapatmak için blank kapak bulunur.

Panel seçerken yalnız rack yüksekliğini değil, takılacak kaset serisini ve kabloların hareket alanını da belirleyin. Boş gövde, LC bağlantılarını veya trunk sonlandırmalarını kendi başına sağlamaz. Kasetlerin ve diğer optik parçaların paket içeriğine dahil olup olmadığını ayrı kontrol etmek gerekir.

1U ve 2U panel kapasitesi

Tablodaki fiber sayıları, belirtilen kasetlerle yapılan kapasite hesabıdır; boş panelin donatılmış teslim edildiğini göstermez. Ayrıca 96 fiber ile 96 LC duplex port aynı değildir. İki fiberli LC duplex bağlantıda bu örnek 48 çift bağlantıya karşılık gelir. Farklı fiber adedindeki kasetlerle toplam kapasite de değişir.

Kaset kapasitesini yalnız ön yüzde görünen açıklık sayısından çıkarmayın. Yerleşim düzeni ve bir açıklıkta taşınan modül biçimi seriye göre değişebilir. Seçimde panelin teknik belgesindeki uyumlu kaset sayısını ve montaj çizimini esas alın.

19 inç kabinet uyumu kaset uyumuyla aynı mı?

Hayır. 19 inç ölçüsü rack tarafındaki montaj düzenini anlatır. Başka bir markanın veya serinin kasetinin bu panele oturacağını tek başına göstermez. Modül eni, derinliği, sabitleme noktaları ve kilitleme biçimi birlikte eşleşmelidir. “LGX”, “HD” veya benzer bir seri adı görülmesi de ölçü kontrolünün yerine geçmez.

Mevcut kabinet içinde cihazlar ve kablo yöneticileri zaten yer kaplıyorsa, panel derinliğini ve arka trunk dönüş alanını da ölçün. Kapak veya komşu donanım kasete baskı yapmamalıdır. Ön LC patch cordların takılıp çıkarılabildiği, etiketlerin okunabildiği ve bakım sırasında modüle ulaşılabildiği bir düzen hedefleyin.

Kasetleri ve trunk bağlantısını birlikte planlayın

Panel gövdesi fiber sınıfını veya polariteyi belirlemez. OM3, OM4, OM5 ya da single mode seçimi optik bileşenlerde yapılır. Aynı panelde kullanılacak MTP LC ve MPO LC kasetlerin mekanik uyumunun yanında arka trunk bağlantıları ve ön port planı da değerlendirilmelidir.

12 fiber, 24 fiber ve 2×12 fiber kasetleri yalnız toplam kapasiteye göre birbirinin yerine seçmeyin. Arka konnektör düzeni, pin yapısı ve polarite hattın tamamıyla eşleşmelidir. Bir panel satın almak bu optik eşleştirmelerin otomatik olarak çözüldüğü anlamına gelmez.

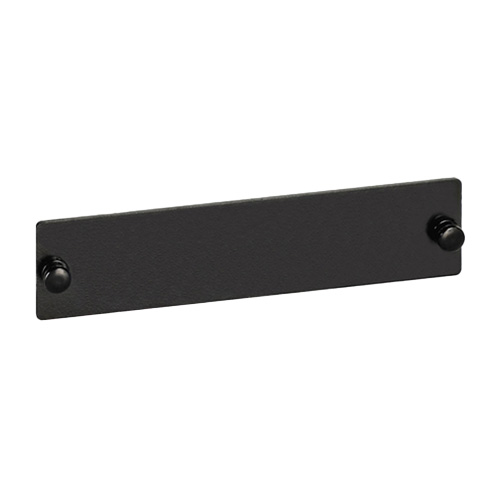

Blank kapak ne işe yarar?

Blank kapak, kullanılmayan uygun modül açıklığının kapatılmasında kullanılan mekanik parçadır. İçinde fiber dağıtımı veya adaptör bağlantısı bulunmaz. Boş yuvayı kapatmak, panel önünün daha düzenli kalmasına yardımcı olur; fakat bu parçaya bakarak bütün panel için sızdırmazlık veya özel bir IP koruması beyan edilemez.

Gelecekte eklenecek kasetler için boş alan bırakıyorsanız, kapakların panel serisine uygunluğunu da kontrol edin. Yeni modül alımında eski kapağı çıkarmanın yanı sıra arka kablo alanını ve ön bağlantı güzergâhını da yeniden değerlendirmek gerekir.

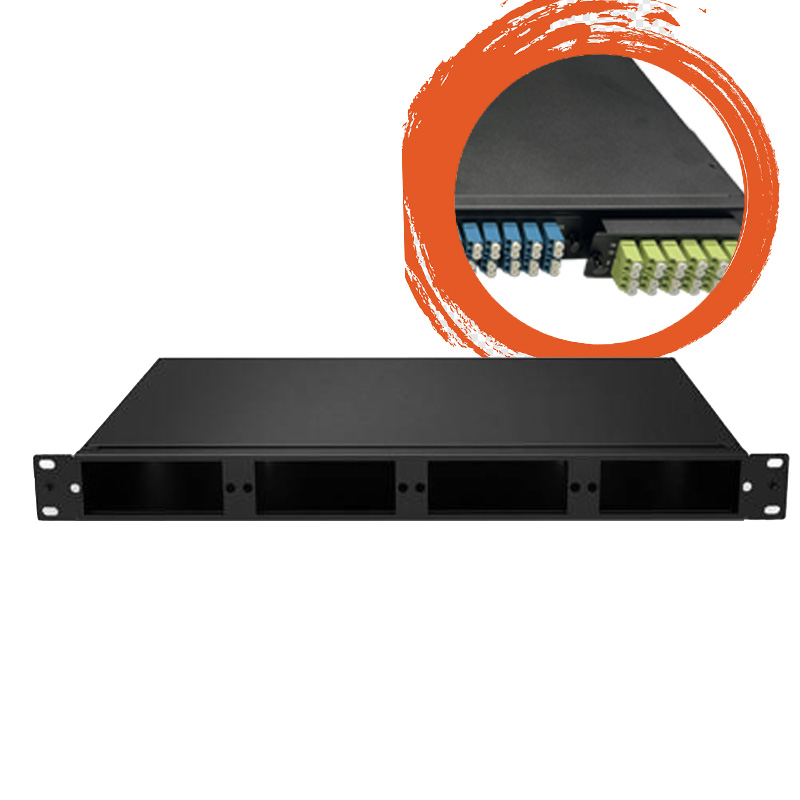

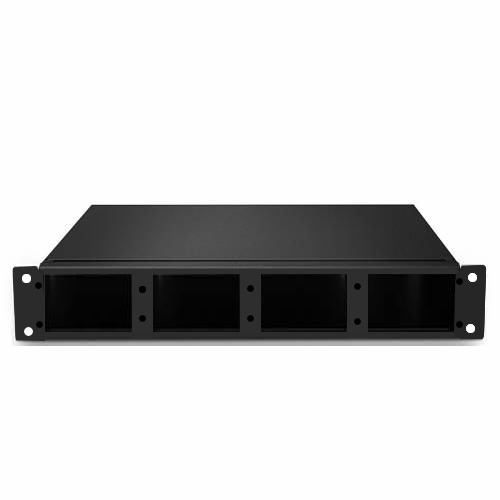

1U MTP panel bu seride dört, 2U MTP panel sekiz uyumlu kaset için değerlendirilir. 4 kaset MTP panel ve 8 kaset MTP panel aramalarındaki kapasite, gövdeye takılabilen modül adedidir. 19 inç fiber patch panel ölçüsü de kabinet montajını anlatır; başka serinin kaset uyumunu tek başına doğrulamaz.

Standart ODF ile MTP/MPO kaset paneli arasındaki fark

Klasik bir rack tipi ODF çoğunlukla ek kasetleri ve adaptörlü sonlandırma düzeniyle değerlendirilirken, bu gruptaki panel hazır MTP/MPO kasetlerin taşınmasına yöneliktir. İhtiyacınız kaynaklı fiberleri panelde sonlandırmaksa, yalnız benzer 1U gövdeye bakarak kaset taşıyıcısını seçmeyin.

İngilizce teknik belgelerde MPO cassette enclosure veya MTP rack patch panel ifadeleri kullanılabilir. Teklif karşılaştırmasında U yüksekliği, kaset kapasitesi, uyumlu seri, gövde derinliği ve dahil olan montaj parçalarını aynı kapsamda değerlendirin. Sistem içindeki diğer bileşenler için MTP/MPO ana kategorisine dönebilirsiniz.
