Fiber Optik ve Network Altyapı Çözümleri

Fiber optik kablo hangi güzergâhta kullanılacak?

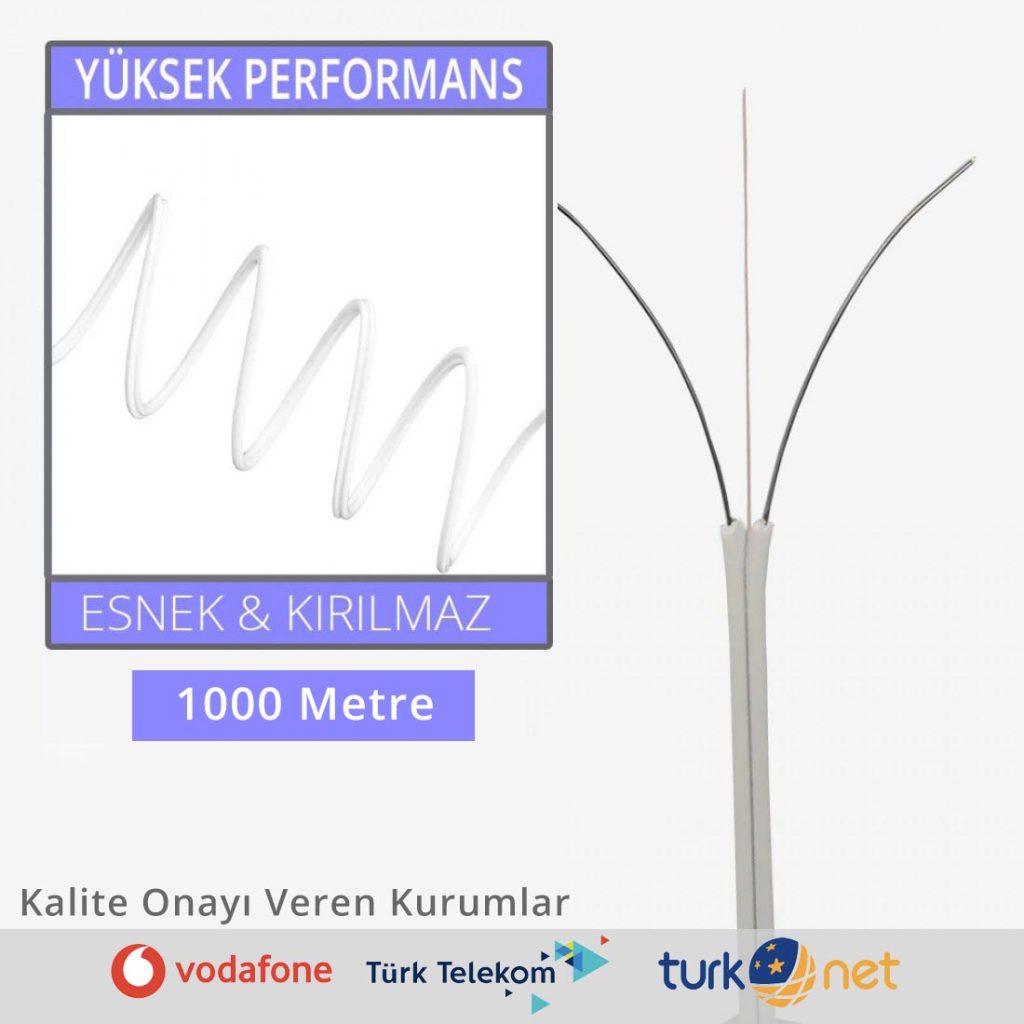

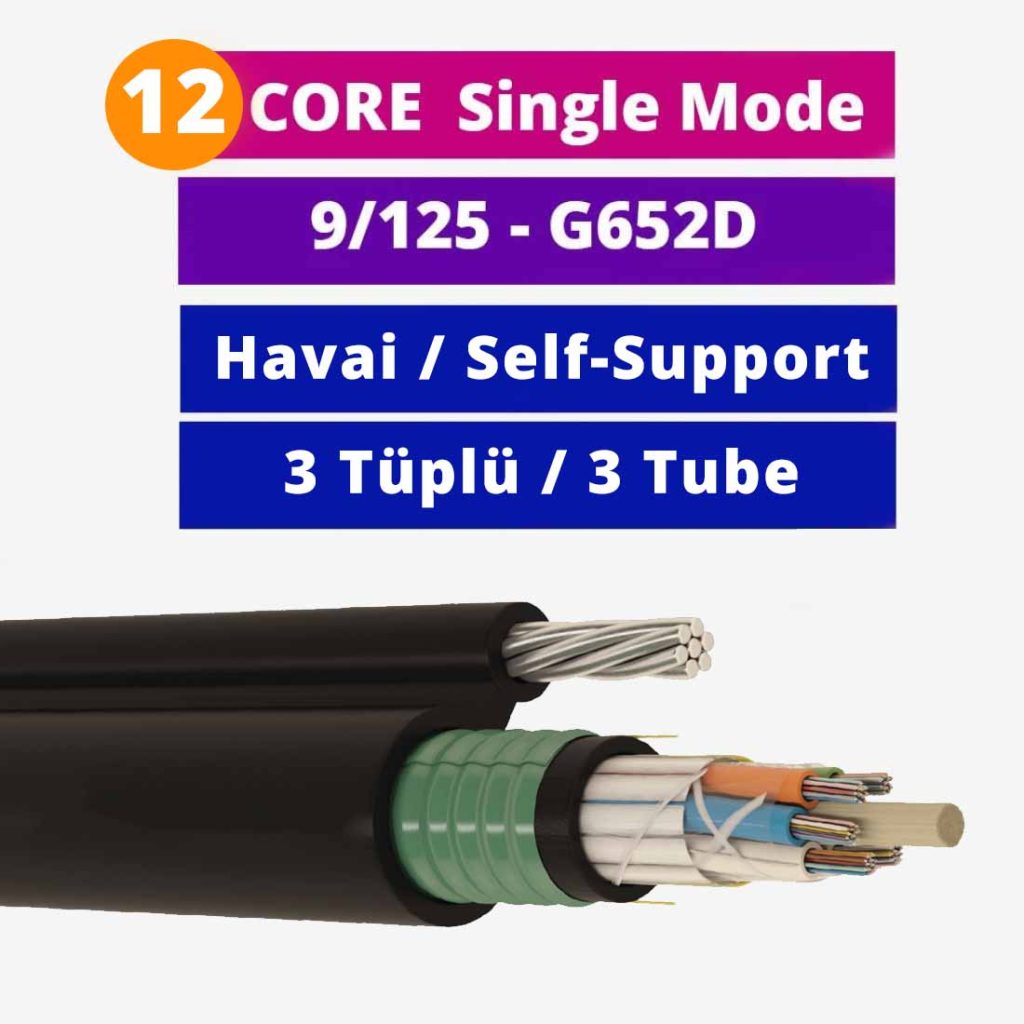

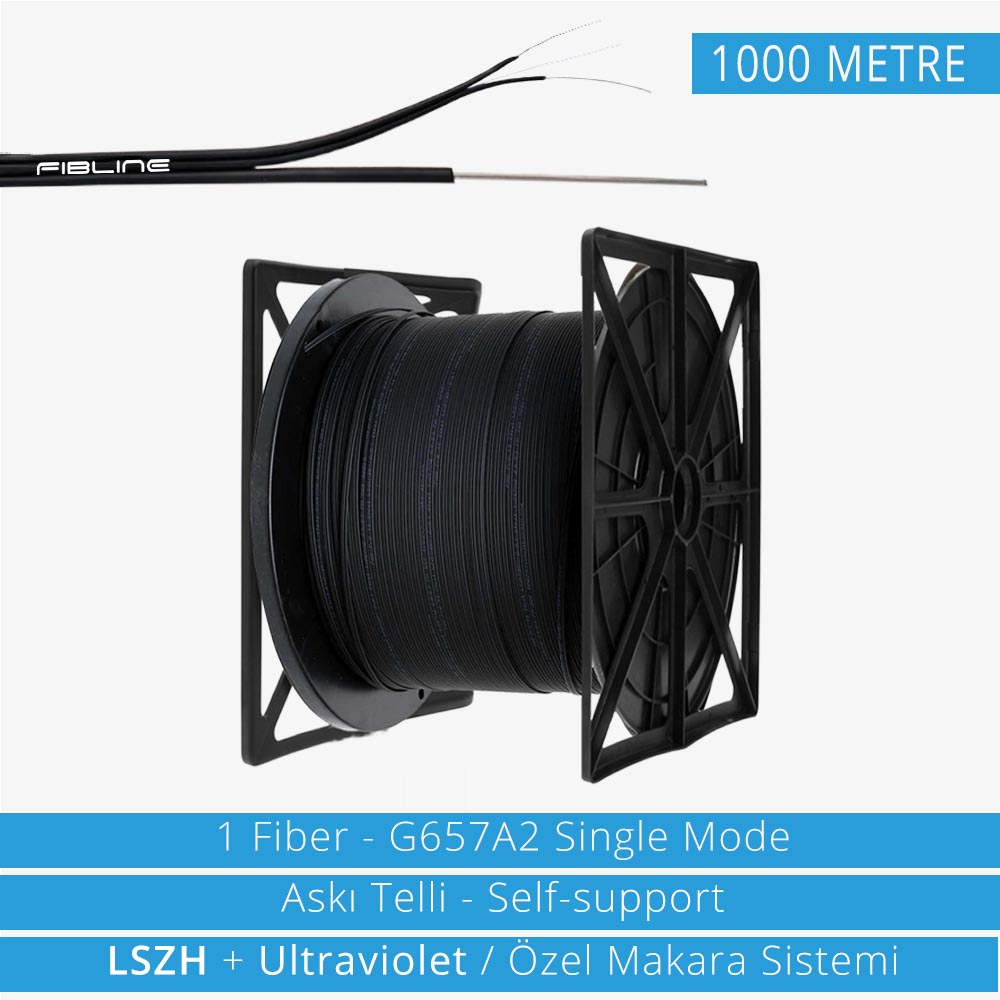

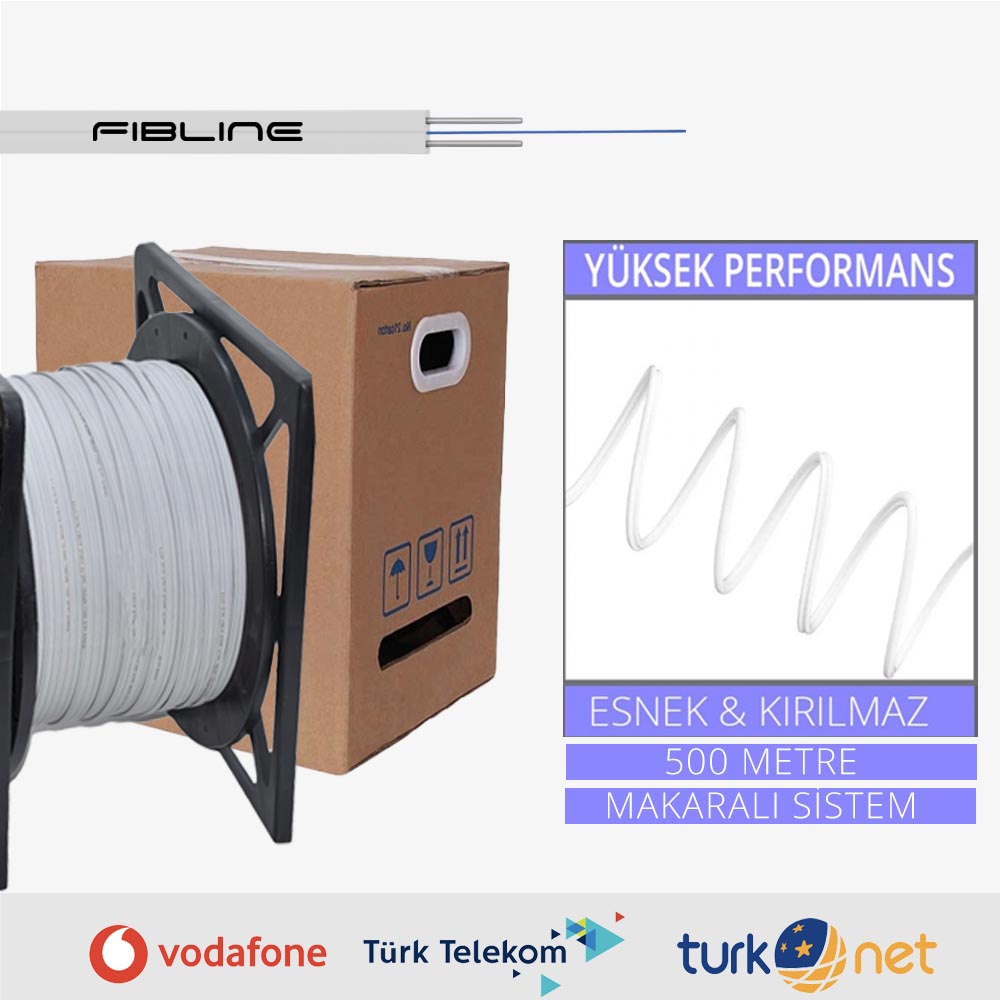

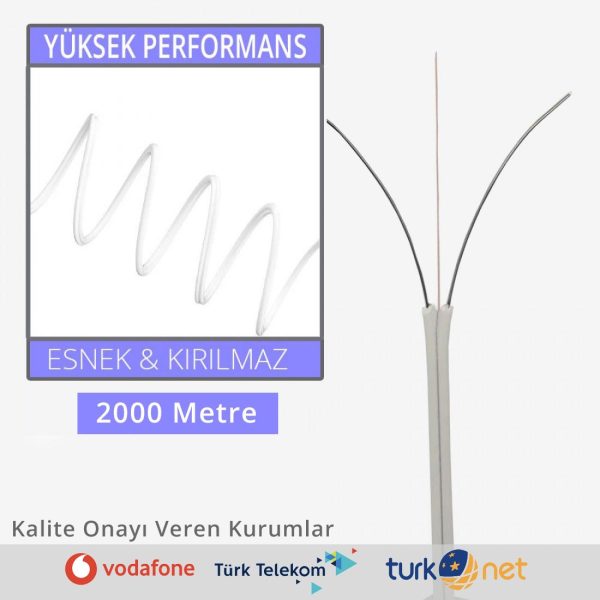

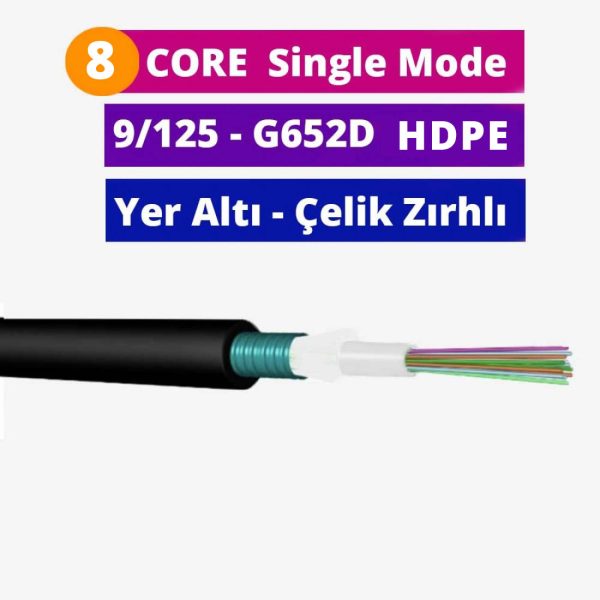

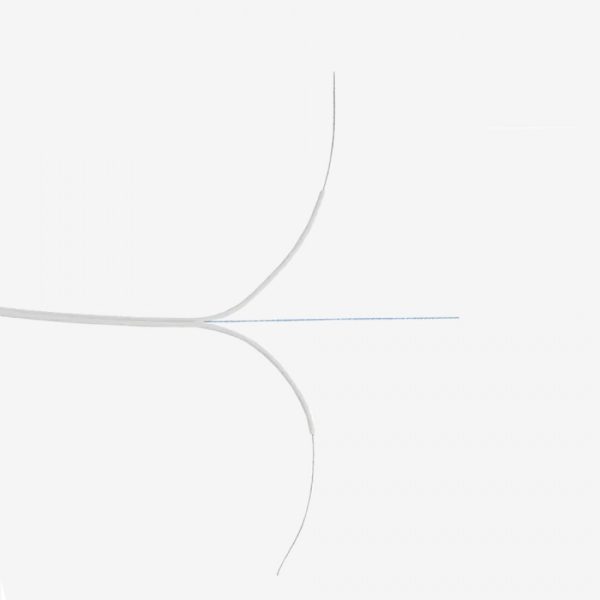

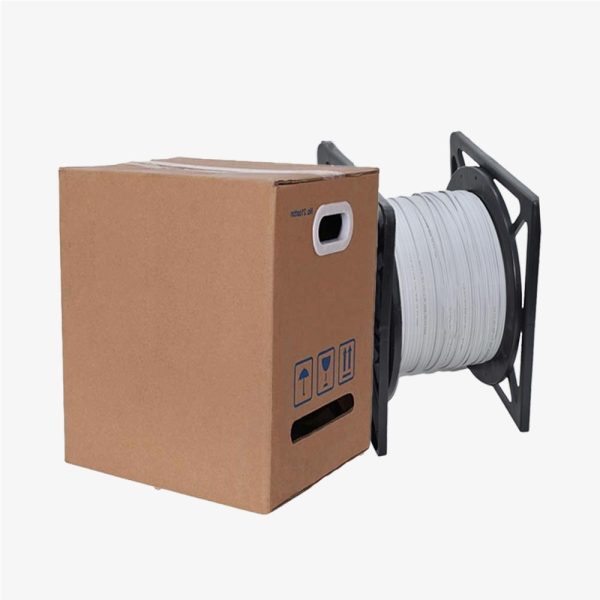

Fiber optik kablolar içinde bina içi, havai hat ve yer altı uygulamalarına yönelik farklı yapılar bulunur. Aboneye son bağlantıda OBK drop kablo; direkler arasındaki hatlarda fiber optik askı telli kablo seçeneklerini değerlendirin. Yer altı fiber optik kablo grubunda 4, 8, 12, 24, 48 ve 96 core seçenekleri vardır. Core burada fiber sayısını belirtir; aktif bağlantı veya cihaz portu sayısı anlamına gelmez. Boru içinde döşeme ile doğrudan gömme için aynı koşullar varsayılmamalı; kılıf, zırh ve mekanik sınırlar seçilen modelin föyünden kontrol edilmelidir.

Patch cord, pigtail ve fast connector ne zaman gerekir?

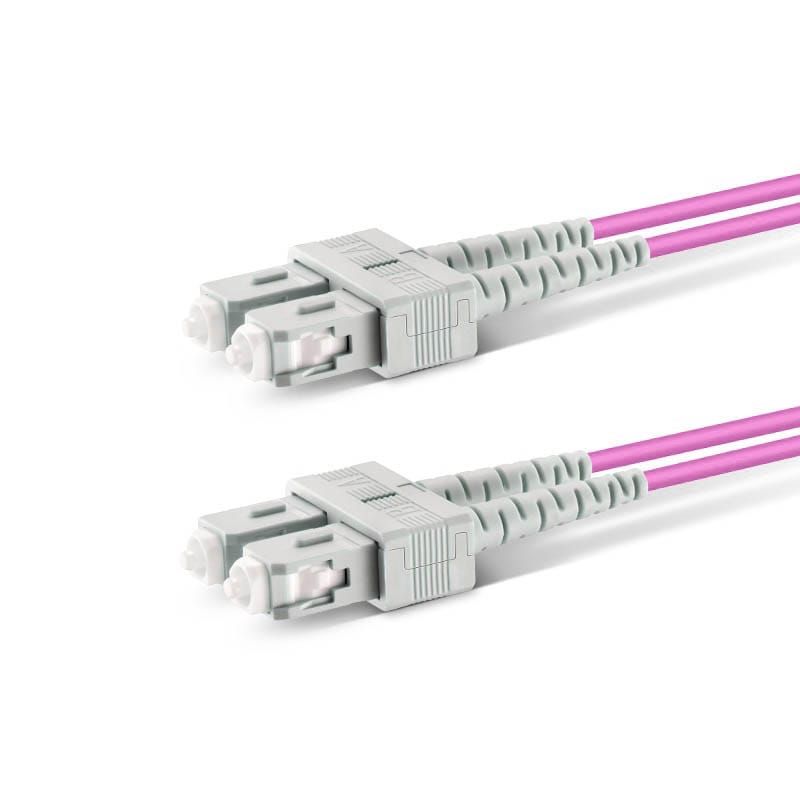

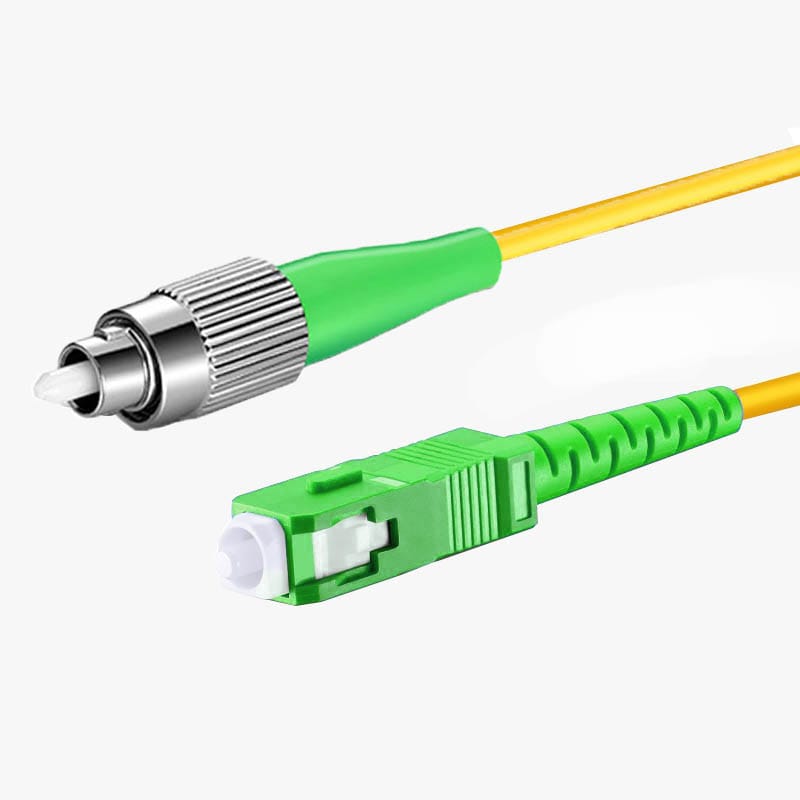

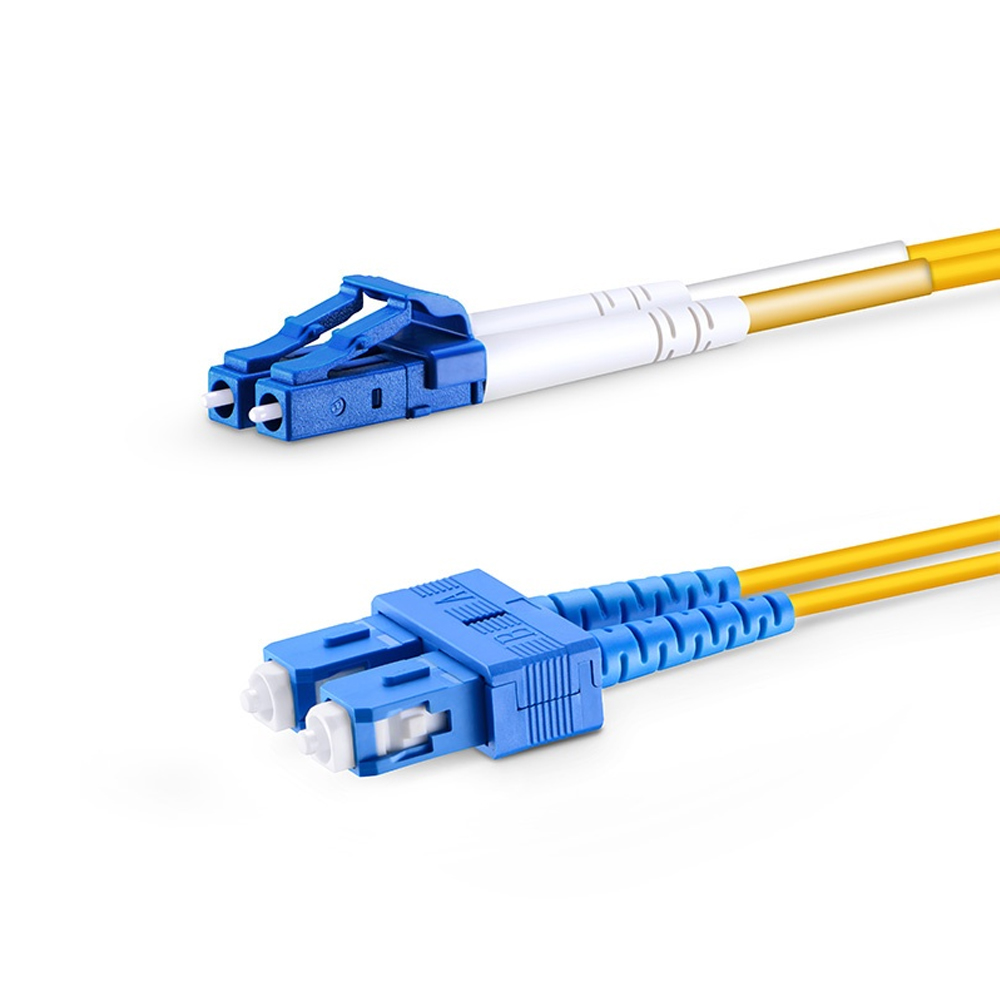

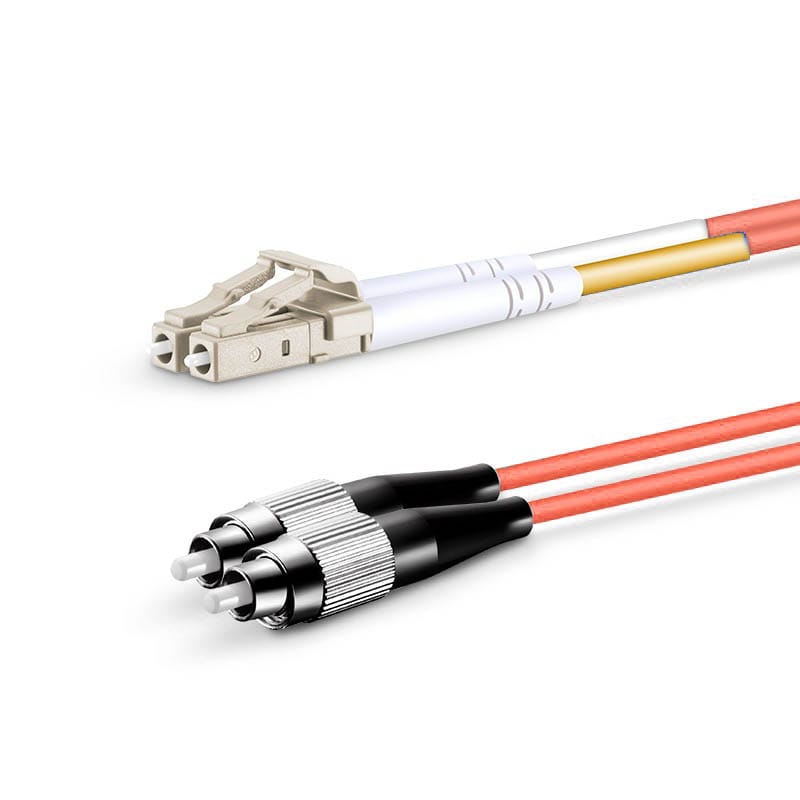

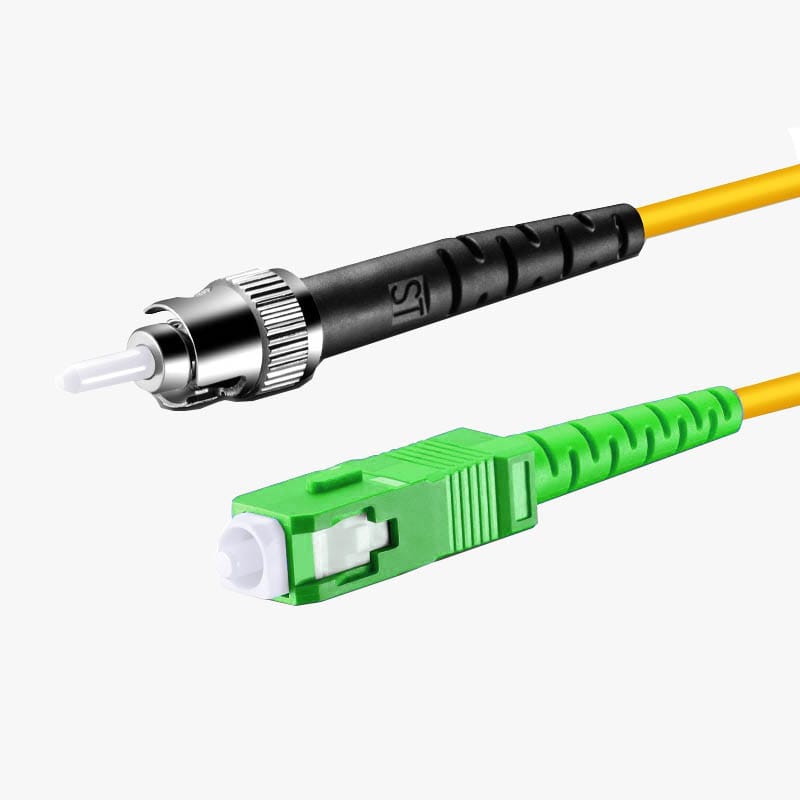

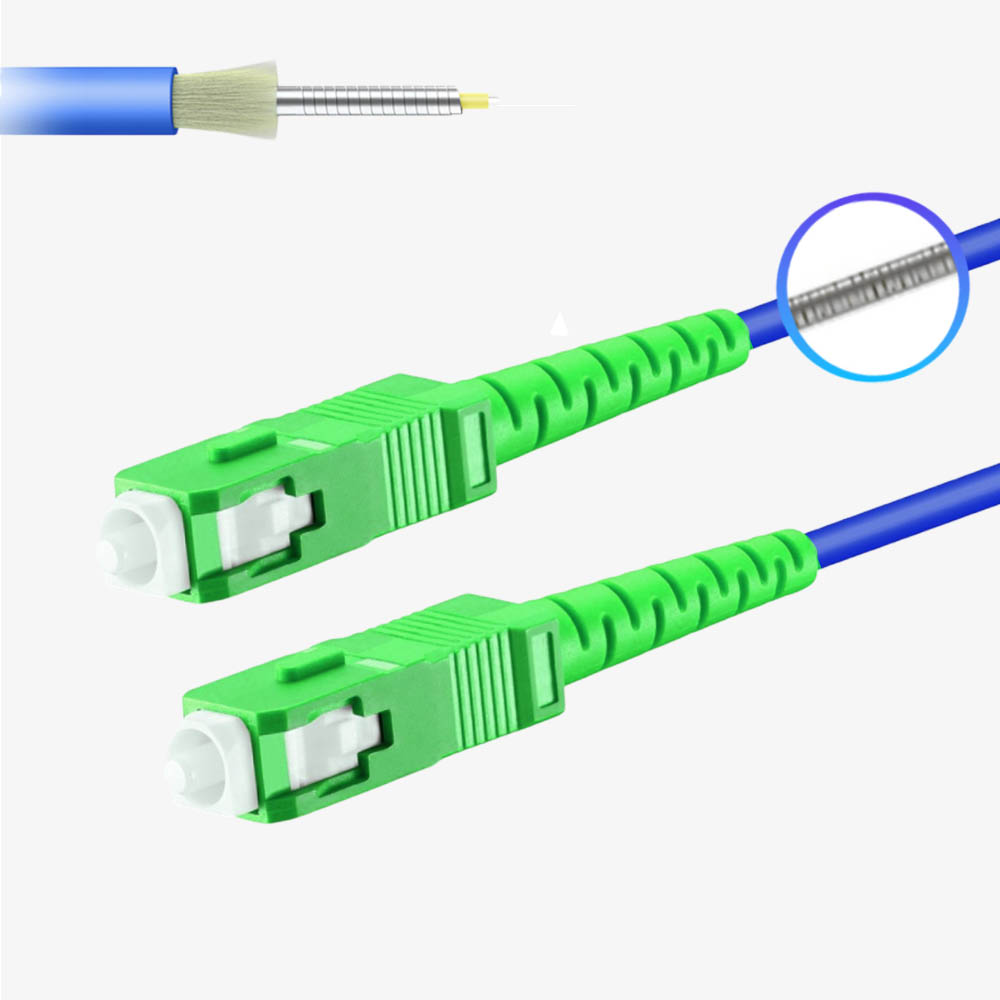

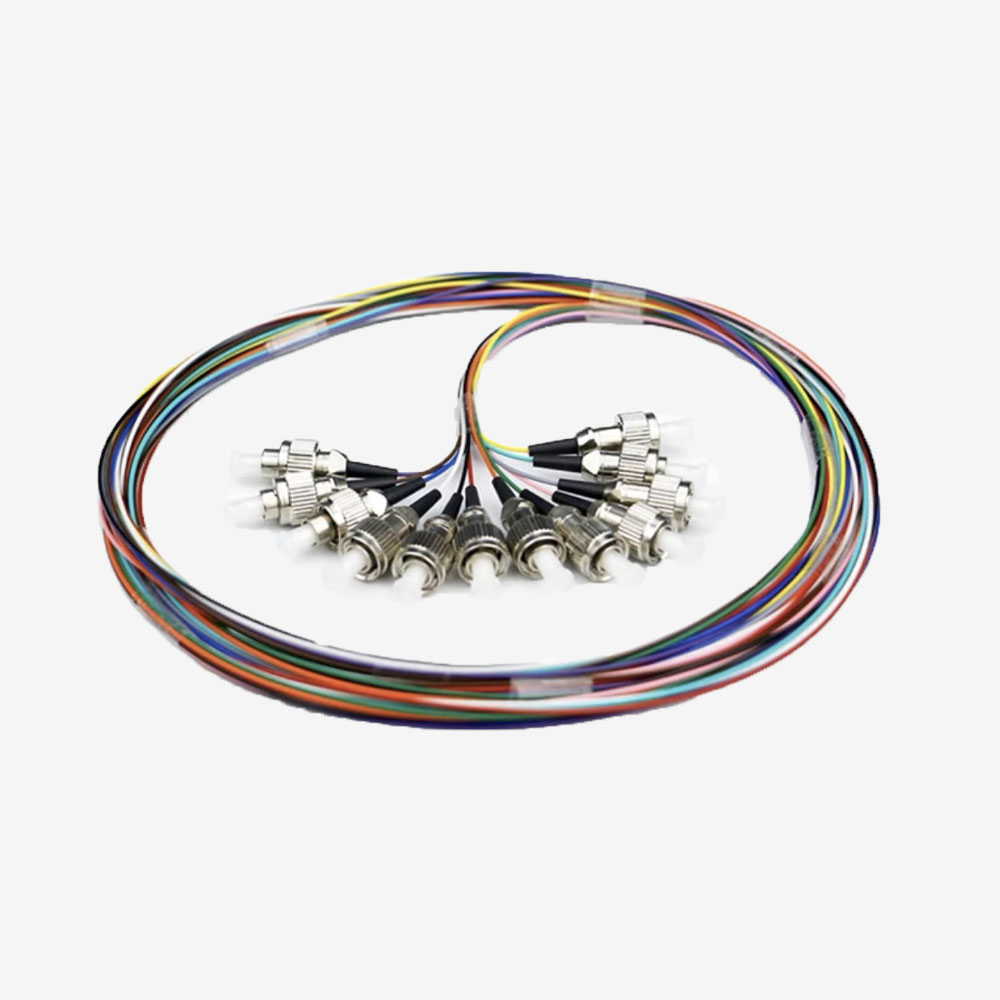

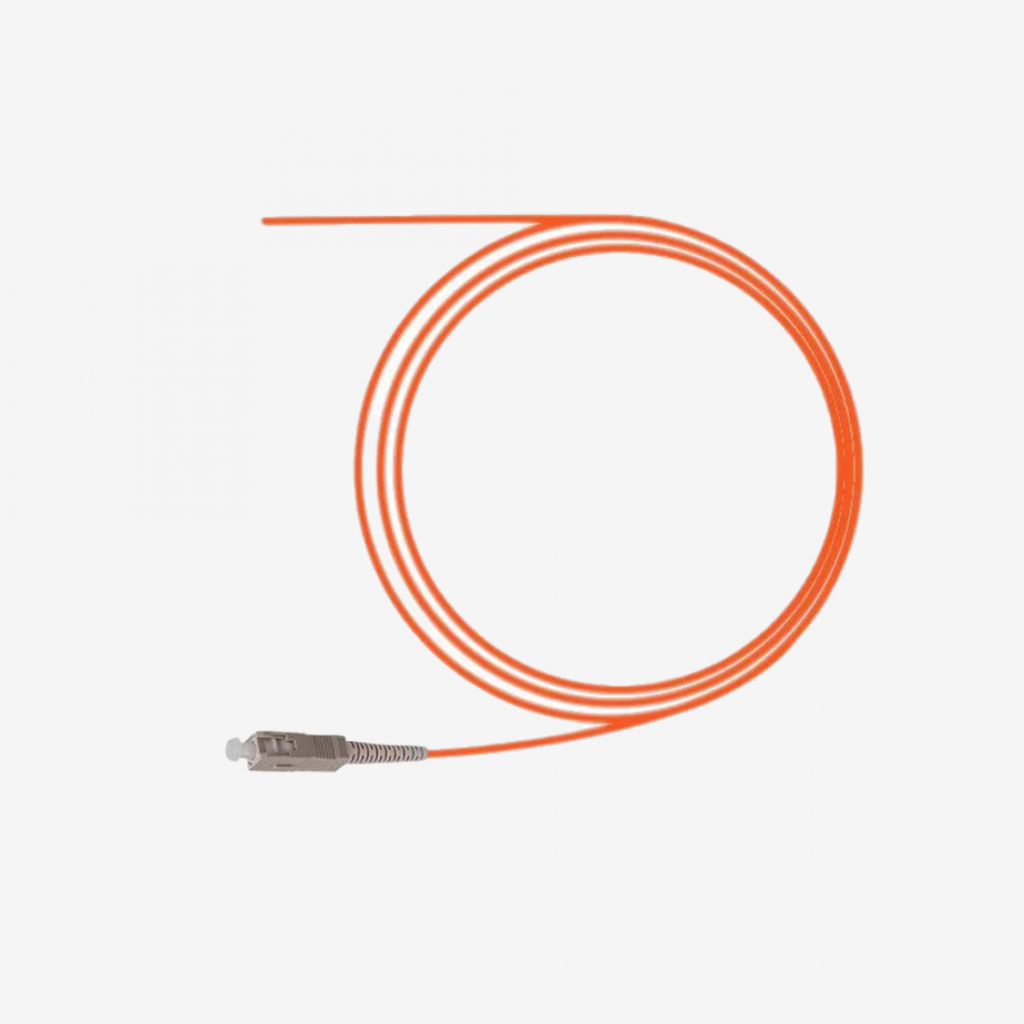

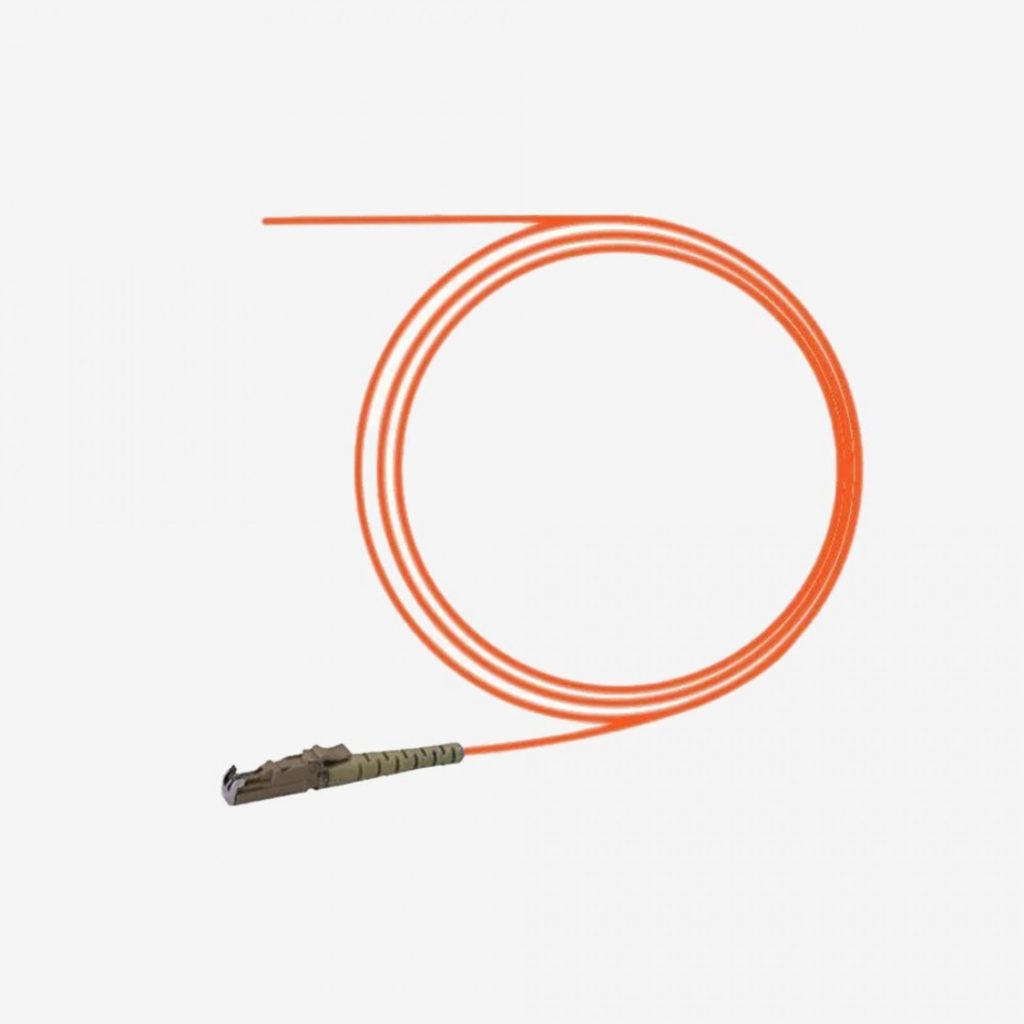

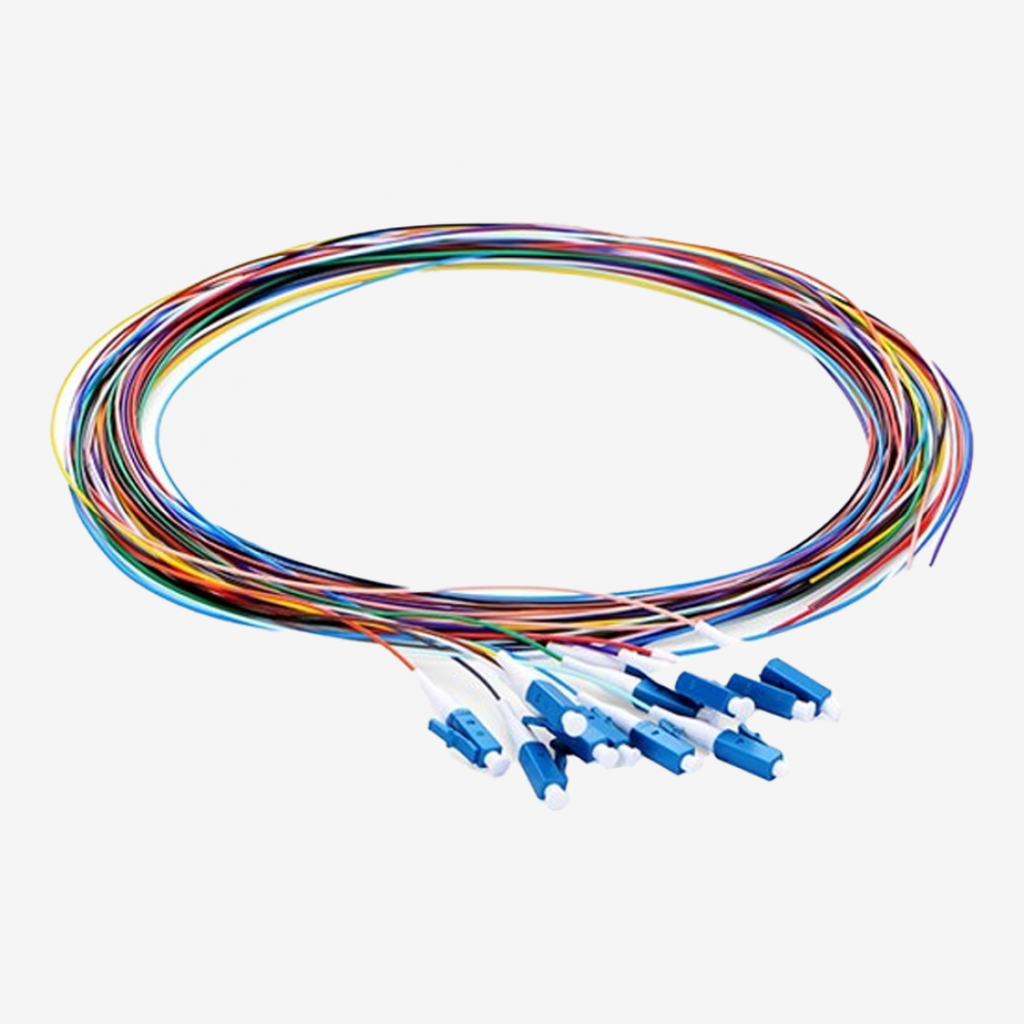

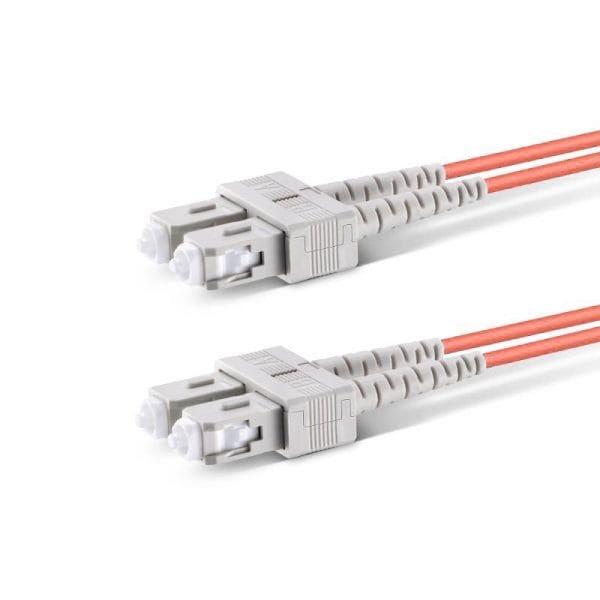

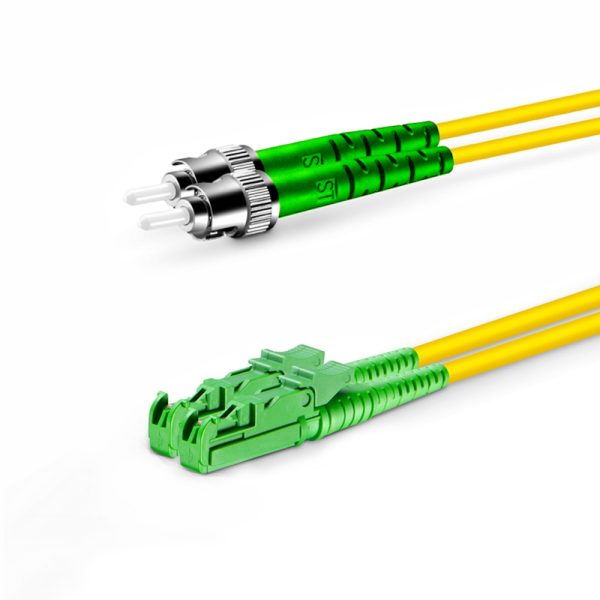

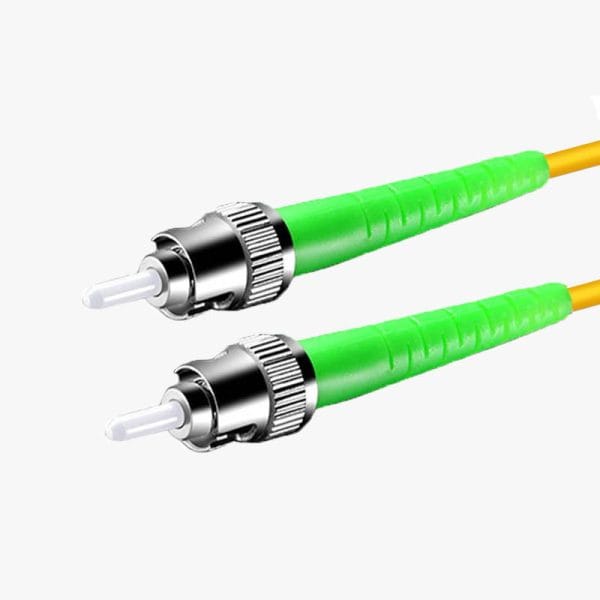

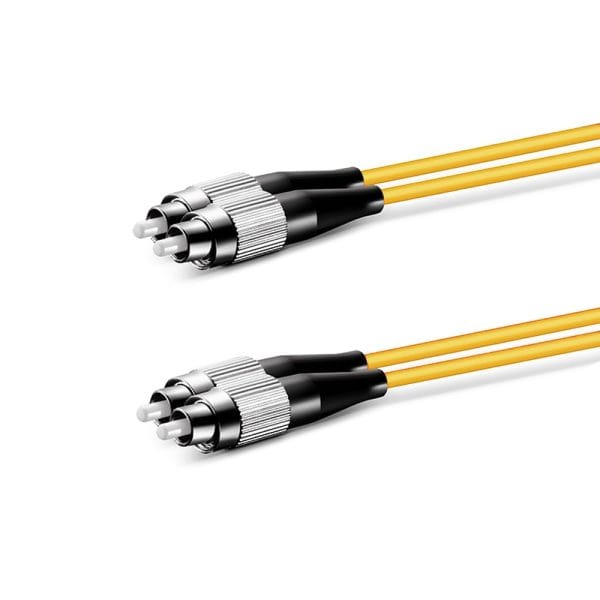

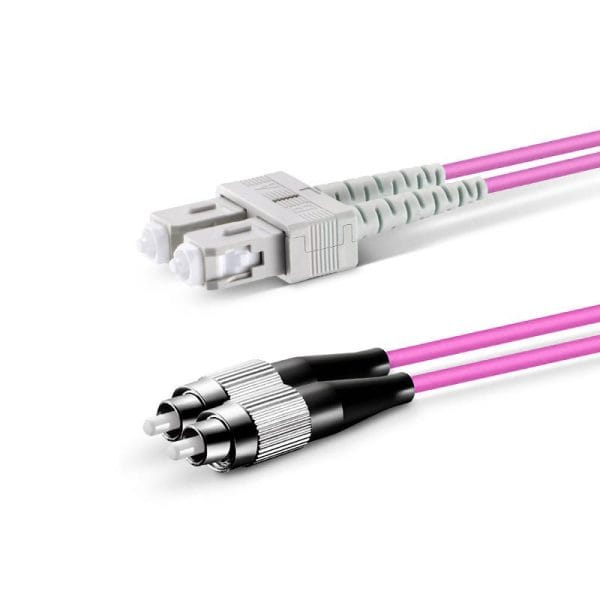

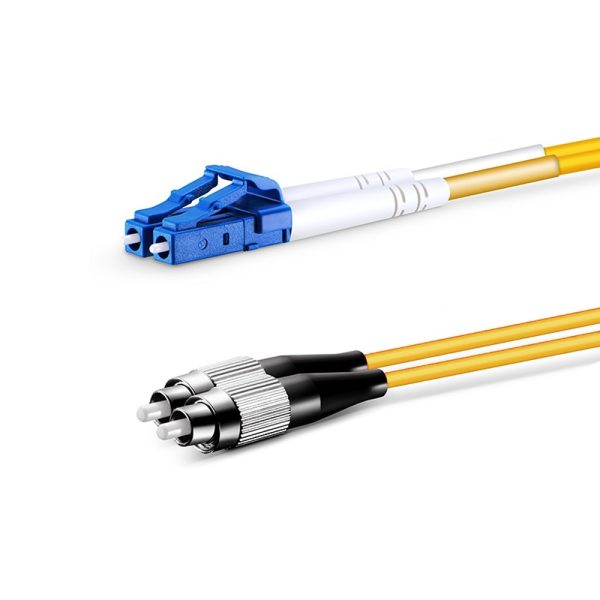

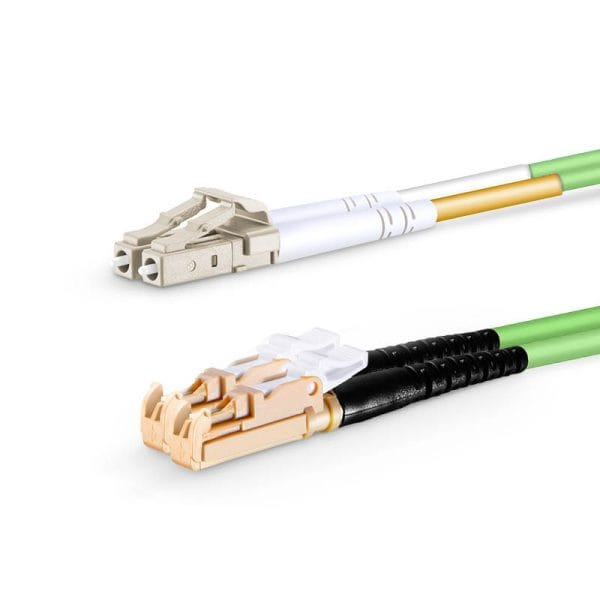

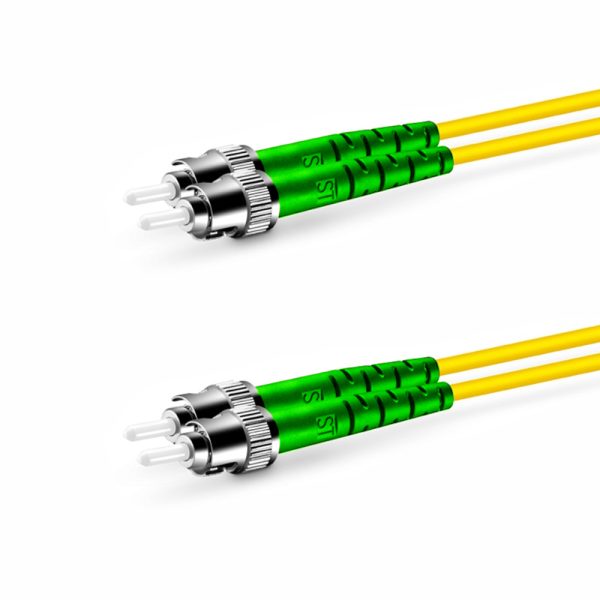

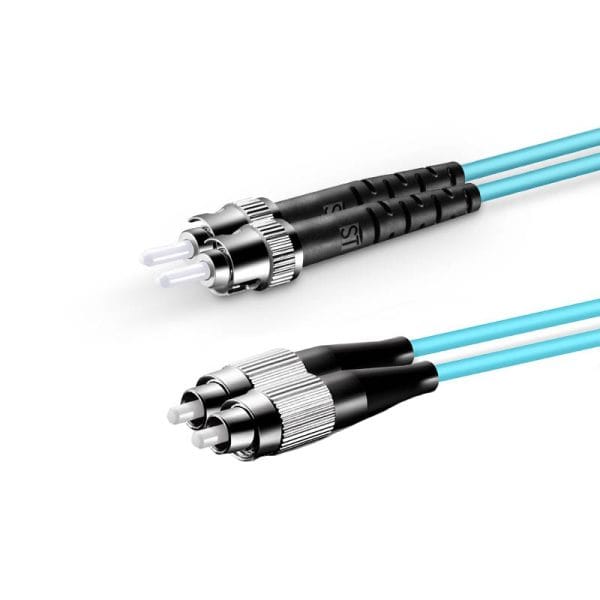

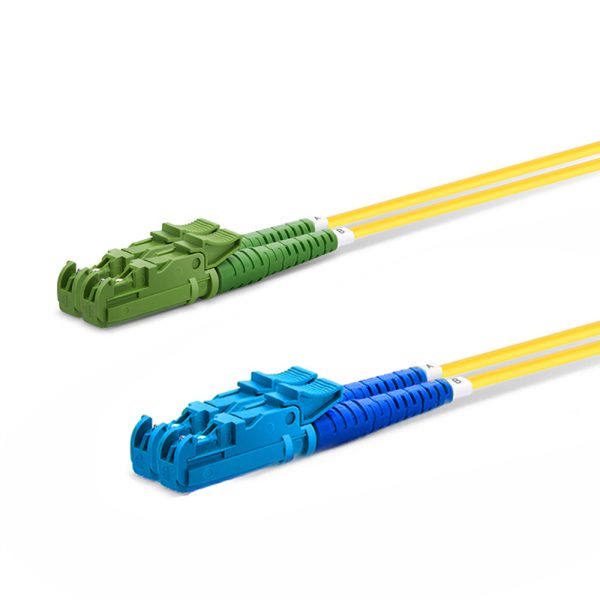

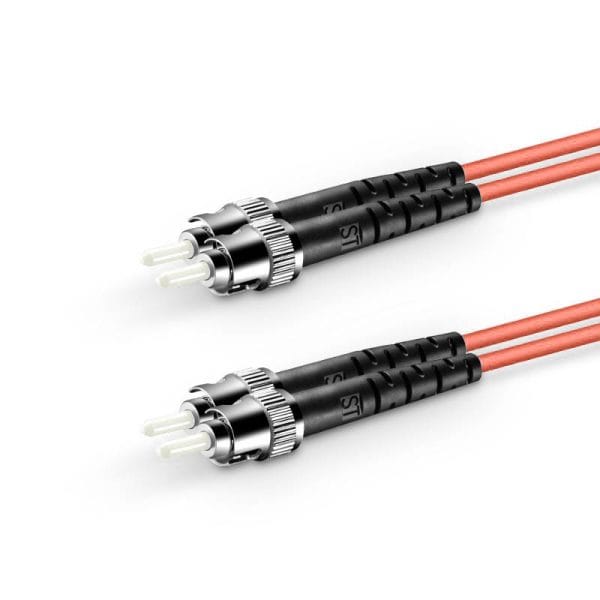

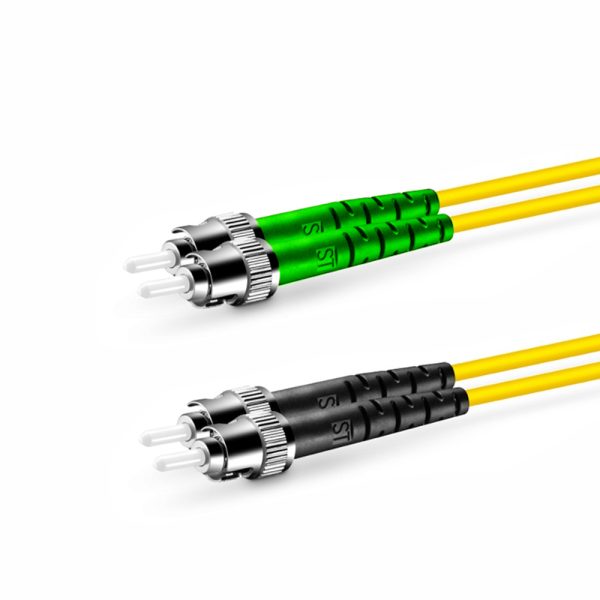

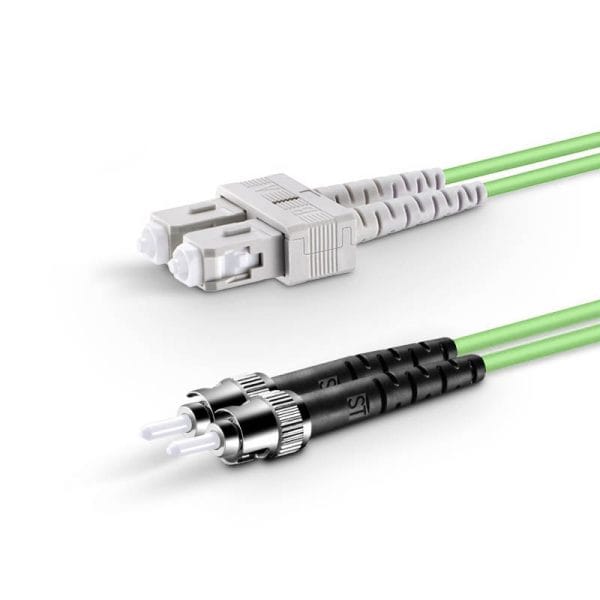

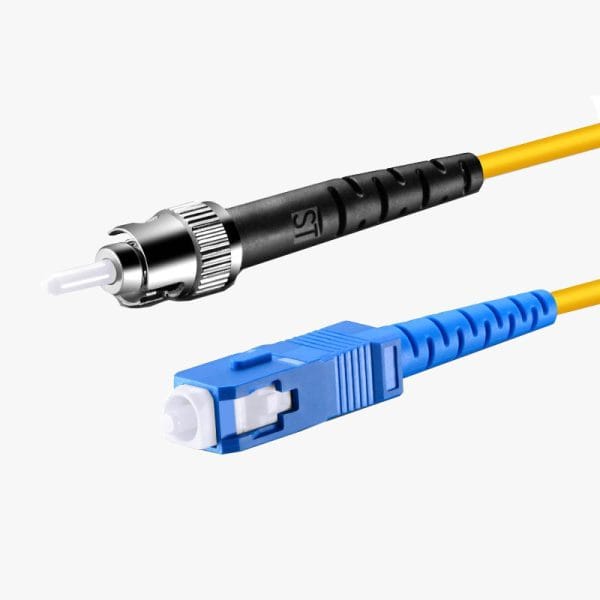

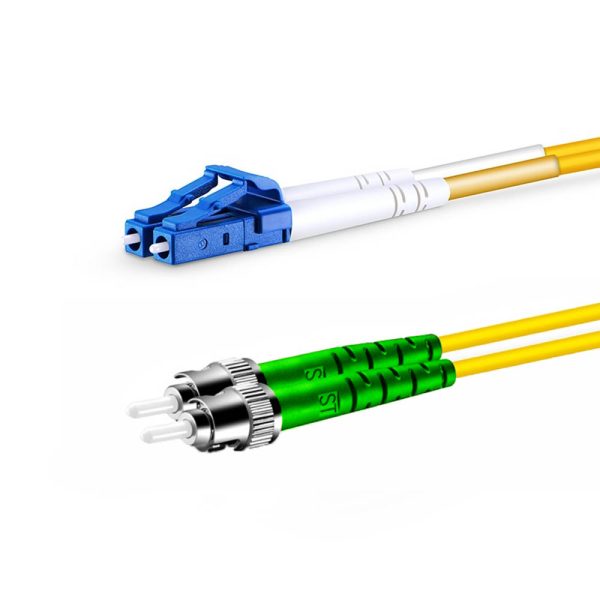

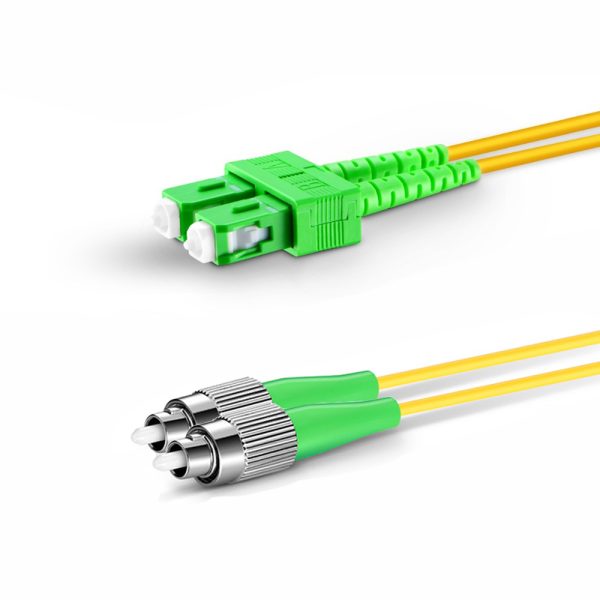

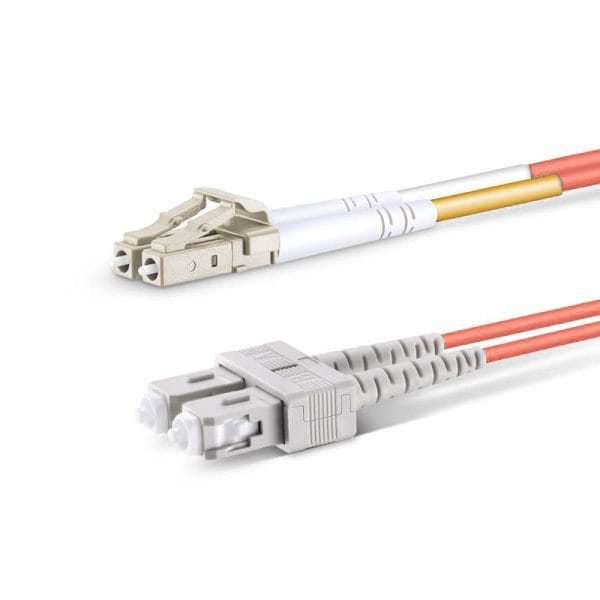

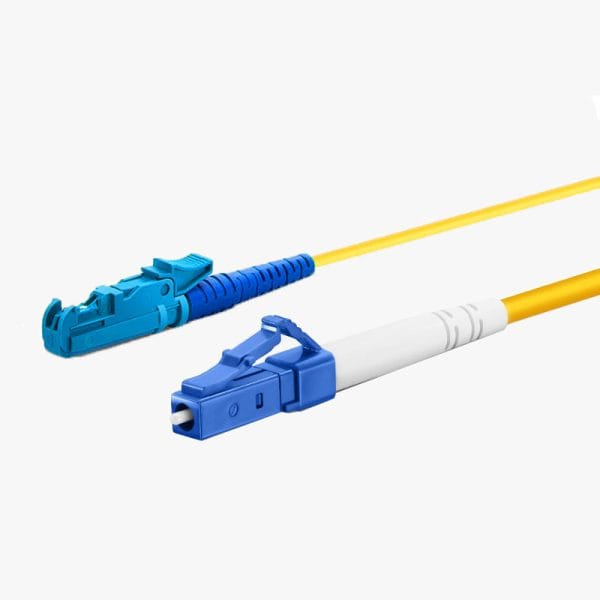

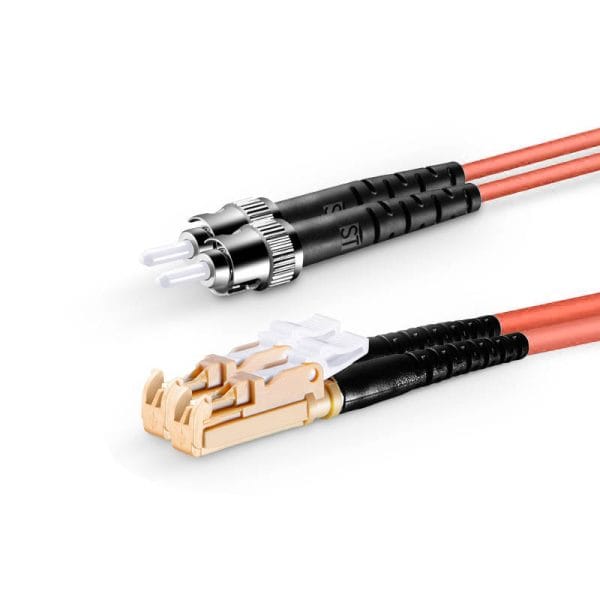

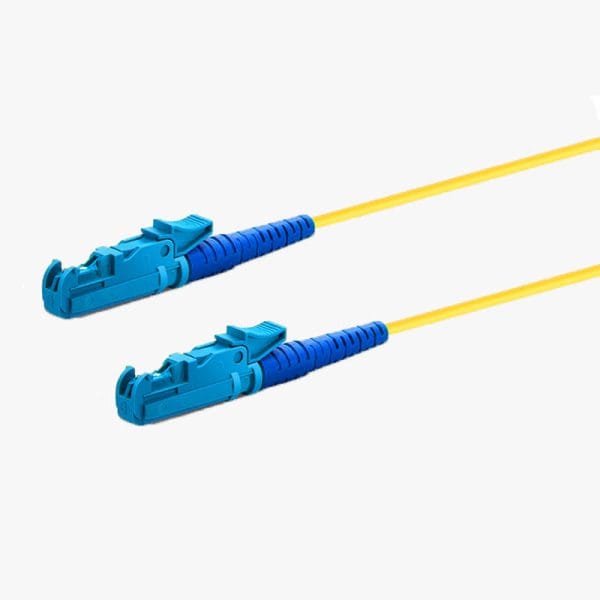

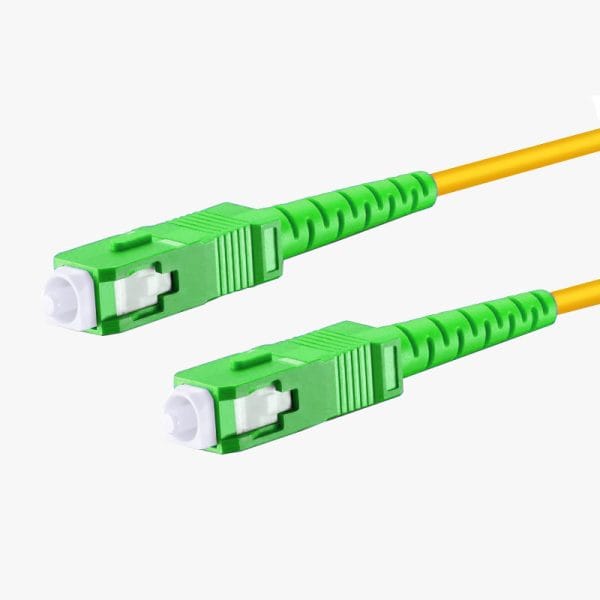

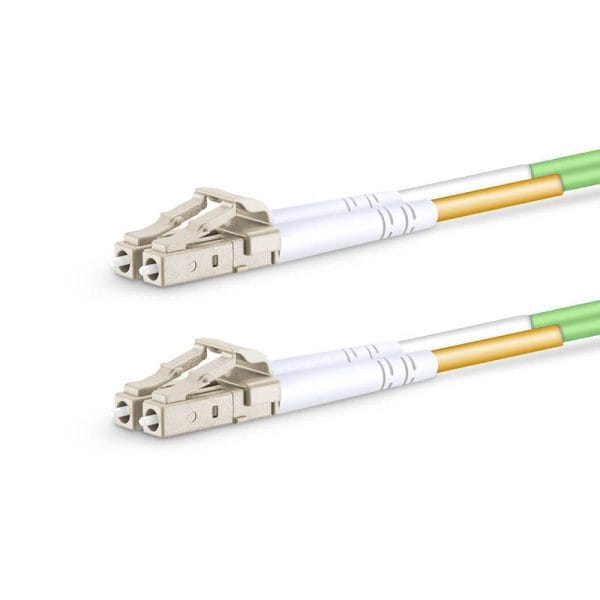

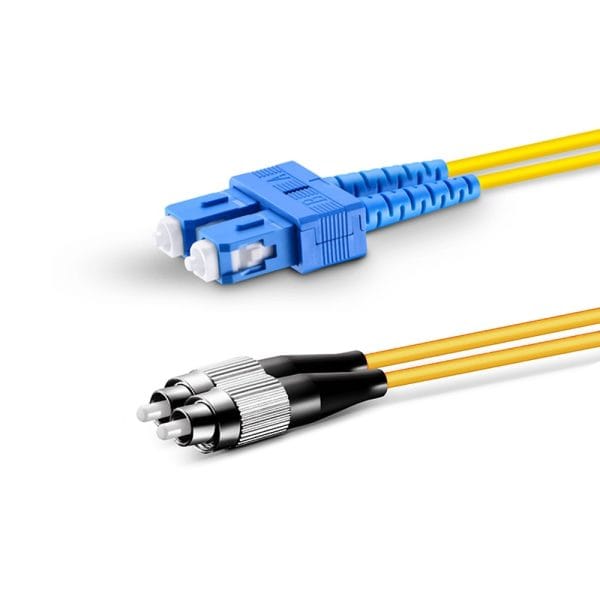

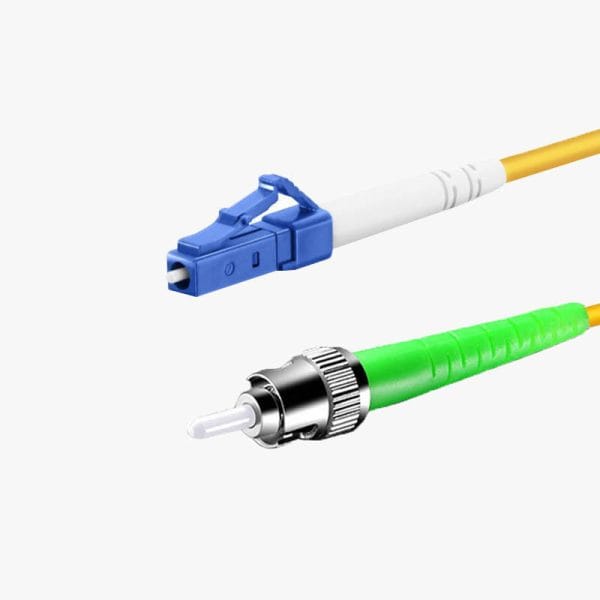

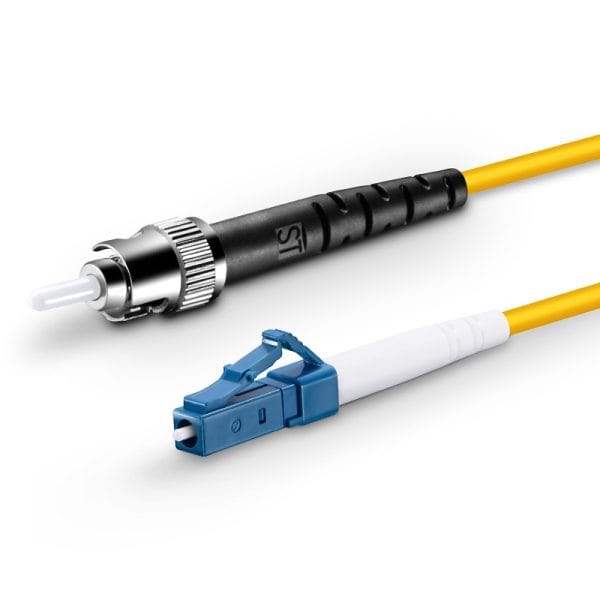

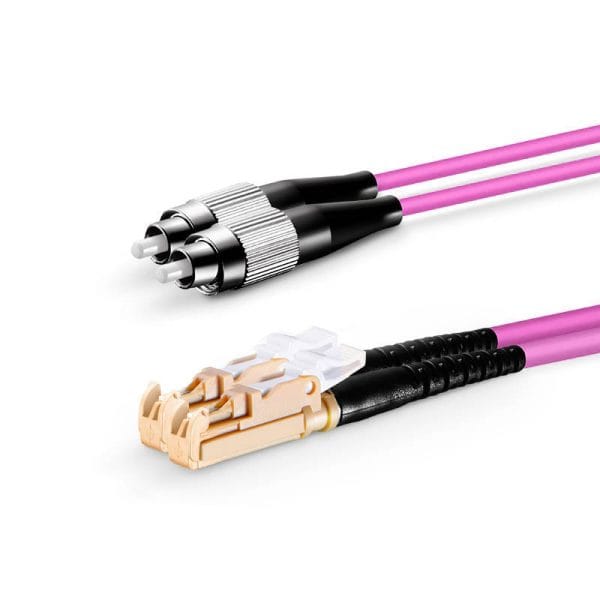

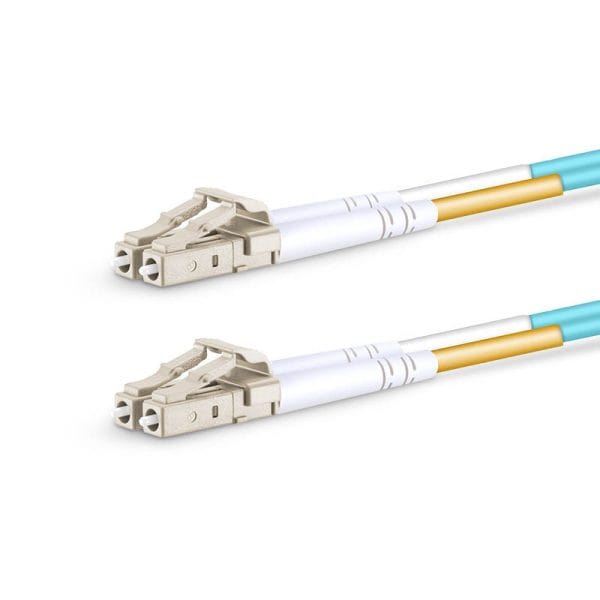

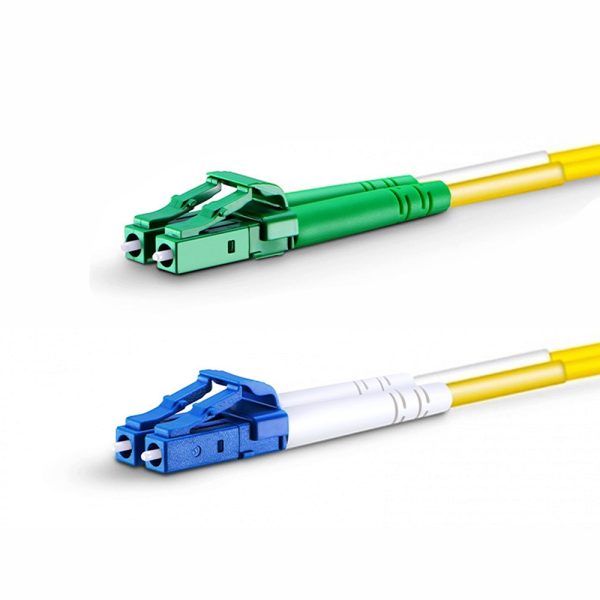

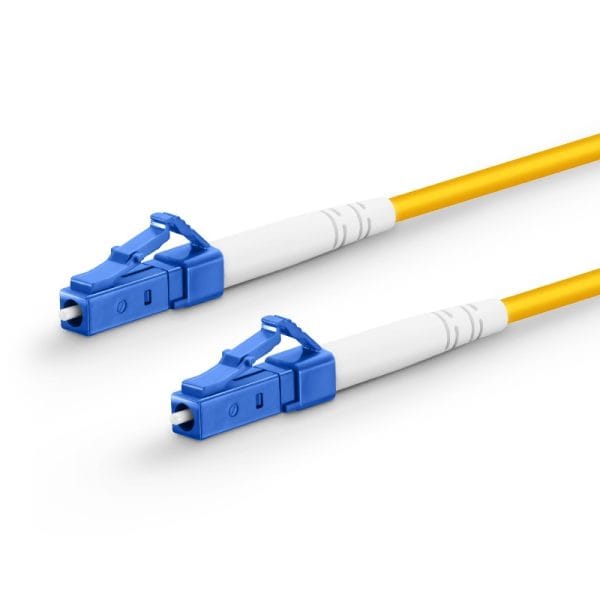

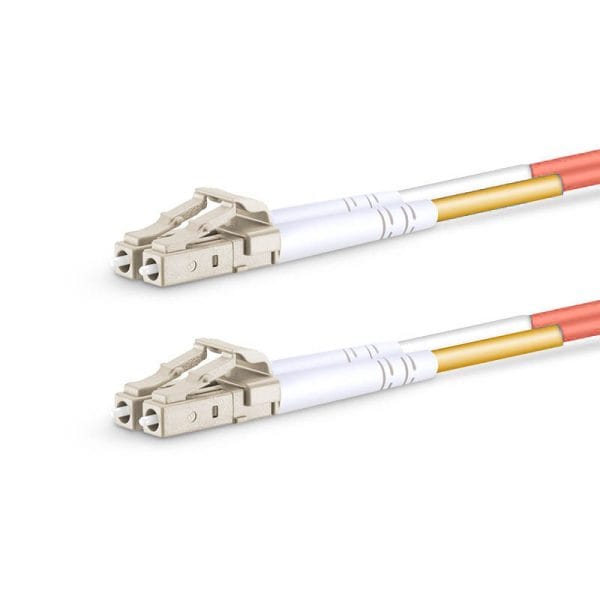

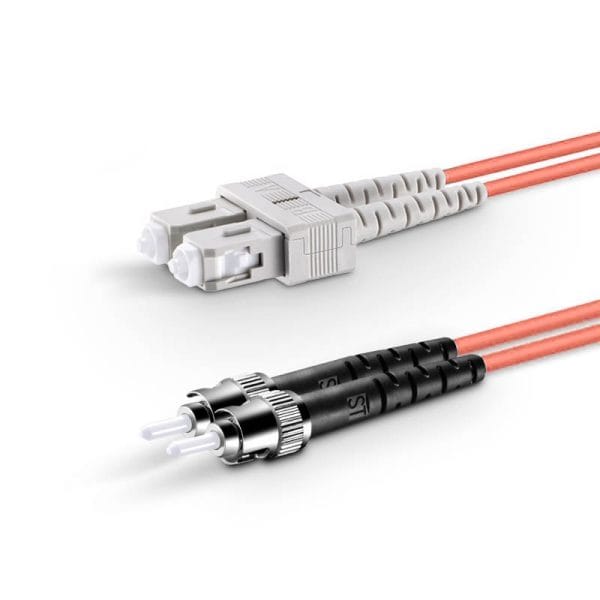

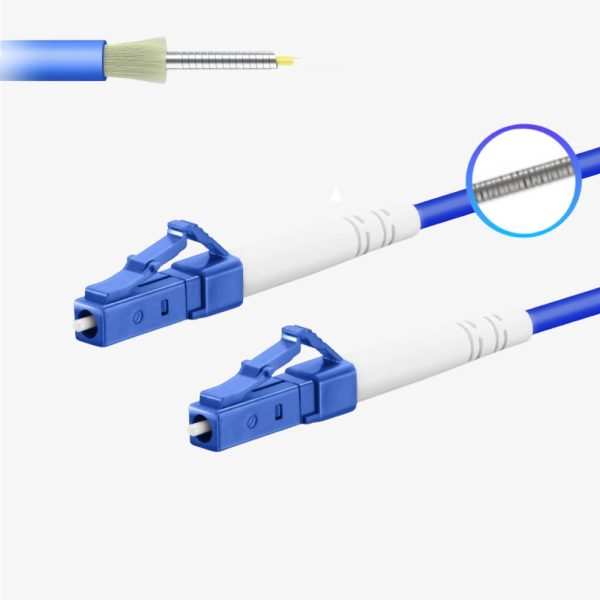

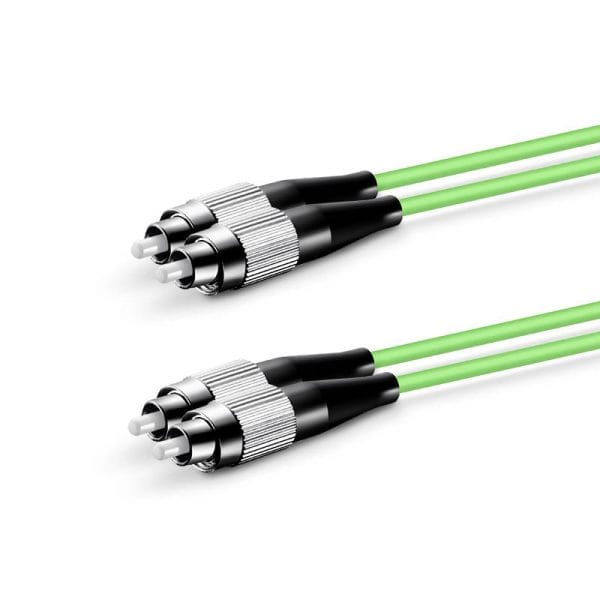

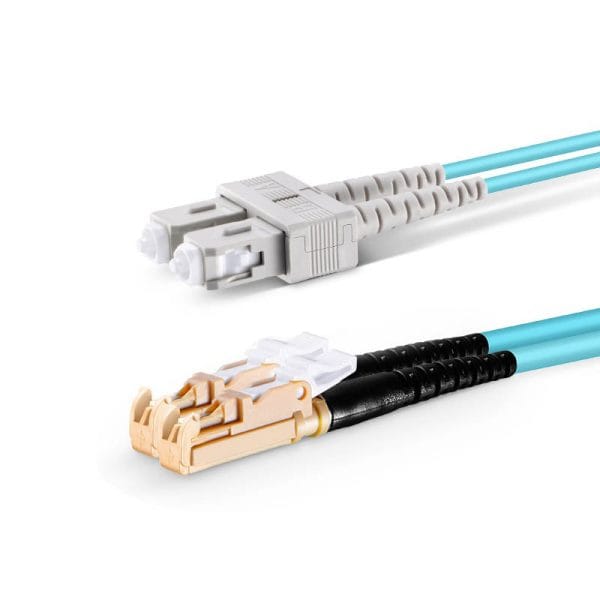

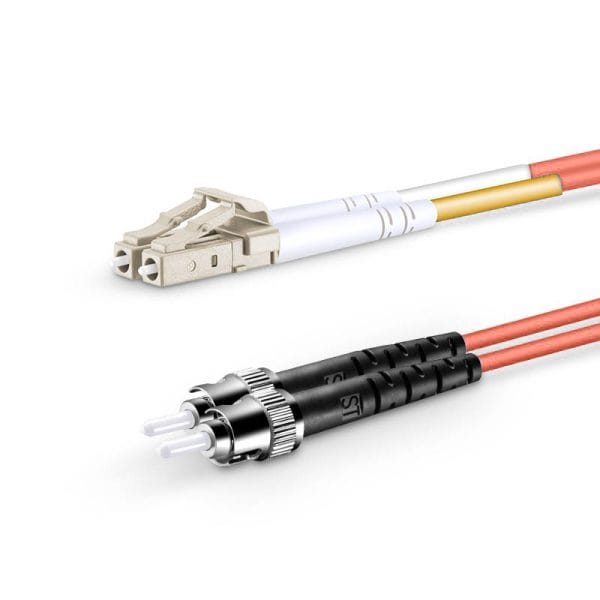

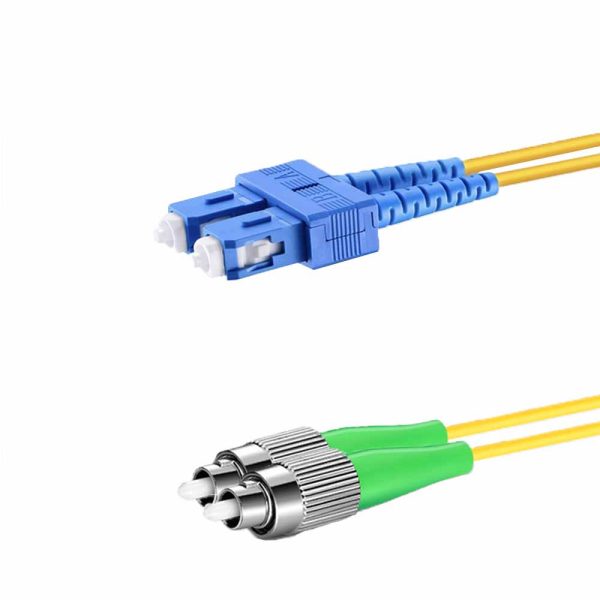

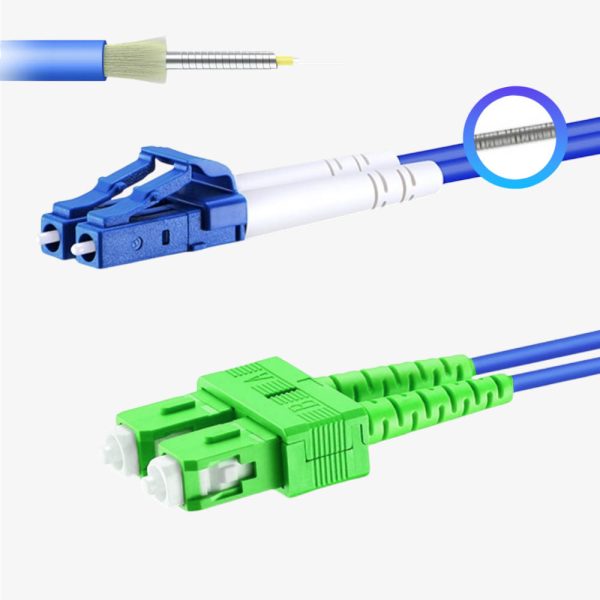

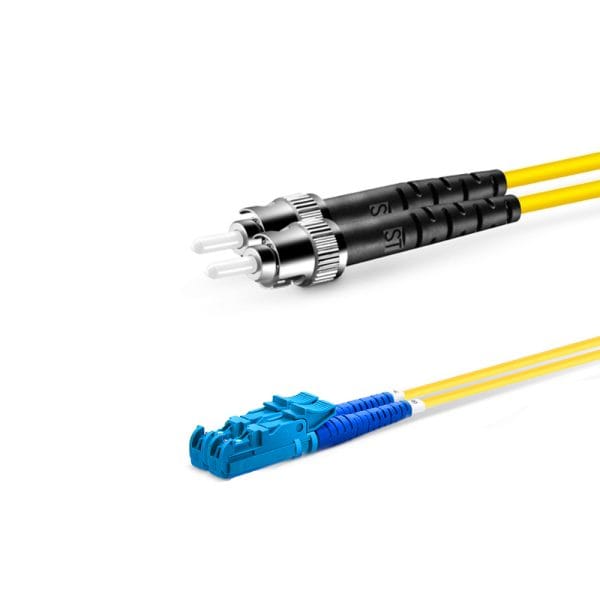

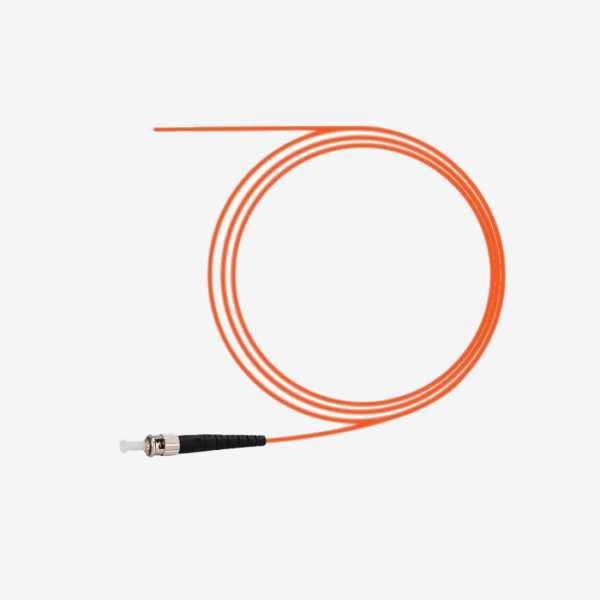

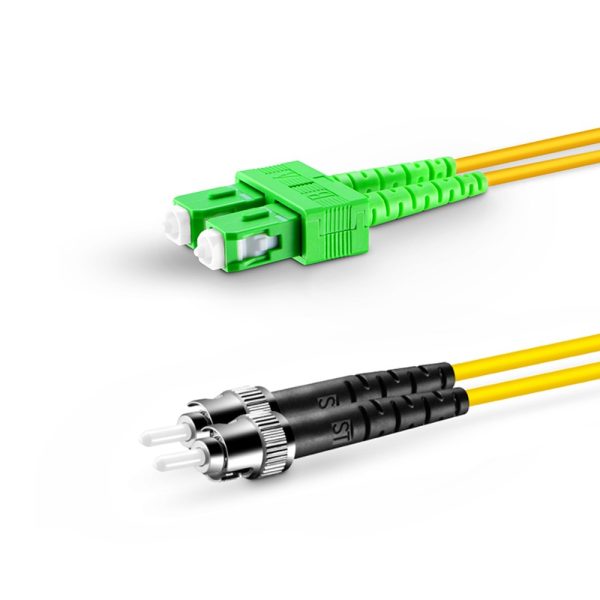

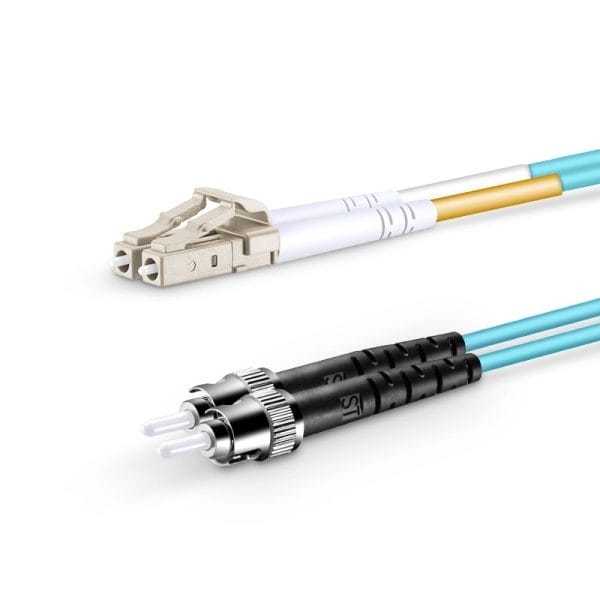

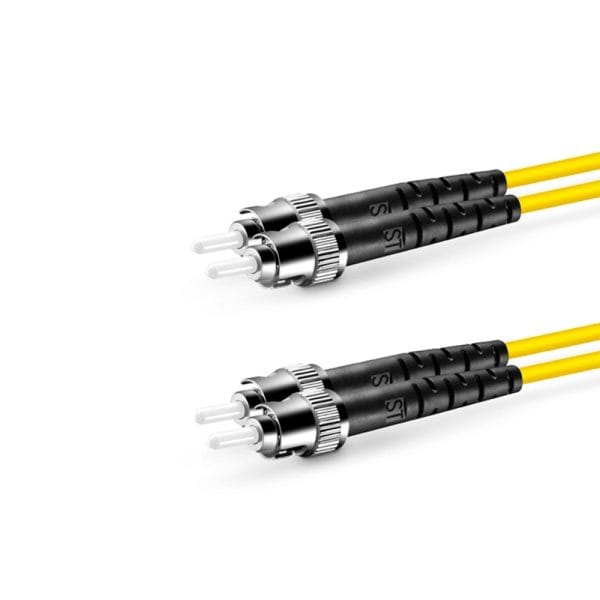

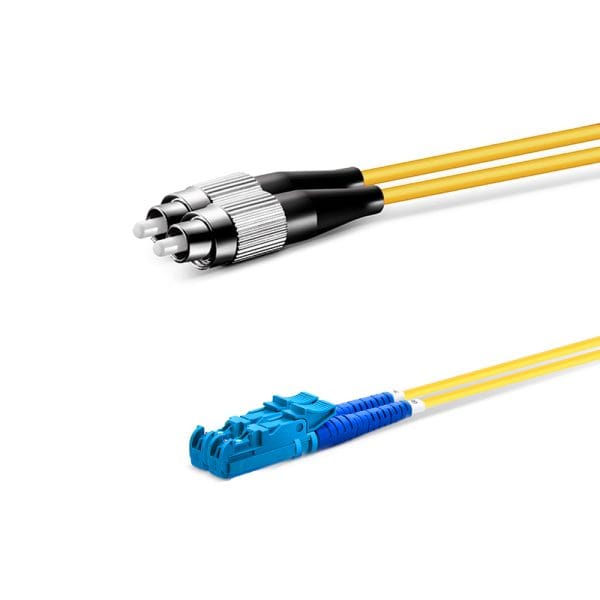

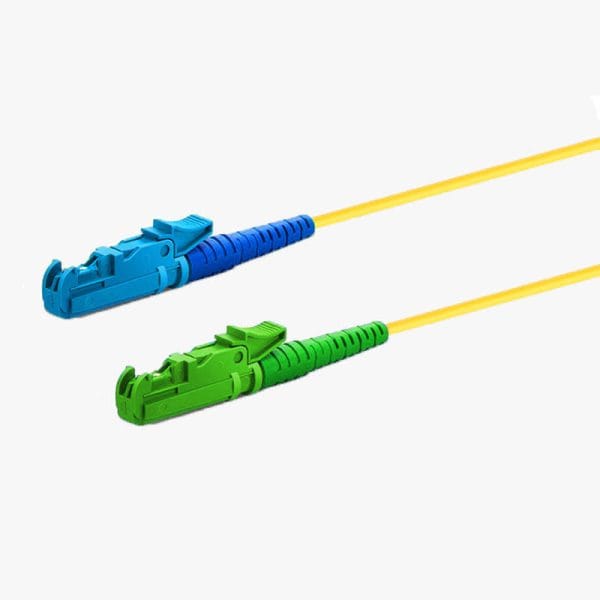

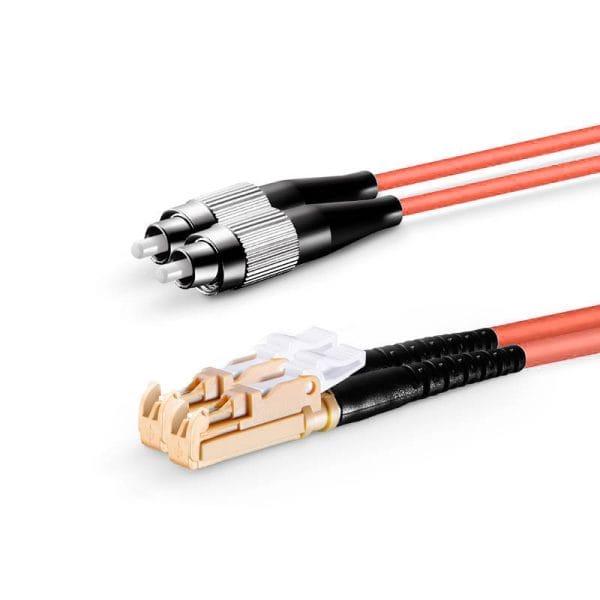

Fiber optik patch cord, iki ucunda konnektör bulunan hazır bağlantıdır. LC LC patch cord, SC LC patch cord veya SC SC patch cord seçimi, bağlanacak iki portun tipine göre yapılır. Fiber patch cord ürünlerinde uzunluk kadar single mode veya multimode fiber, simplex ya da duplex yapı ve APC/UPC yüzeyi de önemlidir. APC ve UPC yüzeyleri aynı adaptörde birbirine karşılıklı bağlanmamalıdır. Fiber optik pigtail tek ucu konnektörlüdür; diğer ucu hat fiberine ek yapılmak üzere kullanılır. 12 renkli pigtail setleri çoklu sonlandırmada fiberleri izlemeyi kolaylaştırır. Sahada konnektör takılması gereken uygulamalarda ise fiber optik fast connector ve hızlı konnektör seçeneklerini, uyumlu fiber ve kablo ölçülerine göre karşılaştırabilirsiniz.

Fiber optik fast connector ve adaptör seçimi

Fiber optik fast connector, kablonun sahada konnektörle sonlandırılmasında kullanılır. SC APC fast connector ile SC UPC fast connector seçimini, bağlanacak cihazın veya prizin optik arayüzüne göre yapın. FAOC ve hızlı konnektör adlarıyla da karşılaşılan bu ürünlerde fiber sınıfı, kablo ölçüsü ve hazırlama yöntemi modele göre değişir. Kılıfın soyulması, fiberin temizlenmesi ve doğru uzunlukta kesilmesi bağlantının önemli adımlarıdır; yalnızca konnektörün yerine oturması, optik kaybın uygun olduğunu göstermez.

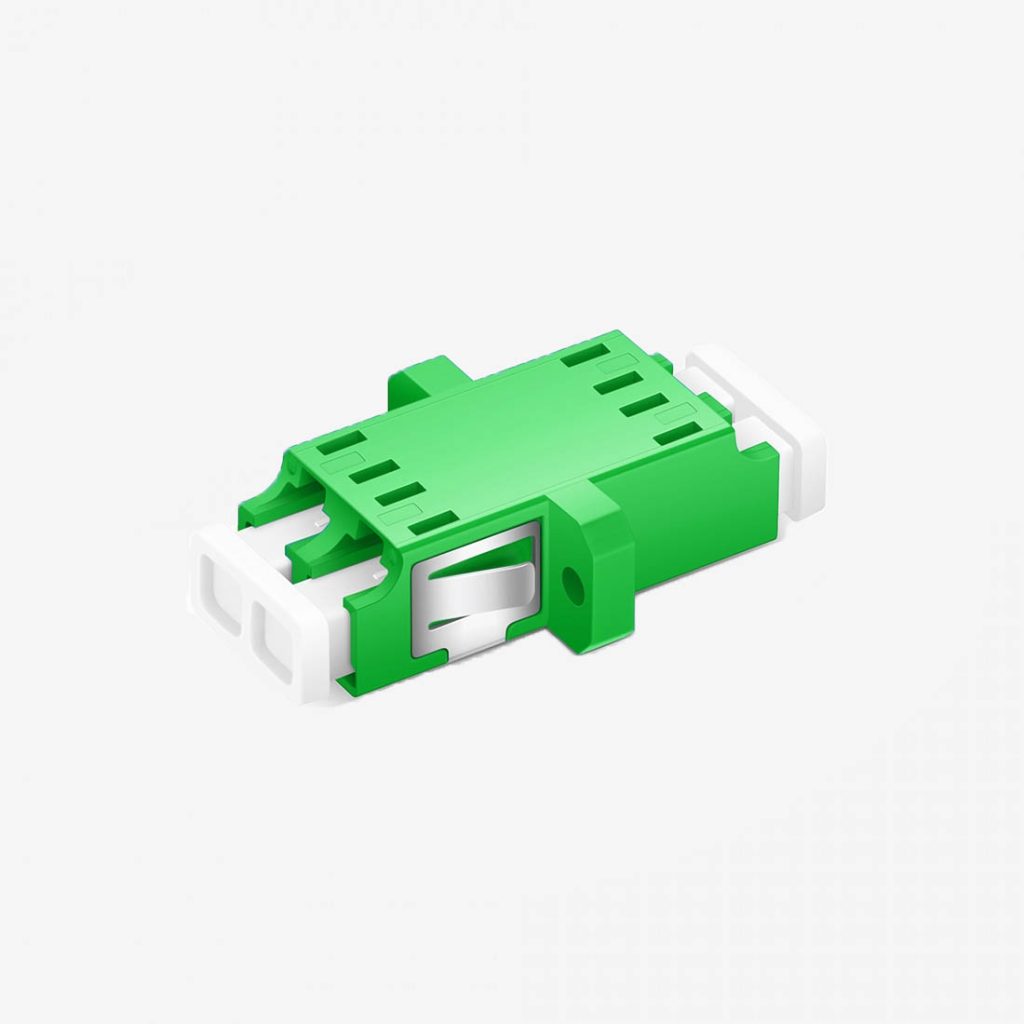

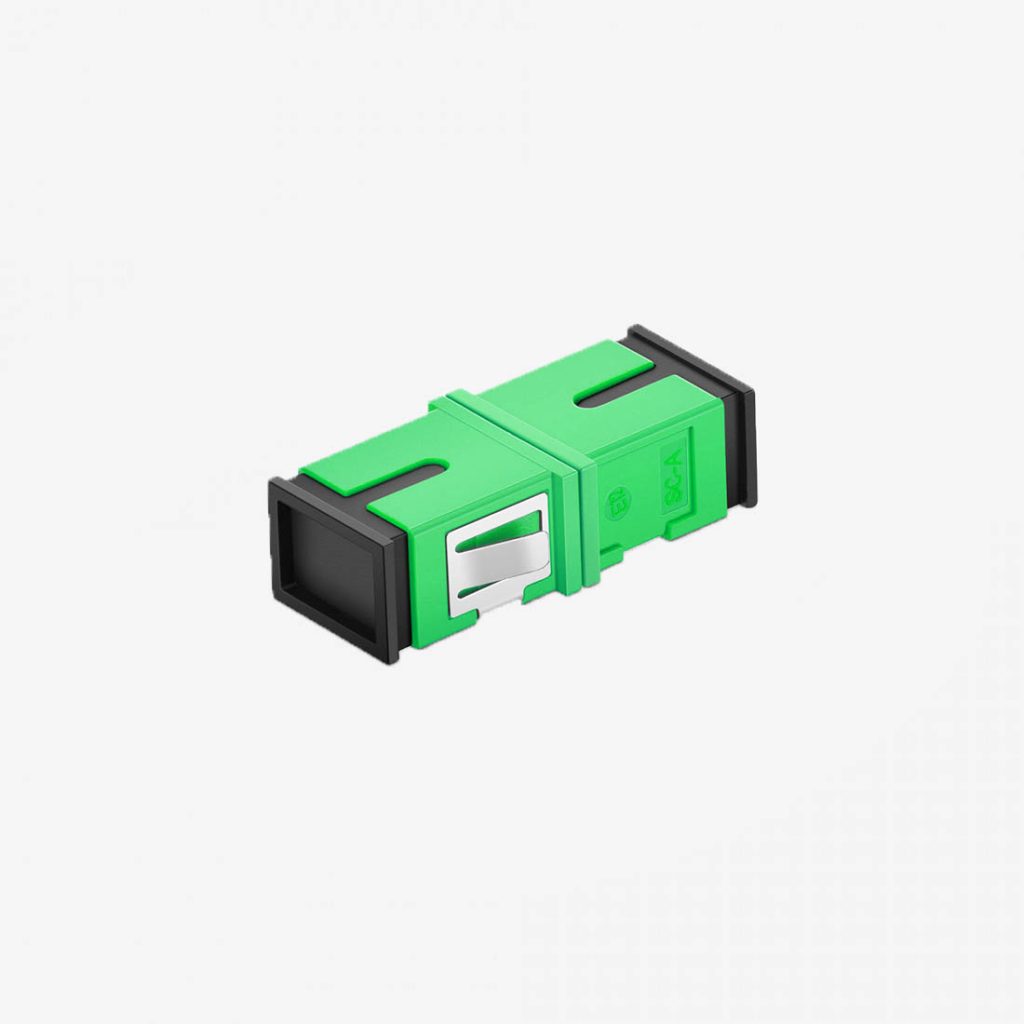

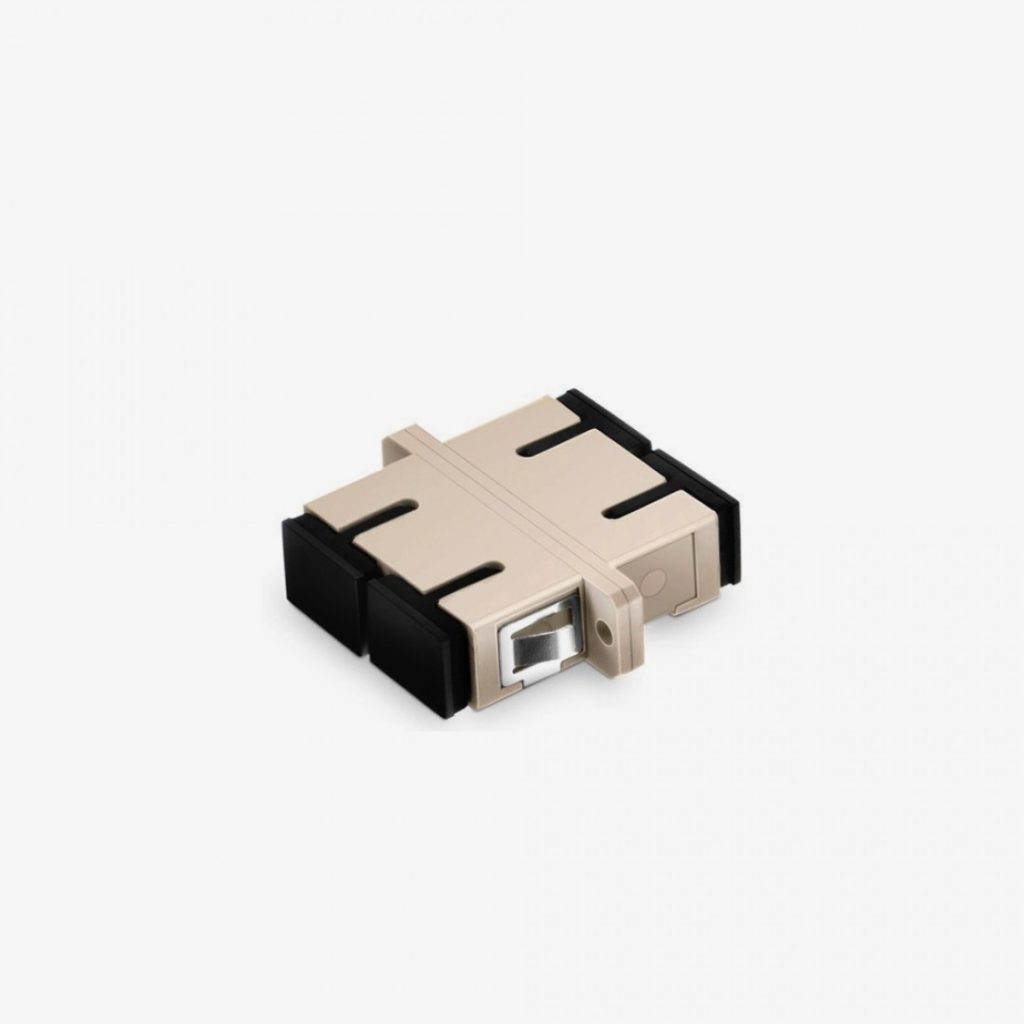

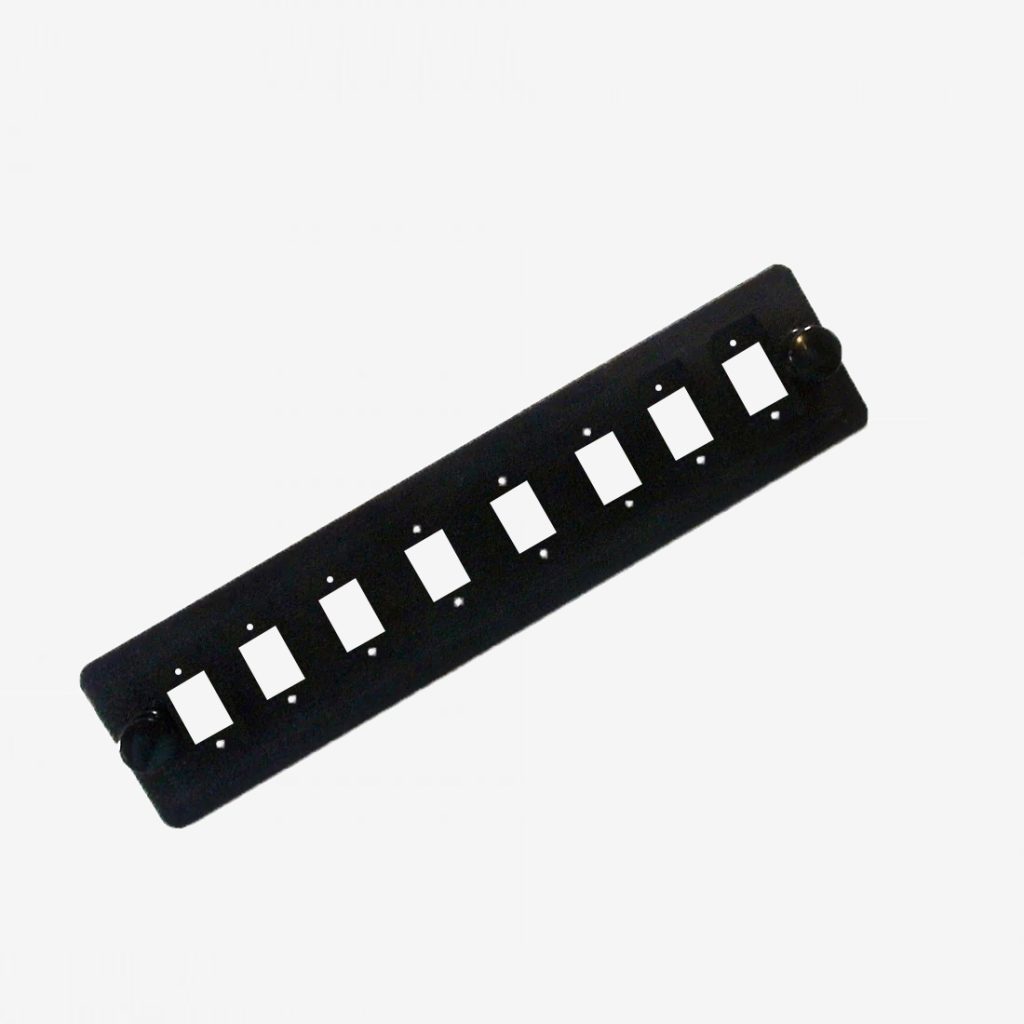

Fiber optik adaptör, sonlandırılmış iki konnektörü hizalayarak birleştirir. Fiber coupler veya ulink adıyla aranan bu parçalar arasında SC adaptör, LC duplex adaptör, ST ve FC bağlantı seçenekleri bulunur. Adaptör, SC ucu LC uca dönüştüren hazır bir patch cordun yerine geçmez; iki taraftaki arayüzün ve yüzey tipinin uyumu kontrol edilmelidir. Simplex ve duplex adaptör seçiminde paneldeki yuva ölçüsünü de dikkate alın.

Dış ortam bağlantısında neye dikkat edilmeli?

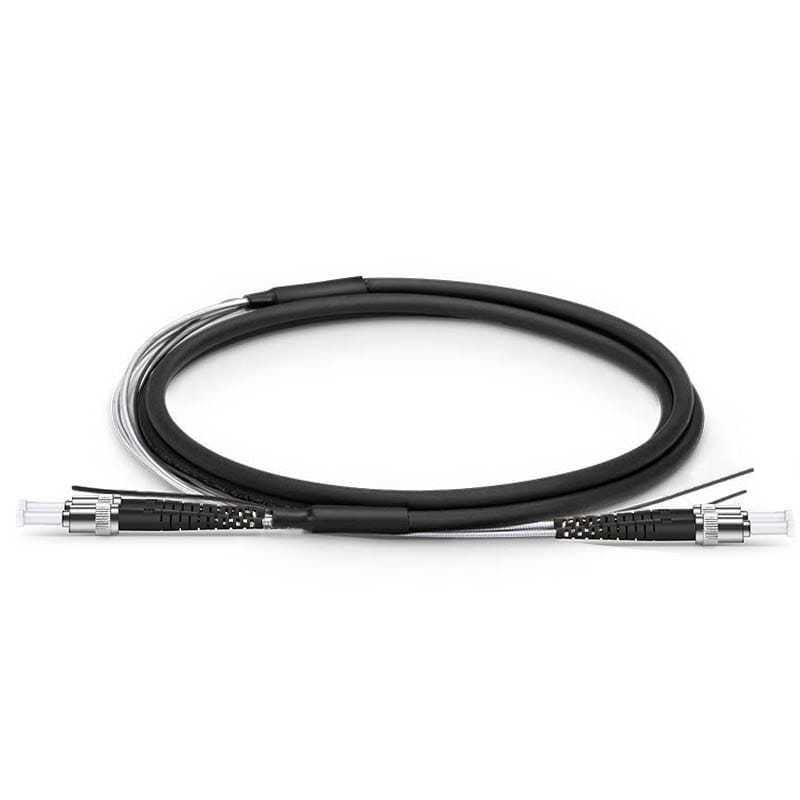

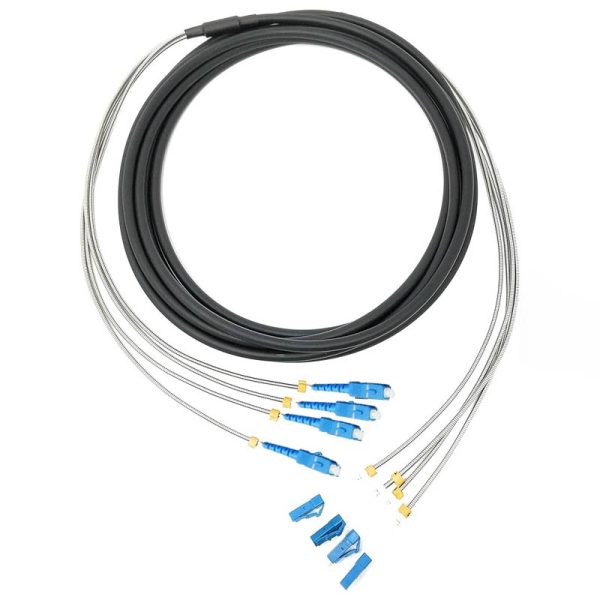

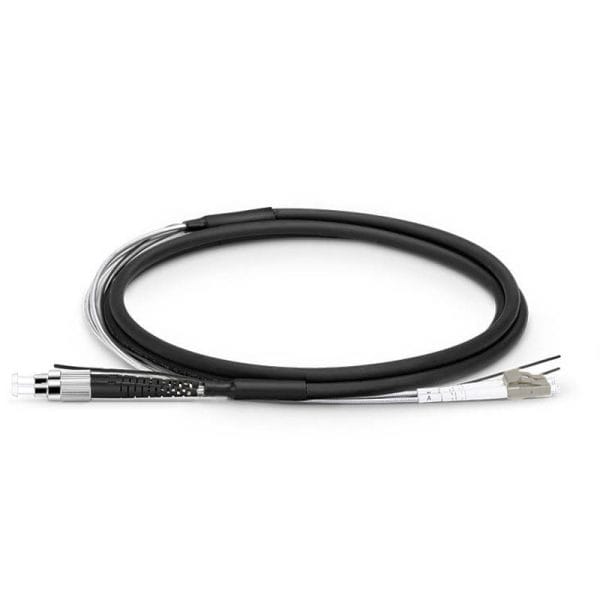

Dış ortam patch cord, breakout ve zırhlı patch cord seçeneklerini kurulum koşullarına göre inceleyin. CPRI patch cord veya CPRI patchcord adıyla aranan bağlantılarda da konnektör, fiber türü ve cihaz arayüzü doğrulanmalıdır. Kablonun dış ortam yapısına sahip olması, konnektörün açıkta yağmur altında kullanılabileceğini tek başına göstermez. Uçların bulunduğu kutu ve koruma düzeni de seçimin parçasıdır.

Splitter, ek kutusu ve ODF aynı işi mi yapar?

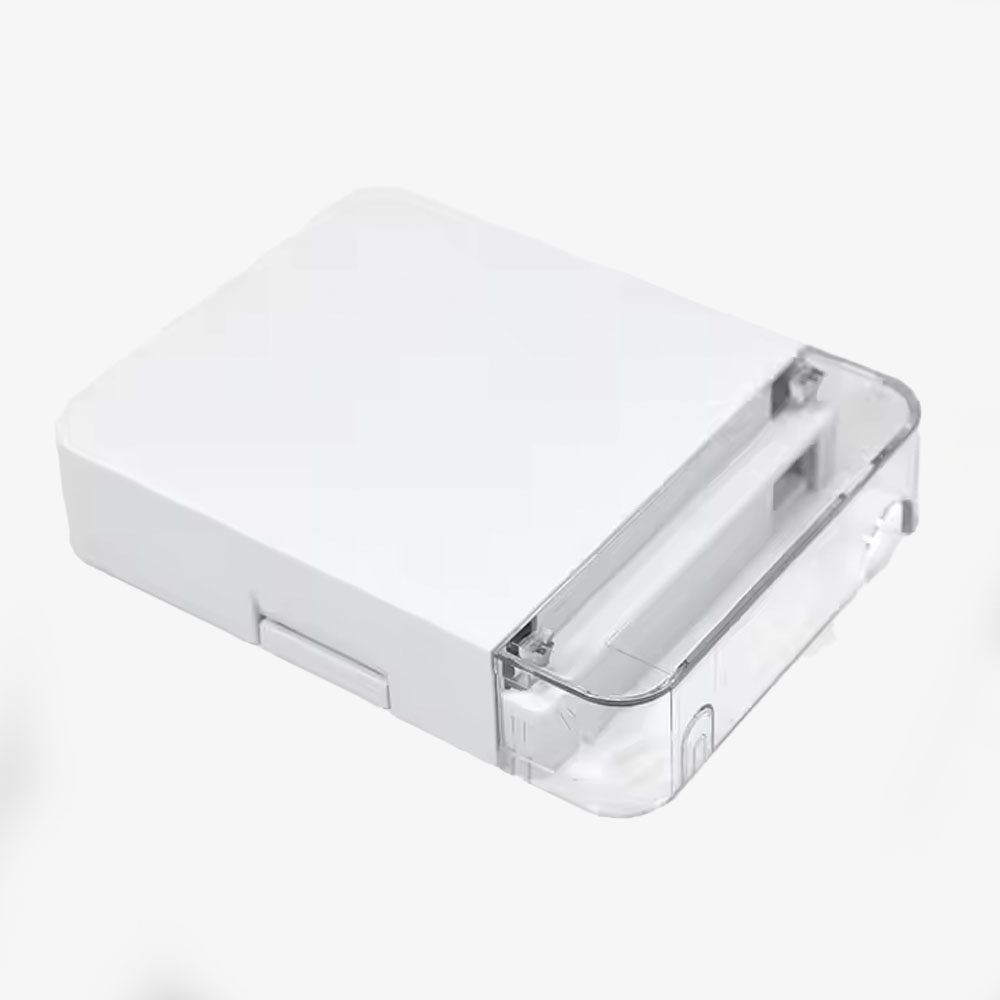

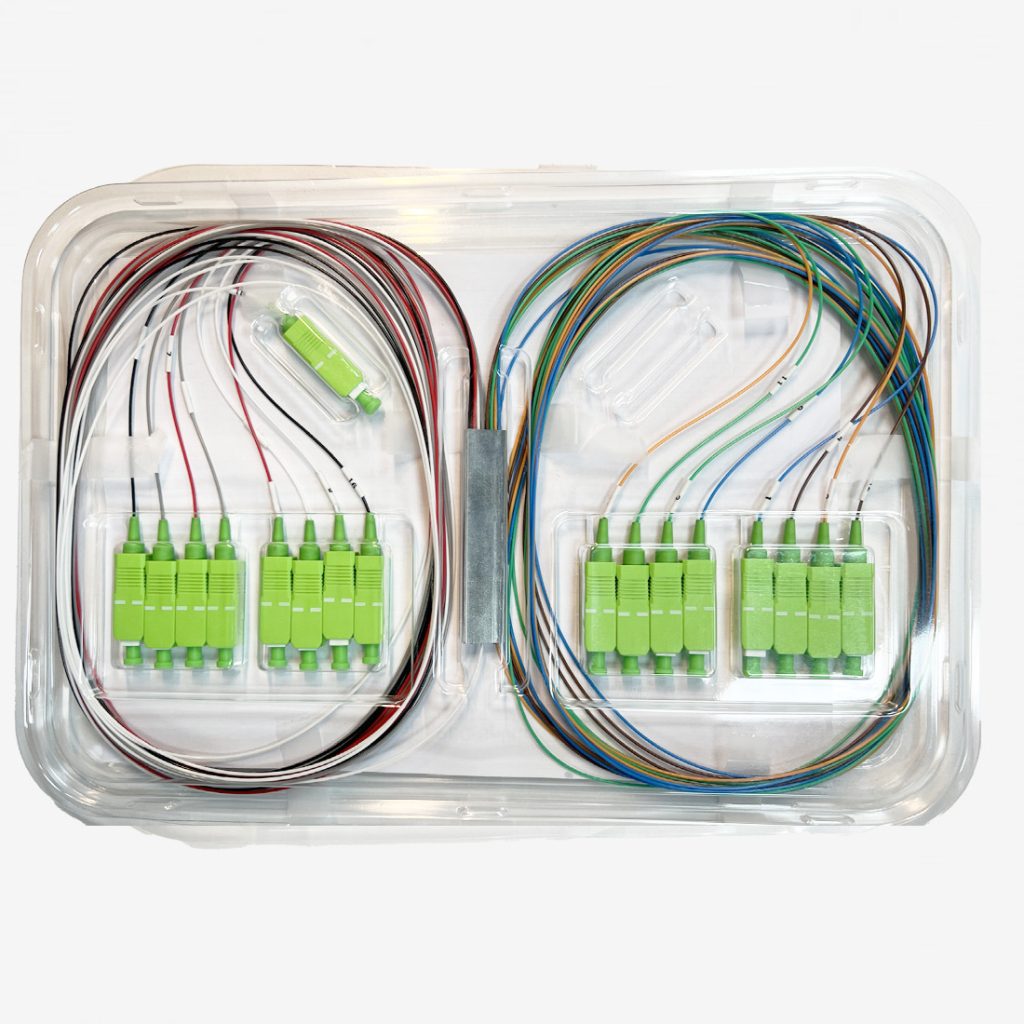

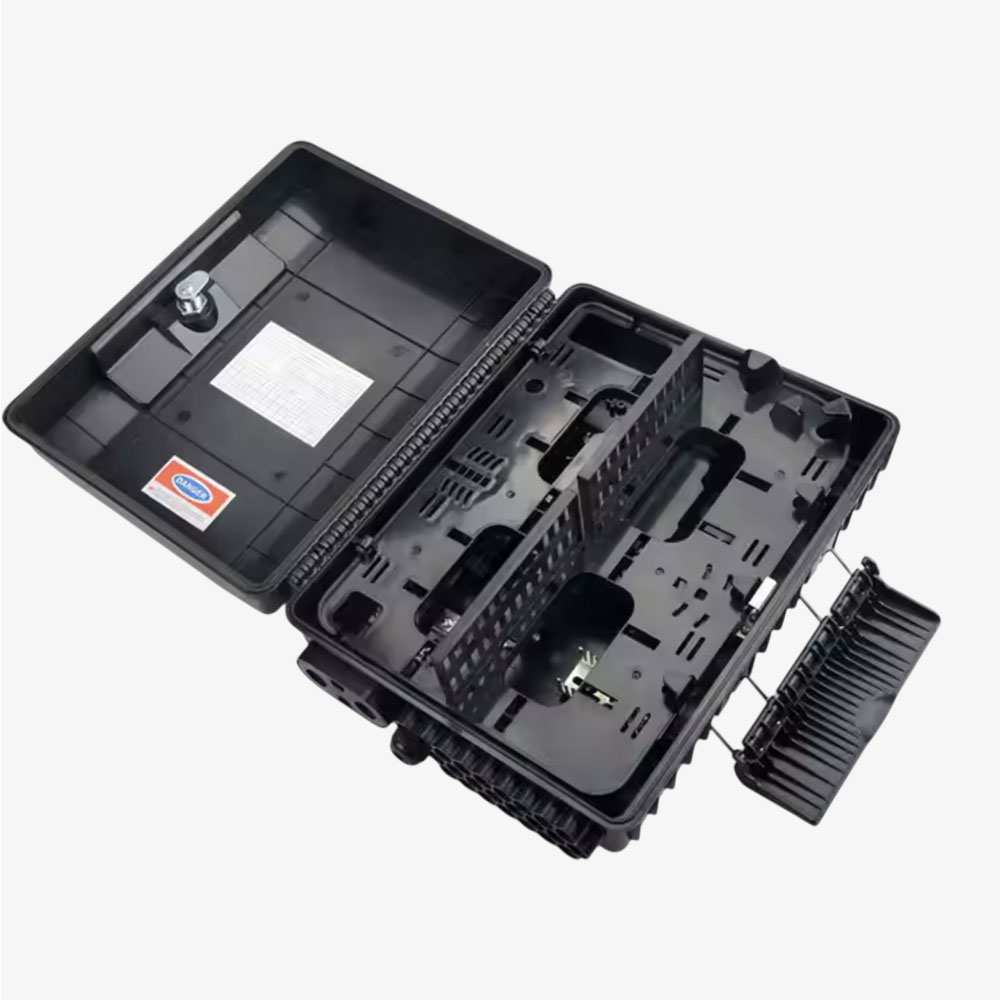

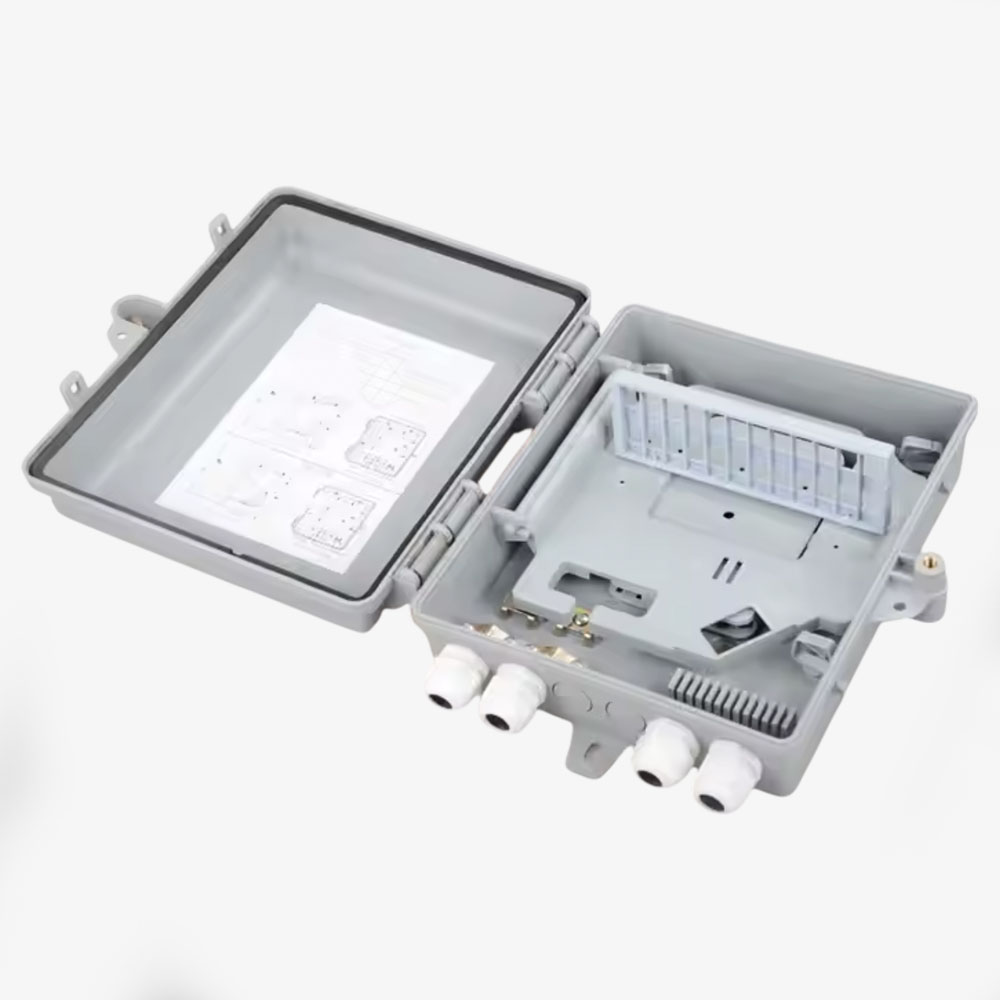

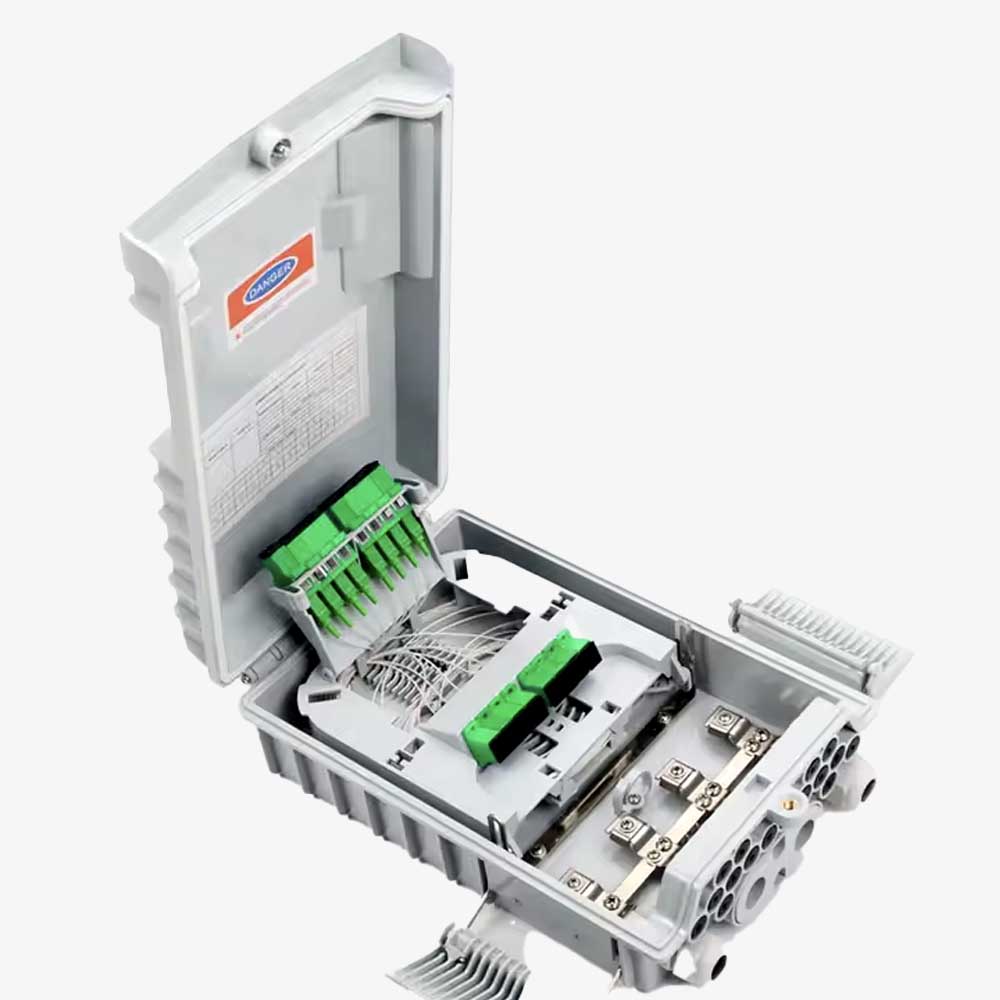

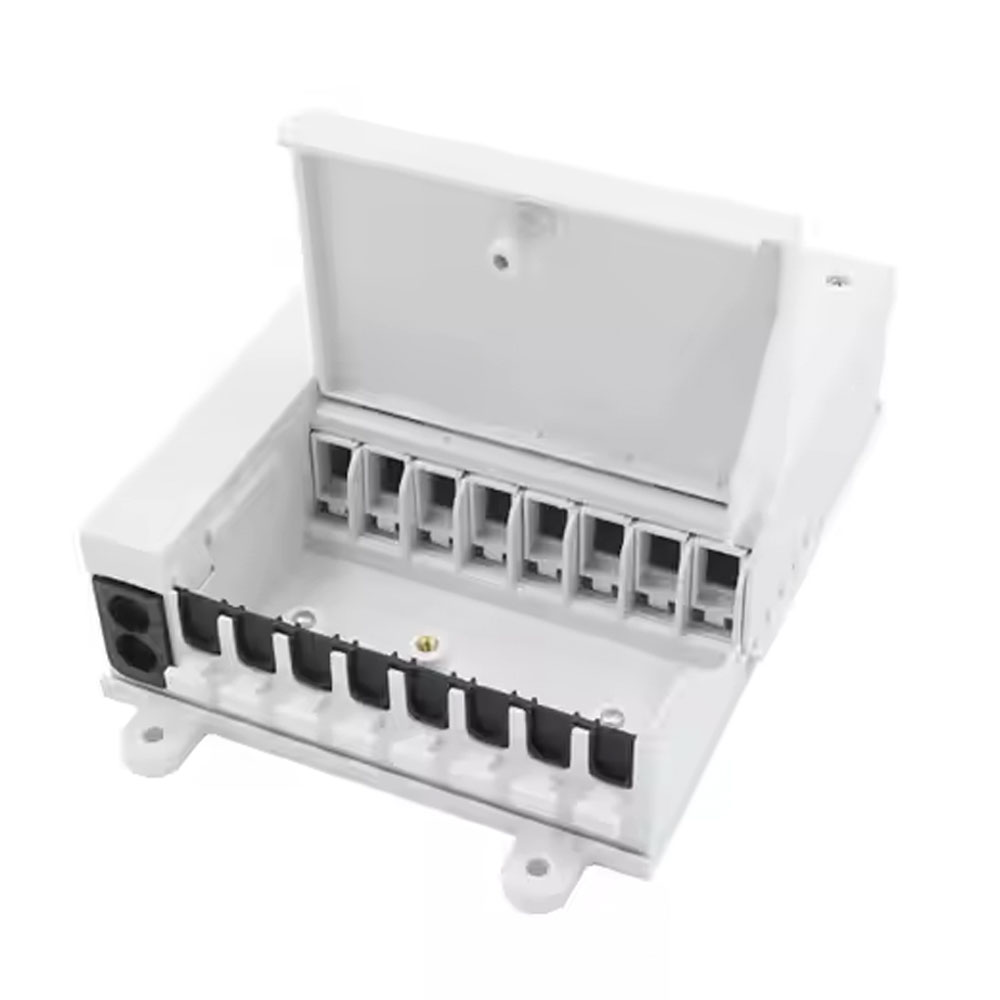

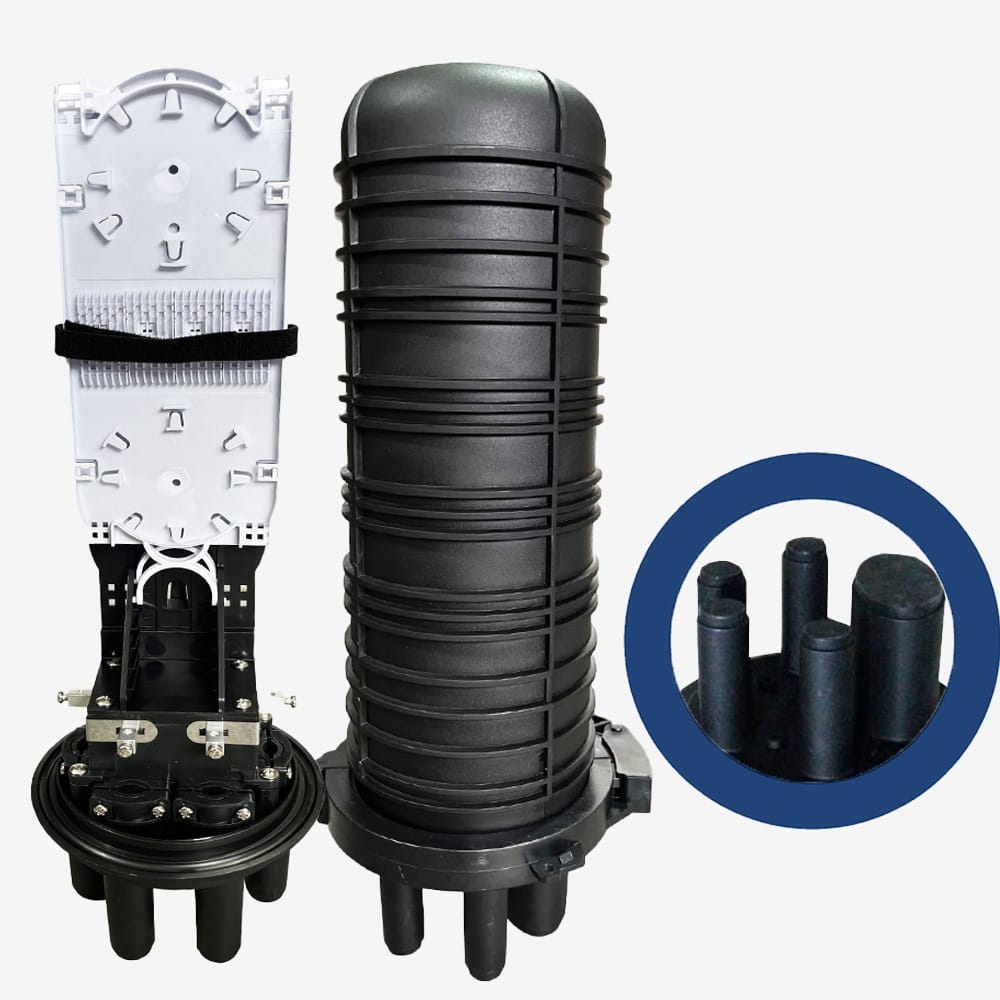

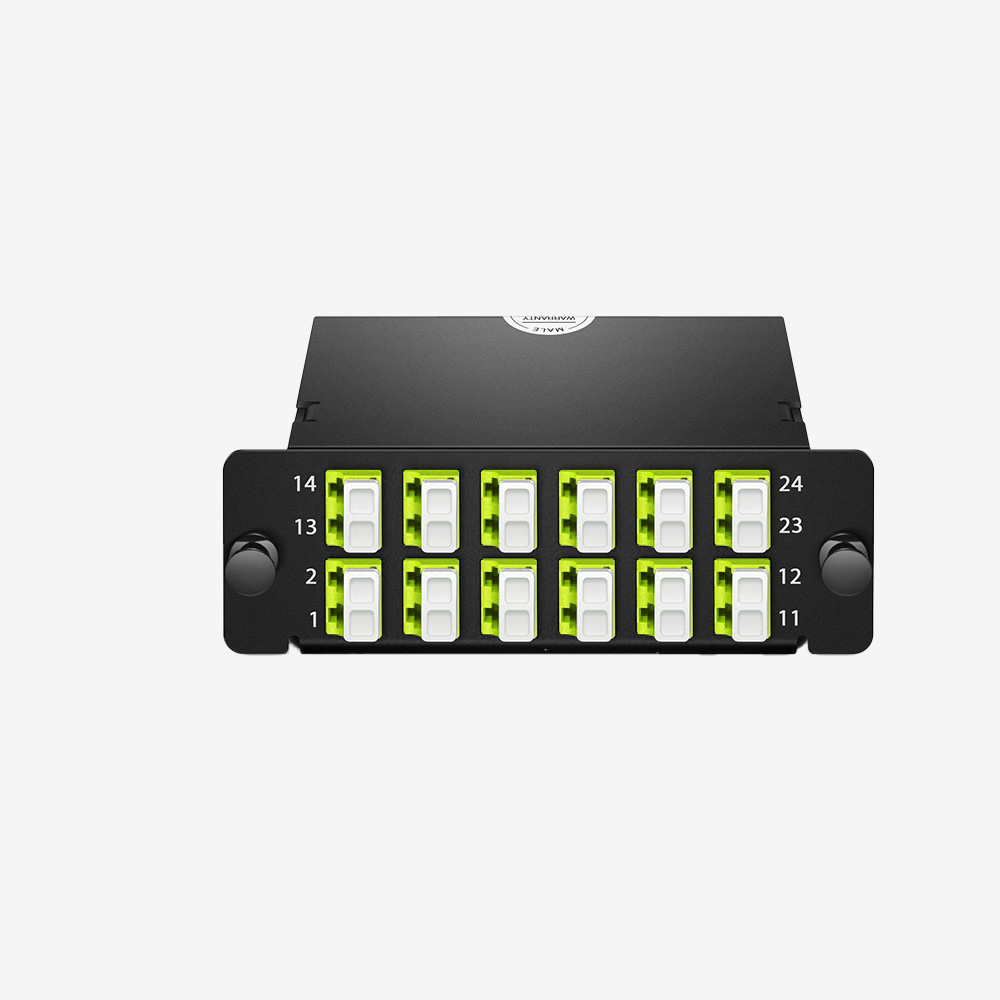

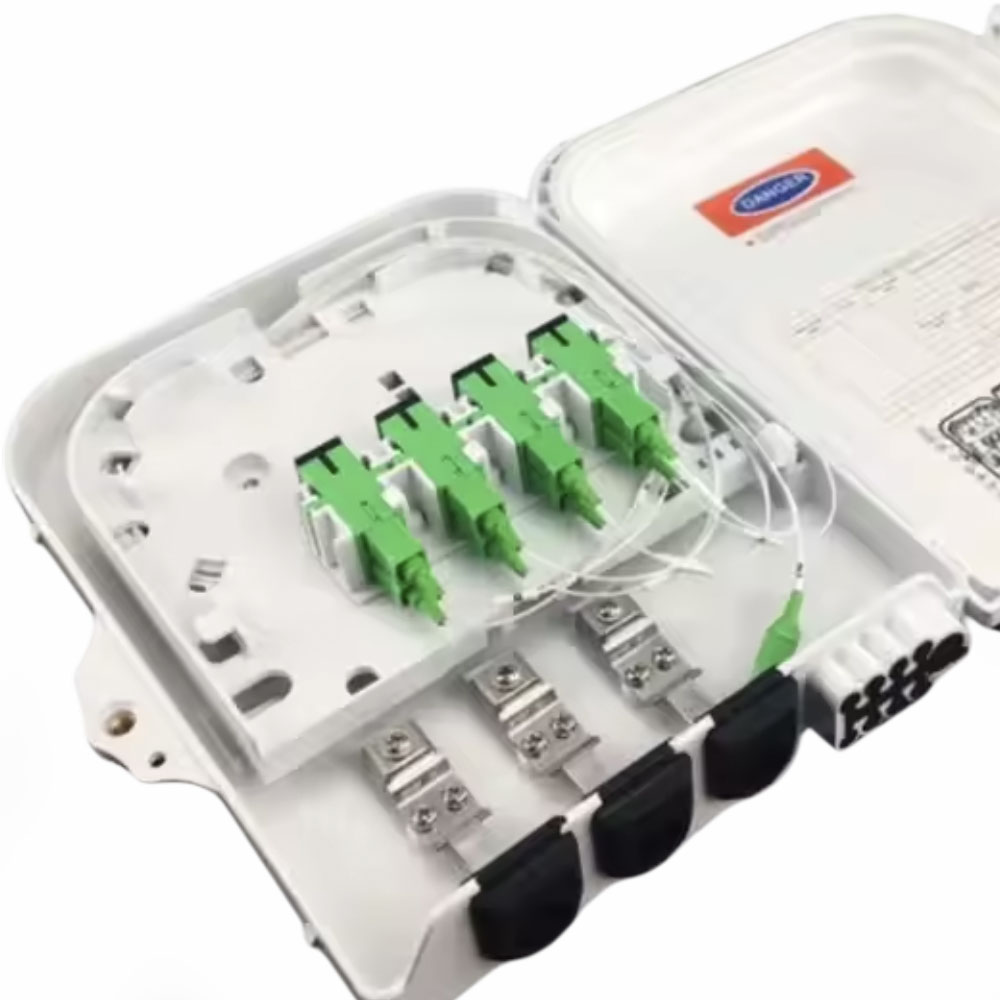

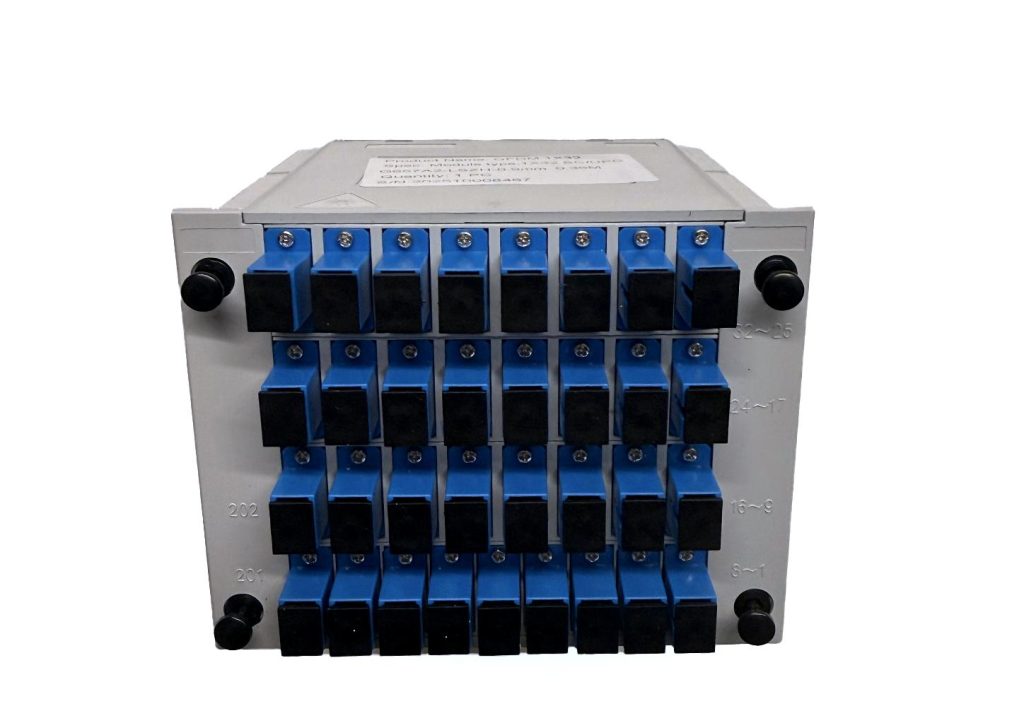

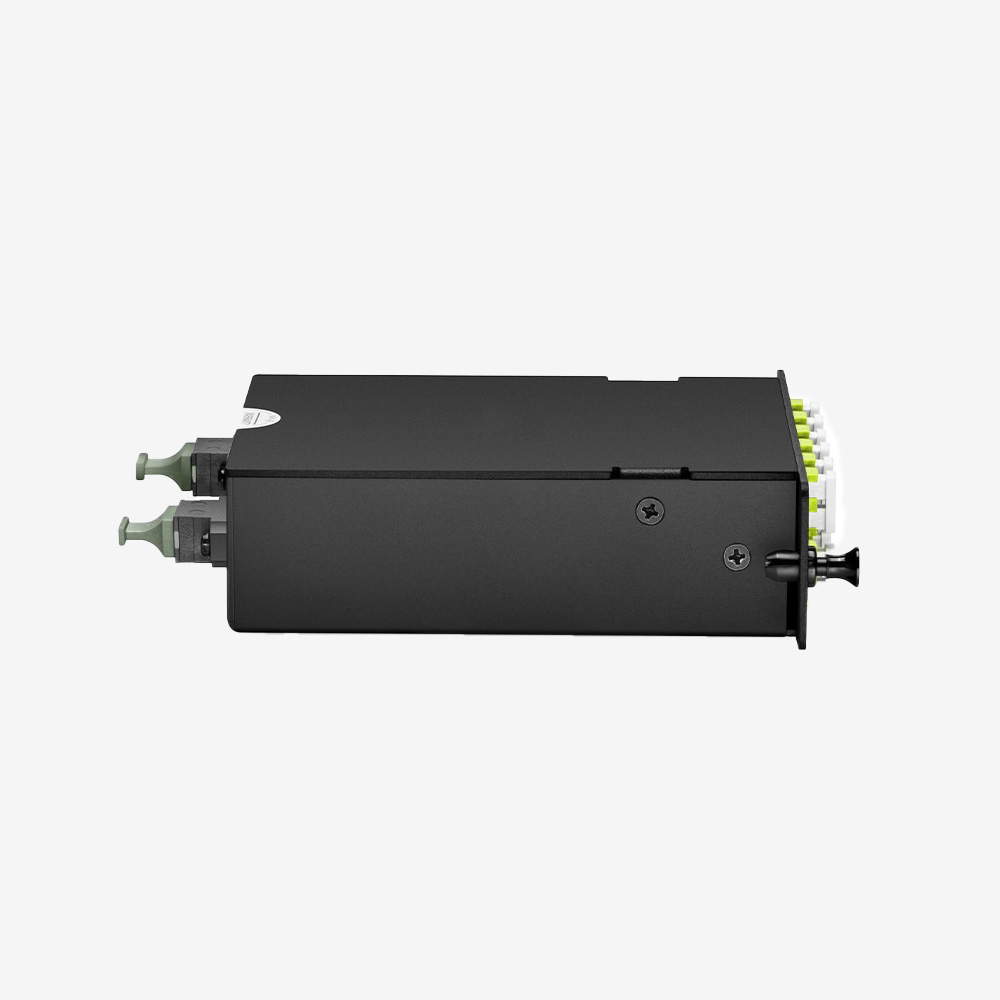

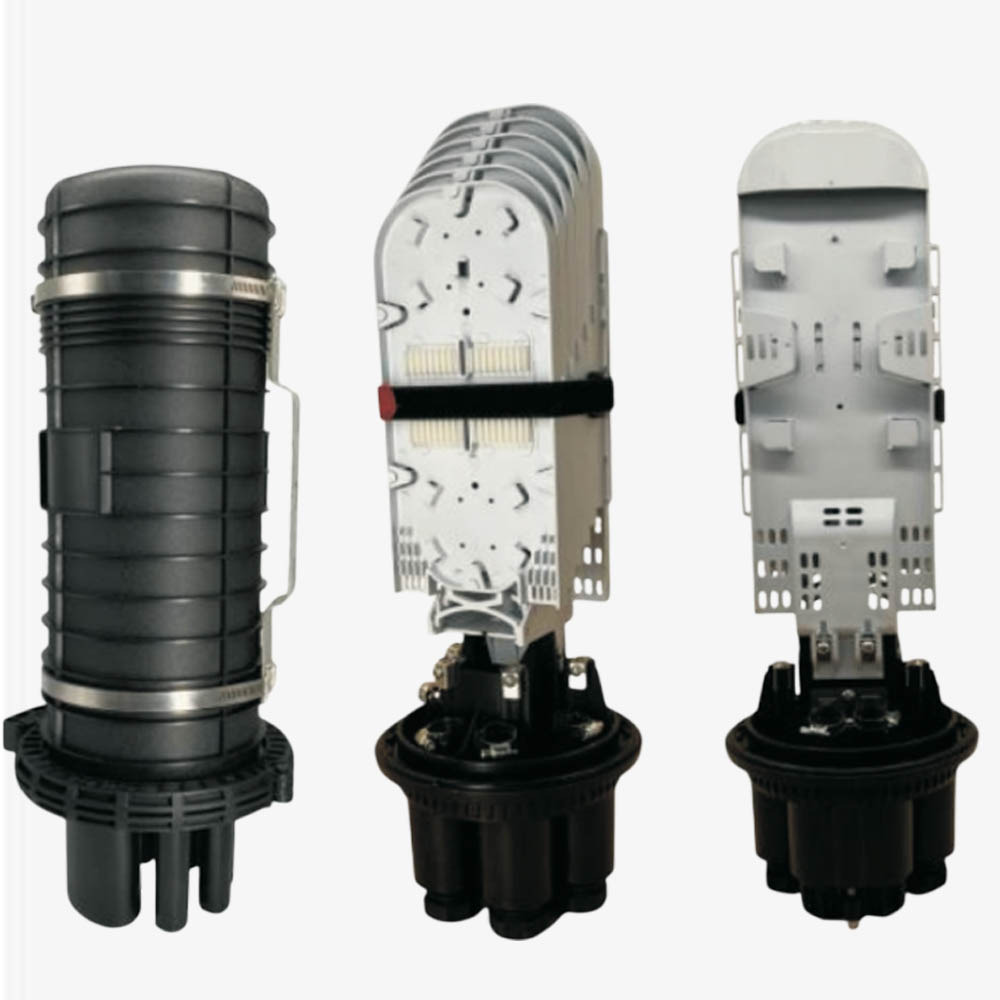

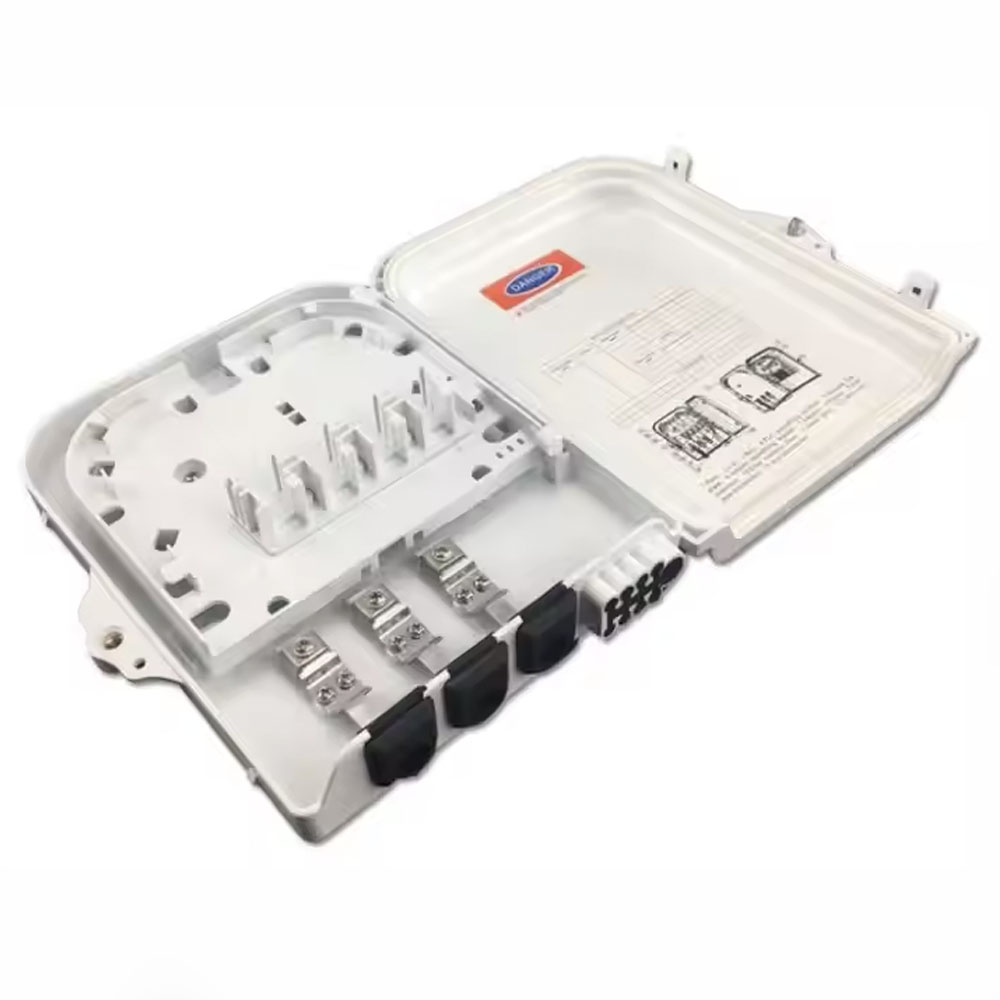

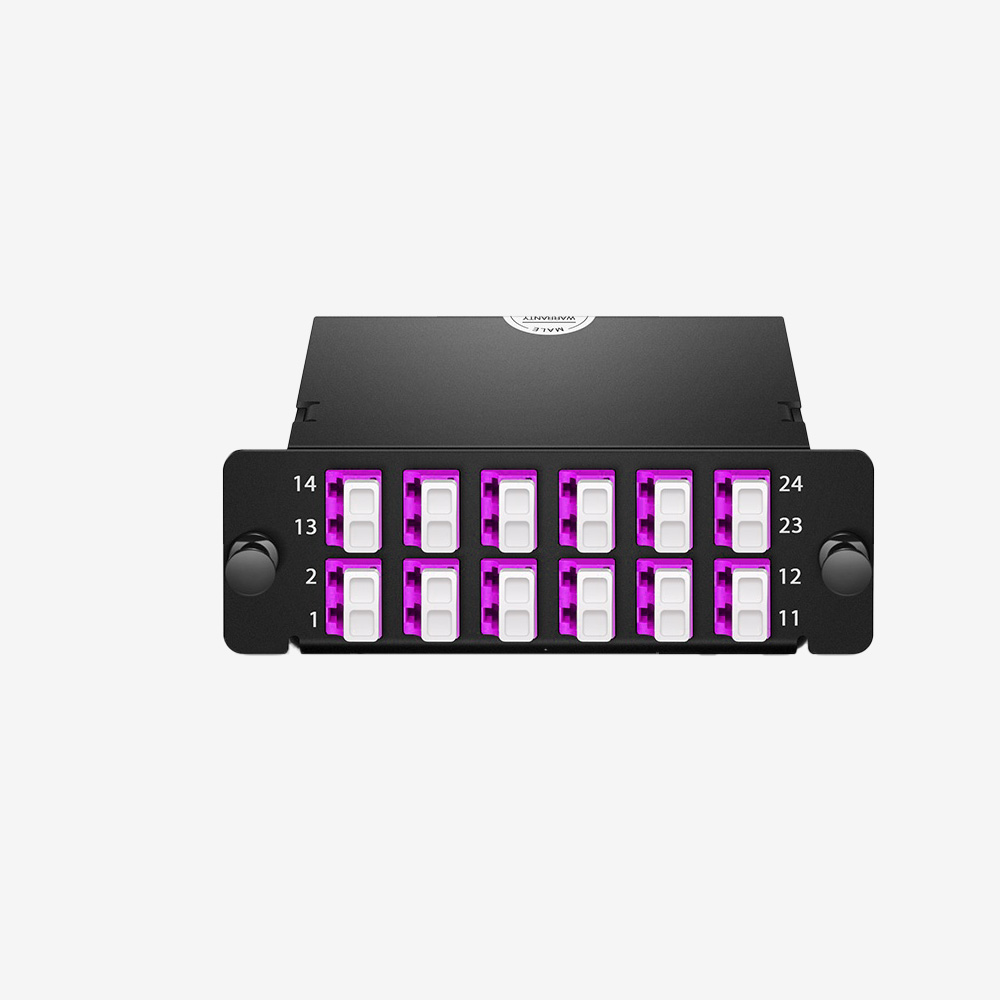

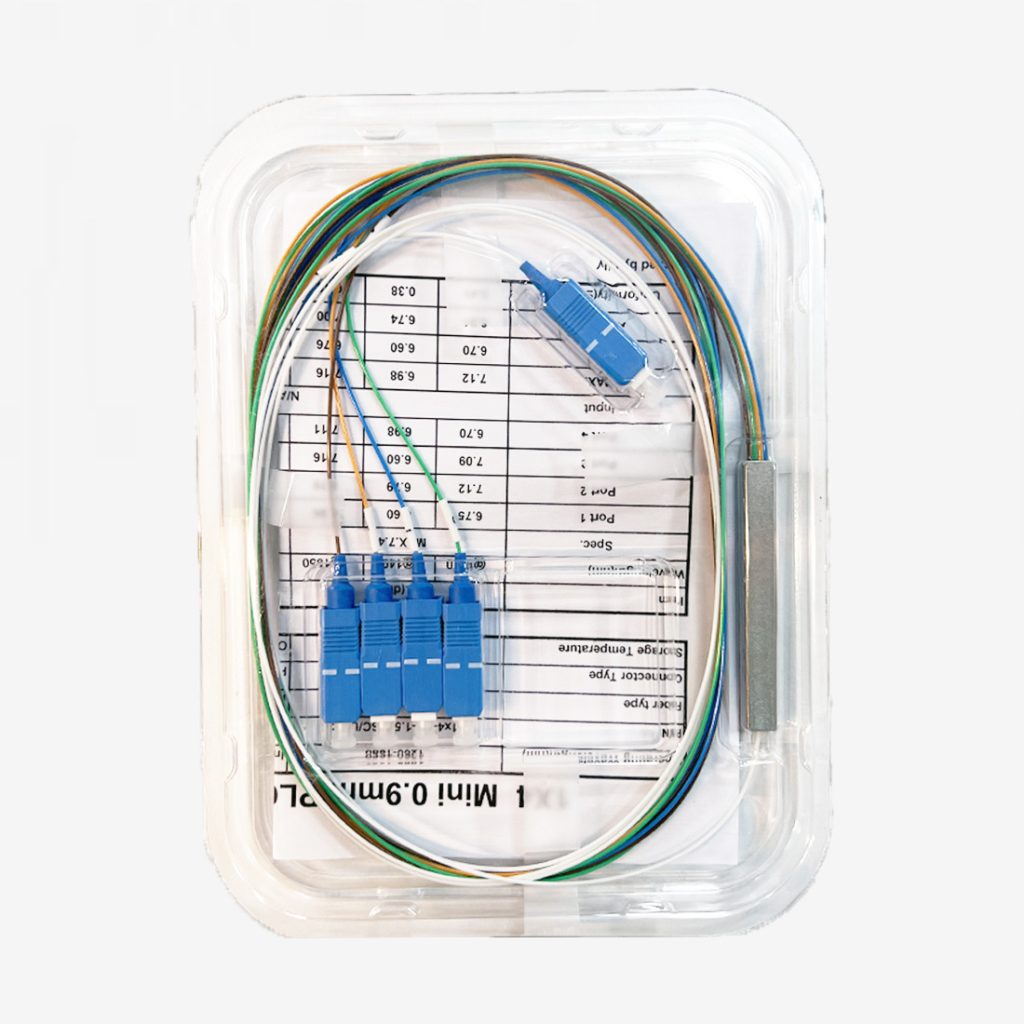

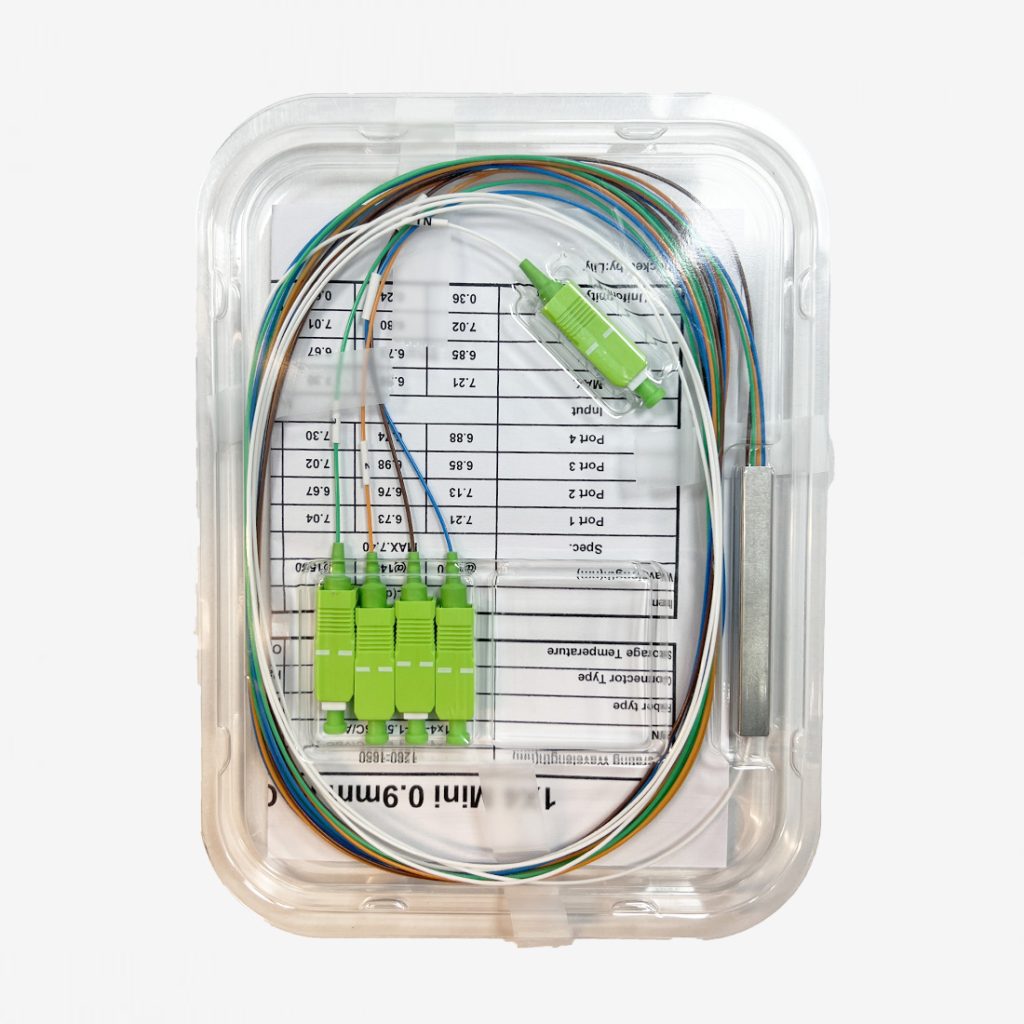

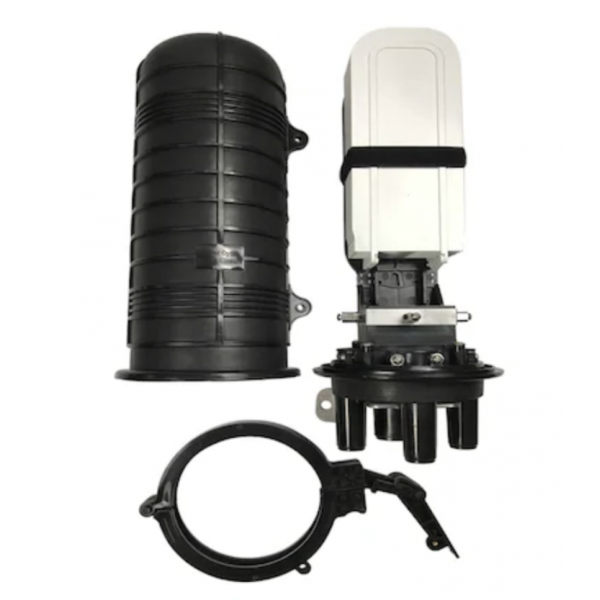

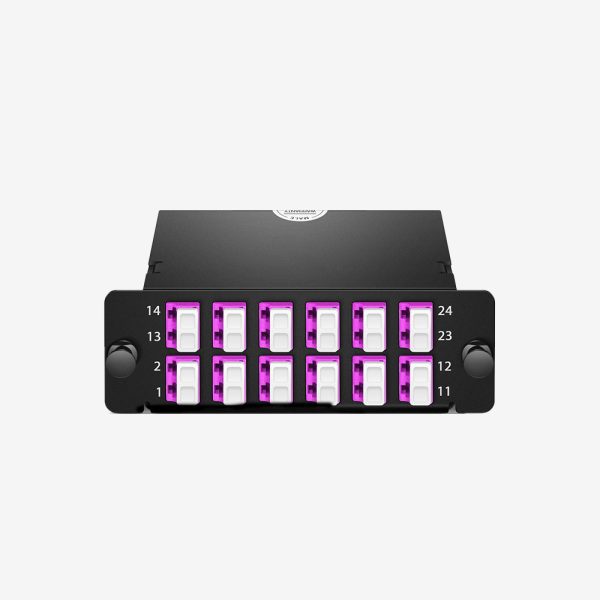

Fiber optik splitter, optik sinyali birden fazla kola ayıran pasif bölücüdür. 1×4 splitter, 1×8 splitter ve 1×16 splitter seçerken çıkış sayısının yanında hattın optik güç bütçesini değerlendirin. Kaset tipi splitter ile bağlantı uçlarının uyumunu da kontrol edin. Fiber optik ek kutusu ekleri korur; yer altı ek kutusu seçiminde montaj yeri, sızdırmazlık ve kablo girişleri birlikte değerlendirilir. FTTH ve ODK sonlandırma kutuları abone dağıtımına, fiber patch panel ve ODF ise düzenli sonlandırma ve bağlantı yönetimine yöneliktir. MTP/MPO kaset ve panellerde kaset yuvası, fiber sayısı ve duplex port sayısını ayrı kontrol edin; 12 fiber, LC duplex düzeninde 6 bağlantı çiftidir.

Single mode, multimode ve ölçüm ekipmanları

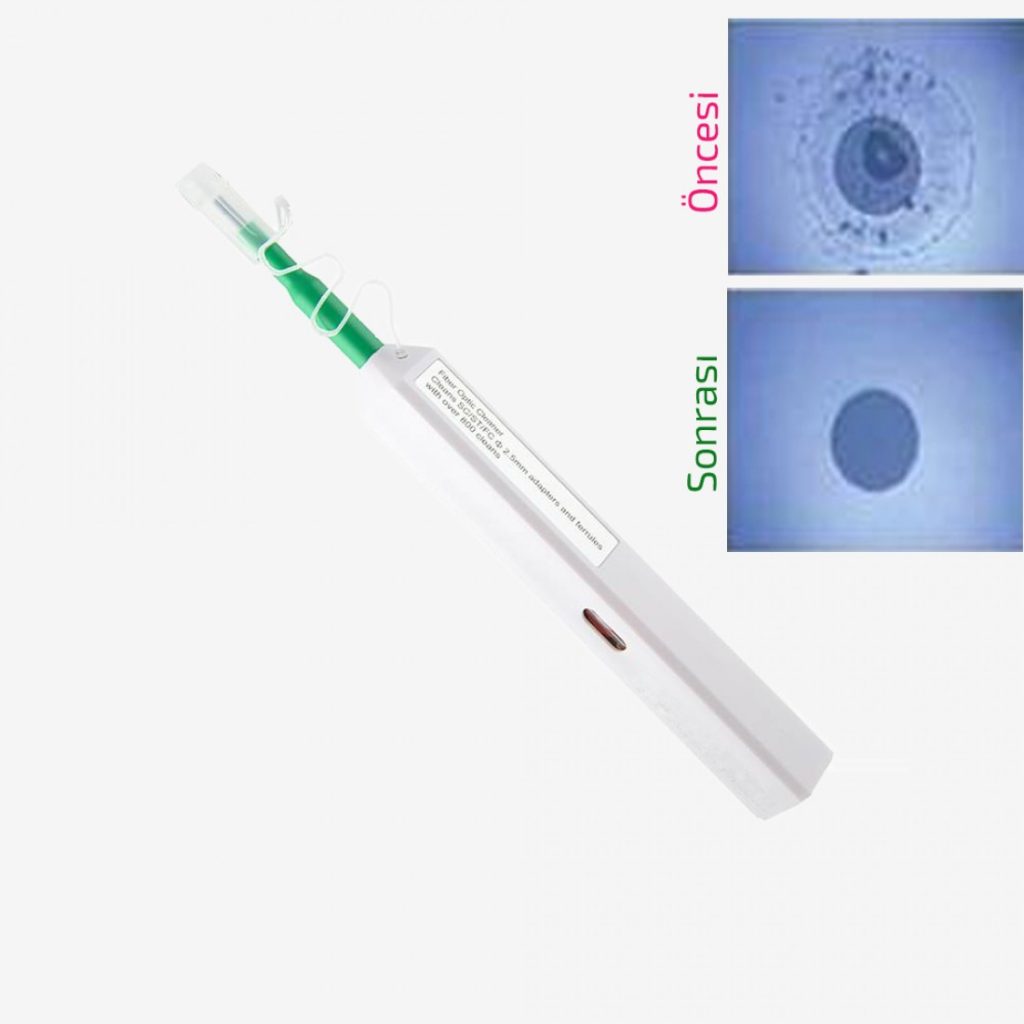

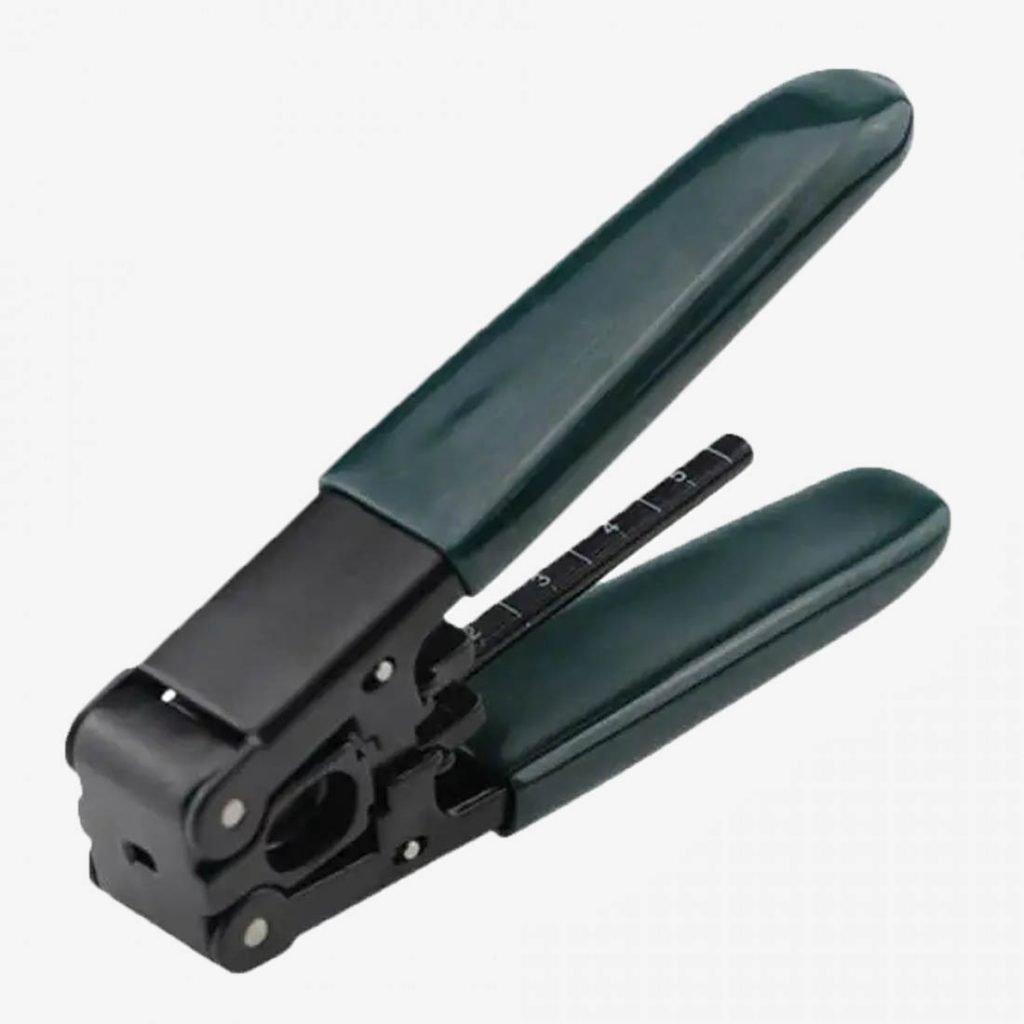

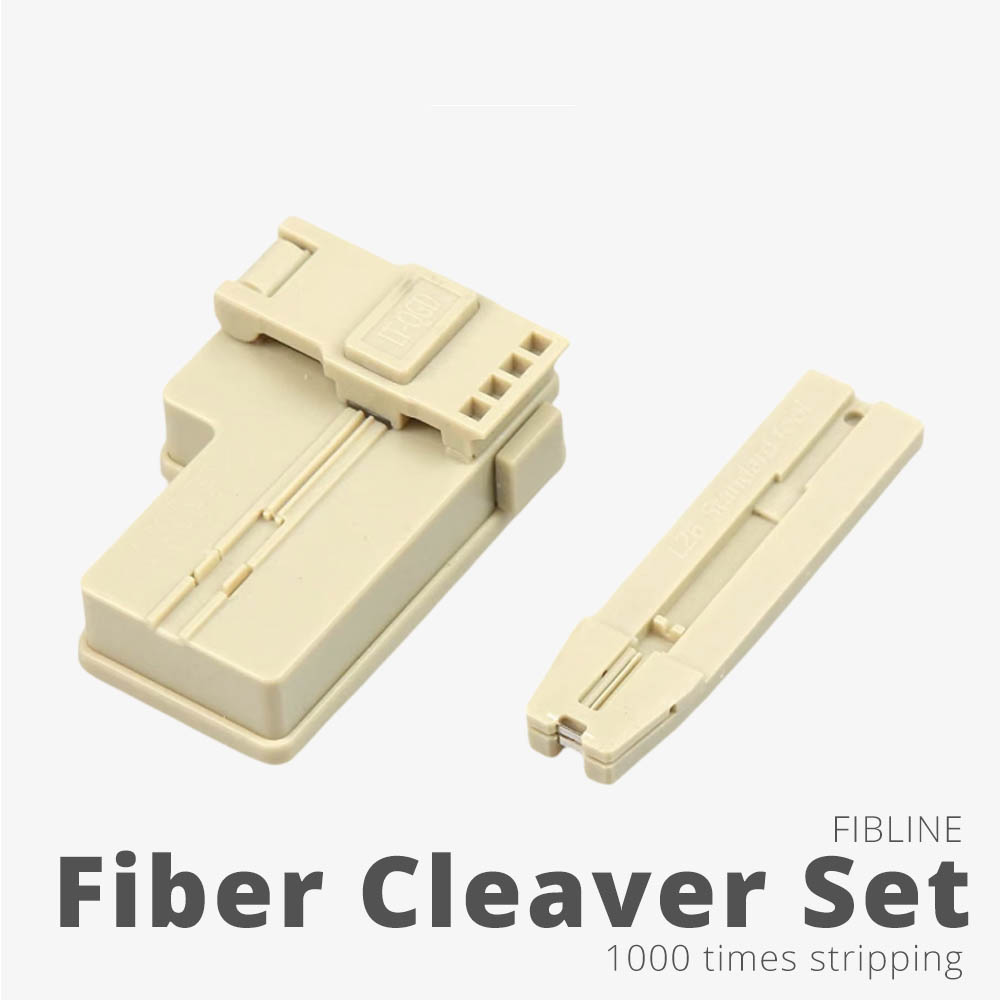

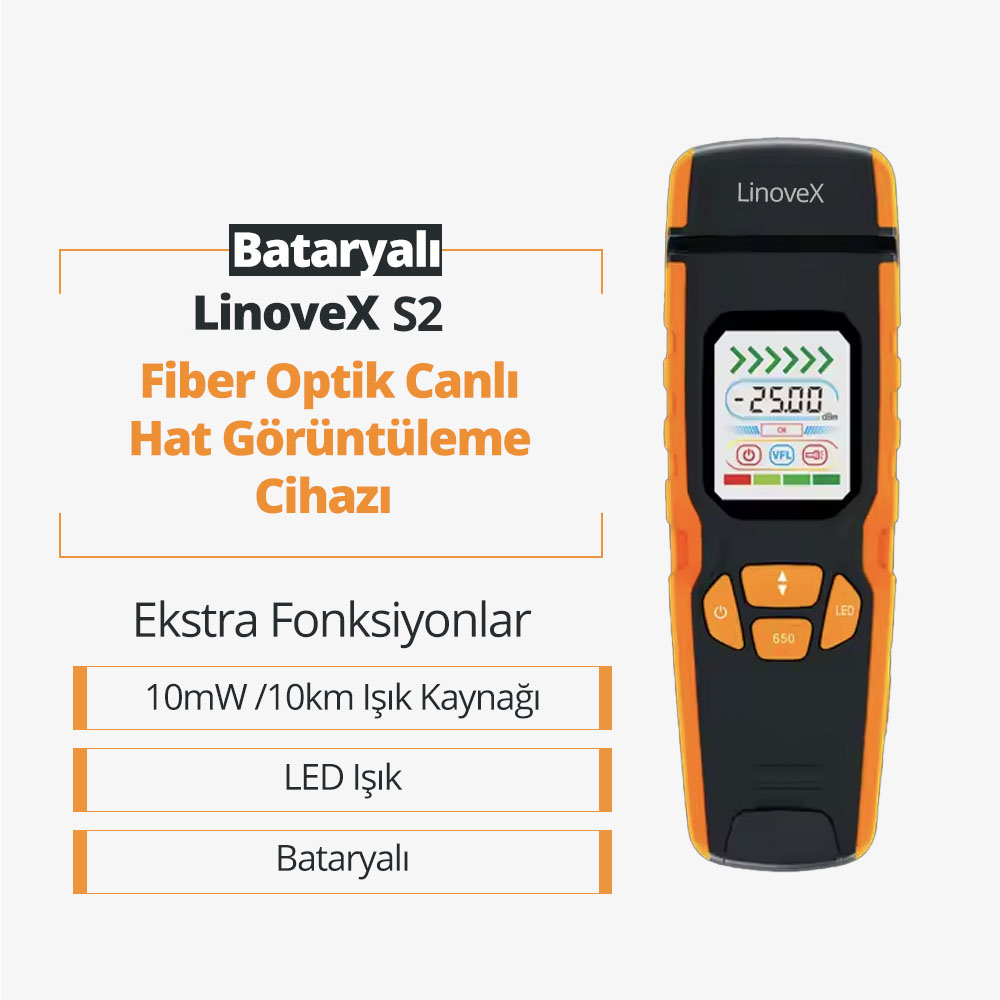

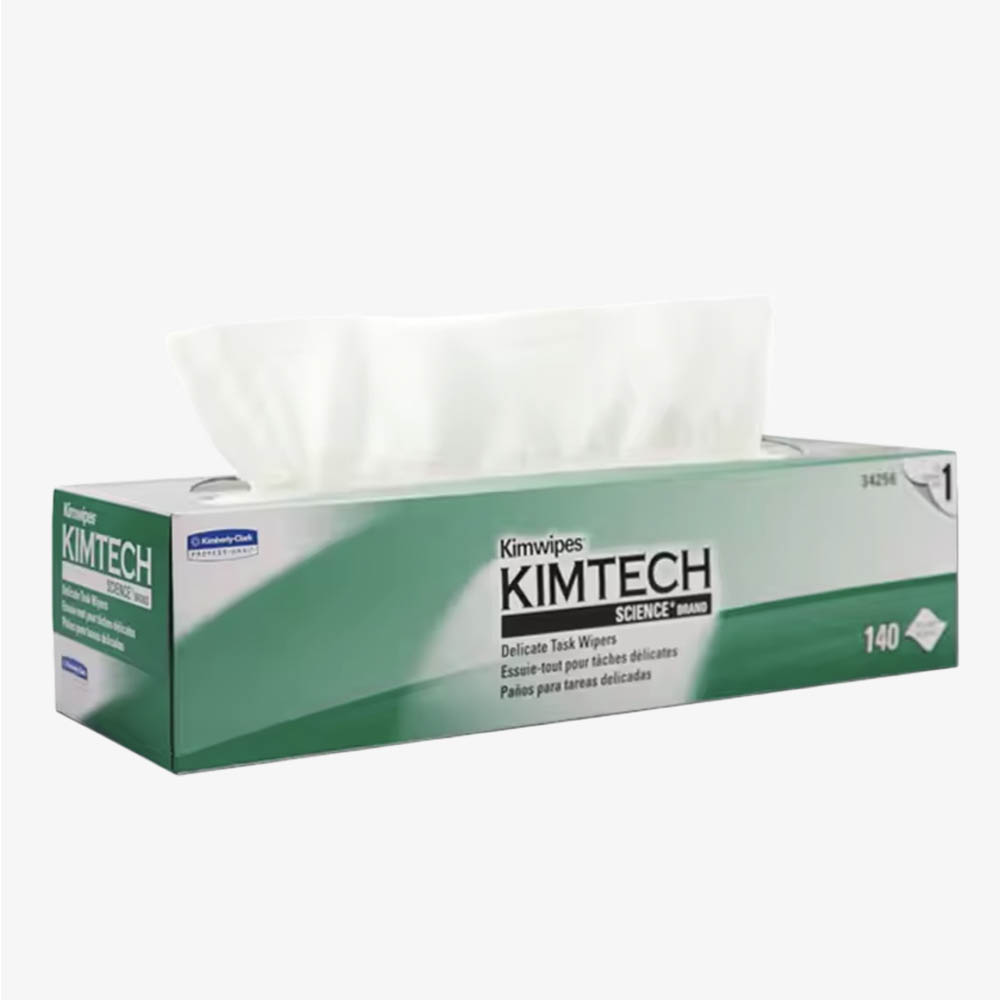

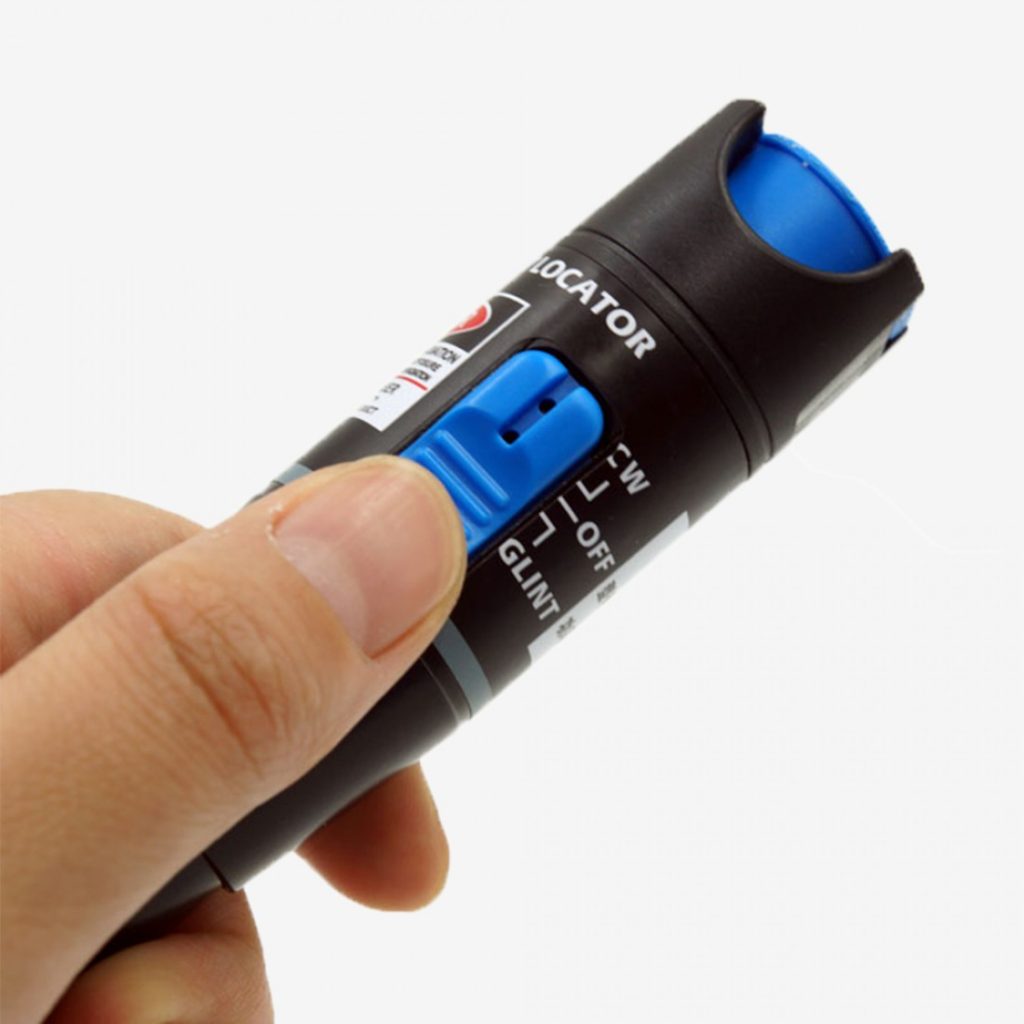

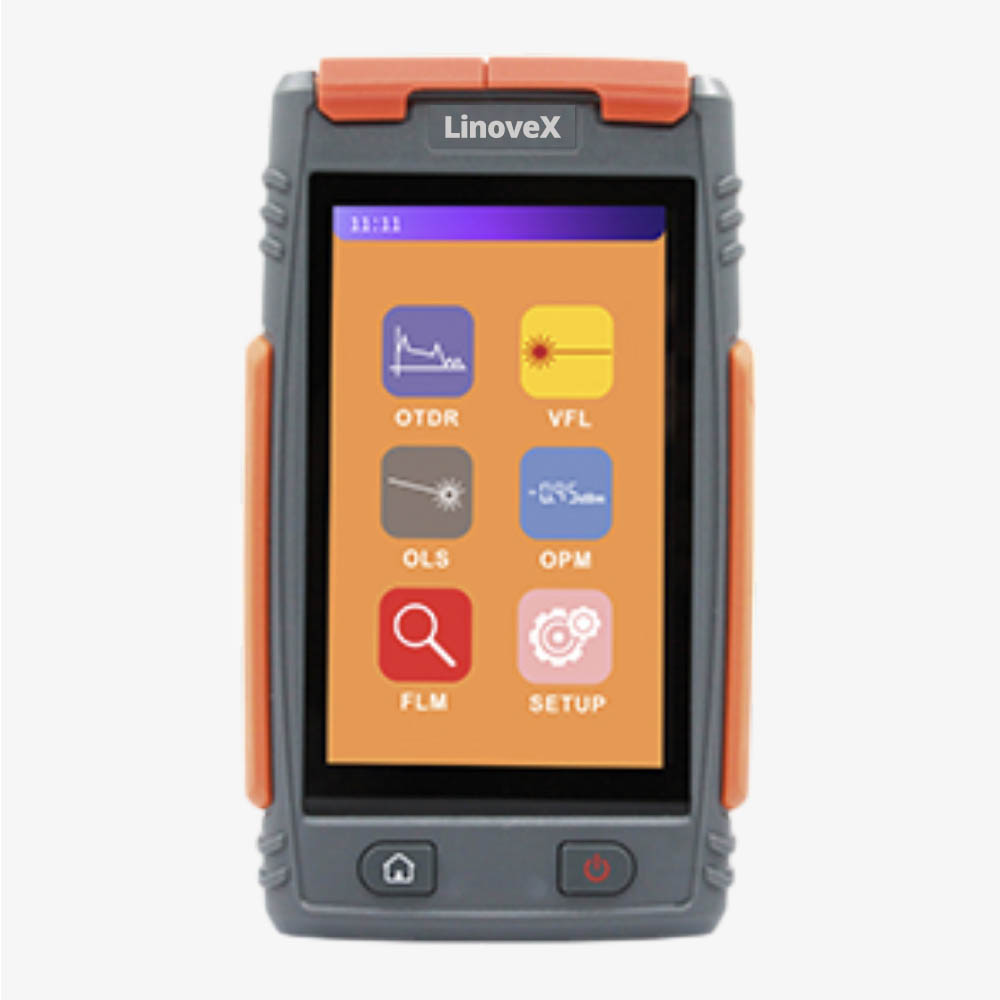

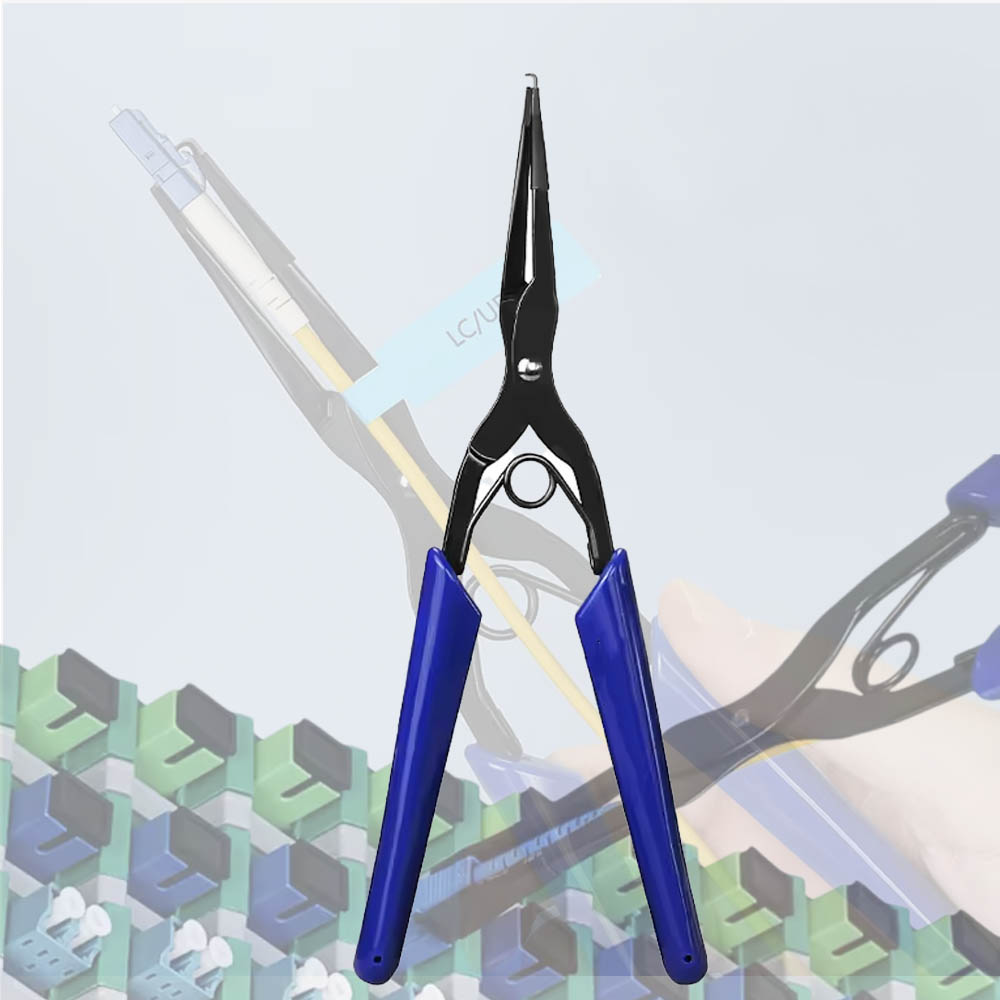

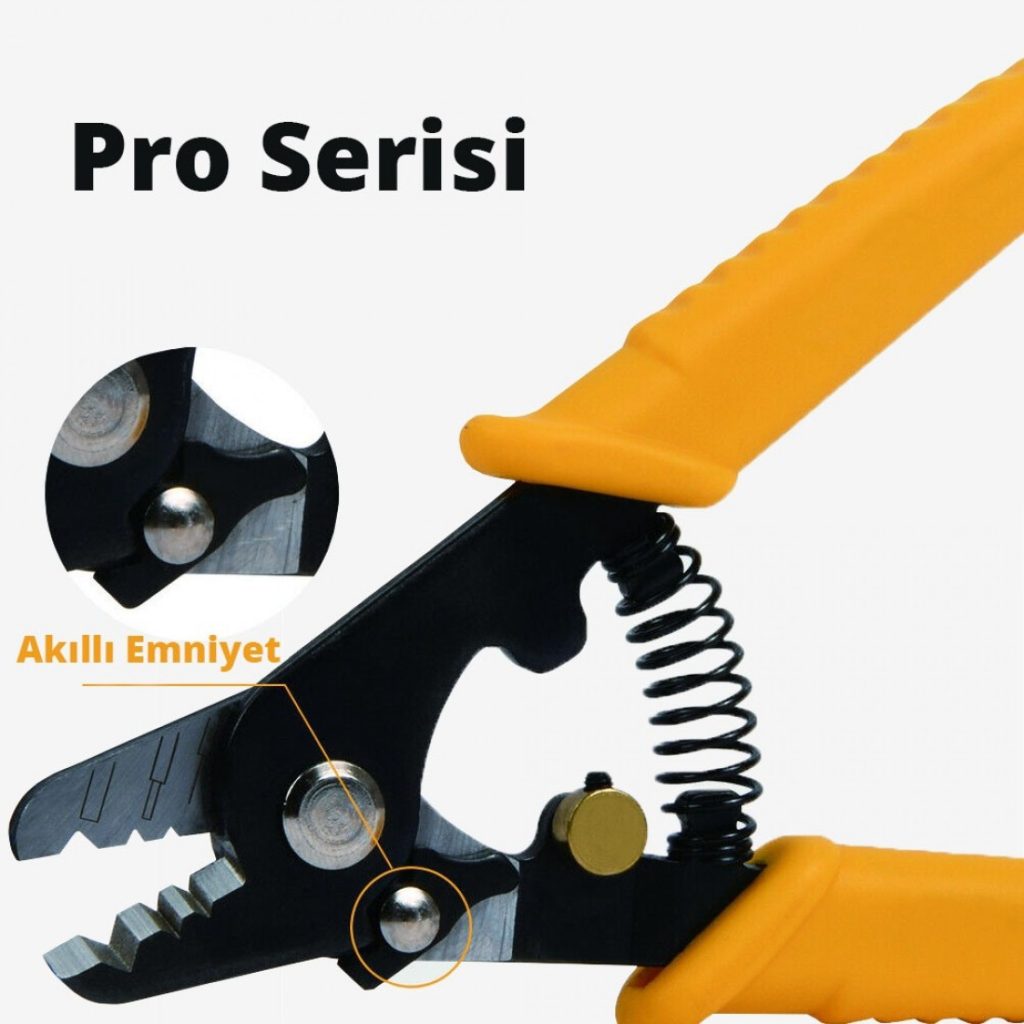

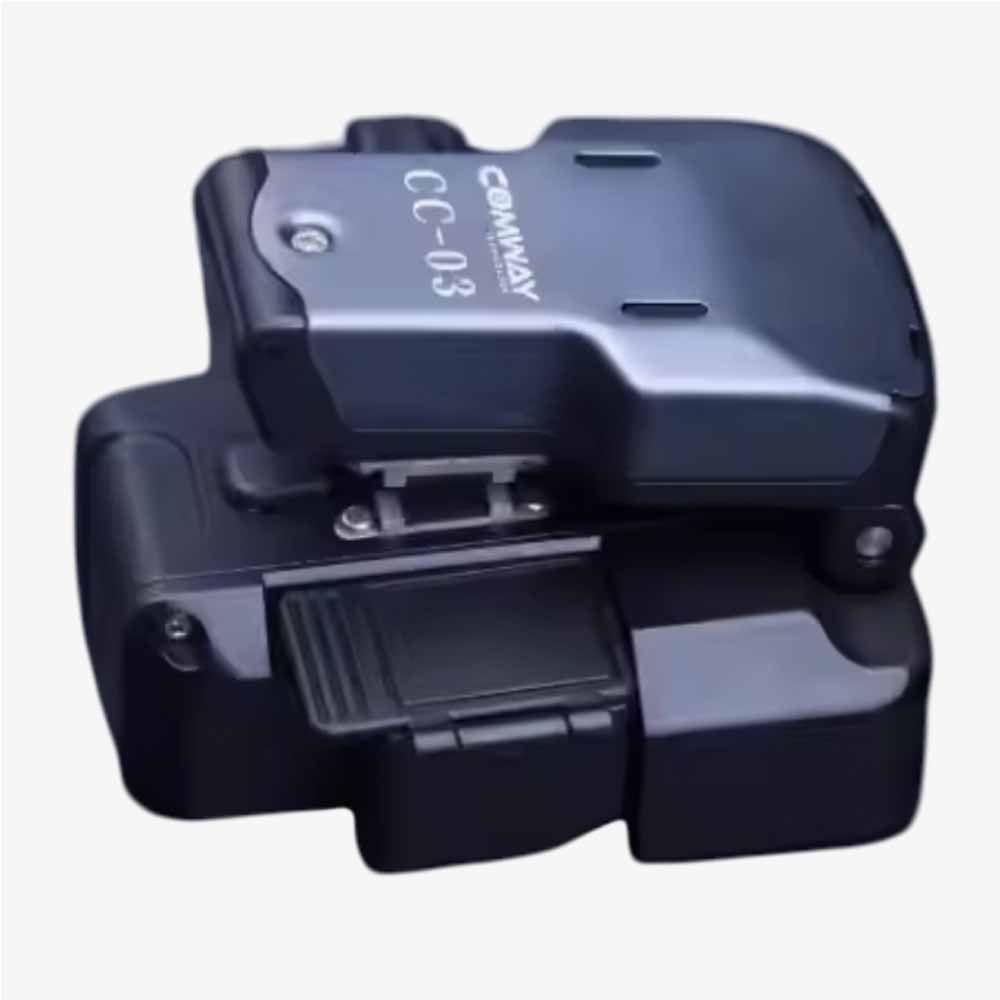

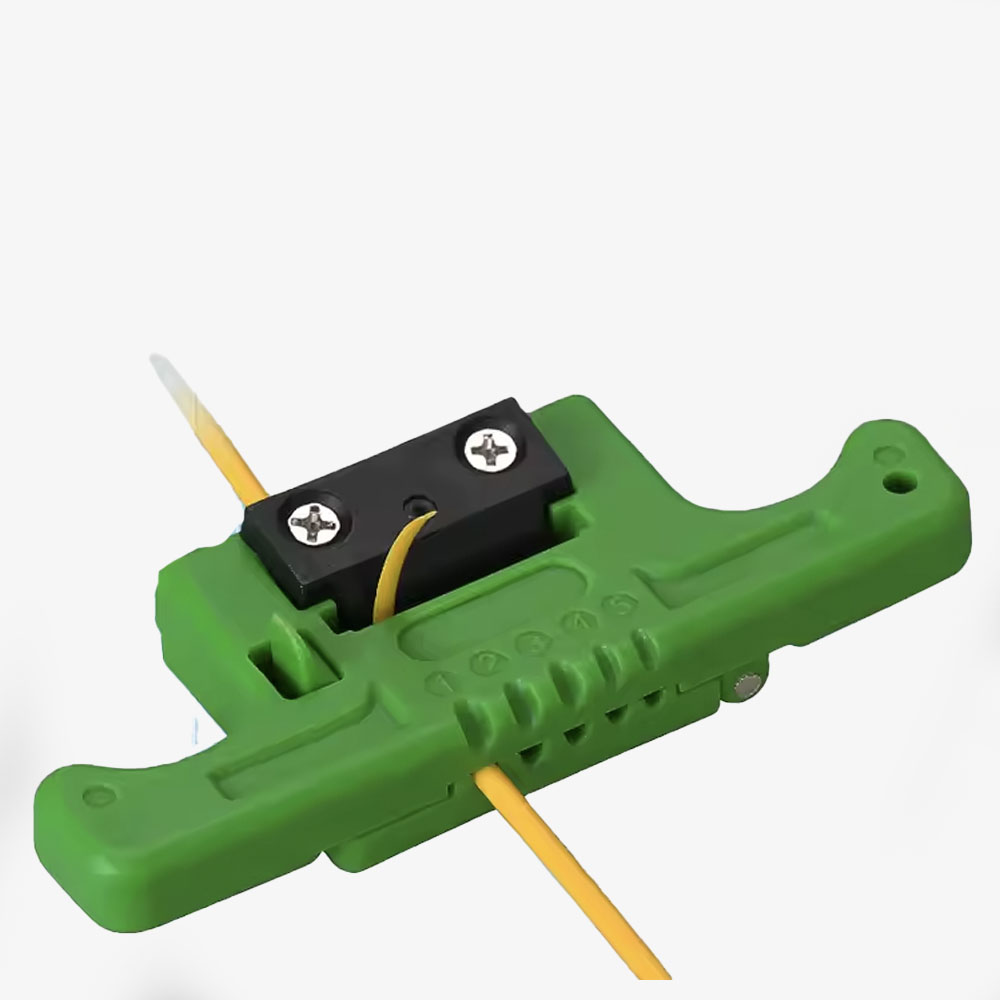

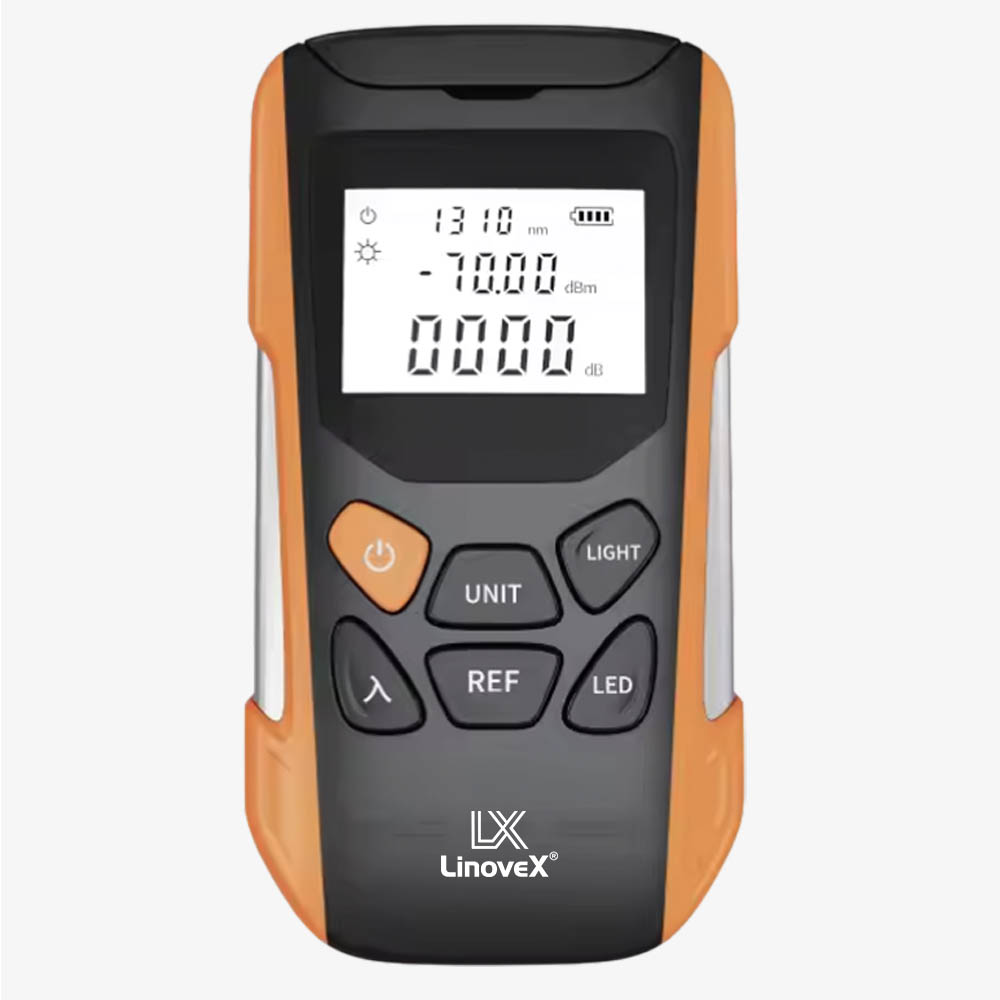

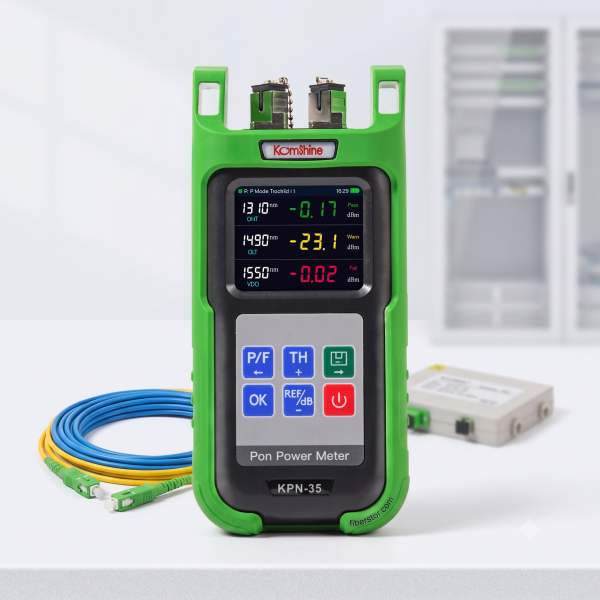

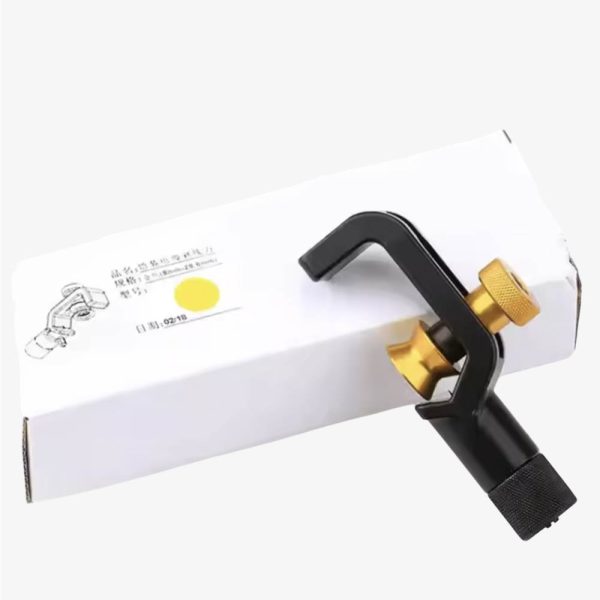

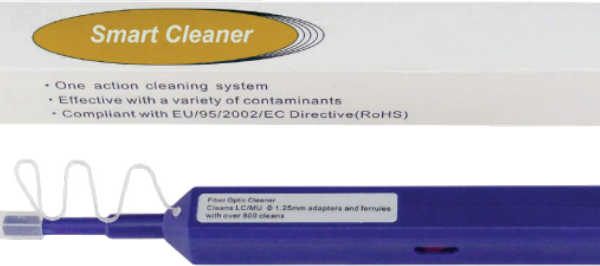

Single mode ve multi mode fiber aynı optik kanalın yerine gelişigüzel seçilmez. OS2, OM3 veya OM4 sınıfını; cihazın optik modülü, çalışma dalga boyu, mesafe ve mevcut tesisatla birlikte değerlendirin. Power metre, ışık kaynağı ve OTDR farklı ölçüm ihtiyaçlarına cevap verir. Fiber hazırlığı için fiber optik sıyırıcı, cleaver, kevlar makası ve temizleme ekipmanları seçerken de yapılacak işlemi ve ölçü uyumunu esas alın.

CAT6 kablo ve bakır patch panel ile ağ kurulumu

CAT6 kablo, Ethernet tesisatında kullanılan bakır ağ kablosudur. Network kablosu veya data kablosu ararken iletken malzemesini, AWG ölçüsünü, ekranlama yapısını ve dış kılıfı birlikte değerlendirin. Katalogdaki 23 AWG saf bakır CAT6 kablo, U/UTP yapı ve LSZH kılıfla listelenir. 500 metre ifadesi tedarik uzunluğudur; tek bir Ethernet bağlantısının 500 metre çalışabileceği anlamına gelmez.

Kabin tarafında 24 port CAT6 patch panel, farklı noktalardan gelen hatları numaralı portlarda toplar. Fiber optik patch panel ile bakır patch panelin sonlandırma yapıları farklıdır. Kablo, panel ve kullanılacak RJ45 fiş veya priz modülü; iletken ölçüsü ve bağlantı yöntemi bakımından eşleşmelidir.

CAT6 test cihazı, RJ45 pense ve kablo kesme araçları

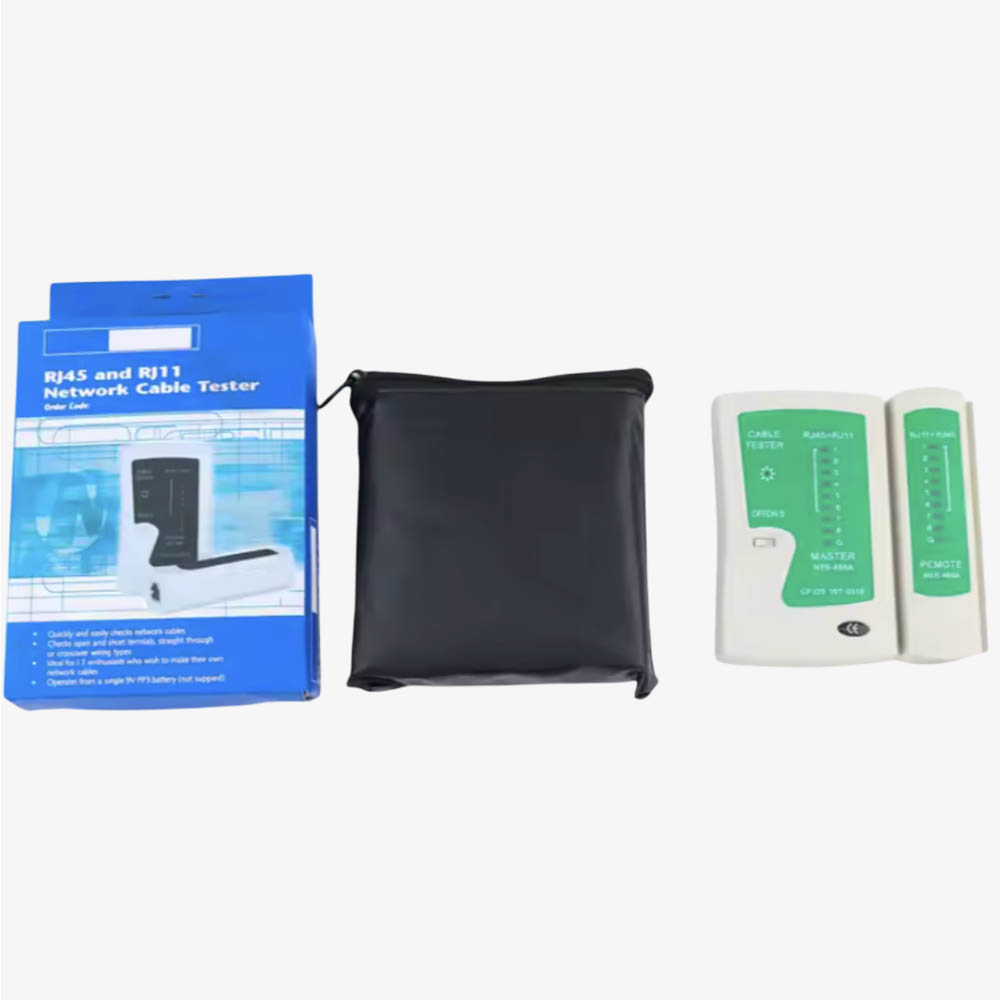

CAT6 test cihazı ararken hangi kontrolü yapmak istediğinizi belirleyin. RJ45 ve RJ11 ağ kablosu test cihazı, desteklediği kablolarda damar sırasını ve bağlantı hatalarını kontrol eder. Temel LED testi, internet hızını ölçmez ve CAT6 performans sertifikasyon raporunun yerine geçmez. Kablo demetinde doğru hattı bulmak için kullanılan kablo bulucu ise ayrı bir işleve sahiptir.

RJ45 sıkma pensesi, kablo test cihazı ve network el aletleri kablonun hazırlanmasından son kontrole kadar farklı işlerde kullanılır. CAT6 kablo makası, kablo kesici veya kablo sıyırıcı arıyorsanız, aletin kabul ettiği çapı ve keseceği malzemeyi kontrol edin. Katalogdaki ağ kablosu hazırlama setinde yan keski, kablo soyucular, RJ45/RJ11/RJ12 sıkma pensesi ve temel test cihazı birlikte yer alır. Fiber optik kevlar makası ile bakır kablo kesme aracını aynı iş için seçmeyin; kesilecek malzemeye uygun aleti kullanın.

Fiber optik kablo fiyatı fiber sayısı, yapı ve metraja; hazır bağlantıların fiyatı ise uçlar, fiber türü ve uzunluğa göre değişir. Ürün sayfasında varyasyonu, satış birimini ve paket kapsamını kontrol edin. Proje listeniz için teklif talebi oluşturabilir veya bağlantı uyumunu netleştirmek için teknik destek alabilirsiniz.
