12 Fiber MPO/MTP LC Kaset OM4 Polarity C

OM4 MTP LC Kaset: Fibline MPO12FOM4-C

MTP LC kaset MPO12FOM4-C, 12 fiberli OM4 bağlantıyı panel önünde altı LC duplex port olarak sunar. Çok fiberli trunk bağlantısı kasetin arkasında, cihazlara giden LC kablolar ise ön yüzde toplanır. Bu sayfadaki C polariteli modeli, projenizdeki uç eşleşmesini koruyarak yeni bir bağlantı noktası oluşturmak veya uygun kaseti yenilemek için değerlendirebilirsiniz.

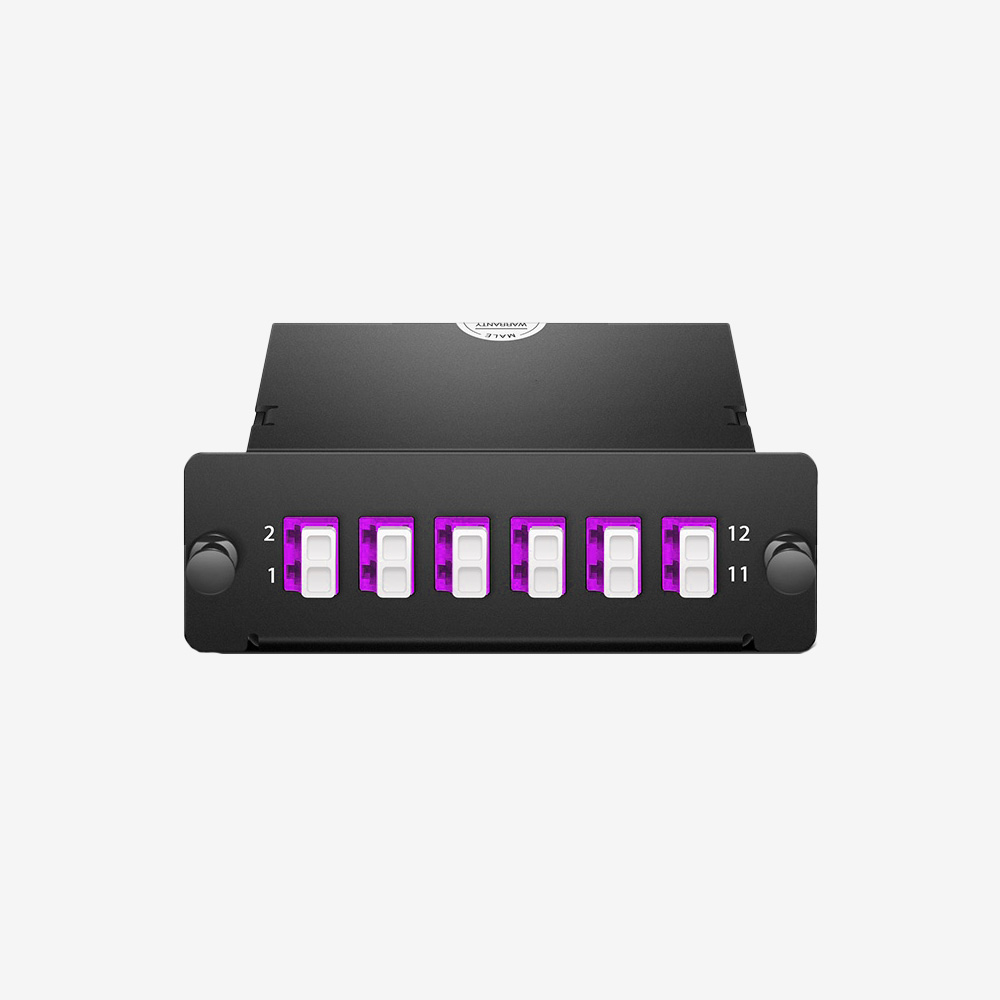

Ürünün ön portları magenta renklidir ve LC UPC yapıdadır. Arka tarafta tek pimli MPO/MTP bağlantısı bulunur. MPO12FOM4-C kodunu sipariş listenizde açıkça belirtin; aynı serinin A ve B polariteli kasetleri görünüş olarak benzese de bağlantı planında ayrı seçeneklerdir.

Bu Modelin Port ve Fiber Bilgileri

12 Fiber MTP Kaset ile Bağlantı Planı Hazırlamak

Bu 12 fiber MTP kaset için çizelgeyi duplex çiftler üzerinden hazırlayabilirsiniz. Her LC duplex port iki fiber içerir; altı portun tümü kullanıldığında on iki fiber bağlantısı oluşur. Cihazlarınız iki fiberli LC arayüz kullanıyorsa portları bu yapıya göre eşleştirin. Farklı bir optik arayüz kullanıldığında cihaz üreticisinin bağlantı düzeni esas alınmalıdır.

Kurulum çiziminde kaset kodunun yanında panel numarasına, ön port numarasına ve karşı uç bilgisine yer verin. Örneğin bir bağlantının yalnızca “sunucu odasına” gittiğini yazmak yerine hangi panel ve portta sonlandığını belirtin. Böylece ileride kablo taşıma veya cihaz değişimi yapılırken bağlantıyı baştan takip etmeniz gerekmez.

MPO LC Kaset Seçiminde Kapasiteyi Doğru Okuyun

6 port LC kaset tanımı bu üründe altı duplex bağlantıyı ifade eder. “12 port” ifadesini gördüğünüz başka bir ürünle karşılaştırırken on iki tekil fiberin mi, on iki duplex çiftin mi kastedildiğini kontrol edin. On iki duplex çift için gereken kapasite 24 fiberdir; bu modelin kapasitesi ise 12 fiberdir.

MPO LC kaset ürünleri arasında arka port sayısı da değişebilir. Bir adet 12 fiberli giriş ile iki ayrı 12 fiberli giriş aynı kablo planını kullanmaz. Teklif dosyanızda ön LC bağlantı sayısı, toplam fiber kapasitesi ve arka port sayısı ayrı satırlarda bulunursa seçenekleri daha kolay karşılaştırabilirsiniz.

OM4 MPO Kaset İçin Uygun Panel ve Kablolar

OM4 MPO kaset, bir uyumlu MTP/MPO panel gövdesi ile birlikte kullanılmalıdır. Kasetin sabitleme biçimini ve panel yuvasını kontrol edin. Rack ölçüsü uygun olsa bile farklı modül serilerinin aynı yuvaya oturacağı varsayılmamalıdır. Ön kapak veya kablo yöneticisi, LC bağlantıların sökülmesini engellememelidir.

OM4 kaset kullanırken trunk ve cihaz tarafındaki patch cordların fiber sınıfını da değerlendirin. Hattaki her parçayı etiketi üzerinden tanımlayın; yalnızca adaptör veya kablo rengine dayanmayın. Toplam mesafe, ek bağlantılar ve aktif modüllerin optik değerleri birlikte değerlendirilmeden bir hız ya da erişim mesafesi taahhüt edilemez.

MTP kaset ve MTP-LC dönüşüm kaseti adları, bu ürün grubunda çok fiberli bağlantının LC uçlara dağıtılmasını anlatır. Burada elektriksel bir dönüştürme veya sinyal güçlendirme yapılmaz. Doğrudan MPO bağlantı kullanan bir cihaz için LC kaset eklemek de her zaman doğru çözüm değildir; cihazın istediği bağlantı biçimiyle başlayın.

Polarity C Seçimini Nasıl Doğrularsınız?

Polarity C bilgisini kasetin tek başına bir özelliği olarak okumak yeterli olmaz. Trunk kablonun eşleşmesi, karşı taraftaki kaset ve cihaz uçları birlikte ele alınmalıdır. Satın alacağınız C modeliyle mevcut hattın çizimini karşılaştırın; polariteyi yalnızca konnektörün oturmasına bakarak doğrulayamazsınız.

Bu modelin arka bağlantısı pimlidir. Karşı ucun pin yapısı uygun seçilmelidir. Konnektörü zorlamak veya pinleri değiştirmeye çalışmak yerine eşleşen parçayı kullanın. MTP arayüzünün mekanik yapısını US Conec kataloğundan inceleyebilirsiniz; modelin bağlantı şemasını ayrıca kontrol edin.

Devreye Alma ve Sonraki Bakım

Montaj sonrasında bağlantı noktalarını numaralandırın, kullanılmayan LC portlarını kapaklı bırakın ve trunk kabloya çekme yükü binmediğinden emin olun. Kabloyu kasete ulaşmak için keskin bir dönüşe zorlamayın; kullanılacak kablonun kendi bükülme sınırını uygulayın.

Ölçüm raporunda MPO12FOM4-C kodu ile test edilen portları birlikte kaydedin. Temizlikten önce ve sonra alınan sonuçların aynı bağlantıyla eşleştirilmesi, sorun tekrar ettiğinde karşılaştırma yapmanızı kolaylaştırır. Uygun kaseti seçmek için elinizde yalnızca eski ürünün fotoğrafı varsa, panel ve trunk bilgilerini de ekleyerek FiberStor’a danışabilirsiniz.
