Fiber Optik MTP/MPO: LC Kaset ve Patch Panel

MTP/MPO bağlantı düzeninde çok sayıda fiber, omurga tarafındaki ortak bağlantılardan panel önündeki ayrı hatlara taşınabilir. Bu grupta doğru seçim, kaset ile paneli aynı parça gibi değerlendirmemekle başlar. Kaset optik bağlantı düzenini sunar; panel ise uyumlu kasetleri kabinet içinde taşıyan gövdedir.

FiberStor MTP/MPO kategorisinde 12 fiber, 24 fiber ve 2×12 fiber LC kaset seçenekleri; OM3, OM4, OM5 ve single mode modeller ile 1U ve 2U panel gövdeleri bulunur. Mevcut bir sisteme ekleme yapıyorsanız önce trunk bağlantısının fiber sayısını, ön taraftaki LC ihtiyacını ve kasetin mekanik serisini belirleyin.

MTP LC kaset mi, MPO patch panel mi?

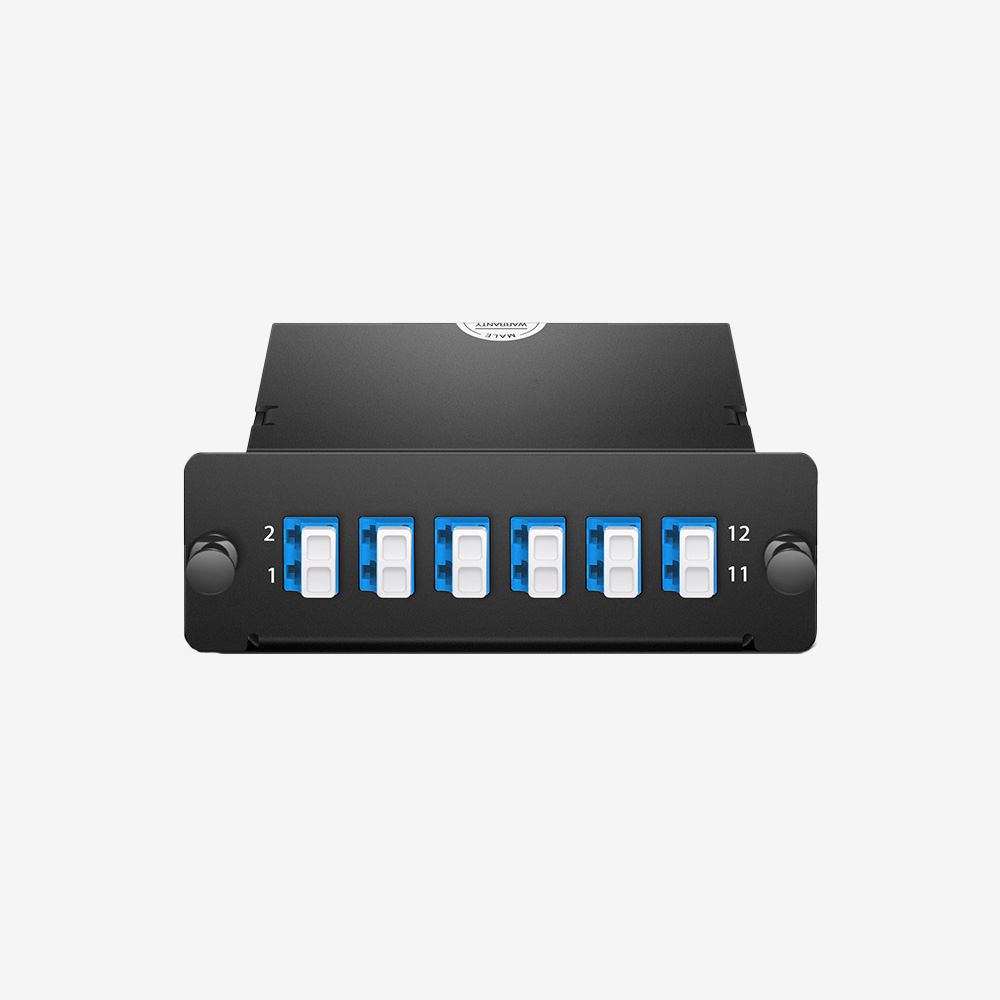

MTP/MPO LC kaset, arka taraftaki çok fiberli bağlantıyı ön yüzdeki LC bağlantılarına dağıtan hazır modüldür. MPO kaset, MTP kaset, MTP LC kaset ve MPO LC kaset adlarıyla karşılaşabilirsiniz. Bu isimler satın almada başlangıç sağlar; fakat bütün markaların ve serilerin aynı panel yuvasına uyduğu anlamına gelmez.

MTP/MPO patch panel ise kabinet içine takılan taşıyıcıdır. Boş panel satın alındığında kasetler ve trunk kablolar otomatik olarak dahil sayılmaz. Panelin kaç kaset kabul ettiğini, uygun modül boyutunu ve kutu içeriğini birlikte kontrol edin. Boş yuvaların kapatılmasında kullanılan blank kapak da optik dağıtım yapan bir modül değildir.

12 fiber ile 12 port aynı kapasite mi?

Bir LC duplex bağlantıda iki fiber bulunur. Bu nedenle altı LC duplex port, toplam on iki fiber taşır. On iki LC duplex port ise yirmi dört fibere karşılık gelir. “12 port MTP kaset” veya “24 port MPO” gibi ifadelerle ürün ararken porttan tekil fiber ucunun mu, duplex bağlantının mı kastedildiğini netleştirin.

Ön yüzdeki adaptör gövdelerini saymak da tek başına yeterli olmayabilir; duplex ve quad yerleşimler farklı görünür. Ürünün teknik tablosunda toplam fiberi, LC duplex bağlantı adedini ve arka MPO/MTP girişini ayrı okuyun. Böylece aynı kapasiteyi farklı gövde yerleşimleriyle sunan modelleri doğru karşılaştırabilirsiniz.

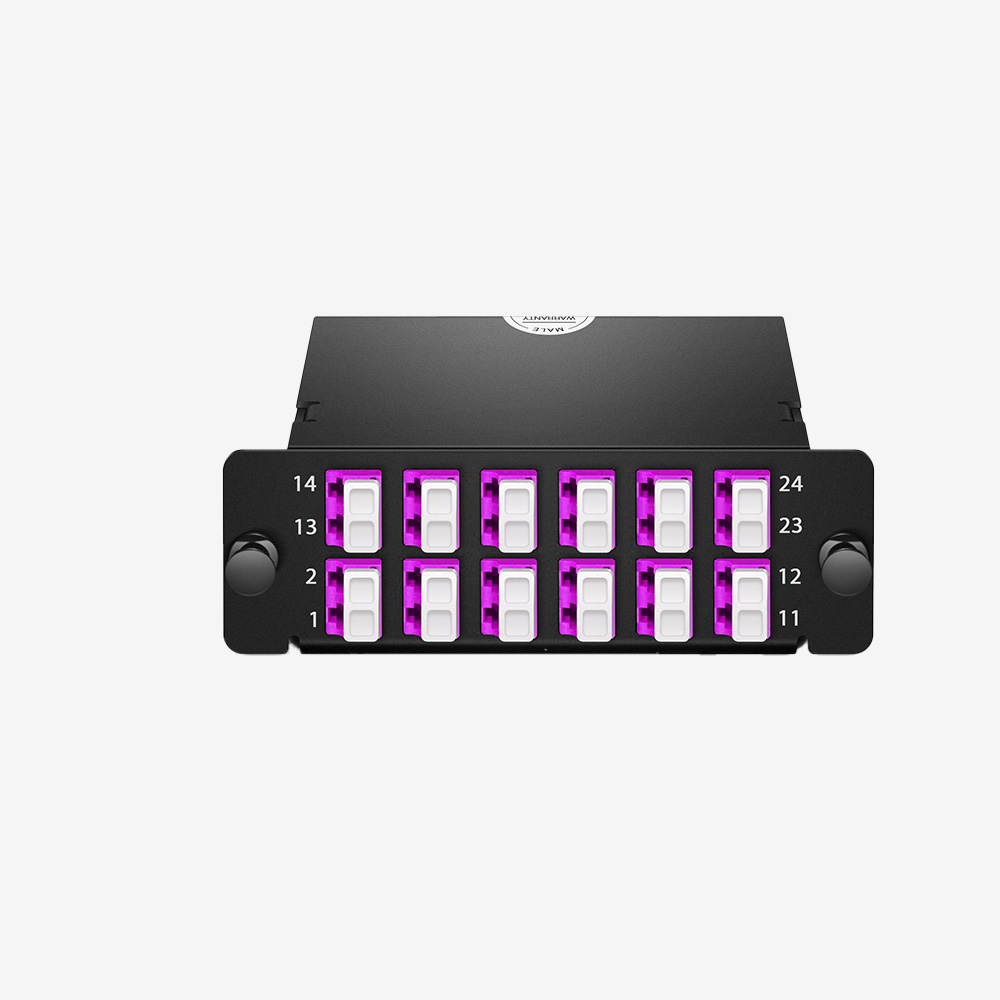

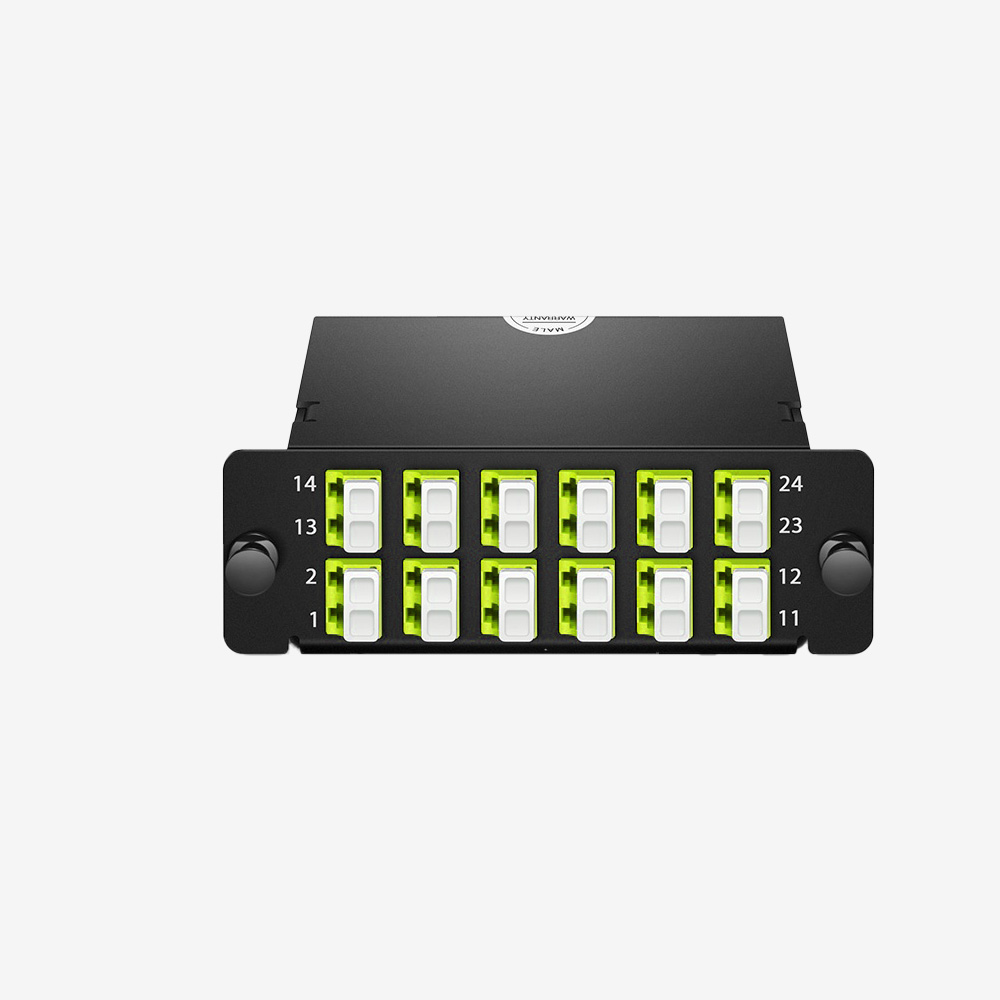

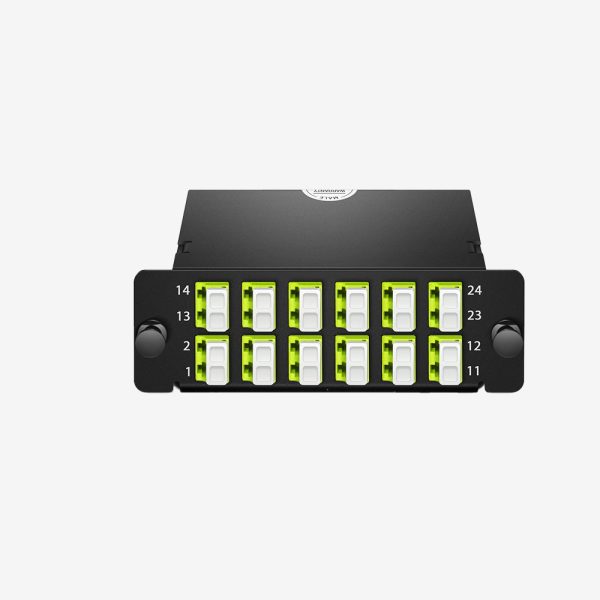

24 fiber ve 2×12 fiber kaset ayrımı

İki modelin de toplam yirmi dört fiber sunması, arka bağlantılarının aynı olduğu anlamına gelmez. 2×12 ifadesi iki ayrı on iki fiber grubunu belirtir. Diğer 24 fiber düzeninde ise arka konnektörün tipi ve fiber adedi modelin belgesinden kontrol edilir. Trunk kabloyu yalnız toplam fiber sayısına göre seçmeyin.

İngilizce belgelerde MPO to LC cassette, MTP-LC conversion cassette ve rack enclosure terimleriyle karşılaşılır. İlk iki ifade kasetin bağlantı görevini, sonuncusu taşıyıcı gövdeyi anlatabilir. Bu gruptaki kasetler, optik gücü abonelere bölen PLC splitter veya kaynakların yerleştirildiği fiber ek kasetiyle karıştırılmamalıdır.

OM3, OM4, OM5 ve single mode seçimi

Fiber sınıfını mevcut omurga ve uç cihazlara göre seçin. OM3, OM4 ve OM5 multimode; single mode ise farklı bir fiber ailesidir. Daha yeni bir OM sınıfı kullanmak, eski trunk kablonun veya optik modülün bütün özelliklerini yükseltmez. Hız ve mesafe hesabı, hattın tamamındaki bileşenlere ve kayıplara bağlıdır.

Ön LC bağlantısında kullanılacak fiber optik patch cord da aynı fiber sınıfıyla eşleşmelidir. Konnektörler mekanik olarak takılabiliyor diye single mode ile multimode bağlantıyı birbiri yerine kullanmayın. Cila türü ve optik arayüz uyumu da ayrıca kontrol edilmelidir.

1U ve 2U paneli nasıl planlamalısınız?

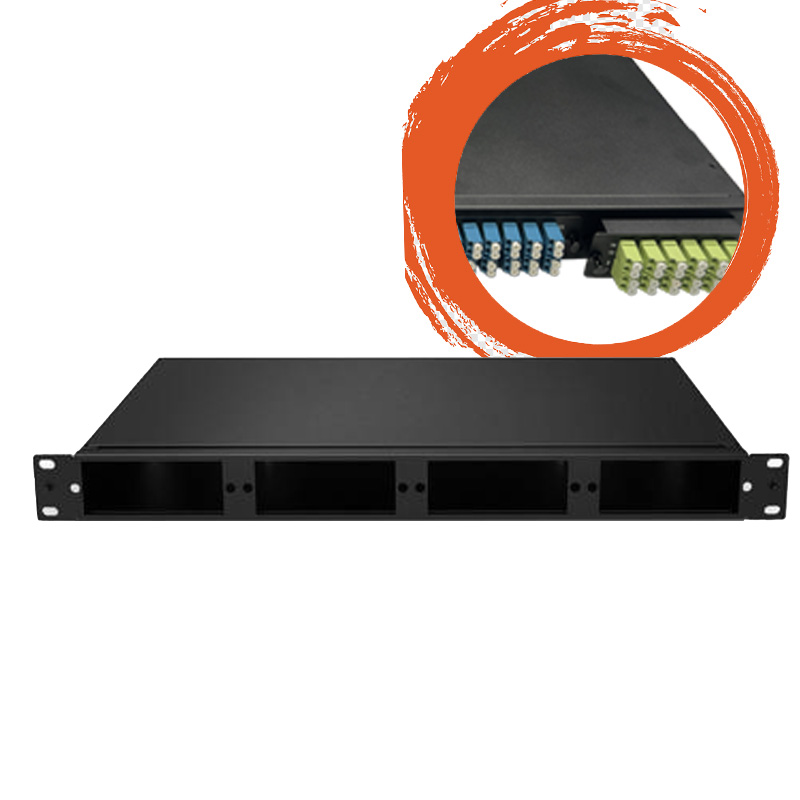

Bu gruptaki 1U panel dört, 2U panel sekiz uyumlu kaset için sunulur. Toplam kapasiteyi kaset başına fiber sayısıyla birlikte hesaplayın. Örneğin dört adet 24 fiberli kaset, uygun 1U yerleşimde 96 fiber sağlayabilir; bu sayı 96 LC duplex port anlamına gelmez.

Aynı 19 inç kabinet ölçüsü, farklı serilerin kasetlerini birbirine uyumlu yapmaz. Modülün eni, derinliği, sabitlemesi ve arka kablo dönüş alanı kontrol edilmelidir. Kapağın açılması ve ön LC bağlantılarına erişilmesi için gereken alanı da planlayın.

12 fiber MTP ve 24 fiber MTP bağlantılarını karşılaştırırken LC duplex adedini ayrı hesaplayın. OM3 MTP kaset, OM4 MTP kaset veya OS2 MTP kaset seçimi mevcut hattın fiber sınıfıyla yapılır. Bu optik modülleri taşıyacak MTP patch panel ise mekanik kaset uyumuna göre seçilir.

Polarite ve sipariş kontrolü

A, B ve C polarite seçenekleri, fiberlerin karşı uca nasıl eşleştiğiyle ilgilidir. Trunk, kaset ve ön patch cord birlikte değerlendirilmeden yalnız aynı harfi seçmek yeterli bir yöntem değildir. Pimli ve pimsiz konnektör eşleşmesi de polariteden ayrı bir kontrol başlığıdır.

Sipariş tarifinizde fiber sınıfını, toplam fiber adedini, LC duplex port ihtiyacını, arka bağlantı düzenini, paneli ve polariteyi yazın. Teklifleri karşılaştırırken panel, kaset ve kabloların hangi kalemlerde dahil olduğunu görün. Bu ayrım, boş bir panel fiyatıyla donatılmış bağlantı sisteminin fiyatını karıştırmanızı önler.
