24 Fiber MPO/MTP LC Kaset OM3 Polarity B

MTP LC Kaset 24 Fiber OM3: Fibline MPO24FOM3-B

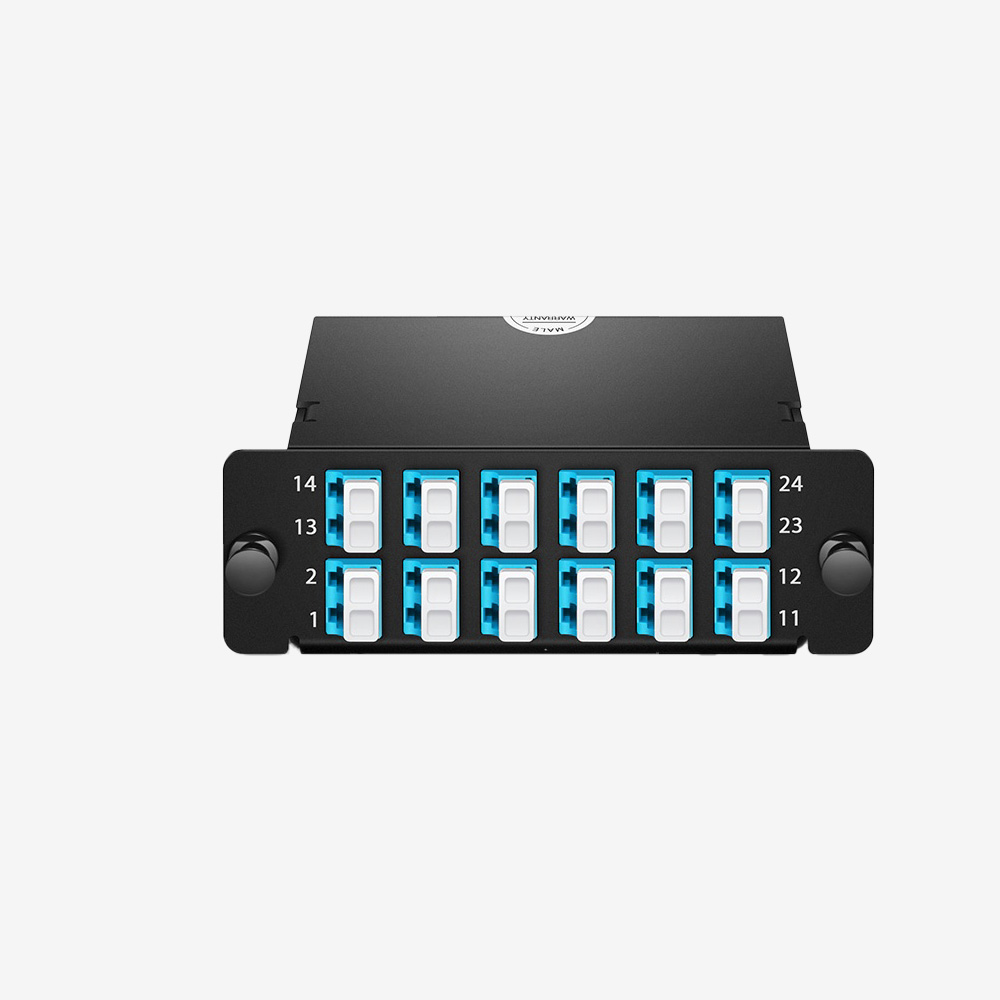

Mevcut OM3 kablolamanızda yirmi dört fiberi LC bağlantılarına ayırmak için kaset arıyorsanız, Fibline MPO24FOM3-B modelinde önce trunk tarafını kontrol edin. Bu MTP LC kaset, ön yüzde 12 LC UPC duplex port, arka yüzde tek MPO/MTP port sunar. Aqua renkli ön bağlantılar, OM3 multimode 50/125 fiber yapısına eşlik eder. Ürün, bağlantı planında Type B gereken uygulamalar için seçilmelidir.

Yeni bir panel kurarken de mevcut kaseti değiştirirken de yalnızca dış görünüşe bakmak yeterli değildir. Ön bağlantı sayısı, arka konnektörün pin yapısı ve paneldeki yuva aynı anda uygun olmalıdır. Bu sayfadaki teknik tablo, sipariş öncesinde elinizdeki ekipmanla karşılaştırabileceğiniz bilgileri bir araya getirir.

24 Fiber MTP Kaset Teknik Bilgileri

12 Port LC Kaset Hangi Kapasiteyi İfade Eder?

Duplex bir LC portta iki fiber bulunur. Bu nedenle bu modeldeki on iki duplex port, toplam yirmi dört fiberin ön yüze çıkarılması demektir. On iki fiber taşıyan, altı duplex portlu ürünlerle karıştırılmamalıdır. Tekliflerde “port” sözcüğü farklı biçimlerde kullanılabildiğinden, adet karşılaştırmasını toplam fiber ve duplex çift sayısı üzerinden yapın.

Örneğin elinizde altı çift LC bağlantısı bulunan bir modül varsa, aynı ön kapasiteyi taşıyan ürünü ararken 12 fiber OM3 B modelini inceleyebilirsiniz. Bu 24 fiber kaset ise on iki çift ön bağlantı gerektiren yerleşimler içindir. Daha fazla çıkış, arka kablonun kendiliğinden uyumlu hale gelmesini sağlamaz.

OM3 MTP Kaset Değişiminde Kontrol Listesi

Çalışan bir hattaki modülü değiştirecekseniz, önce eski kasetin ürün kodunu ve bağlantılarını kaydedin. Ön panelde benzer renklerin bulunması, iç fiber eşleşmesinin aynı olduğu anlamına gelmez. Değişim sırasında bağlantı sırasını kaybetmemek için cihaz ve panel uçlarını birlikte etiketlemek işinizi kolaylaştırır.

• Mevcut kablonun fiber sınıfını ve toplam fiber sayısını okuyun.
• Trunk ucunun tek arka bağlantıyla çalışacak düzende olduğunu doğrulayın.
• Pimli kaset arayüzünü uygun pin yapısındaki karşı uçla eşleştirin.
• Ön tarafta LC UPC uyumlu uçlar kullanın; APC ile UPC uçları doğrudan eşleştirmeyin.
• Kasetin panel yuvasına oturma ve sabitlenme biçimini kontrol edin.

MPO LC Kaset ile Patch Panel İlişkisi

Piyasada MPO kaset ve MTP-LC dönüşüm kaseti adlarıyla karşılaşacağınız bu ürün, panel gövdesinin içine yerleştirilen bağlantı modülüdür. Tek başına tam bir rack patch panel değildir. MTP patch panel için kaset ararken, panelin kabul ettiği modül serisini de belirtmeniz gerekir. Yalnızca rack genişliğini bilmek, kasetin yuvaya uyacağını göstermeye yetmez.

MTP/MPO panel seçeneklerini değerlendirirken ön kabloların dönüş alanını ve bakım erişimini hesaba katın. On iki duplex bağlantının tamamı kullanıldığında etiketleri okuyabilmeli ve bir fişi çıkarırken yanındaki bağlantıyı zorlamamalısınız. Kullanılmayan uçları uygun koruyucu kapaklarla kapalı tutun.

OM3 Kaset Seçimi Hız Garantisi Verir mi?

Bu modül pasif bağlantı sağlar; sinyali yükseltmez ve ağı tek başına daha yüksek hıza taşımaz. Desteklenen uygulama, aktif optiklerin şartlarına, hat uzunluğuna, fiber sınıfına ve bağlantıların toplam kaybına bağlıdır. Bu yüzden bir ürün başlığında 40G veya 100G yazması yerine kendi cihazınızın bağlantı gereksinimini esas alın.

Karşılaştırma yaparken yalnızca ürün adını değil, üreticinin teknik bilgilerini kullanın. Farklı kaset aileleri aynı fiber kapasitesini iki arka portla da sunabilir. Buradaki tek arka portlu yapı ile iki ayrı trunk gerektiren bir çözümü aynı bağlantı planına kontrol etmeden yerleştirmeyin.

Polarity B ve Kurulumun Son Kontrolü

Polarity B, bu ürünün seçim bilgilerinden biridir; doğru hat düzeni için karşı uçtaki kaset ve kullanılan kablolarla birlikte değerlendirilir. Genel MPO arayüz bilgisi için Fluke Networks’ün MPO açıklamasına bakabilirsiniz. Kurulumda ise kendi ürününüzün fiber eşleşmesini ve proje şemasını esas alın.

Bağlantılar tamamlandığında port etiketlerini, sürekliliği ve projenin istediği optik ölçümleri kontrol edin. Yedek parça kaydına MPO24FOM3-B kodunu eklemek, sonraki değişimde doğru modeli bulmayı kolaylaştırır. Panel ya da trunk konusunda tereddüt varsa ürün kodlarınızla bize ulaşın; seçim için gerekli bağlantıları birlikte değerlendirelim.
