24 Fiber MPO/MTP LC Kaset OM3 Polarity A

24 Fiber MTP LC Kaset: 12 Duplex Portlu OM3 Model

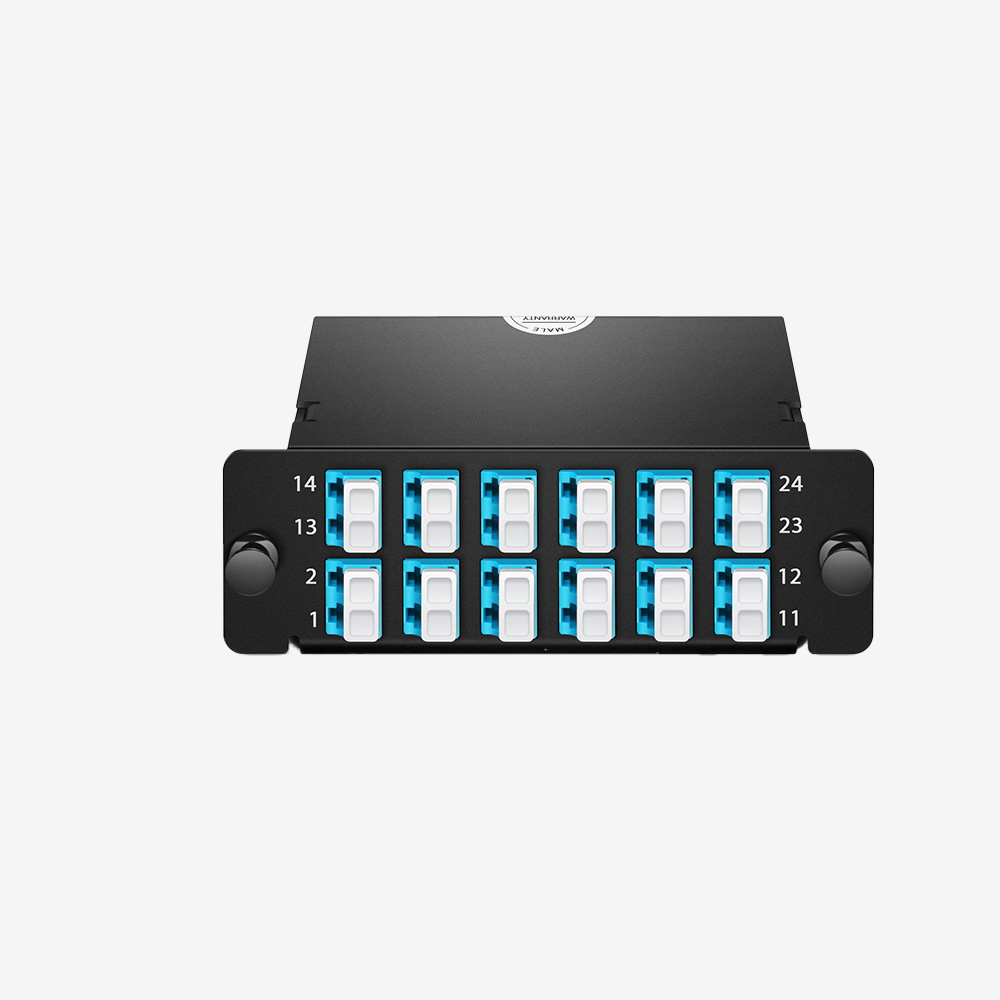

MTP LC kaset Fibline MPO24FOM3-A, panelinizde on iki LC duplex bağlantıya ihtiyaç duyduğunuzda değerlendirebileceğiniz 24 fiberli OM3 modeldir. Aqua renkli LC UPC bağlantılar ön tarafta, tek pimli MPO/MTP portu arka tarafta yer alır. Ürün kodundaki A, bu kasetin Type A polarite seçeneğini belirtir.

Bu ürünü altı duplex portlu 12 fiber kasetlerle karşılaştırırken kapasite farkını dikkate alın. MPO24FOM3-A iki kat fiber bağlantısı sunar; ancak aynı kasaya benzemesi, mevcut trunk kablonuzla doğrudan eşleşeceğini göstermez. Ön kapasiteyi ve arka bağlantıyı birlikte doğrulayın.

MPO24FOM3-A Teknik Özellikleri

12 Port LC Kaset ile 12 Fiber Arasındaki Fark

Bu 12 port LC kaset, on iki duplex çift üzerinden toplam yirmi dört fiber bağlantısı sağlar. Piyasada yalnızca “12 port” yazan ilanlar tekil LC uçlarını da sayabildiğinden, ürün adındaki sayıya tek başına güvenmeyin. Teknik tabloda duplex port adedi ve toplam fiber adedi birlikte bulunmalıdır.

İki fiber kullanan LC bağlantılarla çalışıyorsanız on iki çift portu bağlantı planınıza göre ayırabilirsiniz. Portları cihazlara tahsis ederken boş kapasiteyi de çizelgeye işleyin. Bir cihazın kaç fiber kullandığı, optik arayüzüne bağlıdır; kasetin port sayısını her durumda doğrudan cihaz sayısı olarak yorumlamayın.

24 Fiber MTP Kaset ve 2×12 Modeller Aynı mı?

24 fiber kaset ile 2×12 olarak adlandırılan bir model toplam kapasite bakımından benzer görünebilir. Buna rağmen trunk tarafındaki bağlantı düzenleri farklı olabilir. Bu ürünün üretici kaydında bir arka MPO/MTP portu belirtilir. İki ayrı 12 fiber trunk bağlantısı gerektiren bir projede, yalnızca toplam fiber sayısına bakarak bu modeli seçmeyin.

Mevcut trunk kablonuzun konnektörünü, fiber sayısını ve pin yapısını kasetle eşleştirin. Konektörün görünüşü ya da kablonun OM3 olması bütün bu bilgileri açıklamaz. Proje çiziminde arka bağlantının hangi fiberleri taşıdığı ve ön LC portlarına nasıl dağıldığı gösterilmelidir.

OM3 Kaset İçin Alan ve Kablo Planı

Yerleşimi planlarken panel önünde on iki duplex bağlantıya erişebilmeniz gerekir. Kabloları etiketlere ve sökme mandallarına ulaşmayı engellemeyecek şekilde yönlendirin. Kaseti yerinden çıkarmanız gerektiğinde diğer modüllerin kablolarını germemek için kablo düzenleyicisini baştan planlayın.

MTP/MPO panel gövdeleri arasından seçim yaparken yuva ölçüsünü, sabitleme biçimini ve dolu haldeki kablo alanını karşılaştırın. Bir panelin 19 inç racke takılması, bütün MPO kaset modellerini kabul ettiği anlamına gelmez. Kullanacağınız modül serisinin panelle uyumlu olması gerekir.

MPO LC kaset ve MTP kaset adlarıyla karşılaştırdığınız ürünlerde ön bağlantı tipini de okuyun. Bu model LC UPC kullanır. Cihazlara giden patch cordların fiber sınıfı ve kasete gelen ucu bu yapıyla eşleşmelidir. Hız ve mesafe için aktif modülün şartlarını ve toplam optik kaybı esas alın.

MTP-LC Dönüşüm Kaseti Ne Yapar?

MTP-LC dönüşüm kaseti, çok fiberli arayüzü ayrı LC bağlantılarına dağıtır. Bu pasif işlev, sinyal yükseltme veya elektriksel dönüşüm değildir. Ağın hızını kaset tek başına belirlemez. Hatta bulunan kabloların, konnektörlerin ve aktif cihazların bütünü uygulamanın gereksinimlerini karşılamalıdır.

Daha az bağlantıya ihtiyacınız varsa 12 fiber OM3 A modelini de inceleyebilirsiniz. Kapasiteyi büyütürken yalnızca kaseti değiştirmek yerine trunk tarafındaki uyumu ve panelin ilerideki genişleme alanını birlikte değerlendirin.

Polarity A ve Devreye Alma Kontrolü

Polarity A modelini karşı uçtaki kaset, trunk ve LC kablo düzeniyle aynı şemada kontrol edin. Pimli arka konnektörün uygun karşı uçla eşleşmesi gerekir. MTP arayüz ailesinin genel yapısı için US Conec kataloğuna başvurabilirsiniz; ürünün kendi port eşleşmesi ayrıca doğrulanmalıdır.

Kurulumdan sonra yalnızca bağlantı ışığını kontrol etmekle yetinmeyin. Fiber eşleşmesini ve projenin gerektirdiği optik ölçümleri kayıt altına alın. Test raporuna kaset kodunu ve port numaralarını ekleyin. Trunk seçimi veya panel uyumu net değilse mevcut parçaların kodlarını FiberStor ekibiyle paylaşabilirsiniz.
