24 Fiber MPO/MTP LC Kaset SM Polarity C

12 port OS2 kaset ile 24 fiberin LC dağıtımı

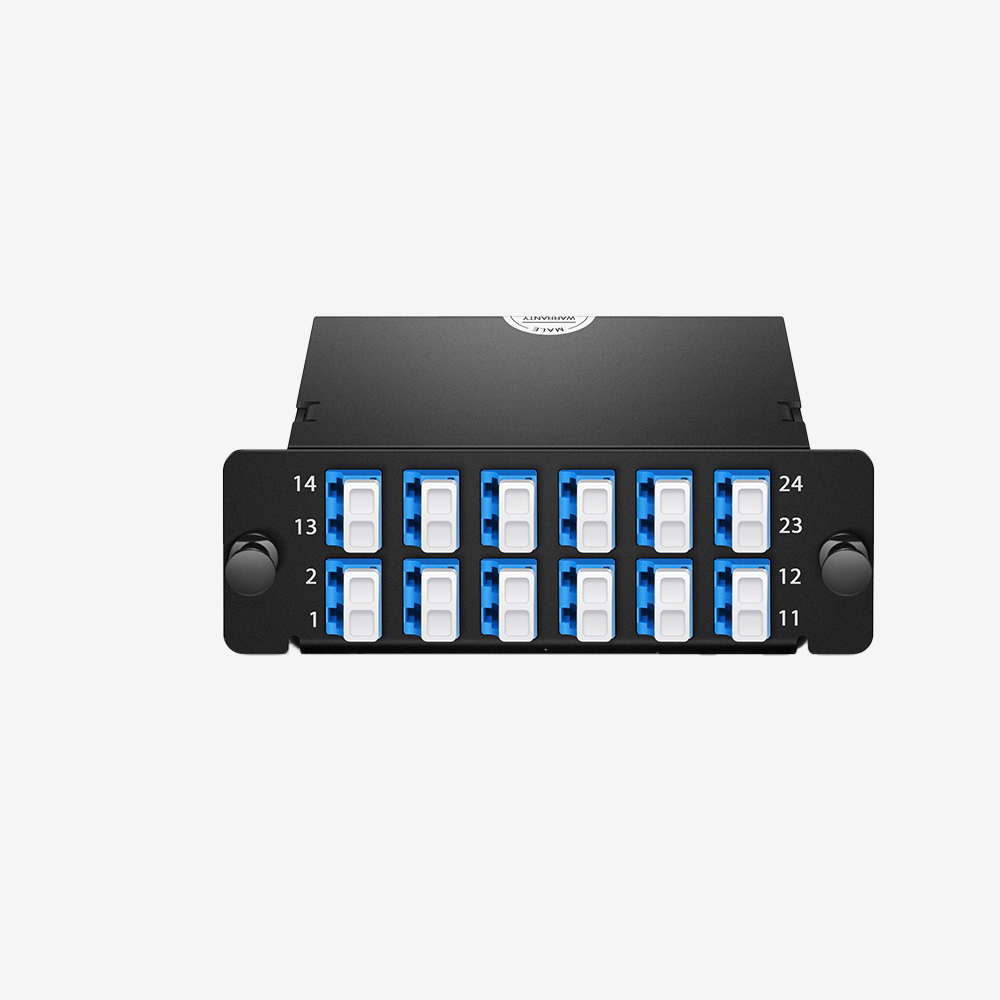

Fibline 12 port OS2 kaset, tek MPO/MTP arka bağlantıdan gelen 24 fiberi ön yüzde 12 LC UPC duplex porta taşır. Bu model, bağlantı planında Type C kaset belirtilen single mode hatlar için hazırlanmıştır. Mevcut trunk hattını LC bağlantılı cihazlara dağıtırken yalnızca port sayısını değil, kasetin iç bağlantı düzenini de eşleştirmek gerekir.

Burada 24 fiber, 24 duplex port anlamına gelmez: her LC duplex bağlantı iki fiber kullanır. On iki ayrı çiftin ön yüzde erişilebilir olması, hatların numaralandırılmasını ve doğru cihaz portuna yönlendirilmesini kolaylaştırır.

OS2 fiber ve bağlantı arayüzleri

MTP LC kaset seçerken bağlantı planını okuyun

Bir MTP LC kaset siparişinde ilk kontrol, projedeki fiber sınıfıdır. Bu ürün OS2 içindir; OM3 veya OM4 multimode kasetle aynı görevde değerlendirilmemelidir. Ön yüzdeki UPC bağlantıya uygun LC patch cord seçilmeli, APC ve UPC uçlar doğrudan eşleştirilmemelidir.

Arka arayüz pinned, yani kılavuz pimli yapıdadır. Eşleşecek trunk ucunun pin durumu, fiber kapasitesi ve konnektör yönü kontrol edilmelidir. Konektörün fiziksel olarak oturması, uçtan uca Tx/Rx düzeninin doğru olduğu anlamına gelmez. Montaj öncesinde kaset, trunk ve karşı uç bağlantılarının aynı çizim üzerinde izlenmesi hatalı kanal eşleşmesini önler.

Polarity C seçeneği hangi durumda gerekir?

Polarity C, bu ürünün bağlantı düzenini tanımlar. A veya B kasetin yerine yalnızca dış görünüşüne bakarak seçilmez. Özellikle bir kabindeki kaset değiştirilirken mevcut fiber eşleştirme kaydı korunmalı; yeni kaset takıldıktan sonra her çiftin sürekliliği ve yönü kontrol edilmelidir. Kesin pin eşleşmesi için ürün dokümanı ve proje bağlantı şeması birlikte kullanılmalıdır.

Aynı kapasitede farklı bağlantı düzenleri gerekiyorsa 24 fiber OS2 Type A ve Type B kaset seçeneklerini karşılaştırabilirsiniz.

MPO LC kaset ile panel arasındaki fark

MPO LC kaset fiber bağlantılarını içinde düzenleyen modüldür; rack kabinetine takılan panelin kendisi değildir. MTP patch panel arayan bir projede bu ürün, uyumlu panelin içine yerleşecek kaset olarak değerlendirilir. Satın almadan önce panelin kaset yuvasını ve montaj biçimini kontrol edin. Gövdenin sığması tek başına yeterli değildir; sabitleme ve bağlantılara erişim de uygun olmalıdır.

English terminology: single mode cassette

This 24-fiber OS2 single mode cassette provides 12 LC UPC duplex ports and one pinned MPO/MTP rear interface. For an MTP to LC cassette replacement, check the Type C wiring requirement against the trunk and the opposite end of the link.

24 fiber kaset için bağlantı kaydı

Port listesinde her bağlantının kaynak cihazını, hedefini ve kullanılan patch cord numarasını ayrı tutun. Boşta kalan uçların kapaklarını kapalı bırakın. Bu kayıt, daha sonra bir devre taşınırken hangi çiftin kullanıldığını görmenizi sağlar; kabloları tek tek izleme ihtiyacını azaltır.

Devreye alma öncesi son kontrol

Port etiketlerini bağlantı listenizle eşleştirin, kullanılacak uçları temizleyin ve her hattı ölçerek teslim kaydına ekleyin. Hat mesafesi veya veri hızı yalnızca kasete bağlı değildir; optik modüller, toplam fiber uzunluğu ve bağlantı kayıpları birlikte değerlendirilir. Ayrıntılar için kaset teknik dokümanını inceleyebilirsiniz.
