Simplex Fiber Optik Patch Cord – 3 mm Standart Seri

Simplex patch cord, tek fiberli ve iki ucu konnektörle sonlandırılmış bir bağlantıdır. Bu kategorideki 3 mm standart seri, G657A2 single mode fiber ve LSZH kılıfla farklı uç kombinasyonlarını bir araya getirir. SC, LC, FC, ST veya LSH bağlantısını seçerken, kablonun her iki ucunun hangi porta takılacağını ayrı ayrı belirleyin.

3 mm bilgisi kablonun dış çapını, simplex ise fiber sayısını anlatır. Bir cihaz tek fiberle çalışıyorsa uygun bir seçenek olabilir; fakat iki fiber isteyen optik arayüzde tek bir simplex kablo, duplex bağlantının yerine geçmez. Seçime mevcut kablonun kalınlığından değil, cihazın bağlantı gereksiniminden başlayın.

SC APC patch cord mu, SC UPC patch cord mu?

SC/APC ile SC/UPC aynı konnektör gövde ailesini kullanır, ancak temas yüzeyleri farklıdır. APC ve UPC uçları aynı adaptörde doğrudan karşılaştırmayın. Örneğin bir SC/APC panel çıkışını başka bir SC/APC bağlantıya götürmek için iki ucu da uygun tipte seçmek gerekir. Mavi veya yeşil gövde tanımaya yardımcı olabilir; siparişte port etiketi ve belgedeki tanım esas alınır.

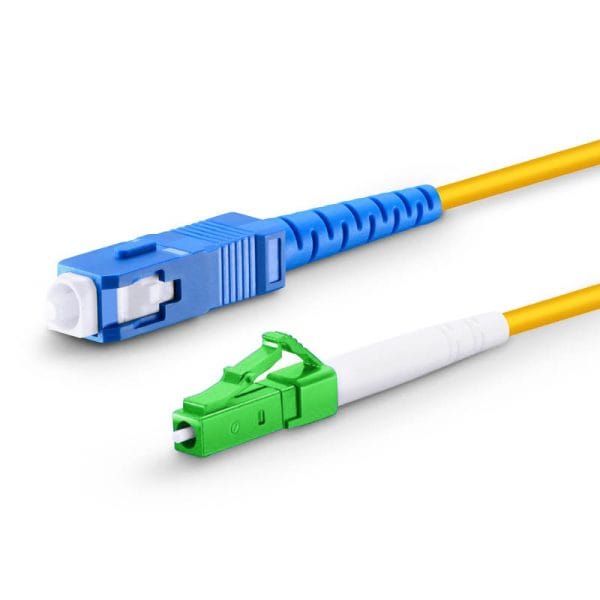

Bir tarafta SC/APC, diğer tarafta LC/UPC bulunduğunda ise iki ucu farklı bir ürün değerlendirilir. Kablonun içinde bağlantı devam ederken her konnektör kendi tarafındaki uygun yüzeye bağlanır. Bu yüzden “APC patch cord” demek tek başına siparişi tam tarif etmez; karşı taraftaki konnektörü ve cila tipini de yazmak gerekir.

LC, FC, ST ve LSH uçlarını nasıl ayırt edersiniz?

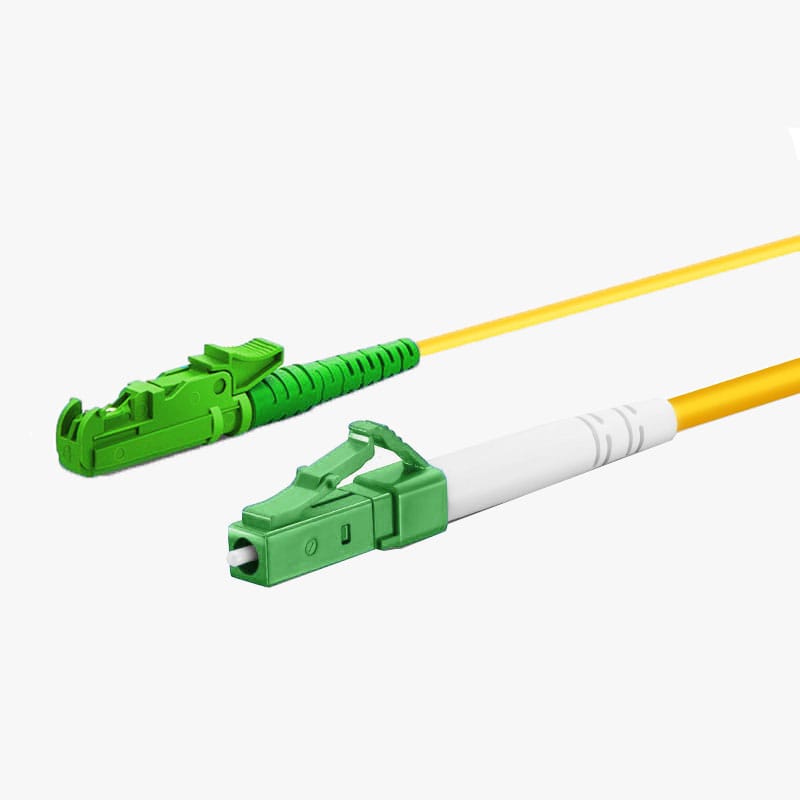

LC mandallı küçük bir gövdeye, FC vidalı bileziğe, ST ise bayonet tipi kilitlemeye sahiptir. LSH veya E2000 adıyla aranan bağlantıda koruyucu kapaklı yapı bulunur. Bu mekanik farklar, panelde ne kadar alan gerektiğini ve kablonun nasıl takılıp çıkarılacağını etkiler. Benzer yuvarlak gövdeye bakarak FC ile ST’yi birbirinin yerine seçmeyin.

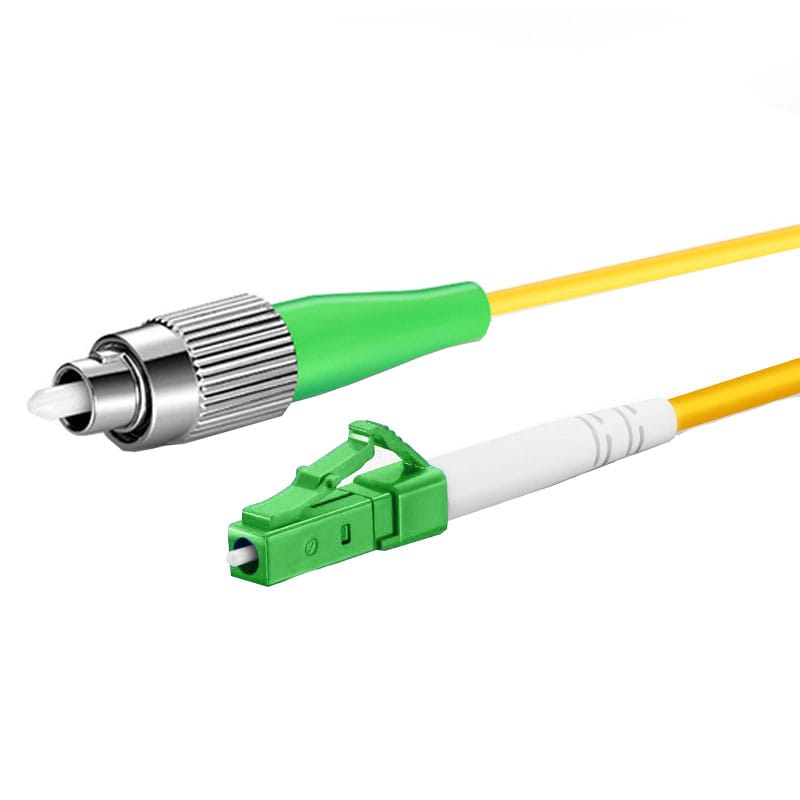

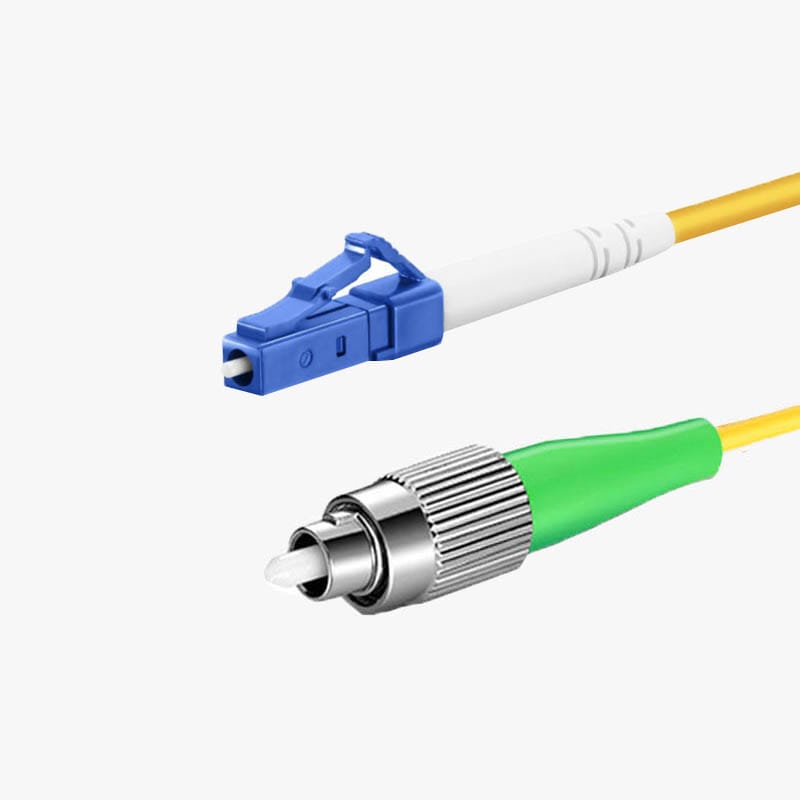

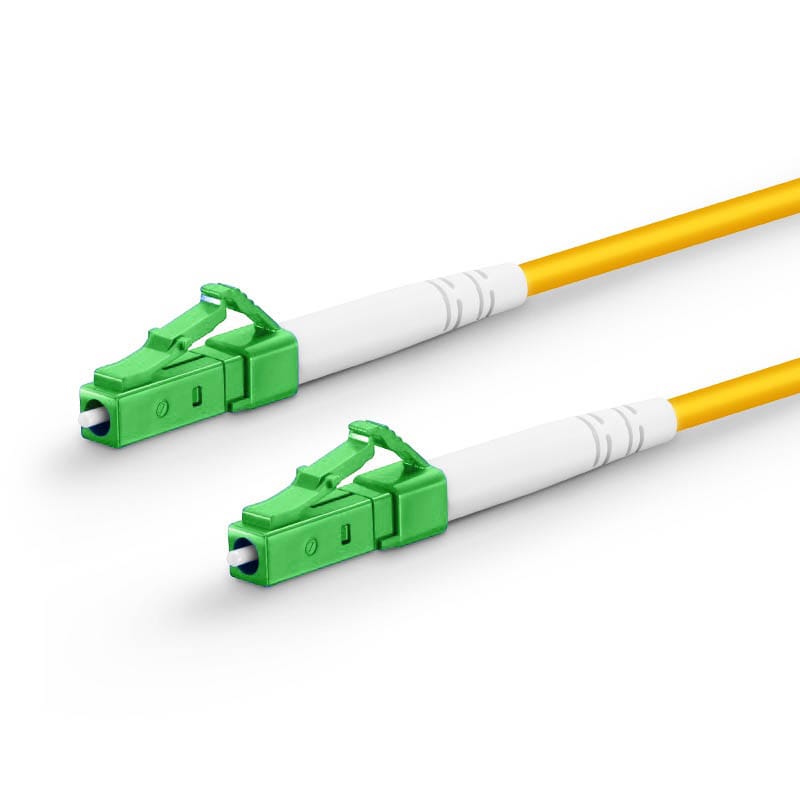

LC–LC simplex patch cord iki LC portu, SC–LC modeli ise farklı gövde tipindeki portları bağlamak için değerlendirilir. FC–LSH ya da ST–SC gibi kombinasyonlarda da iki ucu ayrı yazmak önemlidir. Fiziksel konnektör eşleşmesi, bağlı cihazların optik olarak da uyumlu olduğunu tek başına göstermez; single mode arayüz ve hat bilgileri ayrıca doğrulanmalıdır.

G657A2 neyi değiştirir, neyi değiştirmez?

G657A2, fiberin bükülme davranışıyla ilgili bir single mode standardıdır. Dar kabinetlerde kablo düzenini değerlendirirken yararlı bir özellik olsa da bitmiş patch cordun istediğiniz kadar katlanabileceği anlamına gelmez. Konnektör çıkışını keskin biçimde döndürmek, kabloyu kapak arasına sıkıştırmak veya üzerinden çekerek sökmek uygun değildir.

OS2 sınıfı ve G657A2 tanımı da aynı kavramın iki yazımı değildir. Fiber sınıfı, fiber standardı, konnektör türü ve fiber adedi ürünün farklı özellikleridir. İngilizce belgelerdeki single mode simplex patch cord tanımı, bu grubun tek fiberli single mode yapısını açıklar; tek başına belirli bir hız veya kilometre sınırı vermez.

Standart 3 mm kablo ile zırhlı 3 mm kablo aynı mı?

Hayır. Dış çapın aynı olması iç yapının aynı olduğu anlamına gelmez. Bu sayfa standart seriye aittir; çelik zırh gereken bir bağlantı için zırhlı patch cord grubunu ayrı inceleyin. Zırh ihtiyacını değerlendirmeden standart kabloyu yalnız kalınlığına bakarak mekanik koruma çözümü saymayın.

LSZH dış kılıf, düşük dumanlı ve halojensiz yapıyı ifade eder. Su geçirmezlik, UV dayanımı veya bütün yangın sınıflarını karşılama anlamına gelmez. Harici bağlantı gerekiyorsa dış ortam patch cord seçenekleriyle ilgili modelin kullanım koşullarını birlikte kontrol edin.

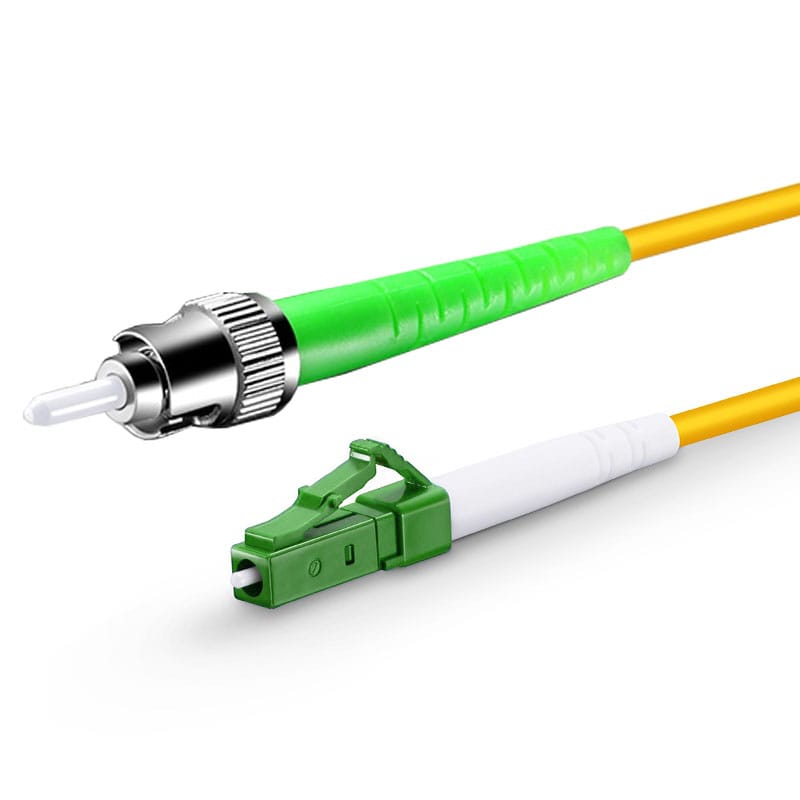

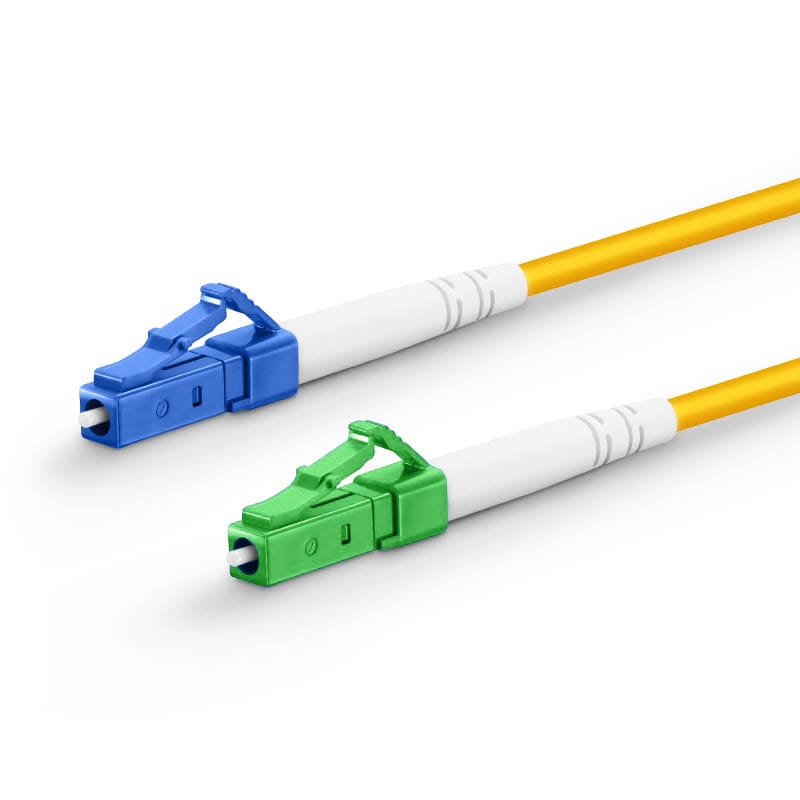

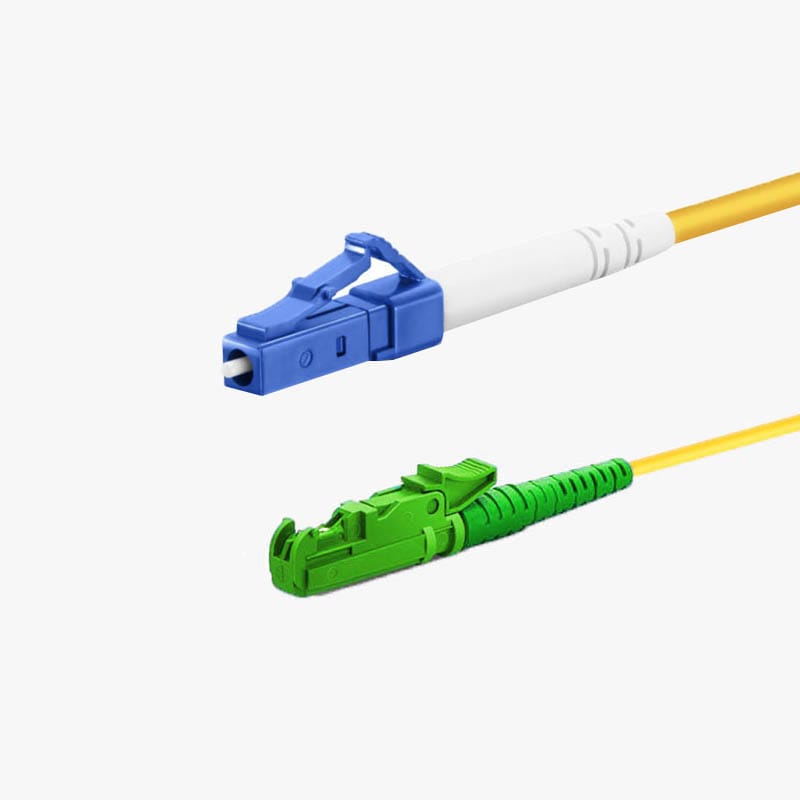

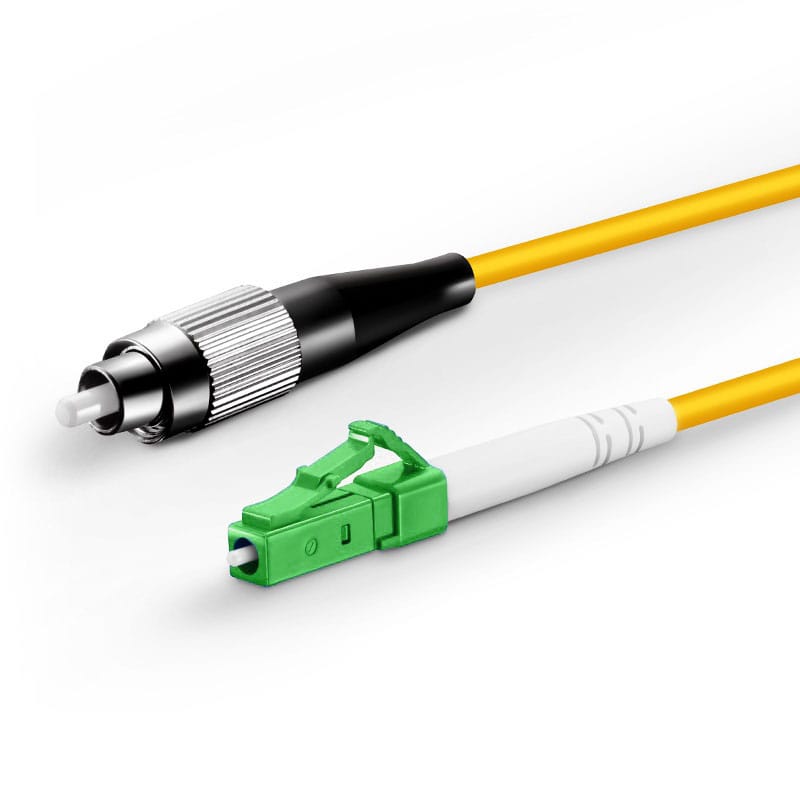

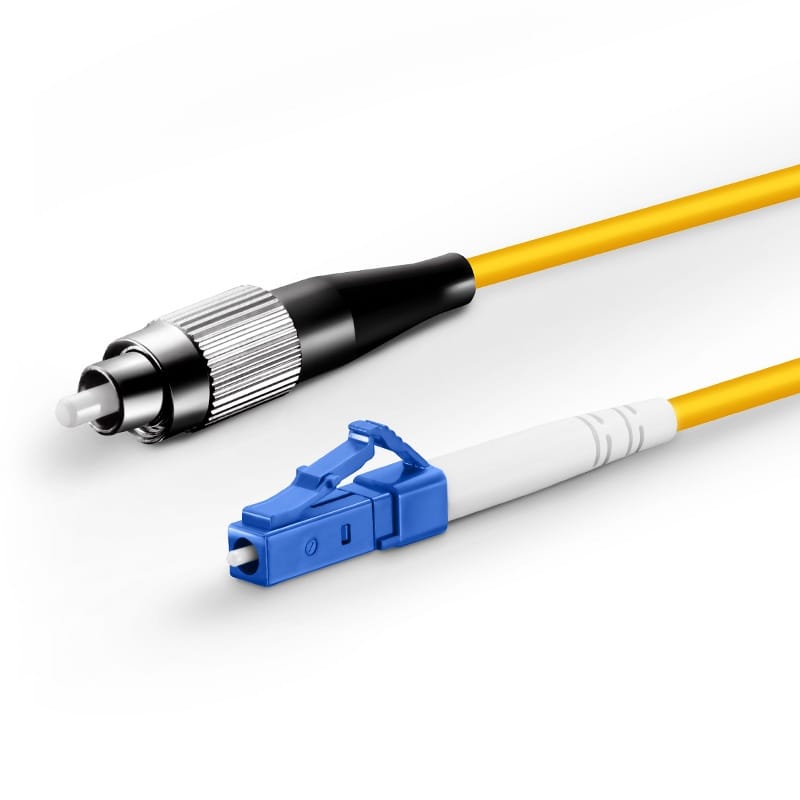

LC LC patch cord iki LC noktayı, SC LC patch cord ise SC ve LC arayüzlerini birleştirir. Tek fiberli hatta single mode patch cord seçilirken mevcut fiber sınıfı da korunur. FC patch cord vidalı, ST patch cord bayonet kilitli, LSH patch cord ise kapaklı E2000 bağlantı ailesindeki portlarla eşleştirilir.

Metrajı seçerken bağlantıya erişim payını unutmayın

Güzergâhı yatay ve dikey düzenleyiciler üzerinden ölçün. Cihazı bakım için hareket ettirmek veya bağlantıya erişmek gerekiyorsa yeterli servis payı bırakın. Fazlalığı konnektörün arkasına sıkı halkalar halinde yığmak yerine, uygun düzenleyicide geniş dönüşlerle yönlendirin. Böylece uçlara gereksiz çekme yükü aktarılmaz.

Ürünleri fiyat açısından karşılaştırırken aynı uç, APC/UPC, fiber standardı ve uzunlukta olduklarından emin olun. Çift fiberli standart bağlantı arıyorsanız duplex patch cord grubuna geçebilirsiniz. Multimode ve diğer yapı farklarını birlikte okumak için fiber optik patch cord ana kategorisindeki karşılaştırmayı kullanın.
