RJ45 sıkma pensesi, kablo bulucu ve test cihazı seçimi

Bir ağ kablosunun ucunu hazırlamak, demet içinden doğru kabloyu bulmak ve sonlandırmayı kontrol etmek üç farklı iştir. Bu kategoride 8’i 1 RJ45 pense seti, MS6812 kablo bulucu ve RJ45/RJ11 ağ kablosu test cihazı yer alır. İhtiyacınızın hangi aşamada olduğunu belirleyerek doğru araca yönelebilirsiniz.

RJ45 sıkma pensesi bir fişi kabloya takmak için, kablo bulucu hattı izlemek için, test cihazı ise desteklediği iletken bağlantılarını kontrol etmek için değerlendirilir. Aynı saha çantasında birlikte bulunabilirler; birinin yapılmış olması diğer kontrolün de tamamlandığı anlamına gelmez.

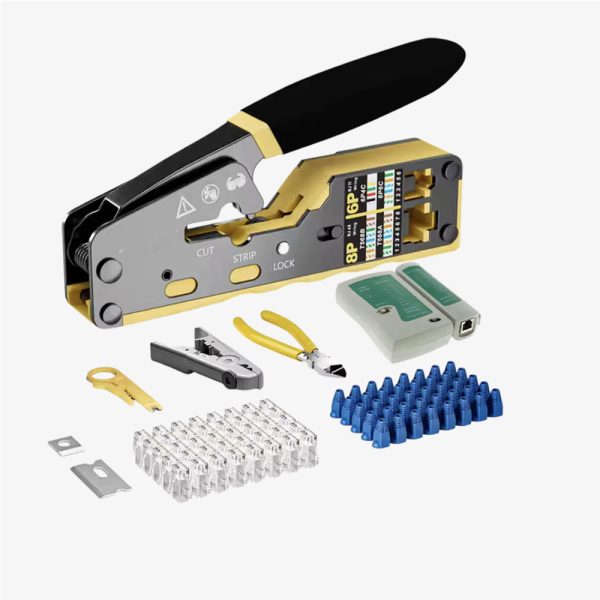

RJ45 pense seti hangi işte kullanılır?

RJ45 pense seti, kablo ucuna uygun modüler fişin yerleştirilip sıkılmasına yardımcı olur. Önce fişin kabloyla uyumunu belirleyin: iletken yapısı, tel ölçüsü ve kablonun dış yapısı bağlantı seçimini etkiler. Ardından pensenin o fiş türü için uygun kalıbı kullandığını kontrol edin.

Bir pensenin RJ45 olarak tanımlanması, bütün standart veya geçişli fişlerle aynı şekilde çalışacağını göstermez. Kesme ve sıyırma özellikleri, desteklenen fişler ve setin içerdiği araçlar ürün açıklamasından okunmalıdır. Buradaki 8’i 1 ifadesini, ayrıca listelenmeyen bütün network araçlarının pakete dahil olduğu şeklinde yorumlamayın.

Kablo ucunu hazırlarken sıra ve sabitleme

İletken sırası seçilen bağlantı planına uygun hazırlanır; hattın karşı ucuyla tutarlılık korunur. Çiftleri gerekenden fazla açmadan, fişin talimatına uygun boyda düzenleyin. Dış kılıfın fiş içinde nasıl sabitleneceği de bağlantının mekanik dayanımı açısından önemlidir. Yalnızca tellerin temasa ulaşması yeterli bir sonlandırma kontrolü değildir.

Panel arkasında kullanılan bağlantı yöntemi, modüler RJ45 fiş sıkma işleminden farklı olabilir. Bakır patch panelin talimatına göre ayrıca gereken sonlandırma aletini belirleyin. Penseyi desteklemediği bağlantı noktasında kullanmayın.

MS6812 kablo bulucu ne için seçilir?

Kablo bulucu, uygun hat üzerinde izleme sinyalini kullanarak kablonun diğer ucunu veya demet içindeki yerini bulmaya yardımcı olur. MS6812 bu amaçla listelenir. Bağlantı yöntemi ve desteklenen hat türleri cihazın talimatından kontrol edilmelidir. Bir kablonun bulunması, iletken sırasının veya veri iletim performansının doğrulandığı anlamına gelmez.

Bakımda kabloyu bulduktan sonra iki ucu aynı etiketle işaretlemek işi kalıcı hâle getirir. Karışık bir panelde yalnızca geçici tespit yapıp etiketsiz bırakmak, sonraki müdahalede aynı takibi yeniden gerektirebilir. Aktif veya gerilimli hatlarda kullanım koşulları da modele göre değerlendirilmelidir.

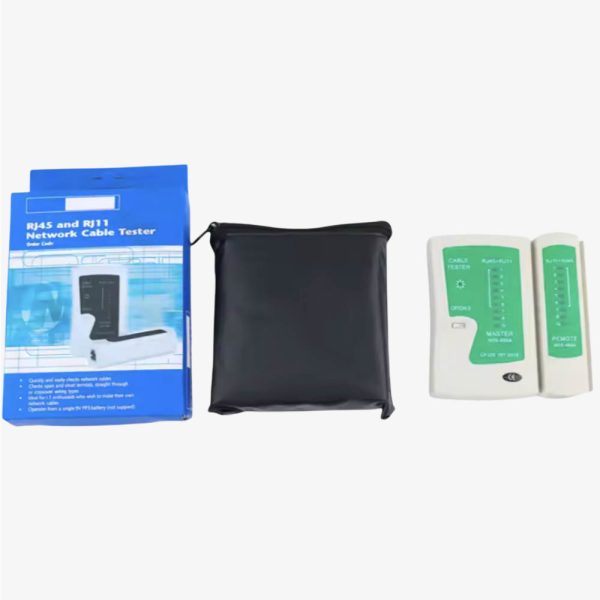

RJ45 ve RJ11 test cihazı neyi gösterir?

RJ45 test cihazı, desteklediği işlevler kapsamında iletken sırası ve süreklilik kontrolünde kullanılır. RJ11 bağlantı desteği de burada listelenen ürünün ayrı bir özelliğidir. Test edilecek hattın arayüzünü ve cihazın kullanım biçimini doğrulayın. Uzak uç aparatı gibi parçaların teslim durumunu kutu içeriğinden kontrol edin.

Ethernet kablo test cihazı ararken basit kontrol ile performans sertifikasyonunu ayırmak gerekir. İletkenlerin doğru sırada görünmesi tek başına Cat6 standardına göre sertifika raporu değildir. Proje kabulü için gereken ölçüm kapsamı, sıradan süreklilik kontrolünden daha geniş olabilir.

Network kablo test cihazı ile kontrol planında, test edilen iki ucu ve cihazın gösterdiği sonucu kaydedin. Süreklilik veya sıra kontrolünde elde edilen sonuç, ayrıca istenen bir kategori performans raporuyla karıştırılmamalıdır.

Saha çantası ve son kontrol planı

Önce kabloyu ve fişi eşleştirin, gereken pense veya sonlandırma aletini hazırlayın. Kablonun nereden geldiği bilinmiyorsa uygun bulucuyla takip edin. Sonlandırma sonrası desteklenen bağlantı kontrollerini yapın ve hat numarasını kaydedin. Böylece tespit, montaj ve test adımları birbirine karışmaz.

Bakır kablo ve panel ihtiyaçlarını aynı port planında değerlendirebilirsiniz. Diğer parçalar network ürünleri ana kategorisinde yer alır. Fiber uç hazırlığı içinse ayrı fiber optik el aletleri gerekir; RJ45 araçları cam fiber kesimi için kullanılmaz.
