Fiber optik bağlantılar: uç sonlandırma ve adaptör seçimi

Fiber optik bağlantılar kurulurken birbirine benzeyen küçük parçaların görevini ayırmak gerekir. Kabloya takılan konnektör, fiber ucunu bağlantıya hazırlar. Adaptör ise hazır konnektörlerin karşılıklı hizalanmasını sağlar. Bu kategorideki fast connector ve fiber adaptör seçeneklerini bu iki farklı ihtiyaca göre inceleyebilirsiniz.

FTTH abone bağlantısında sahada bir SC uç hazırlamakla, ODF üzerindeki iki hazır ucu birleştirmek aynı işlem değildir. İlkinde saha tipi konnektör, ikincisinde arayüze uygun adaptör gerekir. Parçayı seçmeden önce bağlantının hangi noktada yapılacağını belirlemek, ürün adları arasındaki karışıklığı azaltır.

Fast connector hangi iş için kullanılır?

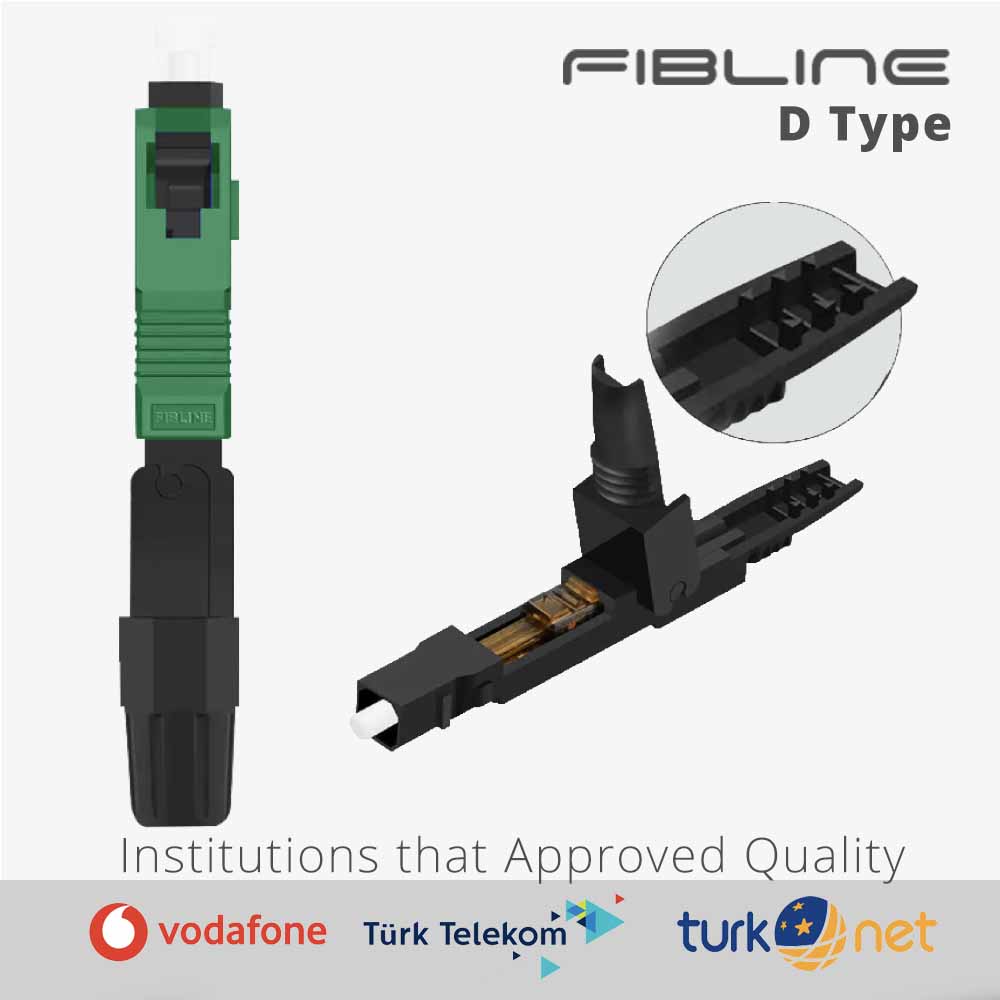

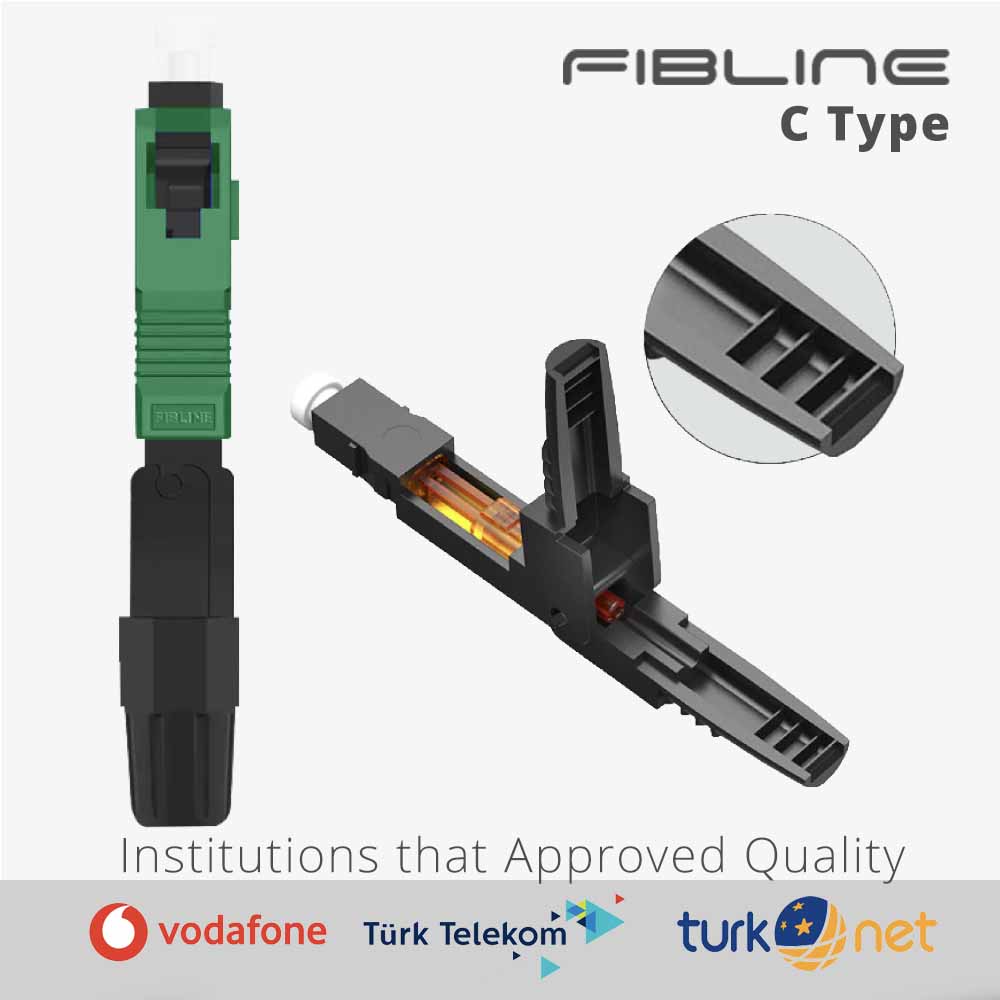

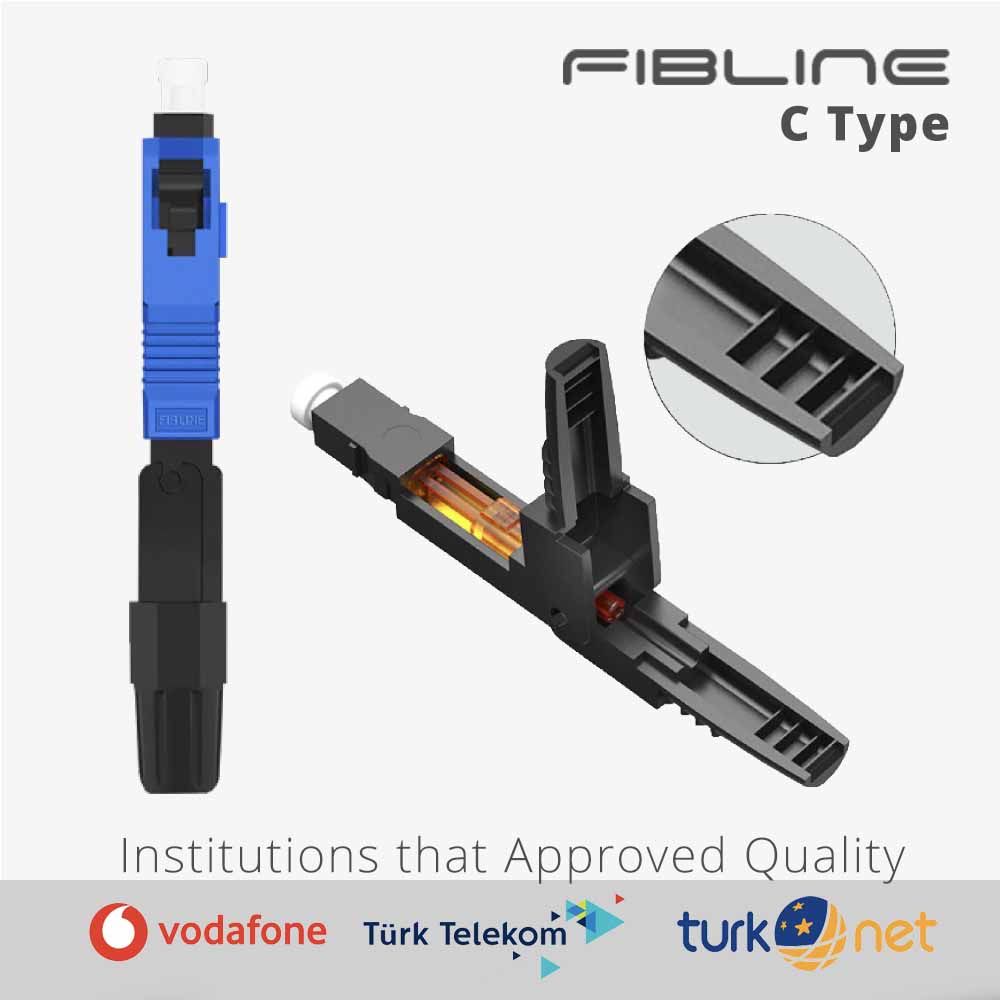

Fast connector, uygun kablonun ucuna sahada konnektör takmak için kullanılır. “Fiber hızlı konnektör”, “saha tipi konnektör” ve FAOC adlarıyla da karşılaşabilirsiniz. Bu grupta SC APC ve SC UPC C Type ürünler ile SC APC D Type seçenekleri bulunur. Gövde tipi değiştiğinde kablo tutma yapısı, montaj adımları ve hazırlık ölçüleri de değişebilir.

Hızlı konnektör kullanmak fiber hazırlığını ortadan kaldırmaz. Kablonun doğru sıyrılması, fiberin uygun kesilmesi ve ürünün tarif ettiği şekilde yerleştirilmesi gerekir. Kabul edilen kablo ölçüsü ve yeniden kullanım koşulları modelin kendi dokümanından okunmalıdır. Bir modelin hazırlık ölçüsünü başka konnektöre uygulamayın.

Fiber adaptör, coupler ve ulink aynı grupta mı?

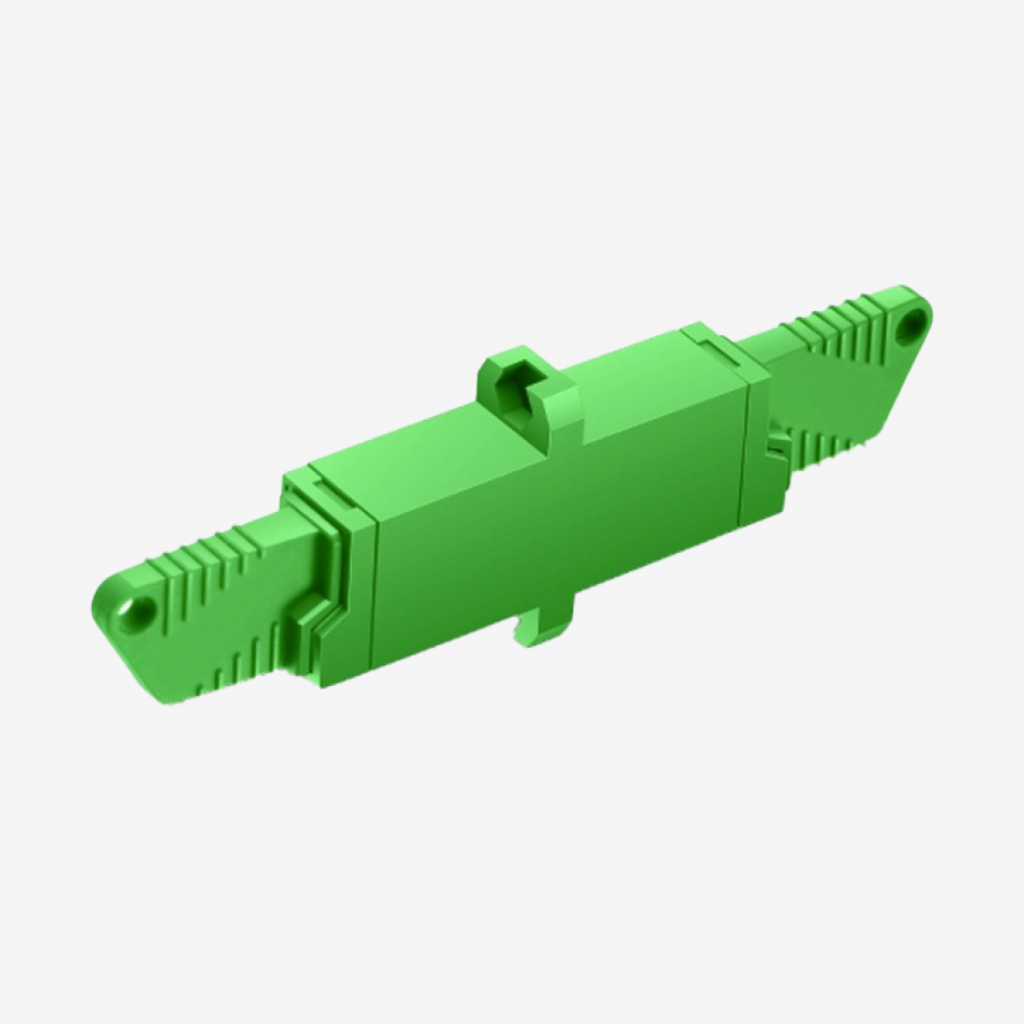

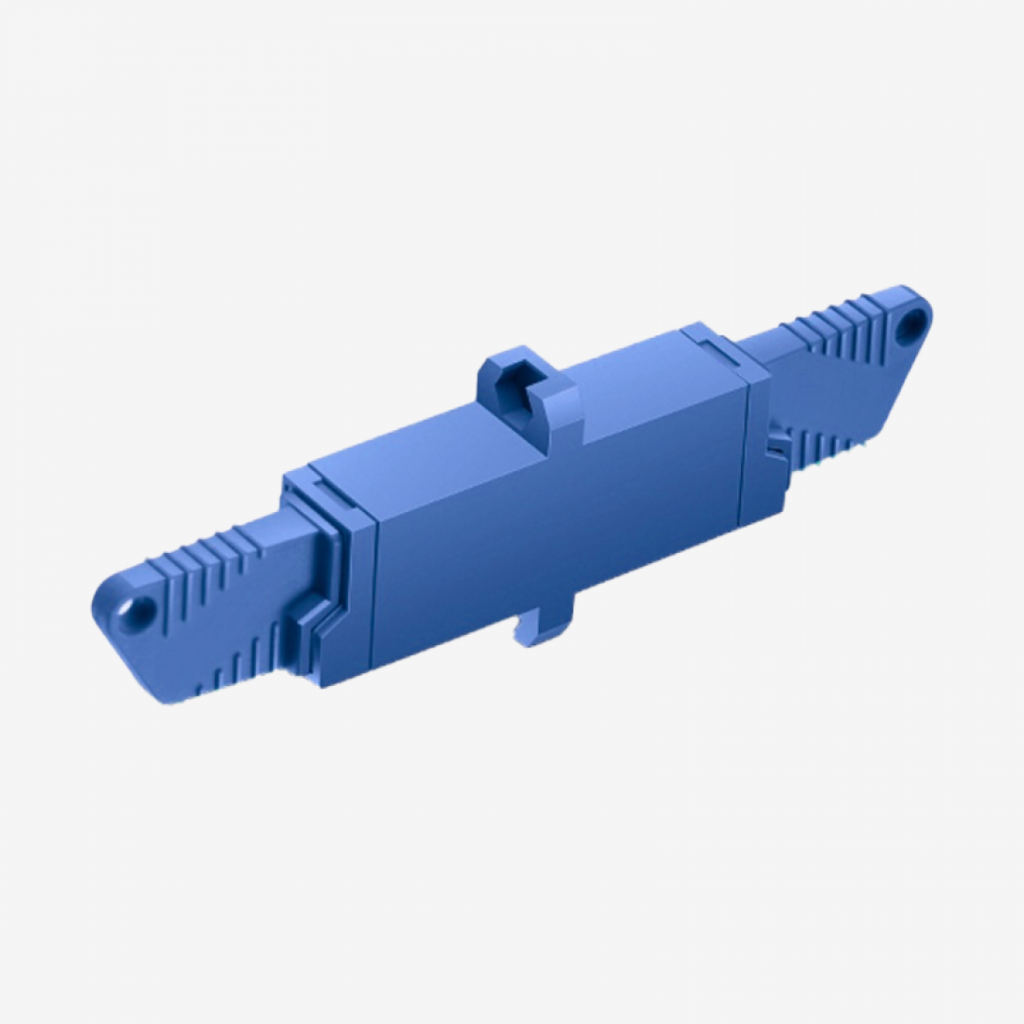

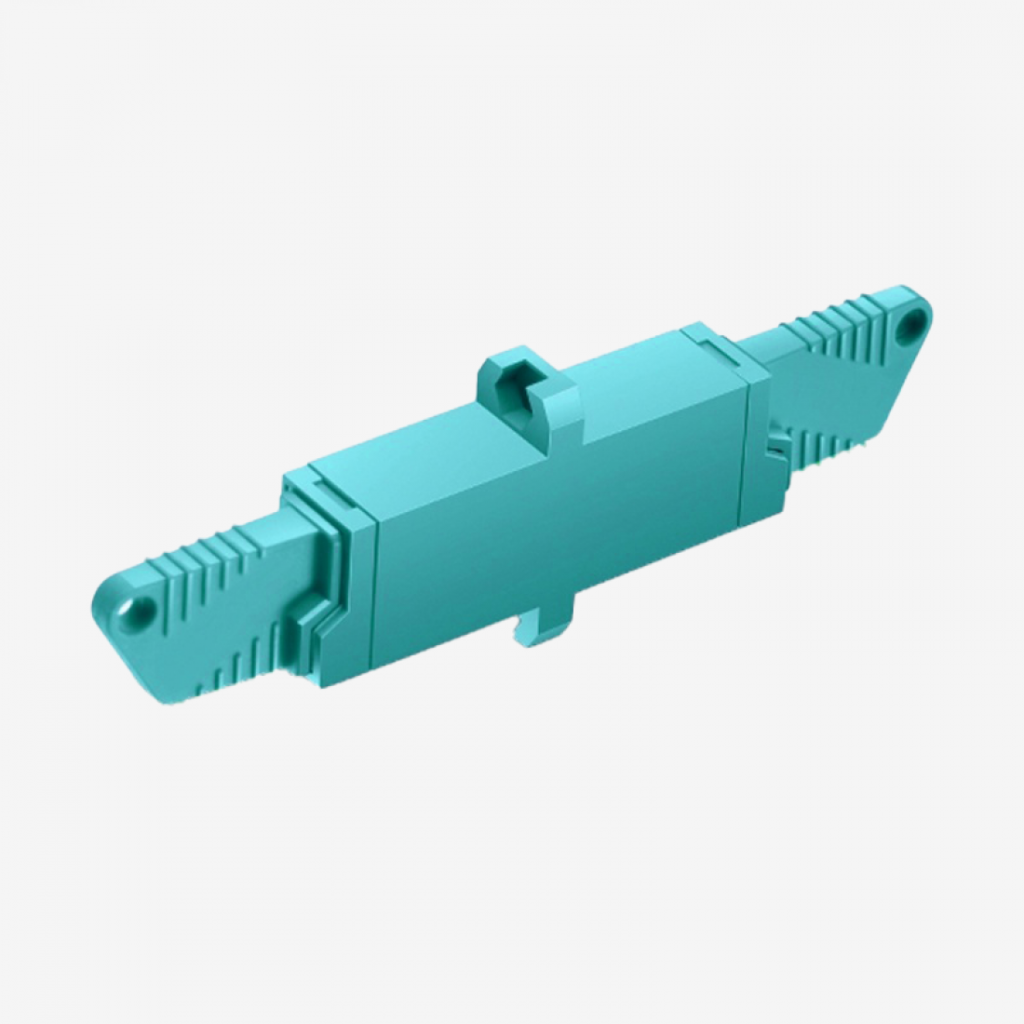

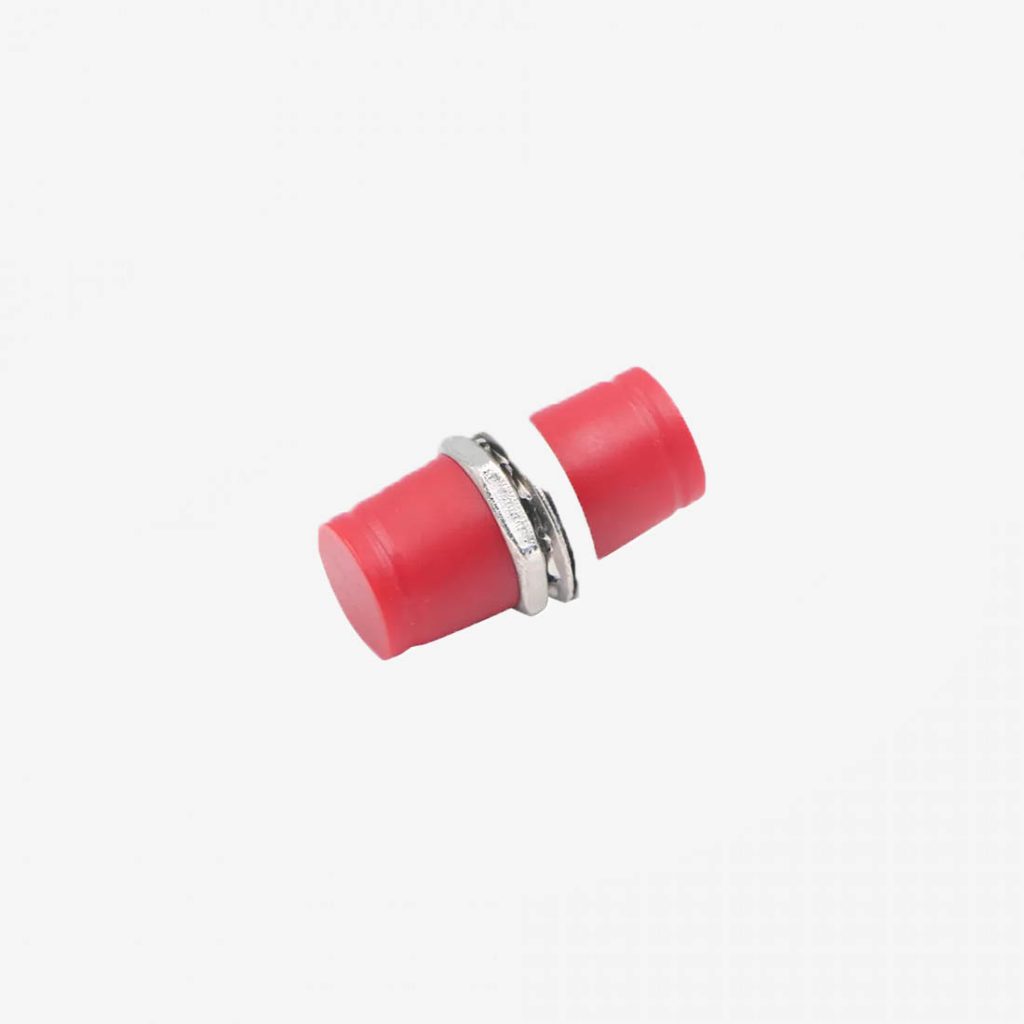

Bu ürün grubunda coupler, ulink veya u-link adları, hazır fiber konnektörlerini bir araya getiren adaptörler için kullanılır. SC, LC, FC, ST ve LSH gibi farklı arayüzler ile MPO çoklu fiber bağlantıları ayrı mekanik yapılara sahiptir. Adaptörün dışarıdan benzer görünmesi, bütün konnektörleri kabul edeceği anlamına gelmez.

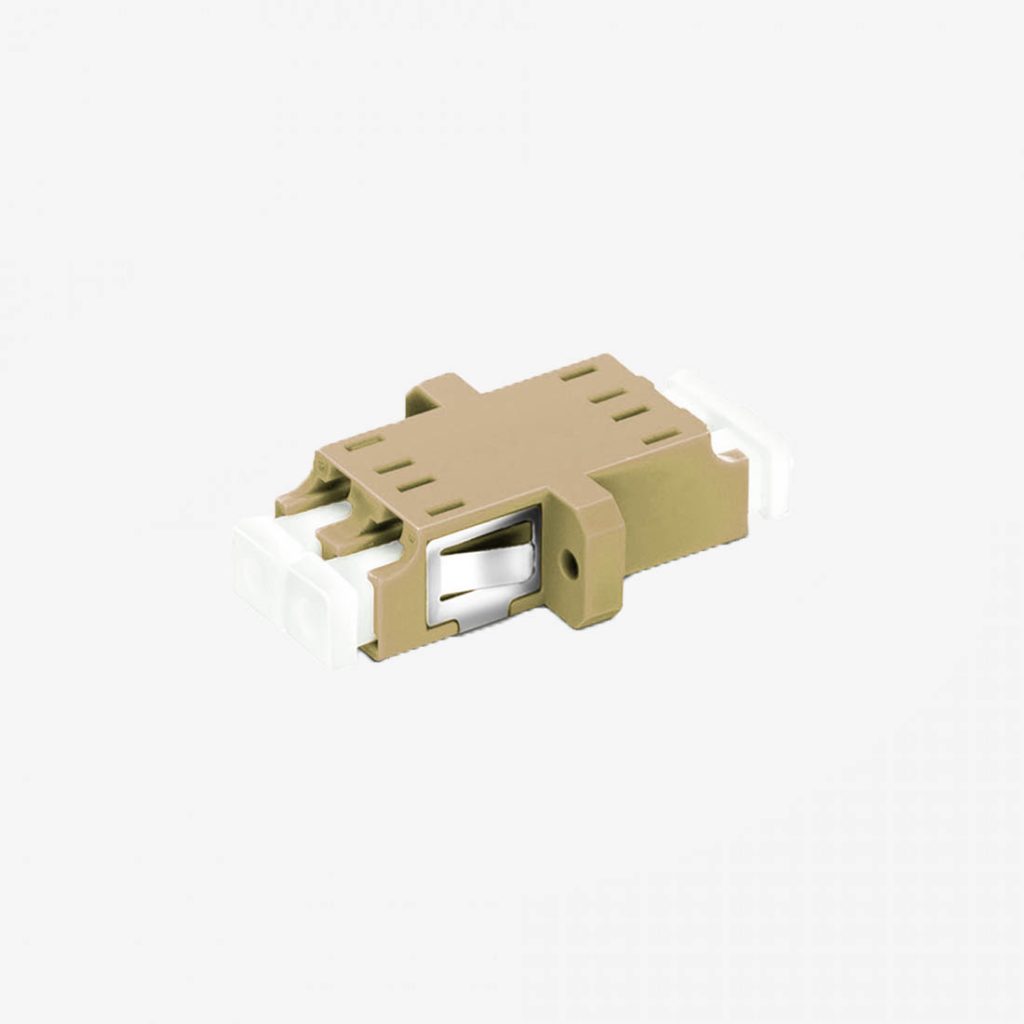

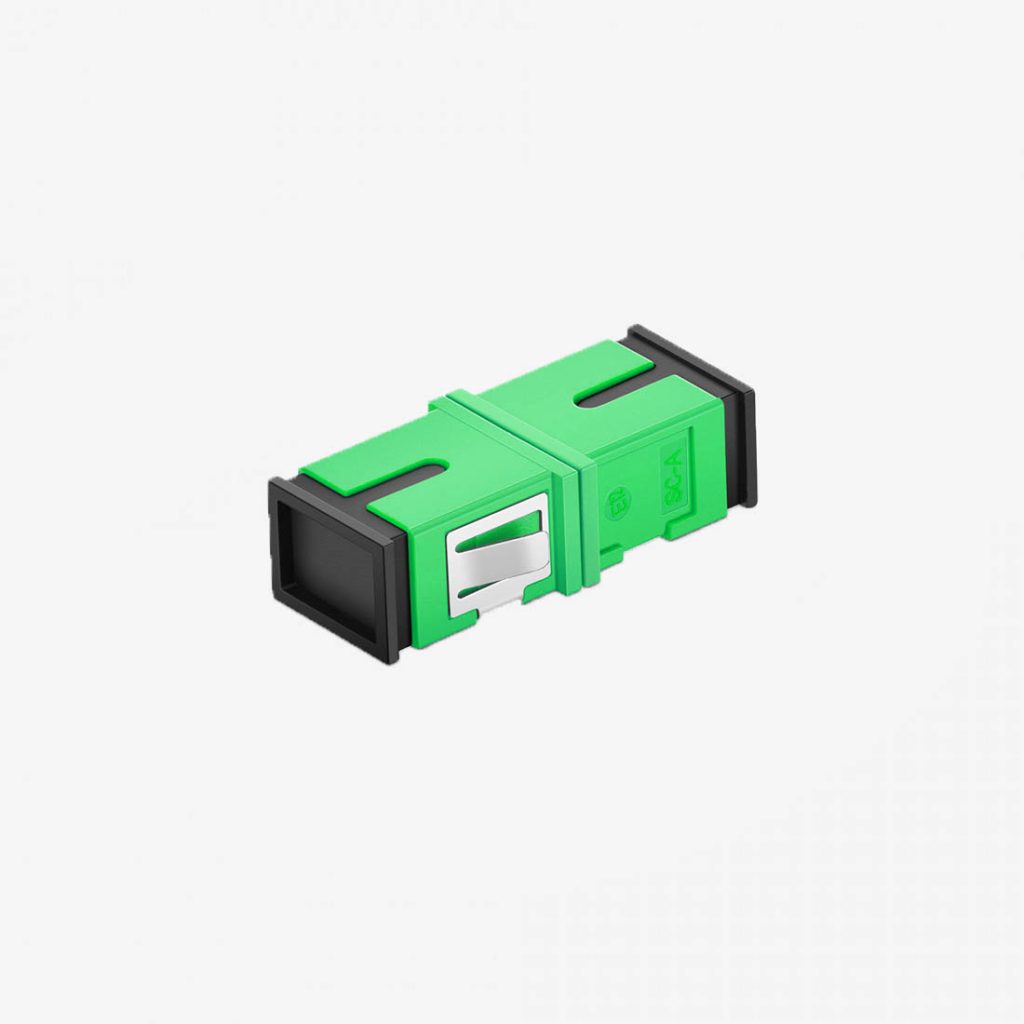

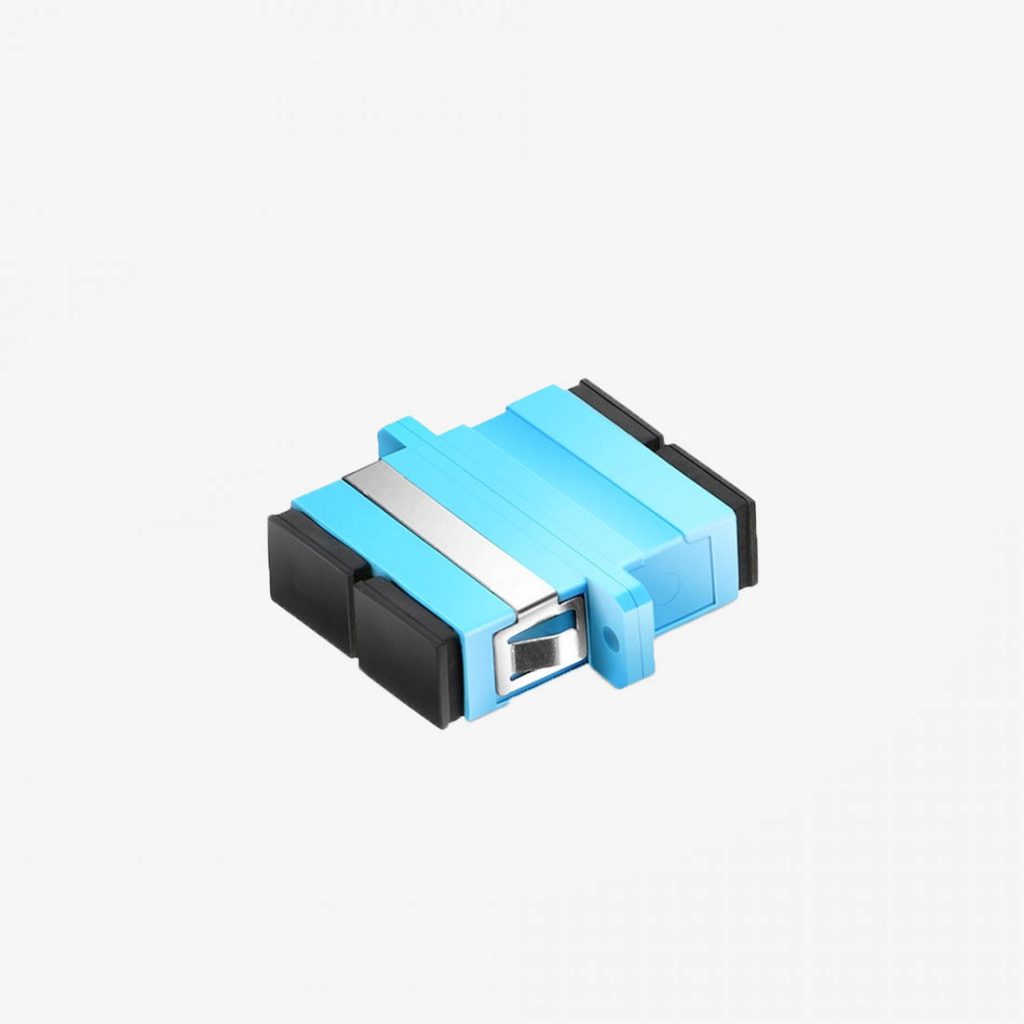

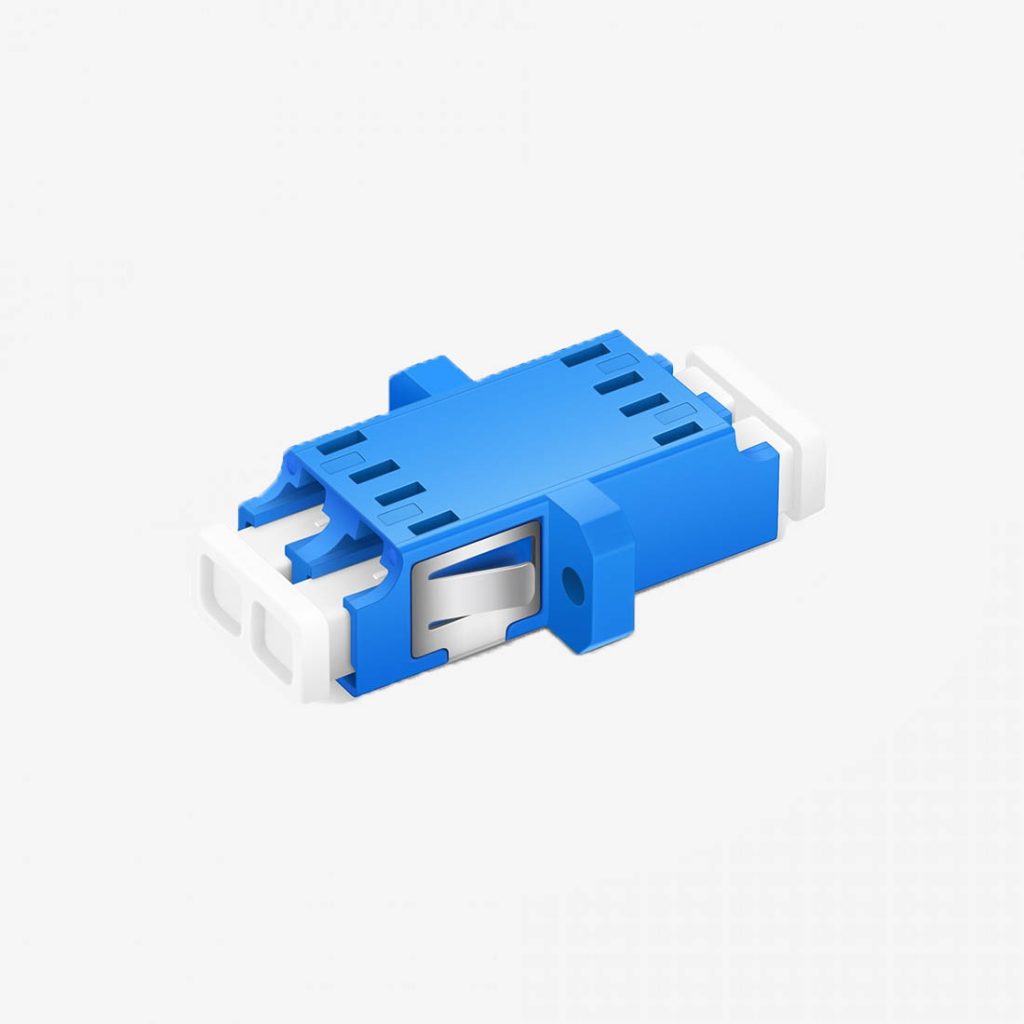

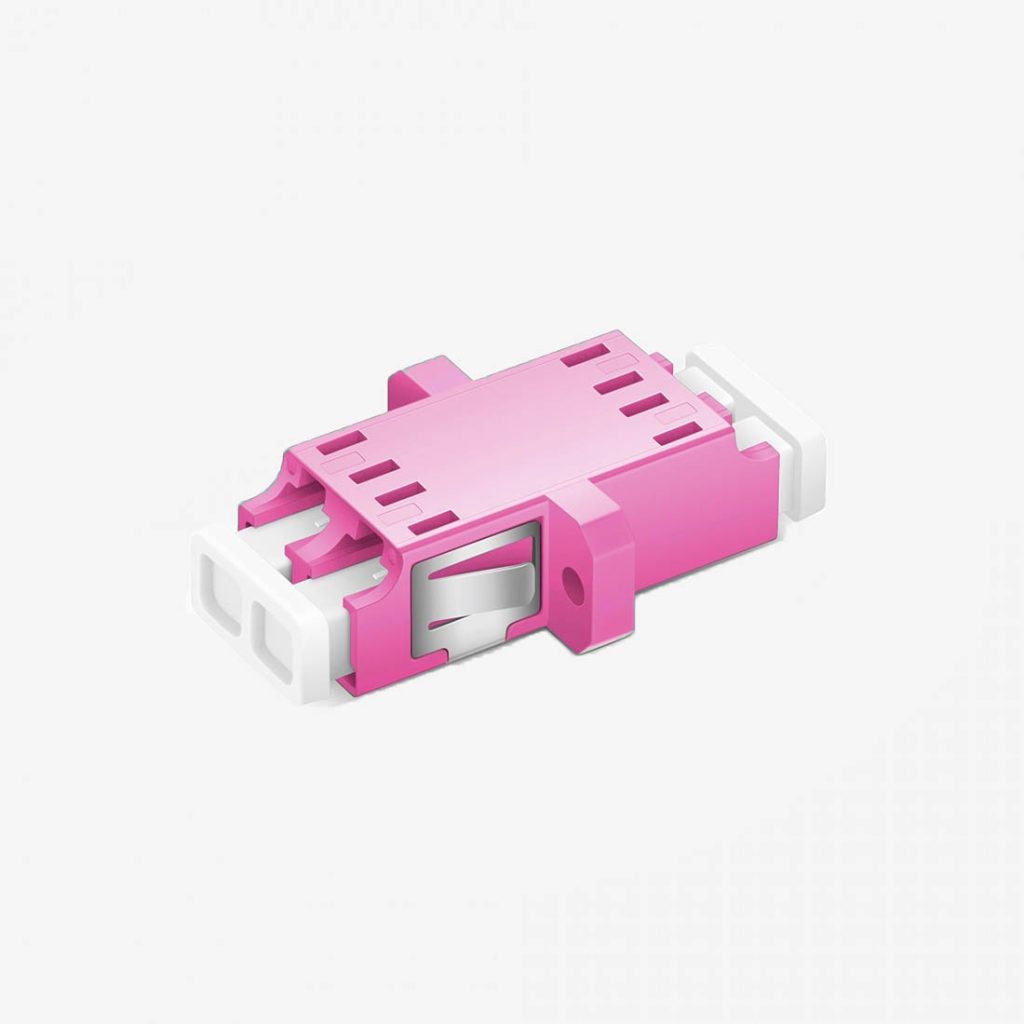

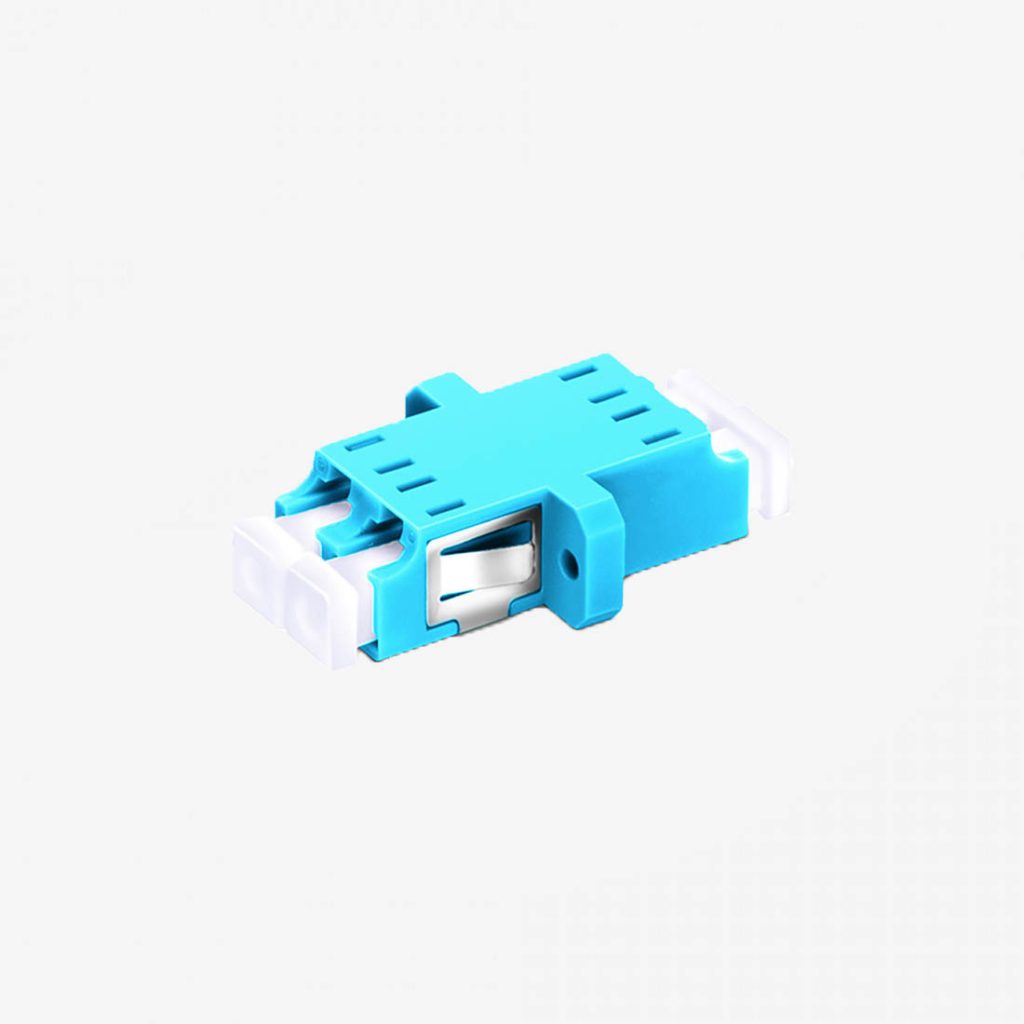

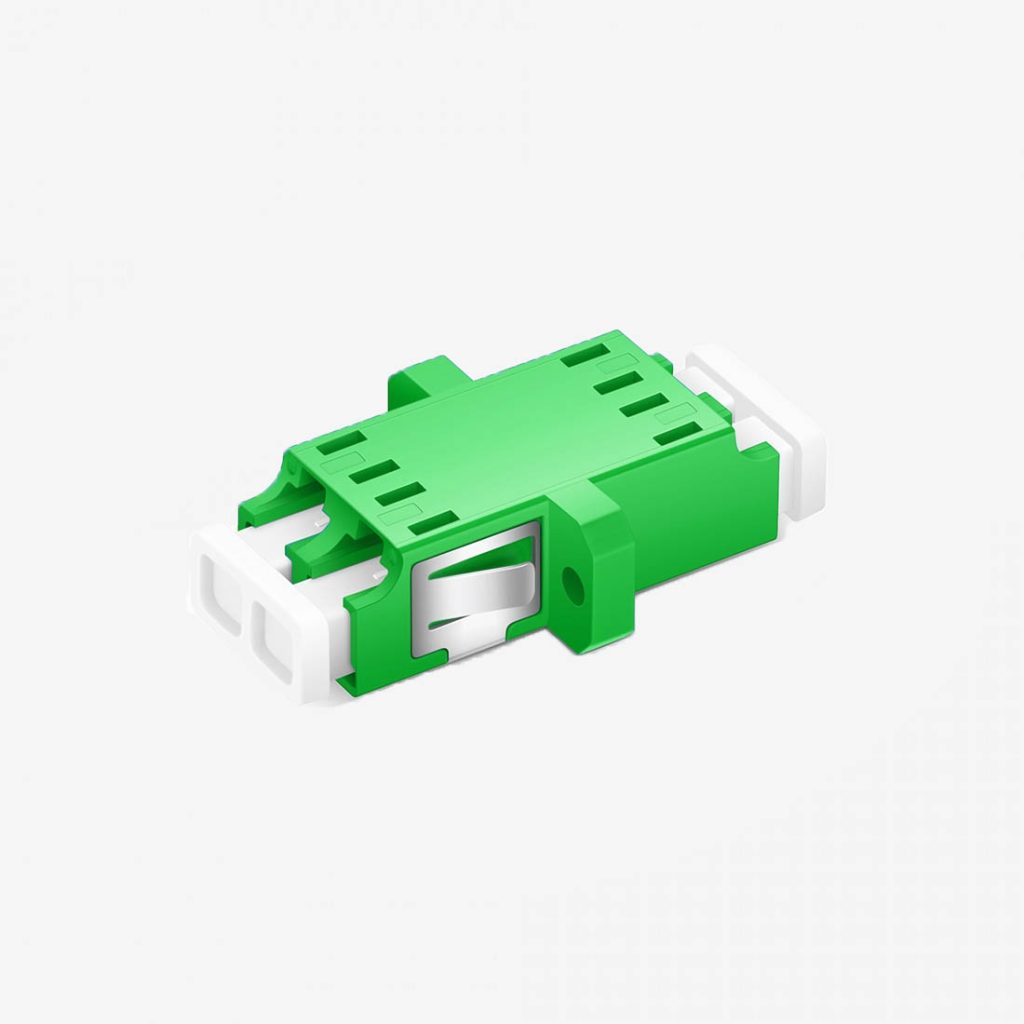

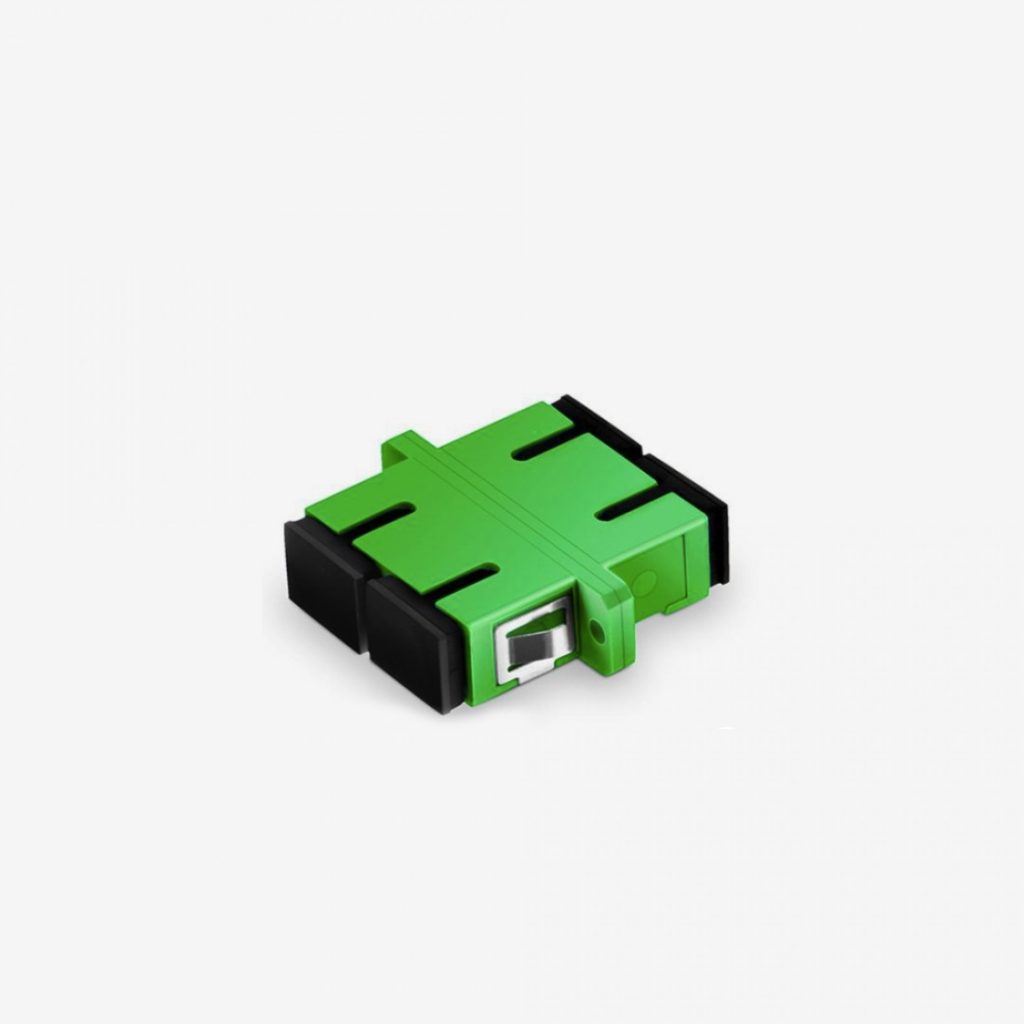

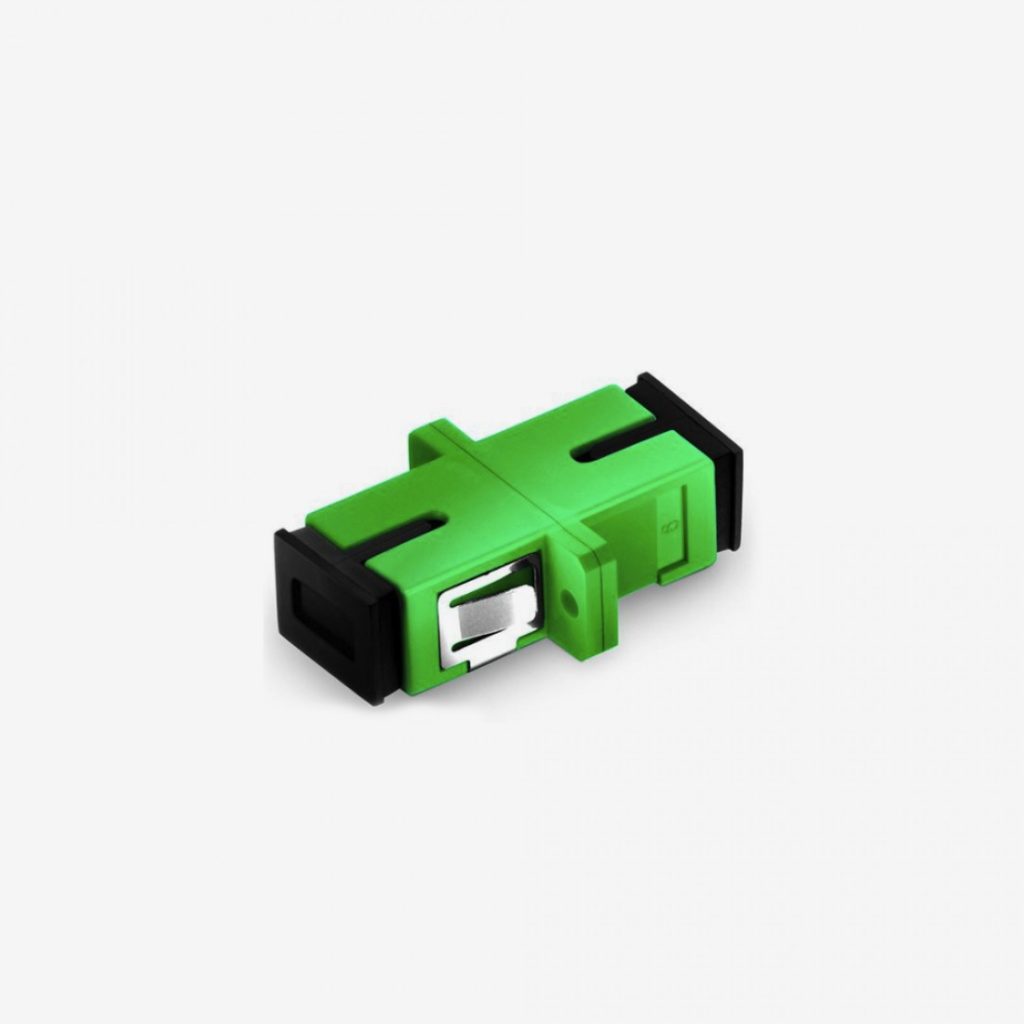

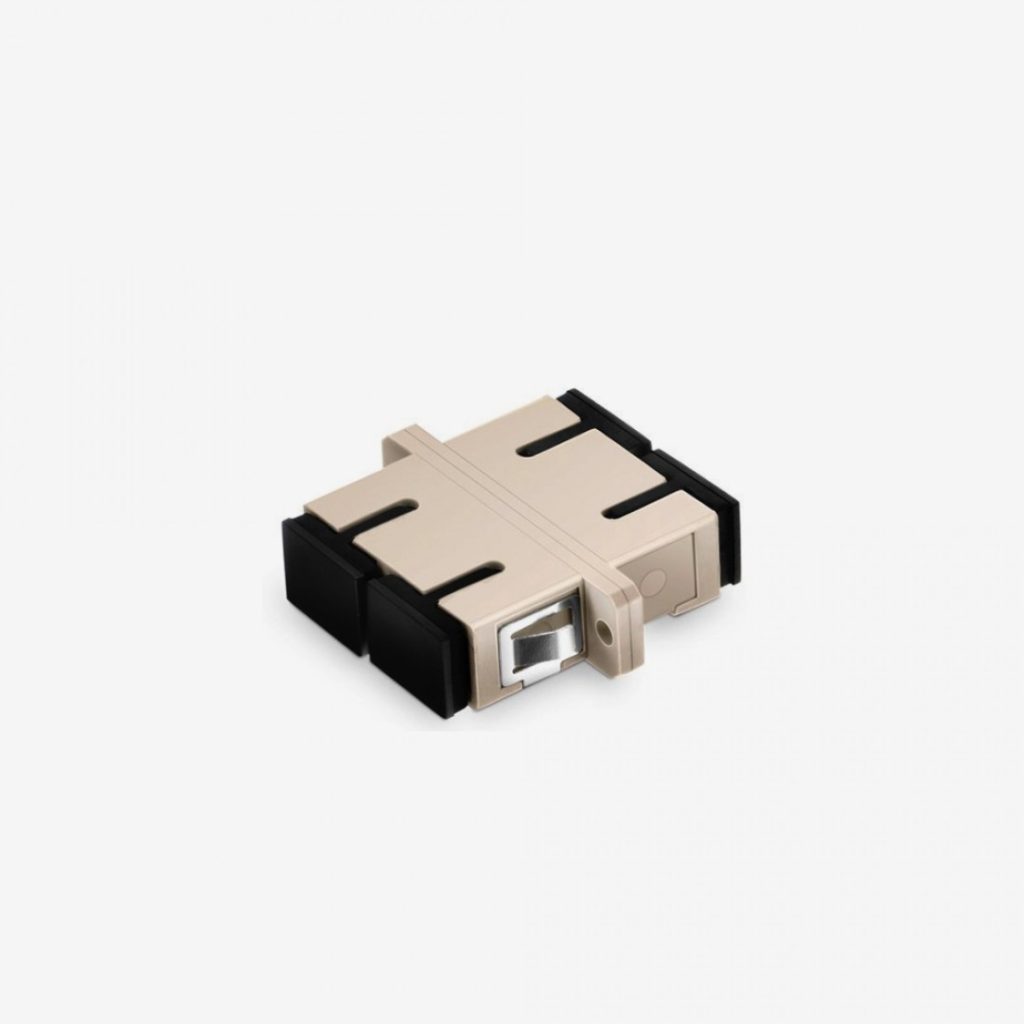

SC simplex adaptör tek fiber konumunu, LC duplex adaptör iki fiber konumunu taşır. SC duplex ürünlerde de iki bağlantı bulunur. Panelde kaç adaptör takılı olduğu ile kaç fiber sonlandırıldığı bu nedenle ayrı sayılır. Flanşlı, flanşsız veya vida setli seçeneklerde optik eşleşmenin yanında panelin kesim ve sabitleme biçimi de kontrol edilmelidir.

APC ve UPC uçlar neden eşleştirilmez?

APC ve UPC, konnektörlerin temas yüzeyini tanımlar. APC açılı bir yüzey kullanır. Bir APC uç ile UPC ucun karşılıklı bağlanması uygun değildir; aynı SC veya LC ailesinden olmaları bu farkı ortadan kaldırmaz. Adaptörün rengi yaygın bir tanıma yardımı olsa da bağlantının her iki tarafındaki ürün bilgisi esas alınır.

Örneğin SC APC bir abone hattında kullanılacak fast connector da APC düzenine uymalıdır. Mevcut SC UPC patch cordu yeşil bir adaptöre takmak, onu APC bağlantıya dönüştürmez. Parçaların arayüzünü ve parlatmasını tek tek doğrulamak gerekir.

Single mode ve multimode bağlantı parçaları

Single mode OS2 hatlar ile OM2, OM3 ve OM4 gibi multimode hatların ürünleri bu kategoride farklı seçenekler olarak yer alır. Adaptör veya konnektör seçilirken mevcut fiber sınıfı korunmalıdır. Konnektör gövdesinin şekli, içerideki fiberin single mode mu multimode mu olduğunu tek başına açıklamaz.

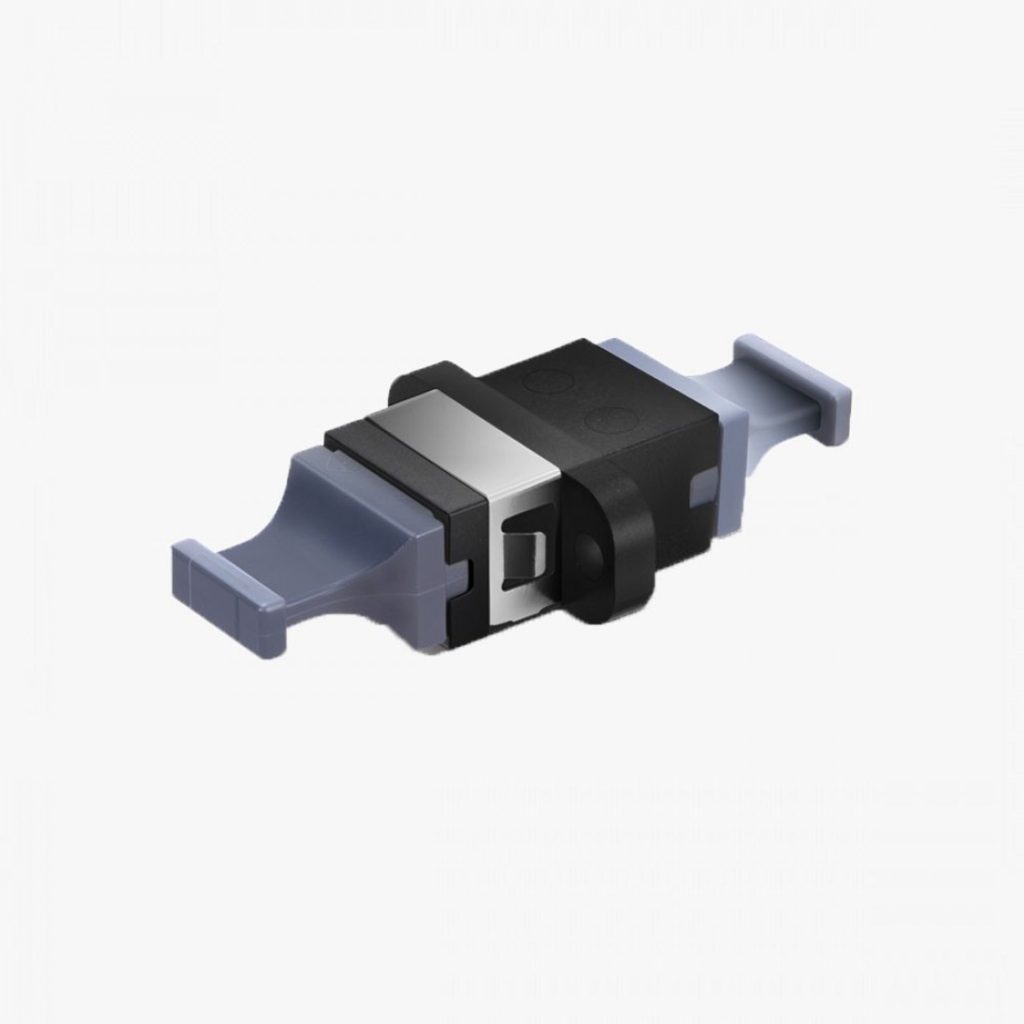

MPO adaptörlerde ise anahtar yönü ve bağlantı düzeni ayrıca önem taşır. Adaptör sinyali bölmez, yükseltmez ve bir MTP/MPO bağlantısını kendiliğinden LC uçlara ayırmaz. Böyle bir dağıtım için gereken kaset ve panel yapısını MTP/MPO kategorisinde değerlendirebilirsiniz.

Fiber optik adaptör, fiber coupler veya fiber optik ulink aramalarında hazır uçların birleştirileceği parça seçilir. SC APC konnektör gerektiğinde ise kabloya takılan uç ile iki hazır ucu karşılayan adaptör ayrılmalıdır; bu iki ürün farklı görevler üstlenir.

Bağlantı planını tamamlamadan önce

Kullanılacak konnektör ailesini, UPC/APC yüzeyini, fiber sınıfını ve gerekli bağlantı adedini yazın. Ardından panel montajını veya saha tipi konnektörün kablo uyumunu kontrol edin. Ek ile sonlandırma yapılacaksa pigtail, hazır porttan cihaza geçilecekse patch cord seçimi de bu plana dahildir.

Kurulum sırasında kapakları bağlantı anına kadar kapalı tutun. Uçları kontrol edip uygun yöntemle temizledikten sonra bağlayın ve hattı ölçün. Adaptör veya hızlı konnektör için verilen kayıp değerlerini bütün seriye genellemek yerine seçtiğiniz ürünün teknik verisini kullanın.
