LC APC duplex adaptör: yeşil renk tek başına yeterli mi?

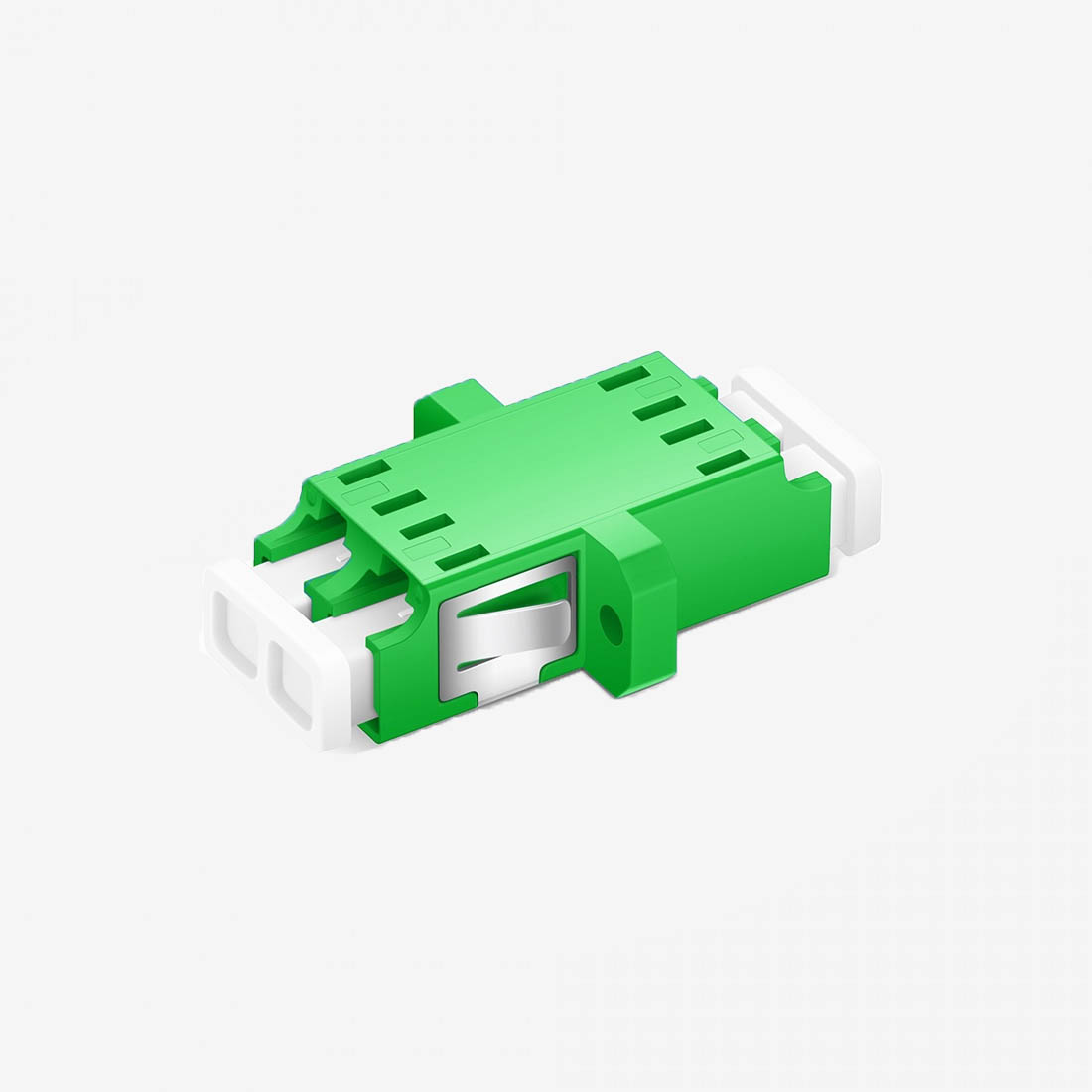

Bir fiber bağlantıda APC bilgisi kadar konnektör ailesi de önemlidir. LC APC duplex adaptör, karşılıklı LC/APC uçların eşleştirilmesi için kullanılır. Fibline’ın OS2 single mode bağlantılara yönelik yeşil, flanşlı modeli, iki fiber yolunu aynı gövdede bir araya getirir.

FTTH projesinde önce LC ve SC ayrımını yapın

Bir cihazın veya sonlandırma kutusunun üzerinde APC yazması, bu adaptörün o noktaya uyacağını göstermez. Bağlantı SC/APC ise LC yuva uygun değildir. LC/APC kullanılan bir noktada ise panelin montaj açıklığını ve fiber düzenini kontrol ederek seçim yapılır. Siparişi yalnızca “yeşil adaptör” veya “FTTH coupler” adıyla vermek yerine arayüzü açıkça belirtin.

APC uçların doğru eşleştirilmesi

Bu coupler, konnektörleri karşılıklı konumlandıran pasif bir parçadır; UPC ucunu APC’ye dönüştürmez. İki taraftaki bağlantının LC/APC olması gerekir. Uç yüzeylerini takmadan önce uygun kontrol ekipmanıyla inceleyin. Kirli bir ucu temiz bir bağlantıya takmak, sorunun diğer tarafa taşınmasına da neden olabilir.

Duplex gövdenin bağlantı düzeni

İki ayrı kanal, iki fiberin panelden geçişini sağlar. Gövdenin önünde ve arkasında görülen yuvalar aynı yolların uçlarıdır. Bu yapı sinyali bölmez, fiber adedini artırmaz ve tek başına iki bağımsız cihaz portu anlamına gelmez. Fiberlerin hangi hatlara ait olduğunu ön ve arka etiketlerde tutarlı biçimde göstermek, bakım sırasında yanlış kablonun çıkarılmasını önler.

Flanşlı montajı planlarken

Panelin bu gövdeyi kabul ettiğini ve sabitleme noktalarının uyduğunu kontrol edin. Aynı LC APC adıyla sunulan flanşsız veya otomatik kapaklı ürünler farklı bir mekanik yapıya sahip olabilir. Panel açıklığı, konnektör mandalına erişim ve arkadaki kablo dönüş alanını birlikte değerlendirin.

Bağlantı tamamlandıktan sonra hat ölçümünü yapın ve sonucu etiket bilgisiyle kaydedin. Pasif adaptör için tek başına hız veya mesafe seçilmez; tüm optik yol ve aktif cihaz özellikleri birlikte değerlendirilir.

Teknik listelerde kullanılan diğer adlar

LC APC duplex adapter ve singlemode APC coupler ifadeleri bu ürün grubunu tanımlar. Farklı tedarikçilerin ürünlerini karşılaştırırken adın yanında arayüz, duplex yapı ve montaj bilgisini de arayın. Uyumlu bir sonlandırma düzeni hazırlamak için fiber optik patch panel seçeneklerini inceleyebilirsiniz. Ürün ailesinin gövde bilgileri Fibline adaptör kataloğunda bulunur.
