Fiber Optik Patch Cord Çeşitleri

Fiber optik patch cord, iki ucu konnektörle sonlandırılmış ve cihazlar ya da dağıtım noktaları arasında bağlantı kurmak için kullanılan fiber kablodur. Doğru modeli seçmek için iki portun bağlantı tipini, fiber sınıfını, gereken fiber sayısını ve uzunluğu birlikte belirlemek gerekir. Yalnız “LC kablo” veya “SC kablo” demek çoğu zaman yeterli değildir; aynı konnektör gövdesiyle farklı cila ve fiber seçenekleri bulunabilir.

Bu ana kategoride standart modellerin seçim mantığını ve diğer patch cord gruplarına geçişleri bulabilirsiniz. Kabinet içi kullanım için 2 mm standart patch cord ve 3 mm standart patch cord seçeneklerini karşılaştırın. Daha farklı bir kablo yapısına ihtiyaç duyuyorsanız aşağıdaki zırhlı, uniboot ve dış ortam gruplarını da inceleyin.

LC–LC, SC–LC ve diğer uç kombinasyonları

LC–LC patch cord, iki tarafı da LC olan bağlantılarda değerlendirilir. SC–LC patch cord ise bir taraftaki SC bağlantıyı diğer taraftaki LC bağlantıyla buluşturur. İki uç farklı olduğunda kablo bir arayüz dönüştürücü cihaz gibi çalışmaz; yalnız uygun fiziksel konnektörlerle optik yolu devam ettirir. Cihazların fiber ve optik özelliklerinin de eşleşmesi gerekir.

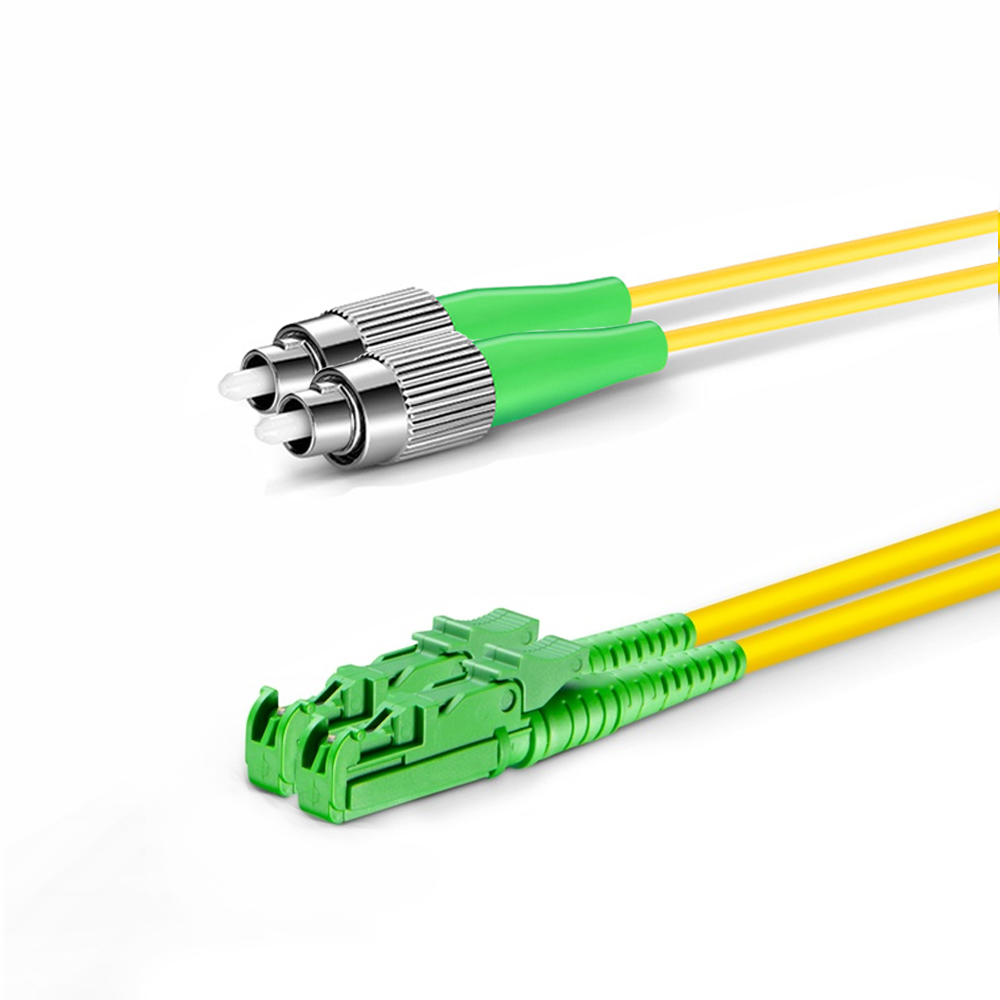

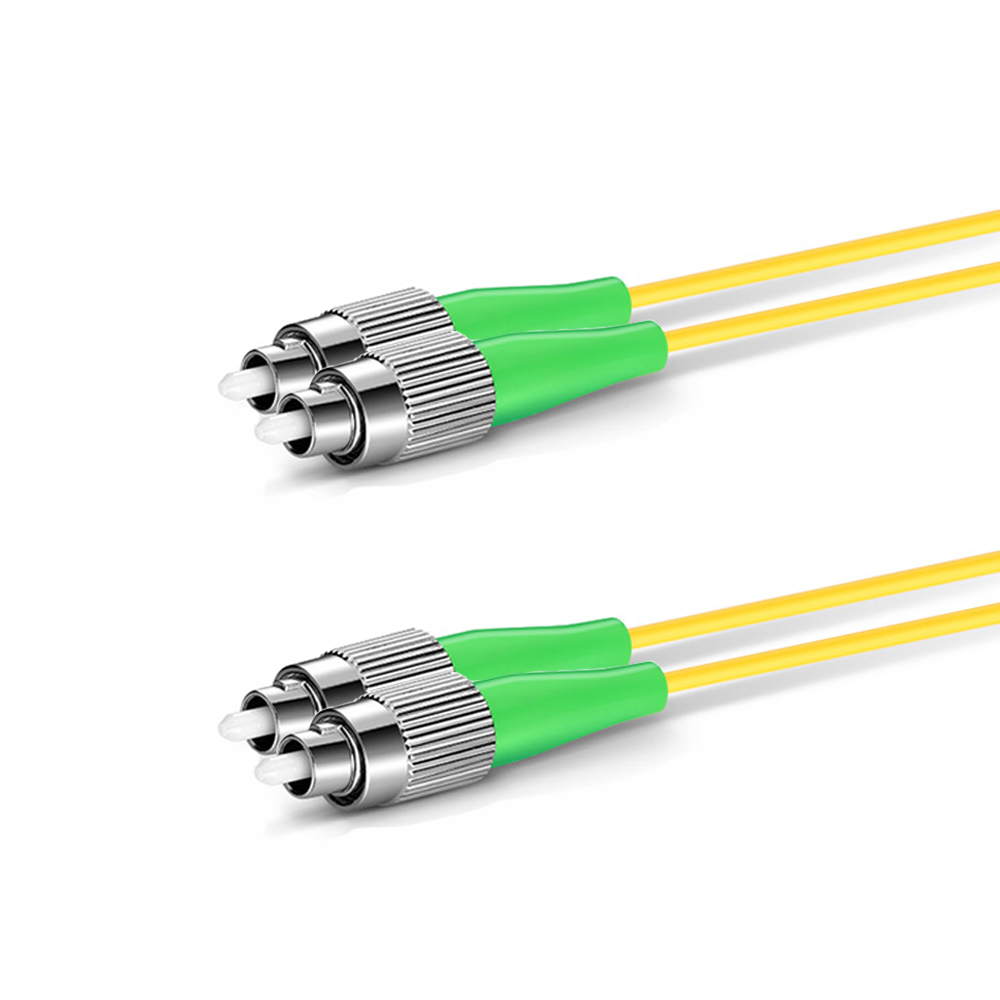

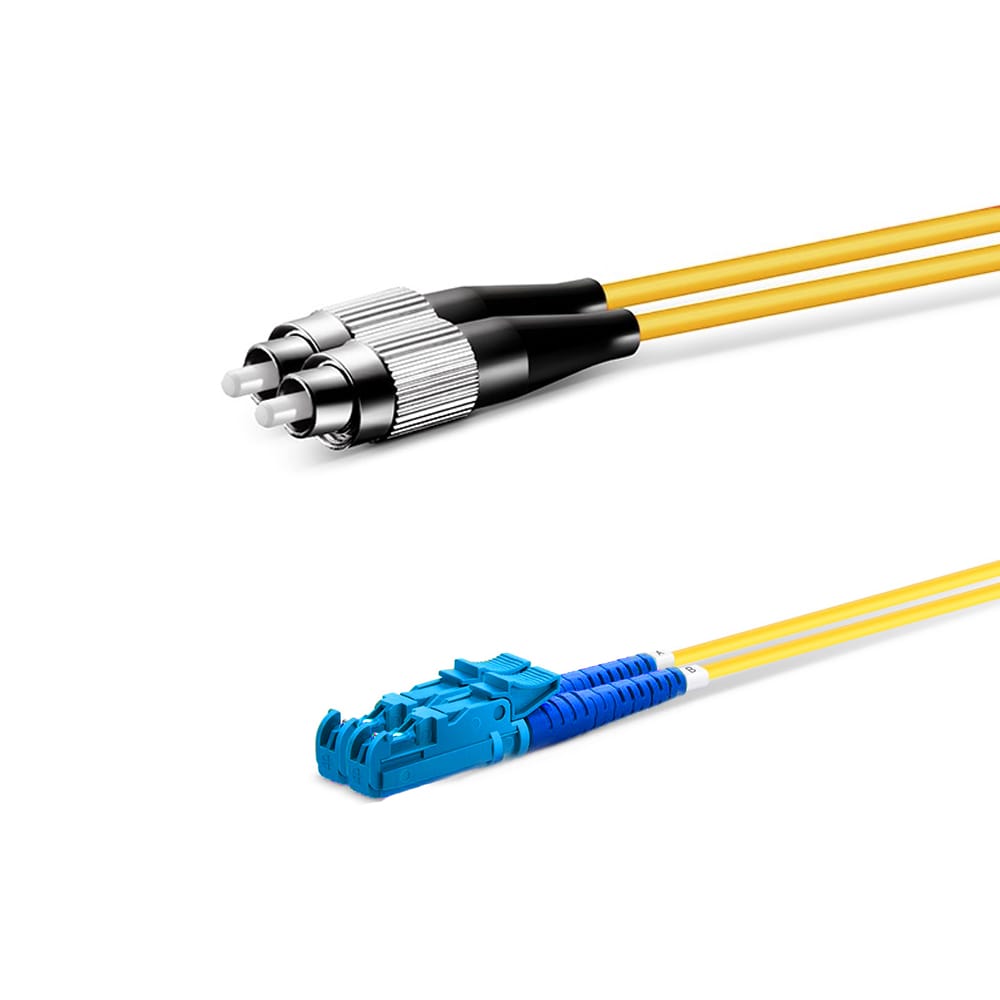

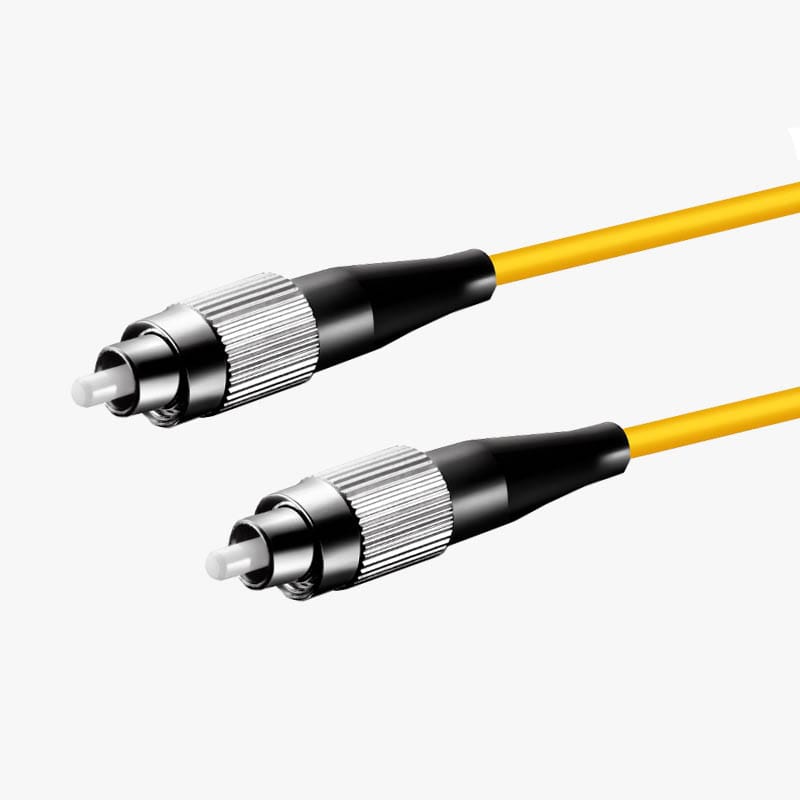

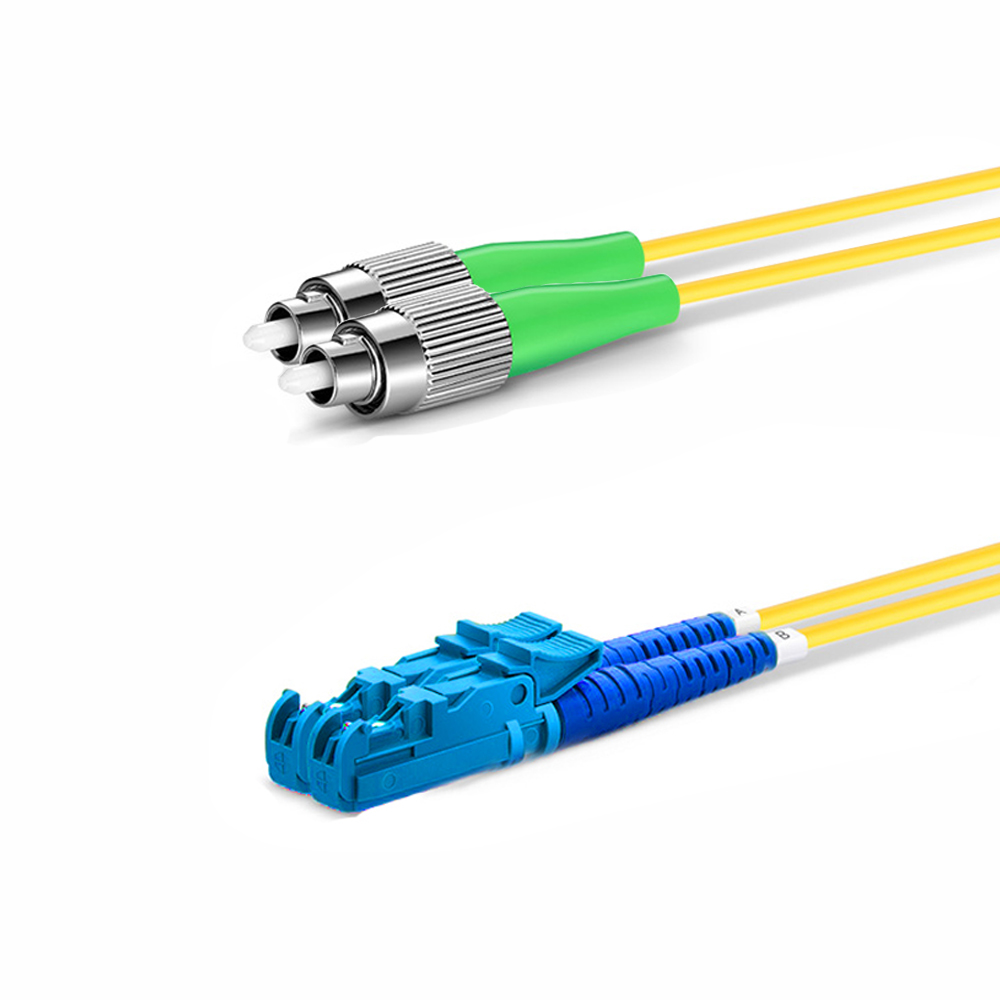

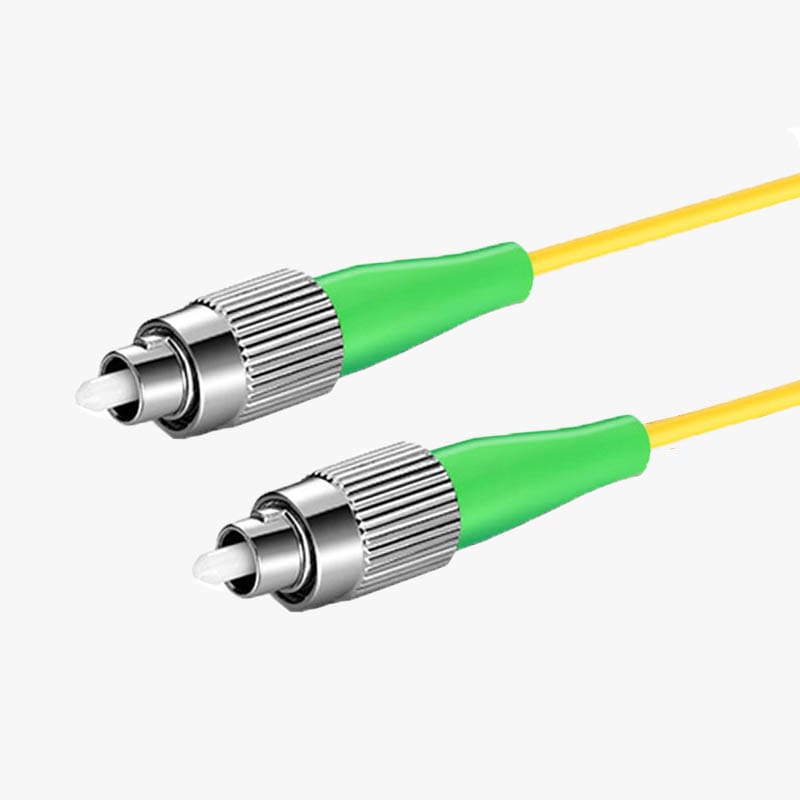

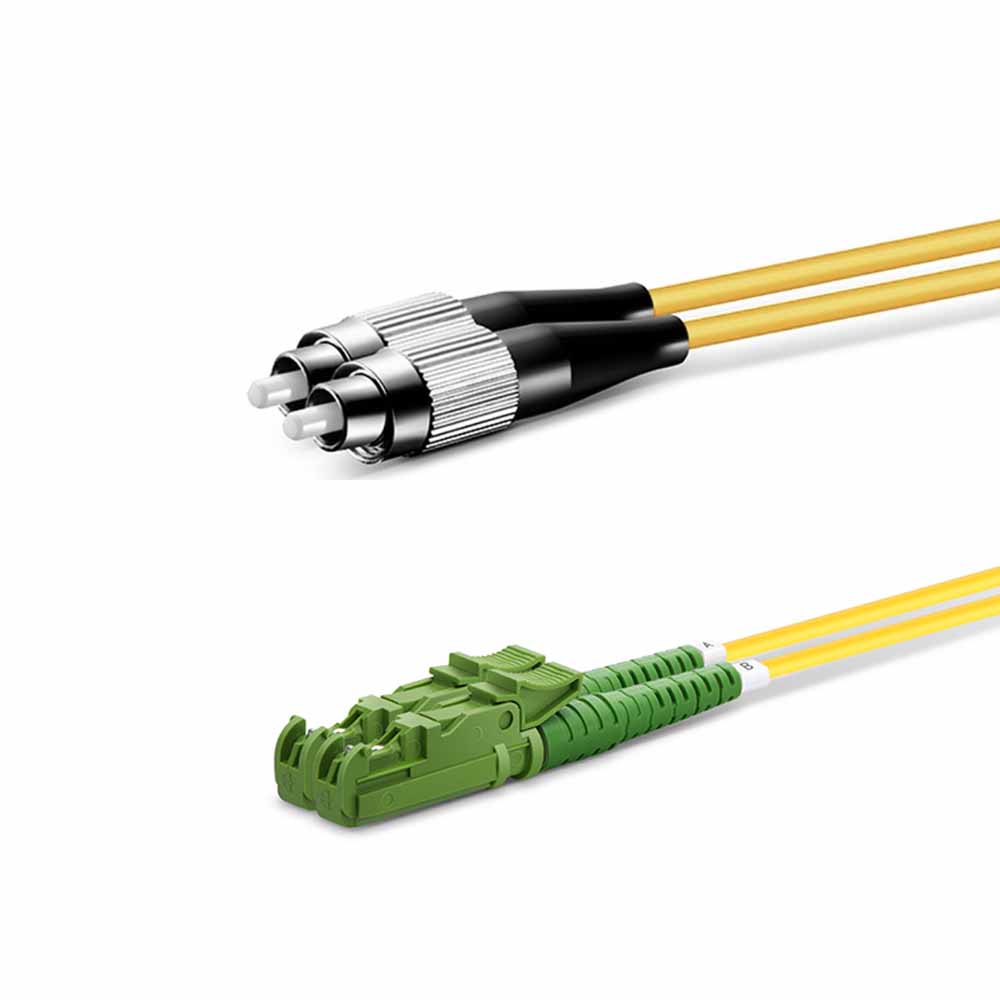

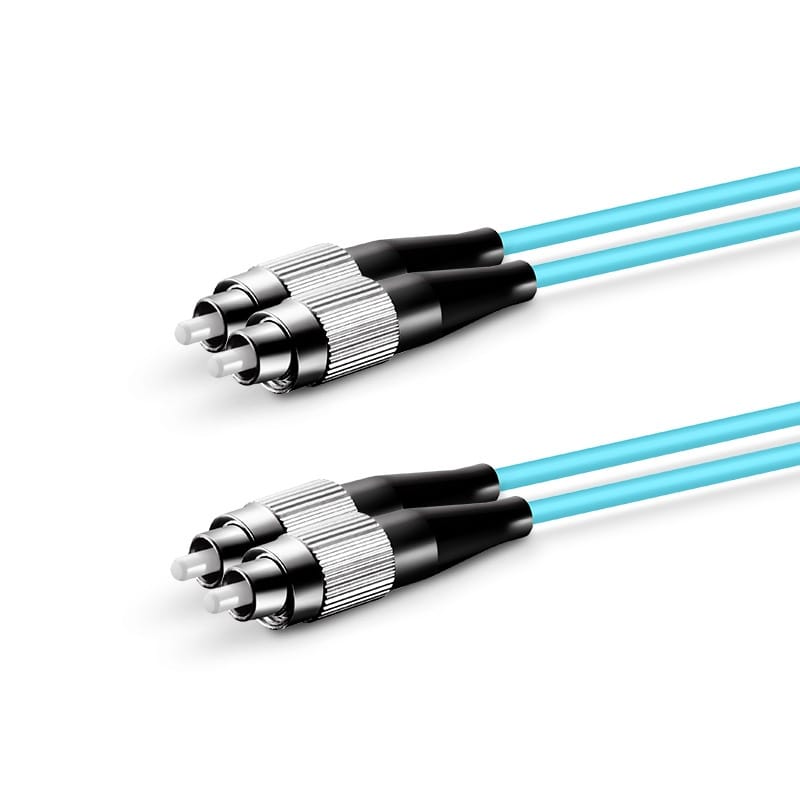

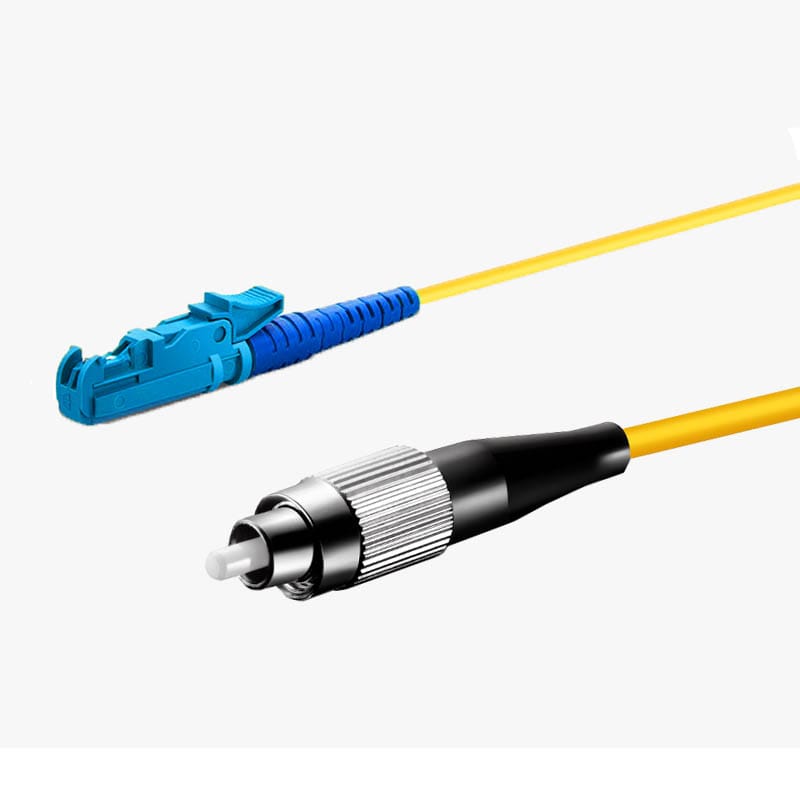

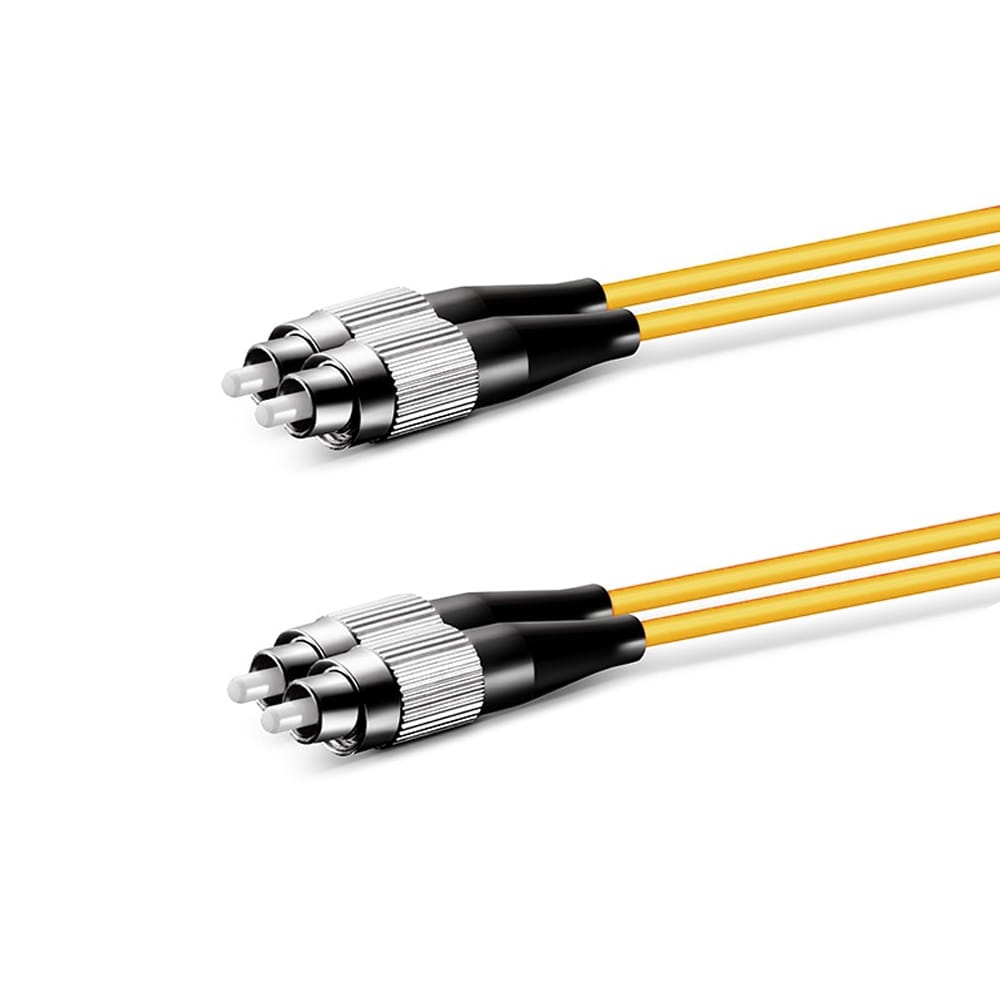

SC–SC, FC–FC veya ST–ST patch cord seçerken de aynı kontrol geçerlidir. Önce birinci portu, sonra ikinci portu ayrı okuyun. Mevcut kablonun yalnız bir ucunun fotoğrafını kullanmak, diğer taraftaki bağlantının yanlış seçilmesine neden olabilir. Gövde biçimi ve renk tanımaya yardımcı olur; kesin seçimde port etiketi ve cihaz belgesi esas alınır.

APC ile UPC arasındaki fark nedir?

APC ve UPC, konnektörün optik temas yüzeyinin işlenişini ifade eder. APC açılı, UPC ise açısız temas geometrisine sahiptir. Bu fark yalnız renk veya isim değişikliği değildir; aynı adaptörde birbirine temas edecek iki yüzeyin uygun olması gerekir. APC uç ile UPC ucu doğrudan karşı karşıya getirmeyin.

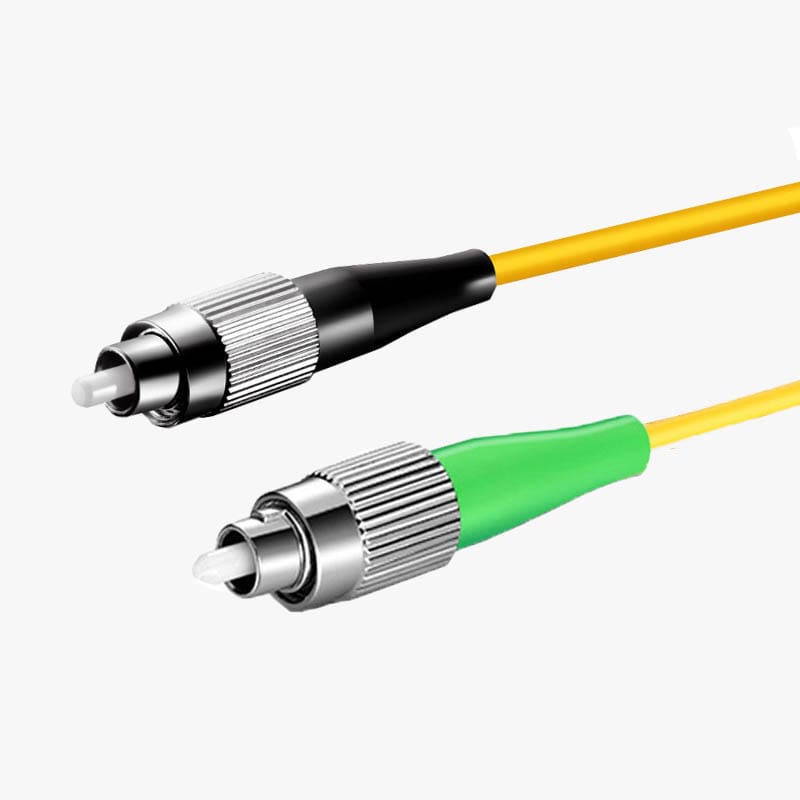

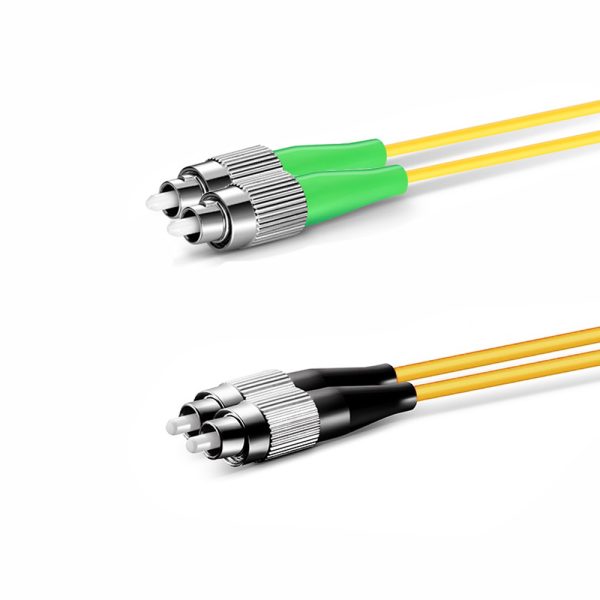

Buna karşılık bir kablonun bir tarafının SC/APC, diğer tarafının LC/UPC olması mümkündür. Burada iki farklı yüzey birbirine temas etmez: her uç, kendi tarafındaki uygun porta bağlanır. Dolayısıyla “iki uç mutlaka aynı cila olmalı” demek de doğru değildir. Siparişi, cihaz tarafı ve panel tarafı için ayrı ayrı tanımlamak bu karışıklığı çözer.

Single mode ve multimode patch cord nasıl seçilir?

Single mode patch cord seçimi, single mode optik arayüz ve hatla birlikte yapılır. OS2 ifadesi kablolama sınıfını; G657A2 gibi tanımlar fiberin standardını anlatır. Bu iki adı aynı özelliğin alternatif yazımı gibi değerlendirmeyin. Bükülmeye daha toleranslı fiber kullanılması da bitmiş kablonun keskin köşelerde katlanabileceği anlamına gelmez.

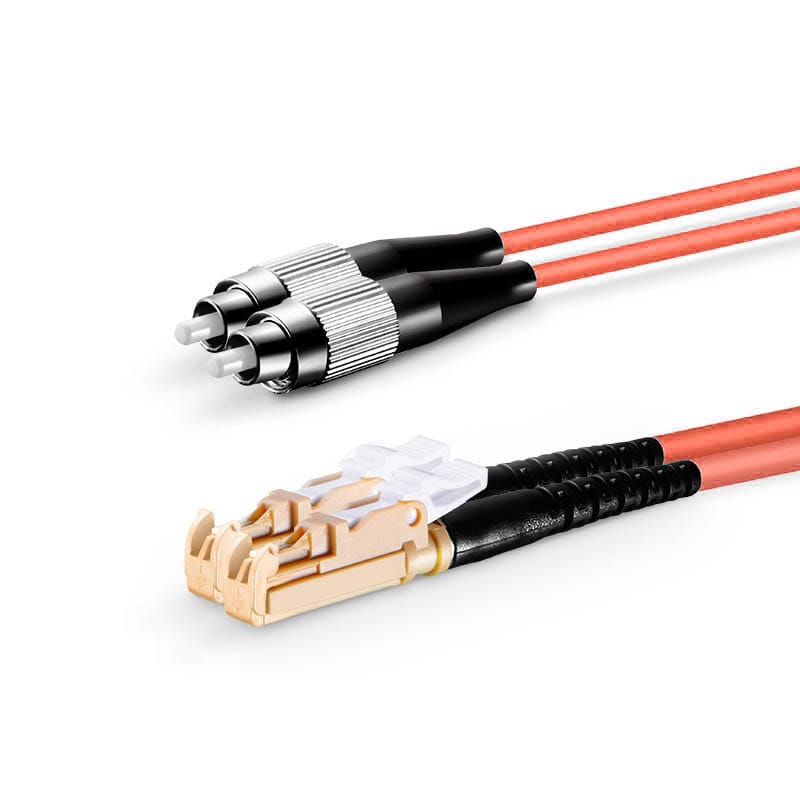

Multimode patch cord grubunda OM1, OM2, OM3, OM4 ve OM5 sınıflarıyla karşılaşılır. Hangi sınıfın gerektiği optik modüle, uygulamaya ve bağlantı mesafesine bağlıdır. OM3 patch cord yerine yalnız rengi benziyor diye başka sınıf seçmeyin; OM4 veya OM5 kullanmak da mevcut optik modülün hızını kendiliğinden yükseltmez. Hız ve mesafe değerlendirmesi, kabloyla cihazın birlikte desteklediği koşullara göre yapılmalıdır.

Simplex, duplex ve polarite

Simplex patch cord tek fiber, duplex patch cord iki fiber içerir. Çift fiberli bir bağlantıda bir yol gönderme, diğeri alma için kullanılabilir; bu durumda Tx ve Rx yönlerinin doğru karşılanması gerekir. İki fiberin birlikte durması, uç sırasının bütün sistemlerde kendiliğinden doğru olduğu anlamına gelmez.

Tek fiber üzerinden çalışan uygun BiDi optikler ise farklı bir bağlantı düzenidir. Bu nedenle “single mode” ile “simplex” aynı kavram değildir: biri fiber türünü, diğeri fiber adedini anlatır. İki fiber isteyen bir porta tek fiberli ürün sipariş etmemek için her iki bilgiyi birlikte kaydedin.

2 mm, 3 mm, zırhlı ve uniboot seçenekleri

2 mm ve 3 mm ifadeleri standart modellerde kablo çapını belirtir; konnektör türünü veya fiber sınıfını göstermez. Kabinet içinde güzergâhı, düzenleyicinin açıklıklarını ve servis payını dikkate alın. Kalın bir kablonun her durumda daha yüksek optik performans sunacağı sonucuna varmayın.

Mekanik koruma ihtiyacı için zırhlı patch cord grubunu inceleyebilirsiniz. Zırh bulunması tek başına dış ortam veya doğrudan gömme uygunluğu değildir. İki fiberin ortak kablo gövdesinde toplandığı uniboot patch cord seçeneklerinde ise uç yapısını ve varsa polarite değiştirme özelliğini model bazında kontrol edin.

Dışarıdaki cihaz veya saha bağlantıları için dış ortam breakout patch cord kategorisine geçin. Breakout yapısı, kolların ana gövdeden ayrılmasını anlatır; tek başına belirli bir dış ortam koruma sınıfı veya CPRI cihaz uyumu beyanı değildir. Bu özellikler ilgili modelin belgesinden doğrulanmalıdır.

SC SC patch cord seçerken iki portun da SC arayüzünü ve parlatma türünü kontrol edin. APC patch cord, karşılıklı APC yüzeylerin gerektiği bağlantılar içindir; UPC uçla eşleştirilmez. OM4 patch cord ise OM4 multimode hattın bir parçası olarak seçilir; konnektörün aynı görünmesi fiber sınıfının da aynı olduğunu göstermez.

Uzunluk ve fiyat karşılaştırması

Gereken uzunluğu iki portun düz mesafesiyle değil, kablonun izleyeceği yol üzerinden ölçün. Kapak hareketi ve bakım için gereken payı ekleyin; fazlalığı küçük ve sıkı halkalara toplamayın. Konnektörün hemen arkasında keskin dönüş bırakmak yerine kabloyu uygun düzenleyiciye yönlendirin.

Fiyat karşılaştırırken aynı uç kombinasyonunu, cila tipini, fiber sınıfını, fiber adedini ve metrajı esas alın. İngilizce belgelerde fiber optic patch cable ve fiber jumper adları da kullanılır. Örneğin “LC/UPC–LC/UPC duplex OM3” tanımı; yalnız “LC–LC” ifadesinden çok daha açık bir sipariş tarifidir. Bağlantıyı tamamlayan fiber optik adaptörleri de aynı port ve cila bilgisiyle seçin.
