Fiber optik ek malzemeleri: birleştirme, koruma ve yerleşim

Fiberin birleştirilmesi, ek noktasının korunması ve lif payının düzenlenmesi birbirini tamamlayan üç ayrı işlemdir. Fiber optik ek malzemeleri bu aşamalarda kullanılır. Bu kategoride 40 mm ve 60 mm ek koruyucular, ek kaseti, mekanik ek ve konnektör/kablo koruma kutusu bulunur. Doğru parçayı seçmek için önce füzyon ek mi, mekanik birleştirme mi, yoksa hazır konnektörlü bağlantı mı yapıldığını belirleyin.

Bir ek koruyucu, fiberleri birleştiren cihazın yerine geçmez. Ek kaseti de kapalı bir saha kutusuyla aynı korumayı sunmaz. Parçaların görevini ayırarak panel veya kutu içindeki yerleşimi planlamak, kurulum sonunda eksik malzeme kalmasını önler.

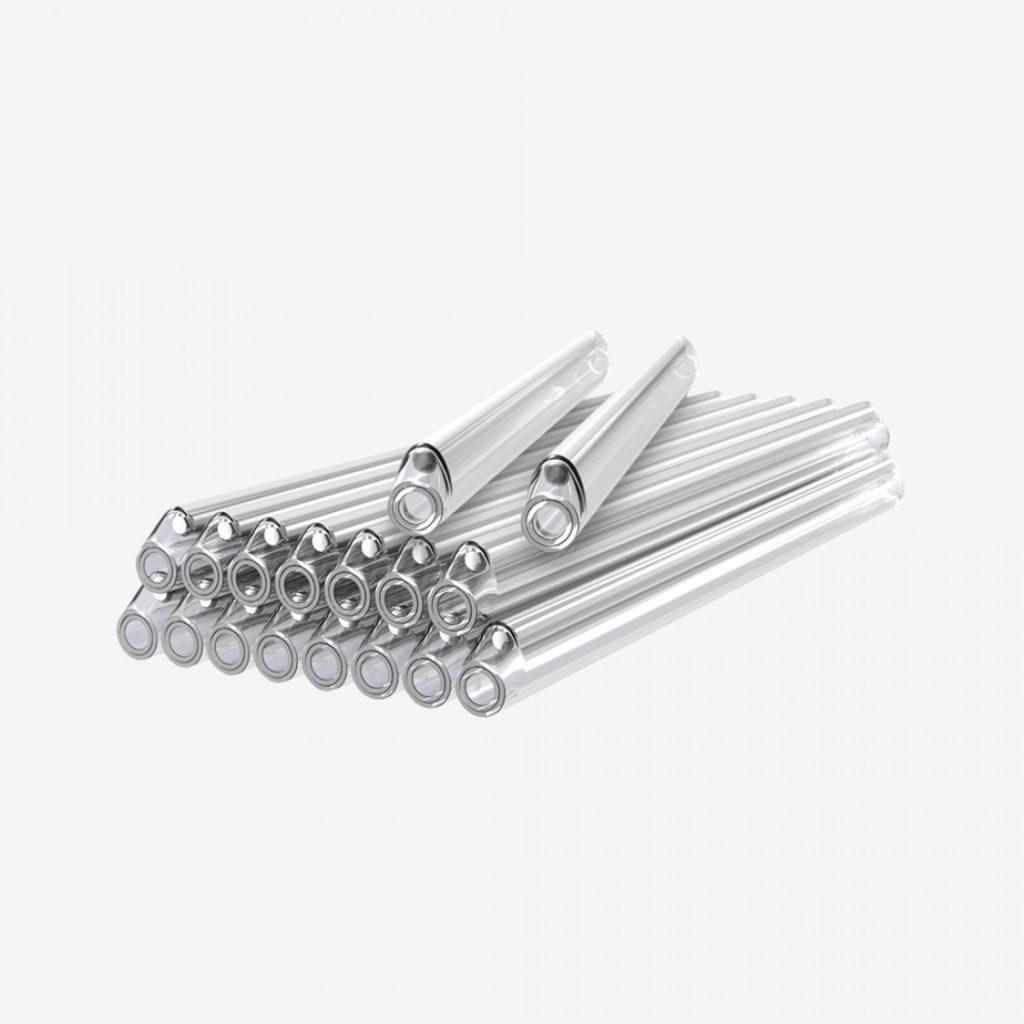

40 mm ve 60 mm fiber optik ek koruyucu

Fiber optik ek koruyucu, füzyonla birleştirilmiş fiber noktasının çevresine yerleştirilir ve uygun ısıtma işlemiyle koruma oluşturur. Fiber ek makaronu veya ek koruyucu makaron adlarıyla da aranır. Buradaki 40 mm ve 60 mm seçenekler boy bakımından ayrılır; her ikisi de 100 adet olarak listelenir.

Boyu yalnızca “uzun olan daha iyidir” düşüncesiyle seçmeyin. Ek kasetindeki tutucu yuvanın ölçüsü, hazırlanan fiber payı ve ek cihazının ısıtıcı programı birlikte değerlendirilmelidir. Yanlış boy, kasete yerleştirmeyi zorlaştırabilir. Isıtma işlemi de kullanılan koruyucu ve cihazın talimatına göre yapılmalıdır.

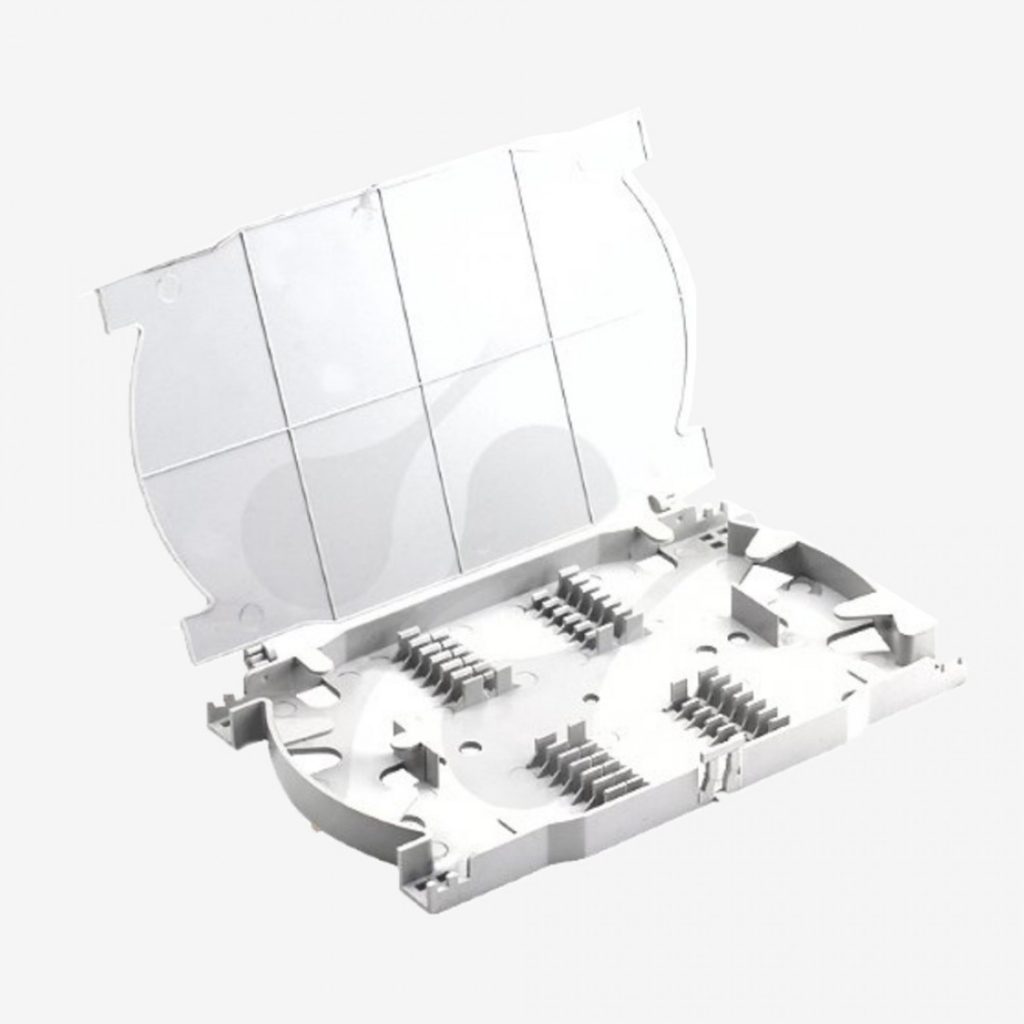

Fiber optik ek kaseti ne işe yarar?

Fiber optik ek kaseti, ek koruyucuların belirli yuvalarda tutulmasını ve lif rezervinin kılavuzlar içinde yerleşmesini sağlar. Kablodaki her damarın hangi pigtaille birleştirildiği, kaset içinde okunabilir bir düzende takip edilmelidir. Kaset kapasitesi kadar koruyucu yuvası, montaj noktaları ve kullanılacak kutu ya da panelin ölçüleri de kontrol edilir.

Kaset içine lif payı bırakırken dönüşleri sıkıştırmayın; kapağın kapanması sırasında fiberin kenara veya bağlantı elemanına basmadığını kontrol edin. Kaset, fiberi düzenler fakat dış ortamdan tek başına yalıtmaz. Saha koruması gereken yerde uygun fiber optik ek kutusu veya sonlandırma muhafazasıyla birlikte kullanılır.

Mekanik ek ile füzyon ek koruyucu farklıdır

Mekanik ek, uygun hazırlanmış iki fiberi mekanik düzenekle bir araya getiren parçadır. Burada beş adetlik paket olarak listelenir. Füzyon ek sonrasında kullanılan ısıyla daralan koruyucuyla aynı yöntem değildir. Kullanılabilecek fiber ve kaplama ölçüleri, hazırlık adımları ve optik sınırlar ürünün kendi teknik açıklamasından okunmalıdır.

Mekanik birleştirmede de fiberin temizlenmesi ve hassas kesilmesi gerekir. Kötü hazırlanmış bir ucu yalnızca parça değiştirerek uygun hâle getirmek mümkün değildir. Montajdan sonra süreklilik ve kayıp kontrolü yapılması, bağlantının kullanılabilirliğini değerlendirmek için önemlidir.

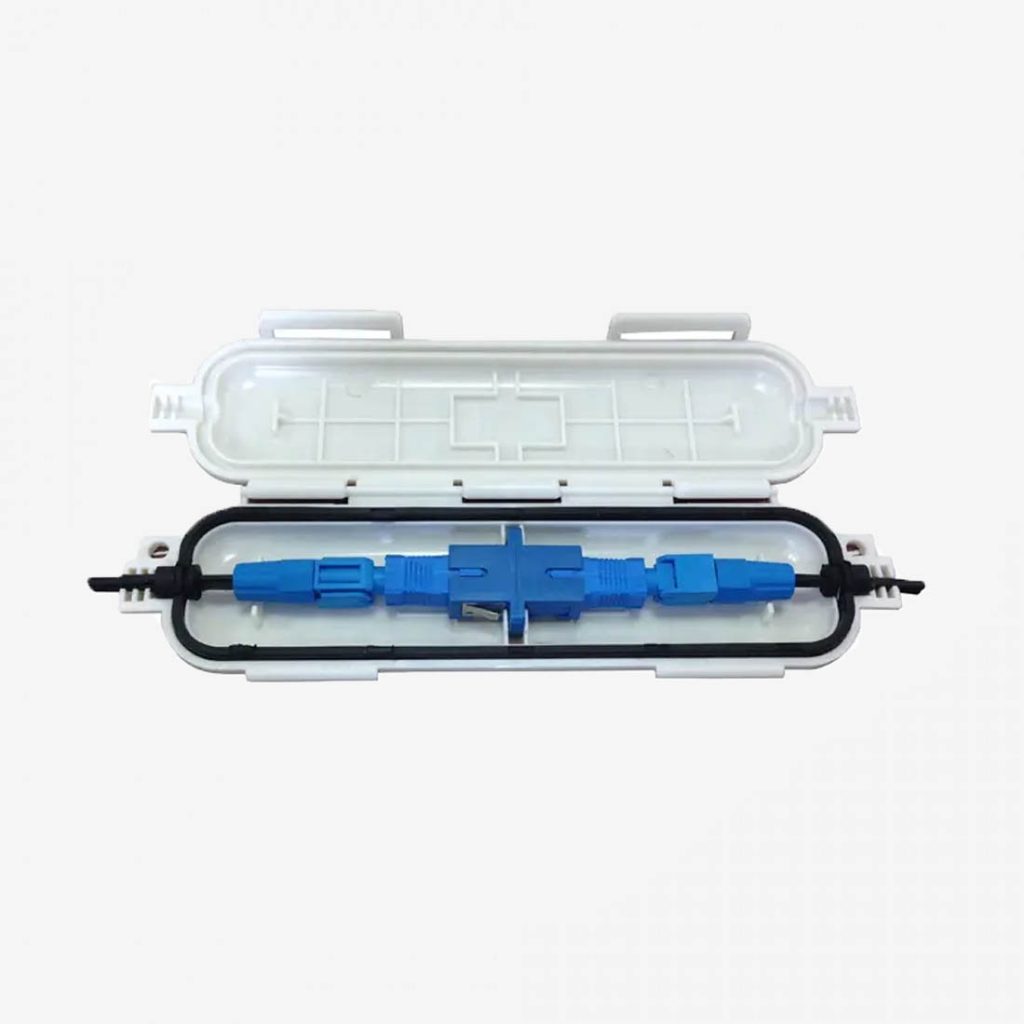

Konnektör ve kablo koruma kutusu

Hazır konnektörlü bağlantının çevresini korumak gereken uygulamalarda bu gruptaki koruma kutusu değerlendirilebilir. Kablo girişinin ölçüsü, kullanılacak konnektörün gövdesi ve içeride bırakılacak bağlantı alanı ürüne uygun olmalıdır. Küçük bir koruma kutusunu çok sayıda fiber ekini barındıran saha ek kutusuyla aynı kapasitede kabul etmeyin.

Kurulumun su, toz ve mekanik koşulları ürünün tarif ettiği kullanım biçimiyle karşılaştırılmalıdır. Kablo girişinin doğru kapanması, uygun kablo ölçüsü ve montaj yöntemi koruma beklentisinin parçasıdır. Yalnızca kapağın kapanması bağlantının bütün saha koşullarına uygun olduğunu göstermez.

40 mm ek koruyucu, kasetin ilgili boyu kabul eden yuvasıyla eşleştirilir; daha uzun koruyucu gereken yerlerde 60 mm seçenek ayrıca değerlendirilir. Fiber mekanik ek, füzyon sonrası koruyucudan farklı bir birleştirme yöntemidir. Konnektör koruma kutusu ise hazır uçlu bağlantının muhafazası için seçilir.

Adet ve yardımcı ekipman hesabı

Koruyucu sayısını o noktada yapılacak füzyon ek adedine göre hesaplayın. İki uçta ayrı ek yapılacaksa her noktanın ihtiyacı ayrıca sayılır. Kasetin kaç eki ve ne kadar lif payını düzenleyeceği, kablo giriş planıyla birlikte kontrol edilir. Paket adediyle tek kurulumda gereken adedi birbirine karıştırmayın.

Hazırlıkta kullanılacak sıyırıcı ve cleaver, temizlik malzemeleri ve son kontrol için ölçüm cihazlarını da plana ekleyin. Diğer çalışma araçlarına fiber optik ekipmanlar ana kategorisinden ulaşabilirsiniz.
