Fiber Optik Mekanik Ek – 1 Paket (5 Adet)

Fiber optik mekanik ek: beş bağlantı için bir paket

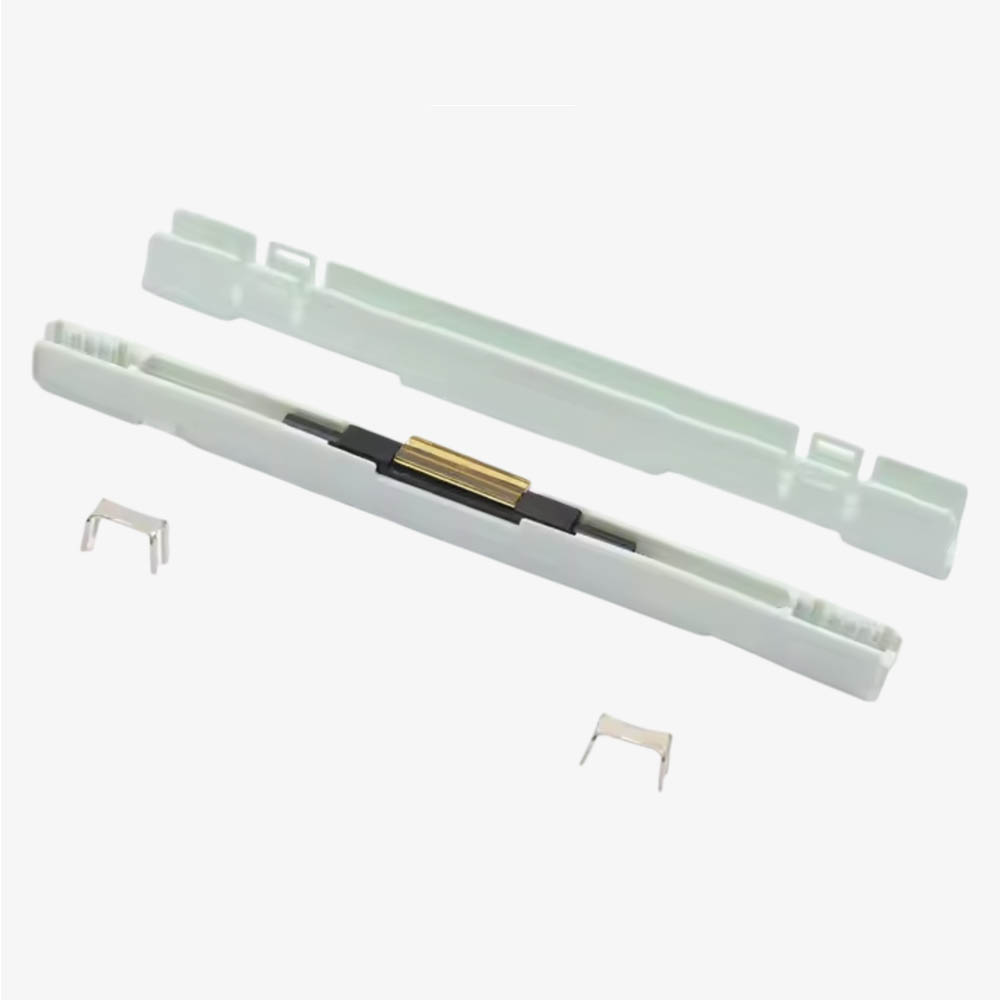

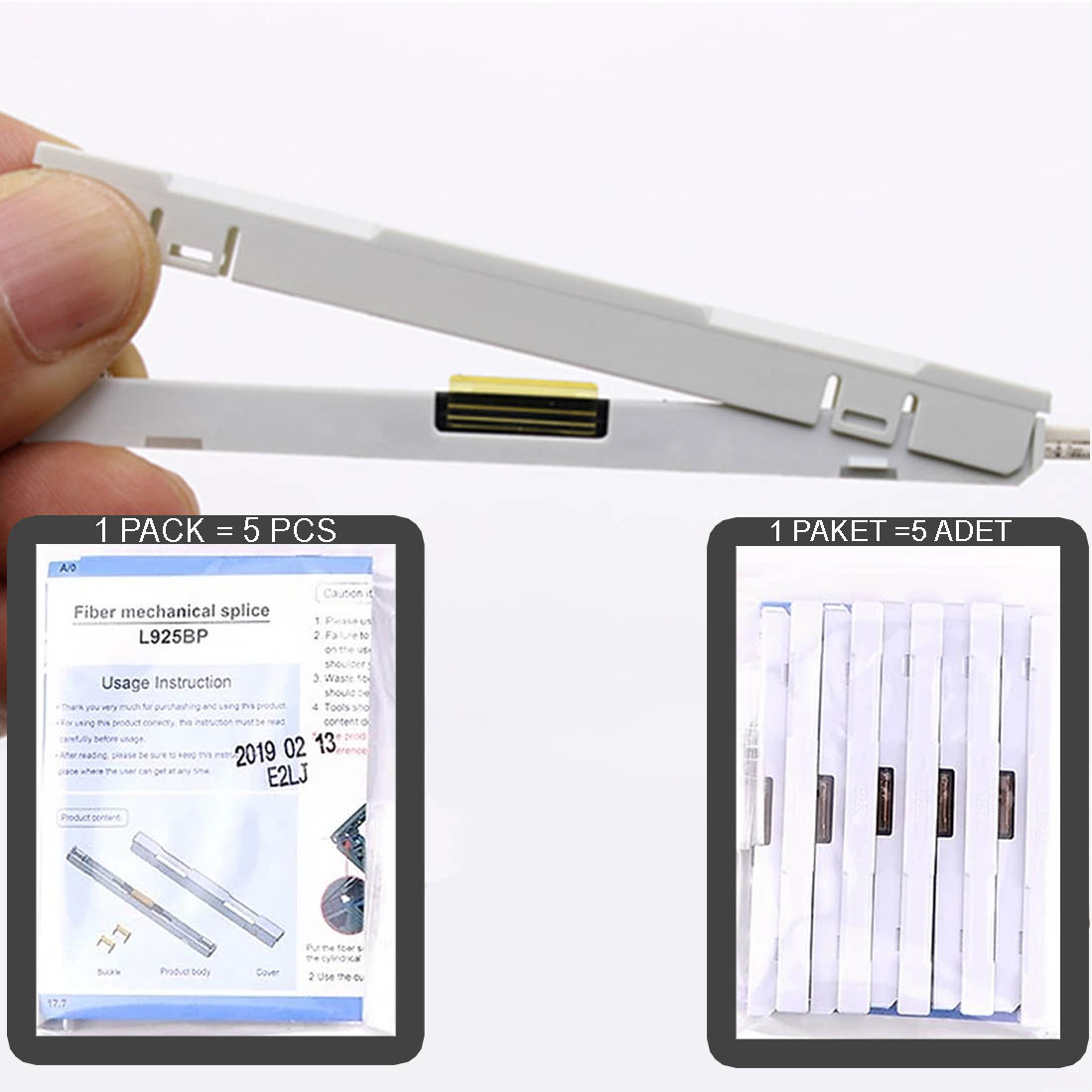

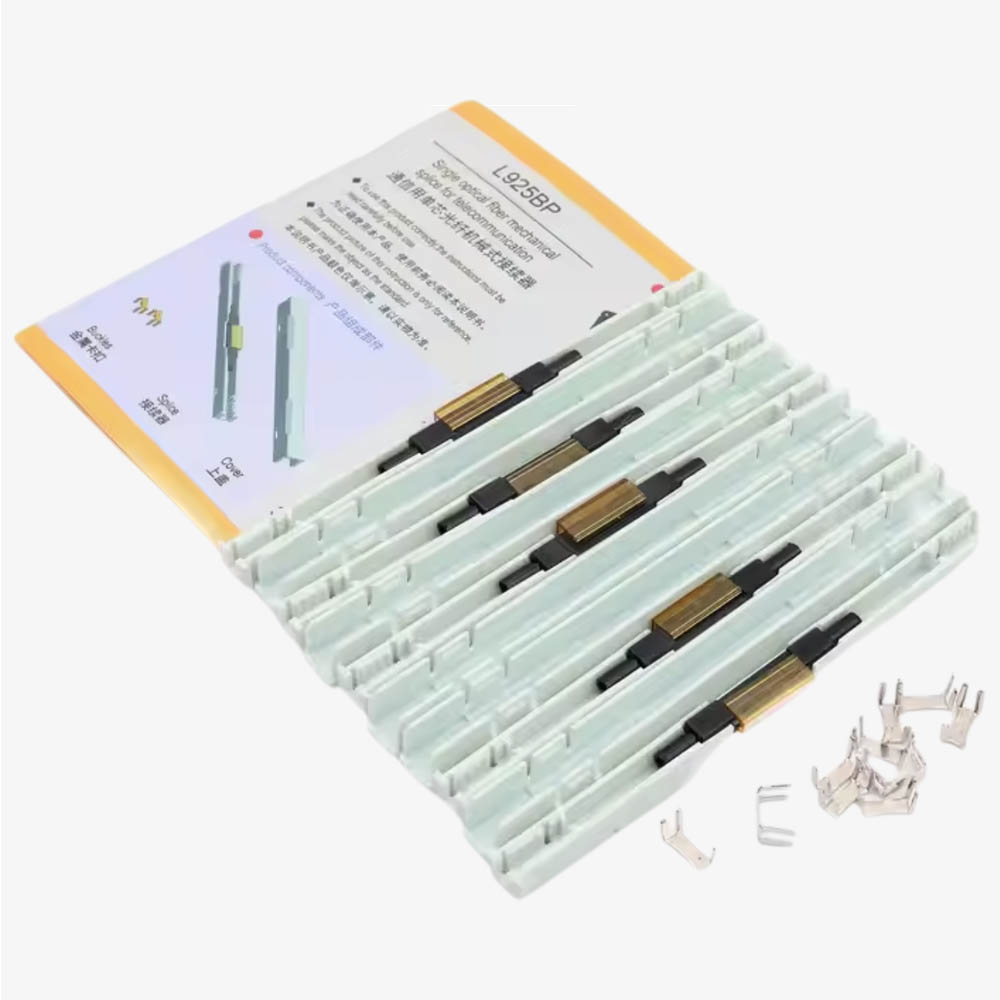

Fiber optik mekanik ek, iki fiber ucunu füzyon cihazıyla eritmeden birleştirmek için kullanılan bağlantı parçasıdır. Bu ürün bir paket içinde 5 adet sunulur. Galeride beyaz gövde, çıkarılabilen kapak ve merkezdeki birleştirme bölümü ayrı ayrı görülebilir. Saha çantanızdaki parça sayısını planlarken satış biriminin tek ek değil, beşli paket olduğunu dikkate alın.

Bu yöntem, füzyon cihazı kullanılamayan bir işte değerlendirilebilir; ancak temizleme ve hassas kesim gereksinimini ortadan kaldırmaz. İki ucun hazırlanması, doğru yerleştirilmesi ve bağlantının ölçülmesi sonucun önemli parçalarıdır. Yalnızca kapağın kapanmış olması, optik hattın kabul ölçütlerini karşıladığı anlamına gelmez.

Mekanik fiber birleştirici neyi yapar?

Mekanik fiber birleştirici, hazırlanan fiber uçlarını kendi bağlantı bölgesinde bir araya getirir ve tutar. Konnektörlü iki kablonun arasına takılan SC adaptörle aynı parça değildir. Isıyla daralan bir ek koruyucu da değildir: ek koruyucu mevcut birleşimi muhafaza ederken bu ürün doğrudan mekanik birleştirme işleminde kullanılır.

Piyasada soğuk fiber ek ve mechanical splice adlarıyla da karşılaşabilirsiniz. İngilizce mechanical fiber splice ifadesi bu bağlantı yöntemini anlatır. Aynı isim altında farklı fiber çaplarına ve montaj düzenlerine uygun modeller bulunduğundan, elinizdeki kabloyla uyumu yalnızca ürün adına bakarak belirlemeyin.

Hazırlık: soyma, temizleme ve hassas kesim

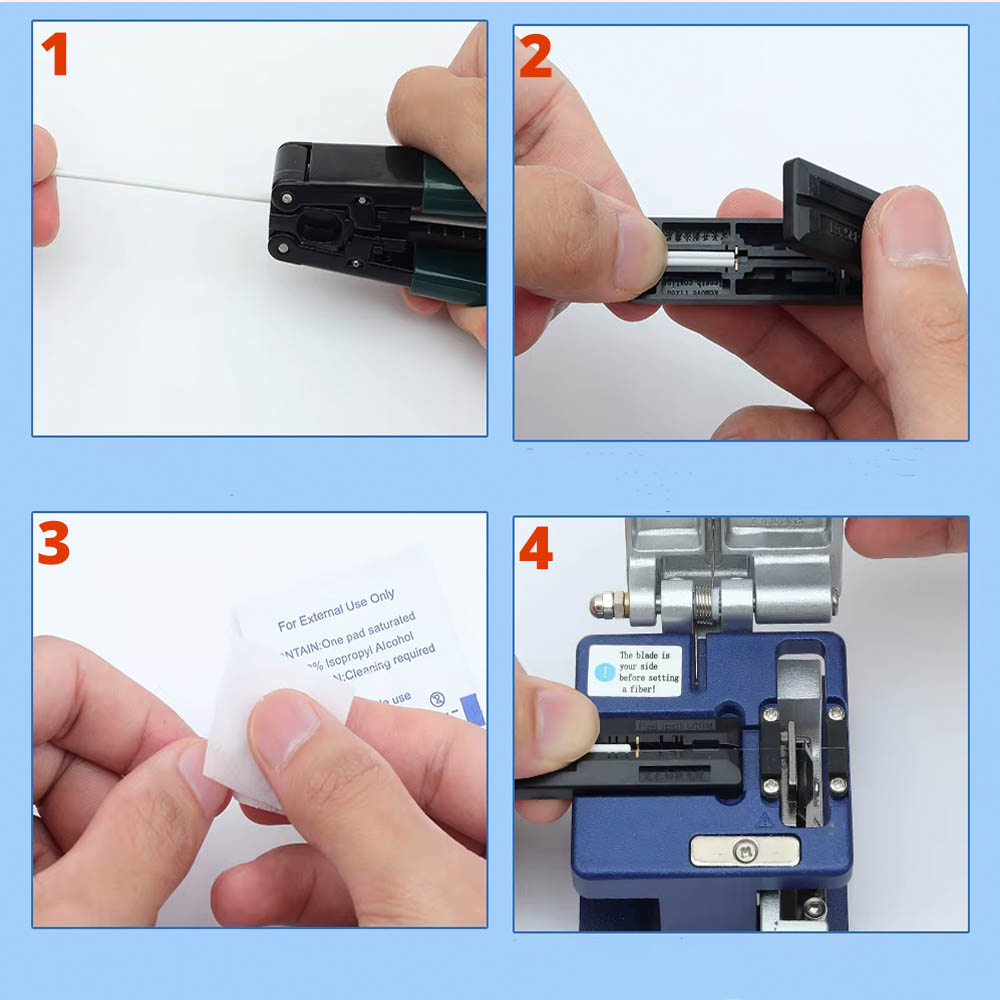

Ürün galerisindeki ilk uygulama görseli hazırlığı dört karede gösterir: kaplamanın soyulması, tutucuya yerleştirme, temizleme ve cleaver ile kesim. Çalışmaya başlamadan önce kablonun içindeki fiber yapısını belirleyin. Soyma ve kesme uzunluğu için paketteki talimatı kullanın; başka bir mekanik ek modelinin ölçüsünü buraya taşımayın.

Fiberi uygun soyucu ile hazırlayın. Çıplak yüzeyde kaplama artığı bırakmayın ve temizlikten sonra bu bölüme parmakla dokunmayın. Hassas kesiciyle oluşturulan uç yüzeyi de temiz kalmalıdır. Küçük cam parçalarını çalışma yüzeyinde bırakmadan uygun atık kabında toplayın. Kullanılacak temizlik malzemesi ve kesici, fiber uygulamasına uygun olmalıdır.

Fiber ek aparatı nasıl yerleştirilir?

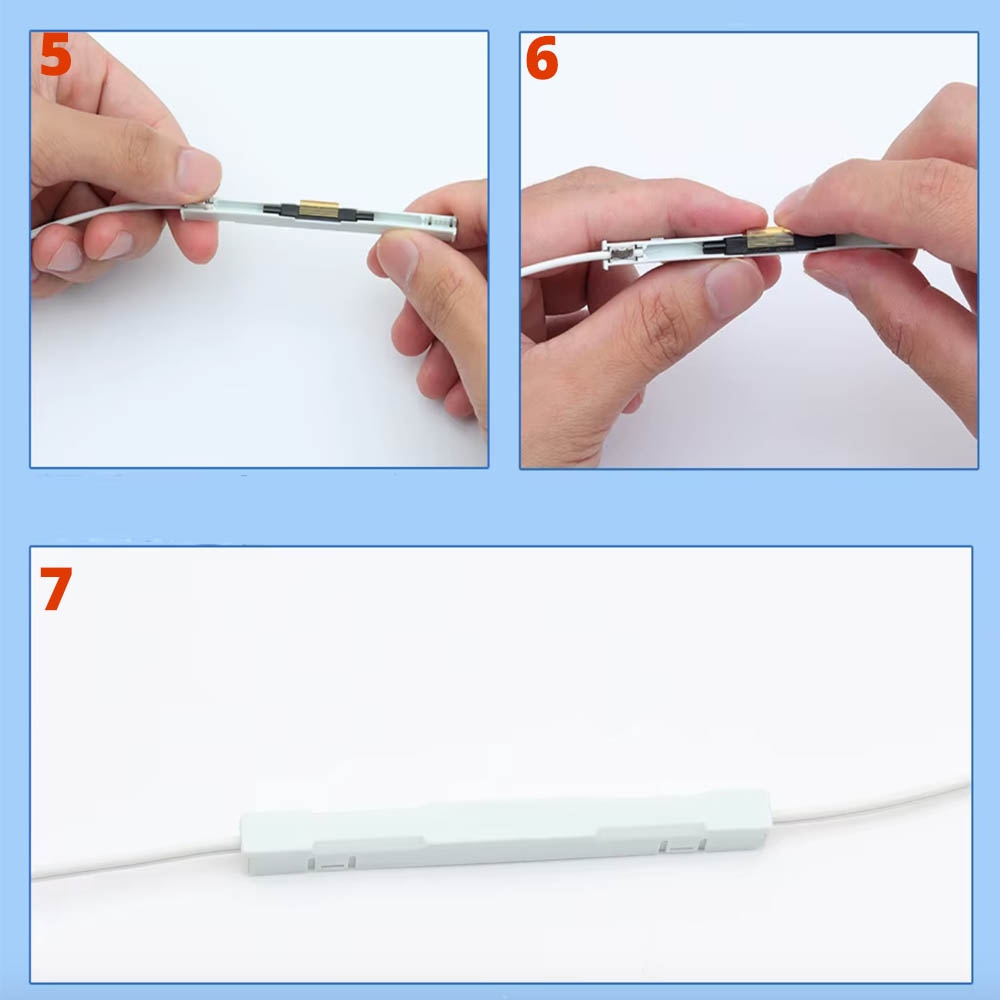

Galerinin devamında hazırlanmış kablonun açık gövdeye alınması, merkez parçaya basılması ve kapağın kapatılması görülür. Uçları talimatta tarif edilen sırayla yerleştirin. Dirençle karşılaşırsanız fiberi zorlayarak itmek yerine hazırlık uzunluğunu ve yerleşimi kontrol edin. Gövdeye taşan kablo veya yanlış oturan parça varken kapağı bastırarak kapatmayın.

Montaj tamamlandıktan sonra fiber ek aparatı kablo çekme kuvvetinin taşıyıcısı haline gelmemelidir. Ek çevresinde uygun kablo düzeni bırakın, bağlantıyı dar bir kıvrıma zorlamayın. Bir kutu veya kaset içinde kullanılacaksa gövdenin fiziksel olarak sığdığını ve kapağın bağlantıya baskı yapmadığını kontrol edin.

Bağlantıyı ölçerek teslim edin

Birleştirmeden sonra hattı projenin kabul yöntemine göre ölçün. Optik güç ölçümü ve gerekli durumlarda OTDR kontrolü, bağlantının toplam kayıp bütçesine etkisini değerlendirmenize yardımcı olur. Ölçüm sonucu uygun değilse yalnızca dış görünüşe güvenmeyin; uç hazırlığını, temizlik durumunu ve yerleştirme işlemini gözden geçirin.

Bu model için doğrulanmış sayısal ek kaybı, geri dönüş kaybı ve tekrar kullanım limiti verilmediğinden burada kesin bir dB veya kullanım adedi belirtilmemektedir. Tekrar açıp kapatma gerekiyorsa üreticinin talimatındaki sınırları esas alın. Daha önce kullanılmış parçanın yeni bağlantıda aynı sonucu vereceğini varsaymayın.

Sipariş öncesi kısa kontrol

• Gereken ek sayısını beşli paket üzerinden hesaplayın.
• Fiberin tipini ve kaplama çapını bu modelin uyumluluğuyla eşleştirin.
• Soyucu, temizleme malzemesi ve hassas kesicinin hazır olduğunu kontrol edin; görsellerdeki el aletleri paketin satış içeriği değildir.
• Bağlantının kalacağı kutuda yeterli yer ve uygun kablo sabitlemesi sağlayın.

Bağlantı noktasının çevresini kapatmak için kablo koruma kutusunu ölçü uyumunu kontrol ederek değerlendirebilirsiniz. Birden fazla hattın sonlandırılacağı uygulamalarda ise mini fiber dağıtım kutusu gibi düzenleme alanı sunan bir gövde gerekir.
