Multimode patch cord: OM2 ve OM3 breakout seçenekleri

Mevcut multimode hattı bir cihaz veya panele hazır uçlarla ulaştırmak için, kablonun iki ucunu ve fiber sınıfını birlikte seçmek gerekir. Bu alt kategoride OM2 ve OM3, iki fiberli duplex breakout patch cordlar yer alır. 7 mm LSZH ortak gövde, uçlarda ayrı bağlantı kollarına açılır. LC, SC, ST ve FC UPC seçenekleri farklı port düzenlerine yöneliktir.

OM2 ve OM3 ürünleri dış ortam patch cord veya CPRI patchcord adıyla arandığında, konnektör kadar multimode sınıfı da belirtilmelidir. Zırhlı patch cord yapısını ifade eden İngilizce armored patch cord adı, tek başına OM2 ile OM3 ayrımını açıklamaz. Bu sayfadaki iki fiberli seçeneklerde sınıf ve uç eşleşmesi birlikte seçilir.

Seçime ana kablonun OM sınıfını okuyarak başlayın. Bir ucun LC olması, kablonun OM2 mi OM3 mü olduğunu açıklamaz. Aynı konnektör eşleşmesinde iki sınıfın da bulunması, sipariş sırasında fiber bilgisini ayrıca belirtmeyi gerekli kılar. Ürün açıklamasındaki boyu ve uç düzenini de bu bilgiyle birlikte kontrol edin.

OM2 ile OM3 arasındaki fark nerede önem kazanır?

OM2 ve OM3, 50/125 µm multimode fiber sınıflarıdır. OM3, lazer tabanlı multimode uygulamalar için farklı iletim özelliklerine sahiptir; ancak bir patch cordun değiştirilmesi bütün hattın sınıfını yükseltmez. Ana kablo OM2 ise araya OM3 kablo takmak, omurgayı OM3 olarak tanımlamaya yeterli olmaz.

Hız ve erişim mesafesi değerlendirmesinde aktif cihazın optik modülü, dalga boyu, hat uzunluğu ve kayıp bütçesi dikkate alınır. Bu nedenle bütün OM3 patch cordlar için tek bir hız/mesafe değeri vermek doğru değildir. Kurulumun teknik şartnamesinde istenen sınıfı ve cihaz bilgilerini birlikte esas alın.

LC LC, SC LC, ST ST ve diğer uç seçenekleri

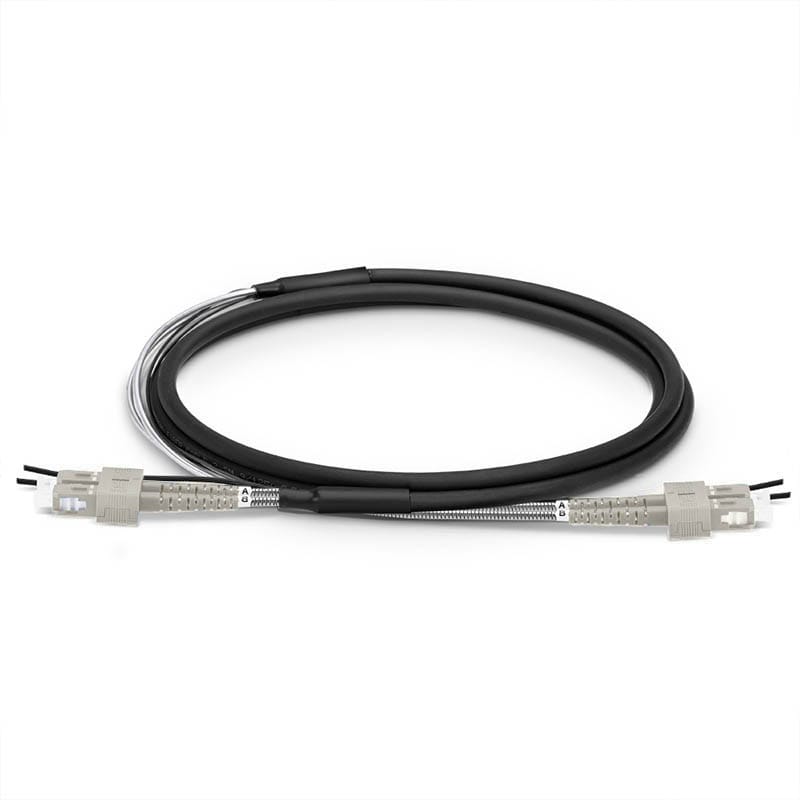

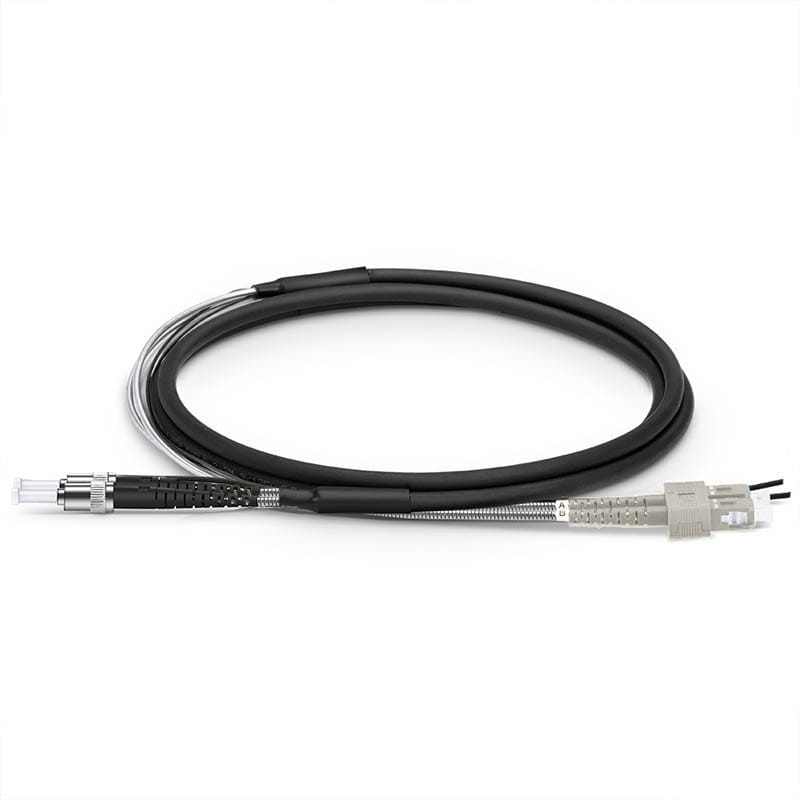

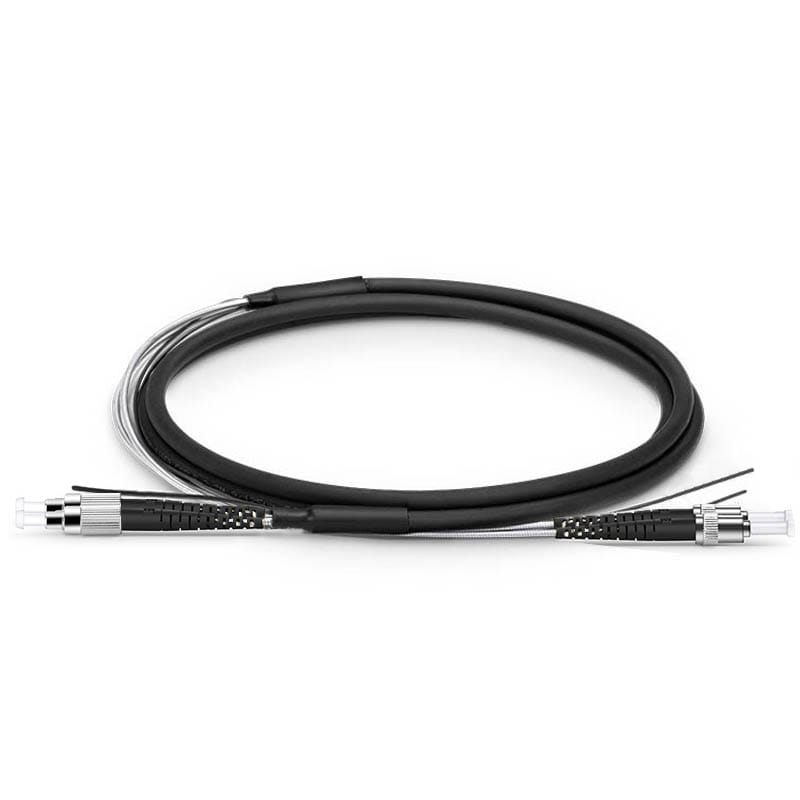

İki LC UPC nokta arasında LC LC patch cord; LC ve SC noktaları arasında LC SC patch cord kullanılır. Bu grupta LC–ST ve LC–FC gibi farklı uçlu ürünlerin yanında SC–SC, SC–ST, SC–FC, ST–ST, ST–FC ve FC–FC UPC eşleşmeleri de bulunur. Uçların iki tarafta da aynı olması gerekmez; her uç kendi portuyla uyumlu olmalıdır.

ST bağlantı bayonet, FC bağlantı vidalı yapısıyla ayrılır. SC ve LC ise farklı boyut ve kilit yapılarına sahiptir. Siparişte sadece “multimode kablo” demek yerine iki konnektörü belirtmek, farklı cihaz ve panel uçlarının doğru hazırlanmasını sağlar. APC port varsa UPC ürünlerin doğrudan uygun olduğunu varsaymayın.

Duplex breakout kabloda iki fiberin takibi

Duplex yapı iki ayrı fiber yolu sağlar. İki fiberli iletimde gönderme ve alma portlarının karşı tarafta doğru eşleşmesi gerekir. Kablo kollarını ve cihaz portlarını etiketleyin; bağlantıyı yalnızca gövde renginden takip etmeye çalışmayın. Breakout ayrımı liflerin farklı uçlara açıldığını anlatır, optik sinyali bölen splitter işlevi değildir.

Uç kollarının portlara ulaştığı alanda yeterli yer bırakın. Ortak kabloyu sabitlerken ince kollara veya konnektörlere çekme yükü taşınmamalıdır. Kullanılacak toplam boy kadar uçların yerleşimi ve servis için bırakılan pay da güzergâh planının parçasıdır.

Dış ortam kullanımında kablo ve uçların korunması

Bu ürünler dış ortam breakout grubunda listelenir; yine de kurulumun su, güneş, sıcaklık ve mekanik koşulları modelin teknik bilgileriyle karşılaştırılmalıdır. LSZH kaplama tanımı tek başına UV sınıfı veya su geçirmezlik değeri değildir. Açıkta kalan standart LC, SC, ST veya FC uçlar için uygun kutu ve bağlantı koruması gerekir.

CPRI patchcord veya CPRI patch cord olarak aranan bağlantılar için kablo seçiliyorsa cihazın fiber türü ve port yapısı ayrıca doğrulanmalıdır. “CPRI patch cord” adı her cihazda aynı uçların ve aynı koruma düzeninin kullanılacağını söylemez. Şartnamedeki optik ve çevresel gereksinimlerin seçilen ürünle eşleşmesi gerekir.

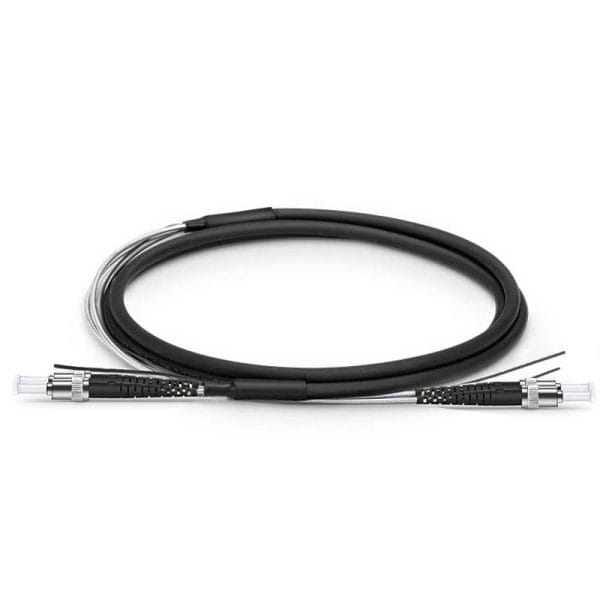

OM2 patch cord gereken mevcut bir hatta, yalnızca dış görünümü benziyor diye farklı fiber sınıfı seçilmez. İki tarafta da ST UPC port bulunuyorsa ST ST patch cord, vidalı FC veya küçük gövdeli LC uçlardan farklı bir mekanik bağlantıya karşılık gelir.

Montaj ve son kontrol

Kurulum boyunu gerçek taşıma yolu üzerinden hesaplayın, bükülme sınırlarına uyun ve konnektörlerden çekerek kablo döşemeyin. Uç kapaklarını bağlantı anına kadar koruyun. Takmadan önce inceleme ve temizlik, taktıktan sonra süreklilik ve hat kaybı kontrolü yapılmalıdır.

Single mode hat için single mode breakout patch cord grubuna geçebilirsiniz. İki fiberli standart kabin bağlantıları için fiber optik patch cord seçenekleri; bütün saha tipi hazır bağlantıları karşılaştırmak için dış ortam patch cord ana kategorisi kullanılabilir.
