Fiber Optik Kablo Çeşitleri

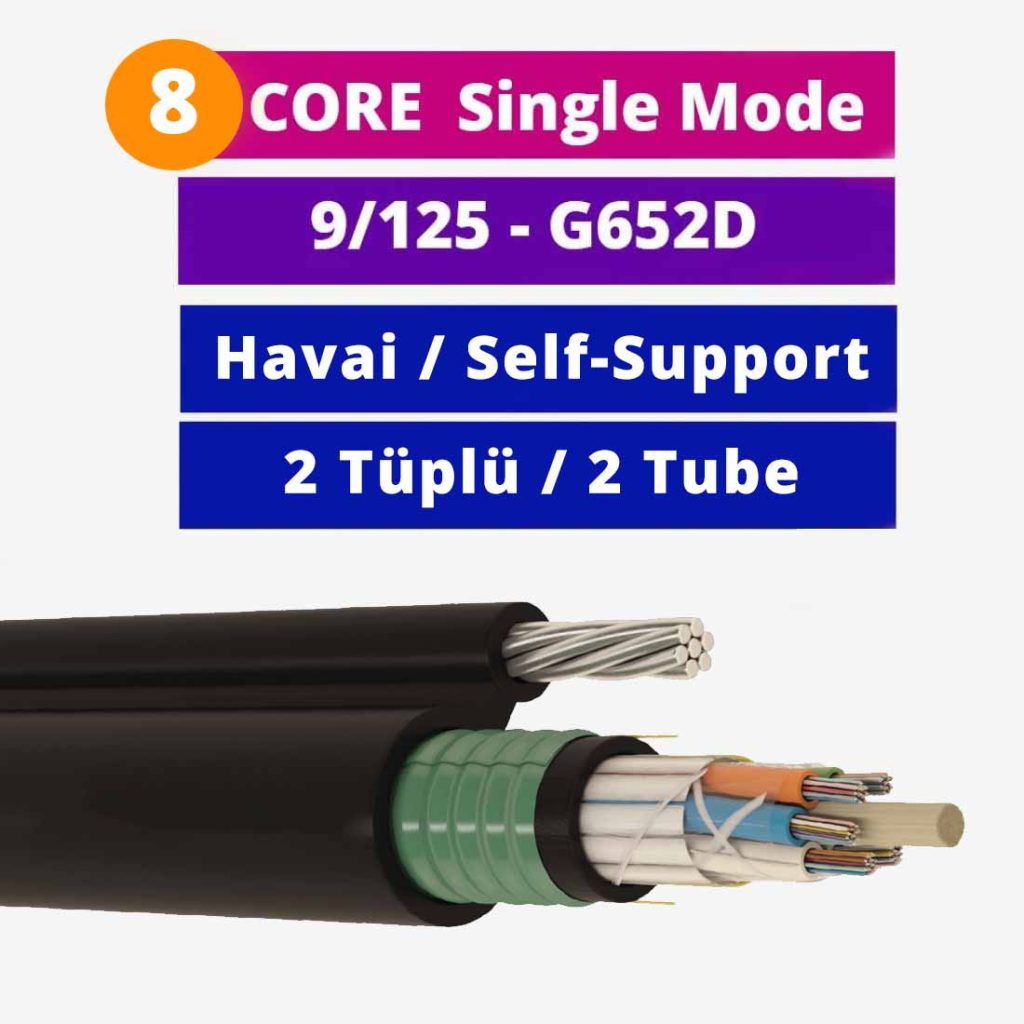

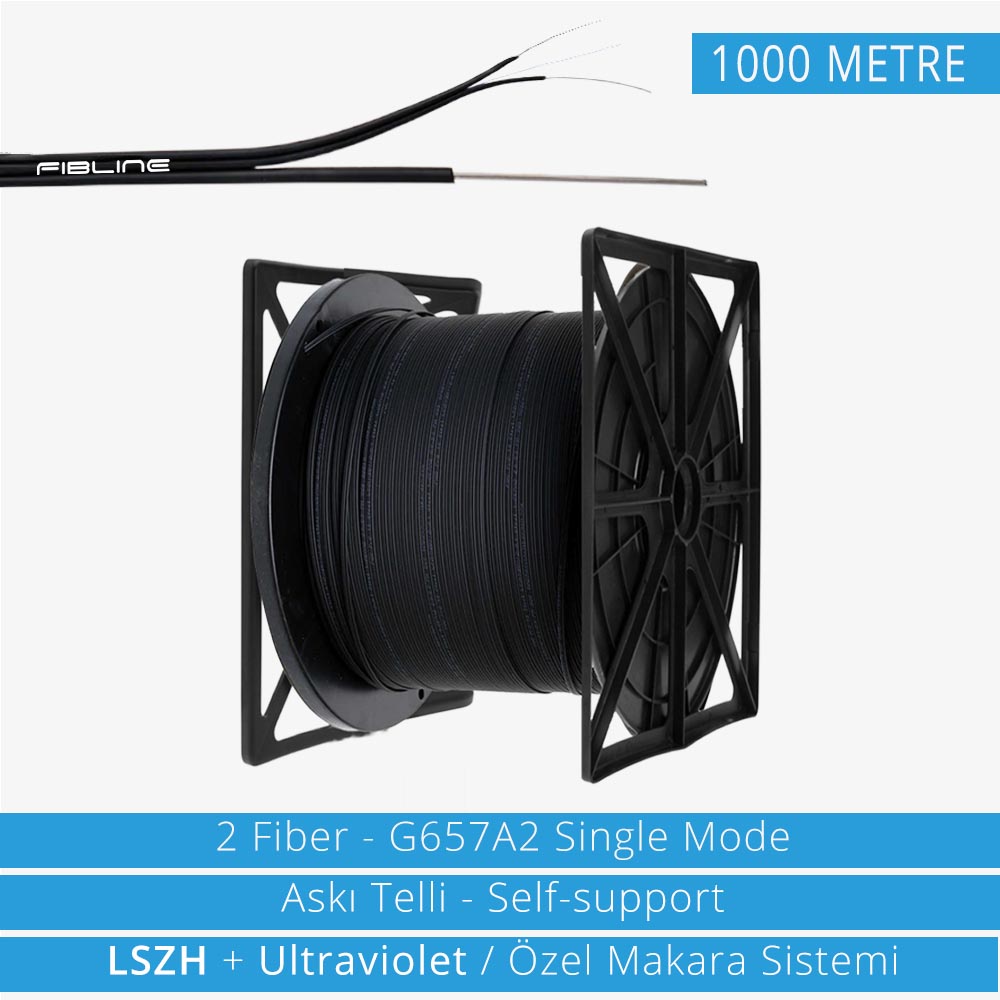

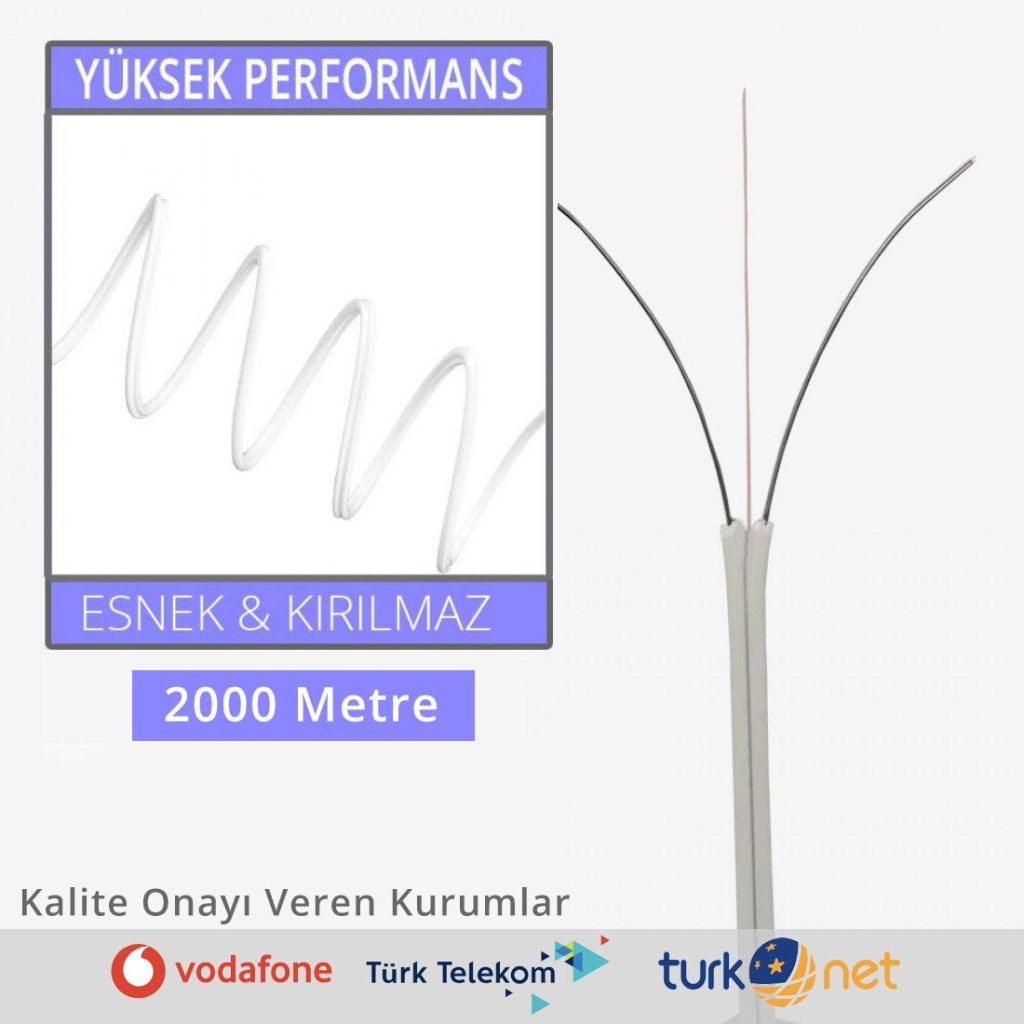

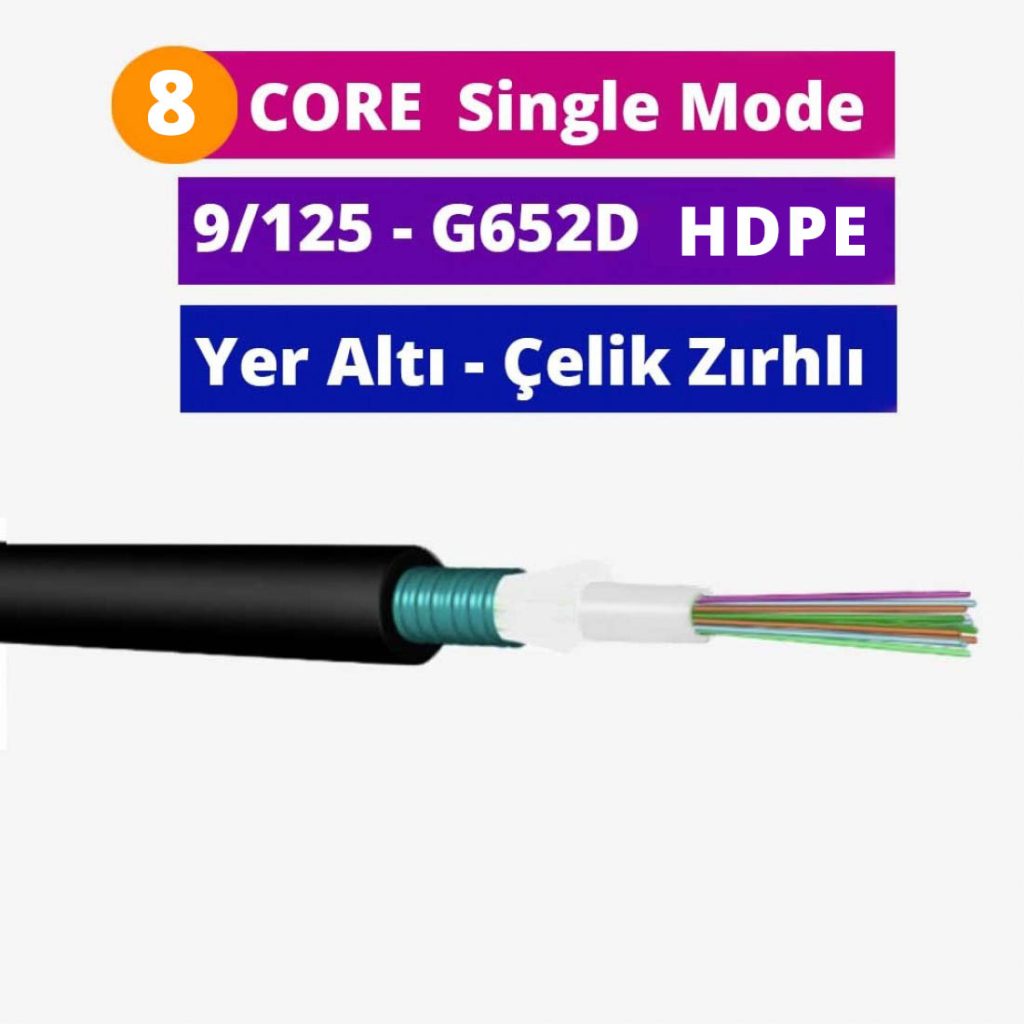

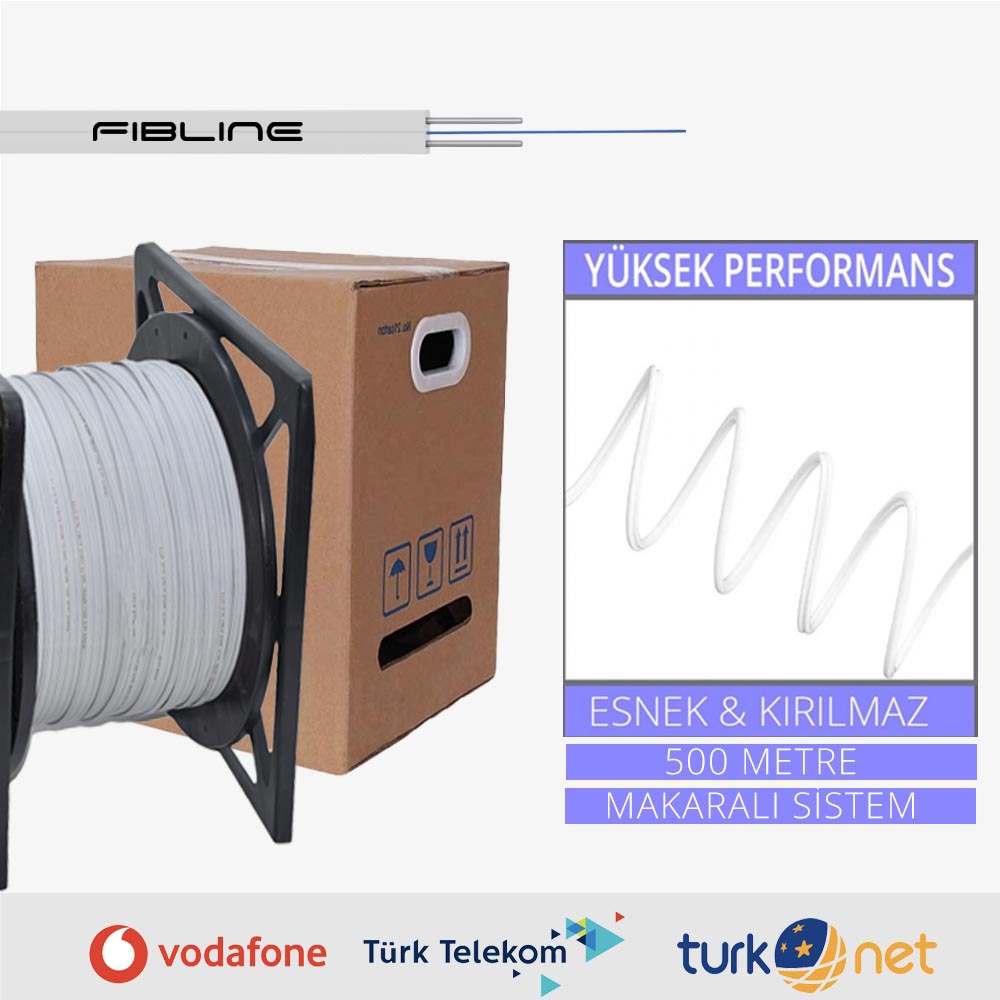

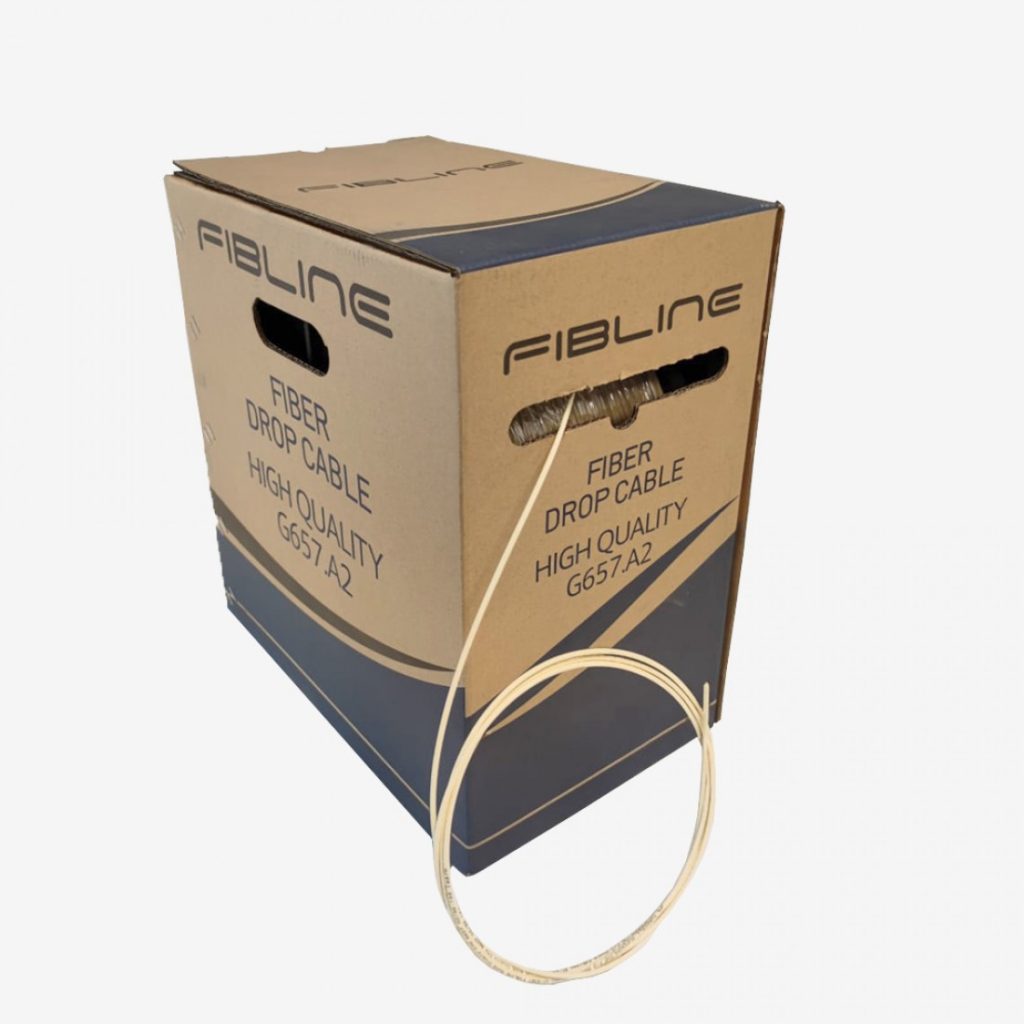

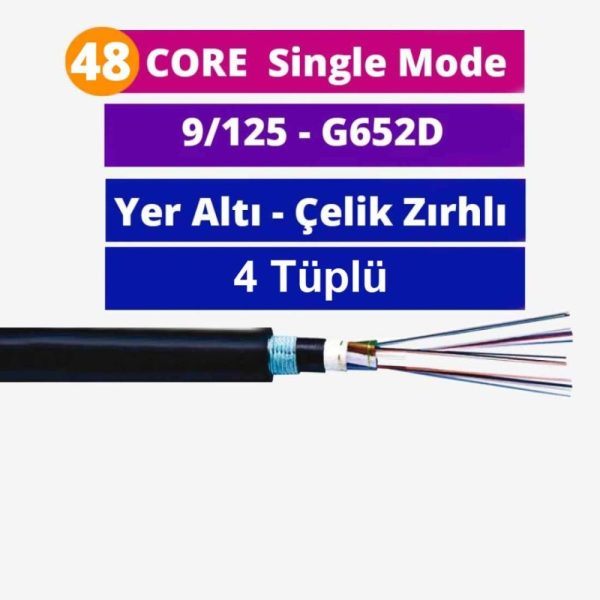

Fiber optik kablo seçerken ilk soru yalnızca kaç metre gerektiği değildir. Kablo bina içinde mi ilerleyecek, direkler arasında mı taşınacak, yoksa yer altındaki bir güzergâhtan mı geçecek? Aynı fiber sayısına sahip iki modelin farklı işlerde kullanılmasının nedeni çoğu zaman dış kılıfı, taşıyıcı elemanları ve montaj koşullarıdır. Bu kategoride bina içi drop, askı telli ve çelik zırhlı yer altı modellerini karşılaştırabilirsiniz.

Aradığınız grubu biliyorsanız doğrudan OBK ve drop kablolara, askı telli kablolara veya yer altı kablolarına geçebilirsiniz. Henüz karar vermediyseniz aşağıdaki ayrımlar, gereksiz özellik satın almadan ihtiyacınıza uygun yapıyı seçmenize yardımcı olur.

Güzergâhınıza hangi kablo yapısı uygun?

Bir ürünün “dış ortam” olarak tanımlanması, bütün dış ortam montajlarına uygun olduğu anlamına gelmez. Boru içinde kullanılacak kabloyla doğrudan toprağa döşenecek kablonun şartları farklı olabilir. Aynı şekilde zırhlı bir gövde, kendi başına direkler arasında taşınabilecek bir tasarım değildir. Seçimi ürünün teknik föyündeki montaj koşullarıyla tamamlayın.

Kaç fiber gerekiyor: bugünkü hatlar ve yarınki genişleme

Fiber sayısı, kablonun içinde kaç ayrı optik fiber bulunduğunu gösterir; dış çap veya ağ hızı değildir. Ürünlerde karşılaştığınız 12 core ve 24 core ifadeleri sırasıyla 12 ve 24 fiber anlamına gelir. Gereken sayıyı hesaplarken kullanılacak optik arayüzlerin tek fiberle mi, iki fiberle mi çalıştığını ve iki uçta kaç bağlantı kurulacağını belirleyin.

Yalnız bugünkü ihtiyaca göre sınırda seçim yapmak, yeni bir hat gerektiğinde yeniden kablo çekilmesine yol açabilir. Buna karşılık bütün projelerde aynı oranda yedek bırakmak da doğru değildir. Yedek ihtiyacını genişleme planı, güzergâha erişim ve yeniden döşeme maliyetiyle birlikte düşünün. Fiber sayısı yükseldiğinde sonlandırma panelinin, ek kasetinin ve kablo girişlerinin kapasitesi de buna uygun olmalıdır.

Single mode, multimode ve fiber standardı

Single mode ve multimode, aynı anlamı taşıyan iki satış adı değildir. Optik cihazların desteklediği fiber sınıfıyla kablonun eşleşmesi gerekir. Single mode bir hat için kullanılan optik modülü, yalnız benzer görünen konnektör nedeniyle multimode bir bağlantıya taşımayın. Desteklenen mesafe ve hız, kablonun yanı sıra optik modüle, dalga boyuna ve bağlantı kayıplarına bağlıdır.

G652D veya G657A2 gibi tanımlar da fiberin standardını belirtir. Özellikle dar dönüşlerin bulunduğu abone bağlantılarında bükülme davranışı önem kazanır; yine de bitmiş kablonun izin verilen bükülme yarıçapını yalnız fiber standardından çıkarmayın. Dış kılıf ve taşıyıcılarla birlikte kablonun kendi montaj sınırları esas alınmalıdır. Ürün adını, teknik föyü ve kurulacak hattın şartnamesini birlikte karşılaştırın.

Kılıfı ve sonlandırmayı birlikte planlayın

LSZH, düşük dumanlı ve halojensiz kılıfı tanımlar; tek başına su geçirmezlik veya belirli bir yangın performans sınıfı beyanı değildir. HDPE ise dış kılıfta kullanılan bir malzeme tanımıdır. Bu isimlerden hareketle bütün ürünler için aynı UV, çekme veya sıcaklık değeri varsaymayın. Özellikle bina girişinde dış ortam kablosundan iç ortam hattına geçişin nasıl yapılacağını proje aşamasında belirleyin.

Kabloyu seçtikten sonra ek ve dağıtım tarafını da tamamlayın. Kaynakla sonlandırılacak hatlar için uygun fiber optik pigtail, kabinet içindeki bağlantılar için fiber optik patch panel seçeneklerini inceleyin. Dışarıdaki ek noktalarında ise kablo çapına ve ek kapasitesine uygun fiber optik ek kutusu gerekir.

Fiber kablo seçiminin ilk ayrımı, hattın bina içinde mi, havai güzergâhta mı yoksa yer altında mı ilerleyeceğidir. Aynı fiber adedini sunan kablolar farklı taşıma, kılıf ve koruma yapılarına sahip olabilir; güzergâh bilgisiyle kapasite birlikte değerlendirilmelidir.

Fiber optik kablo fiyatını nasıl karşılaştırmalısınız?

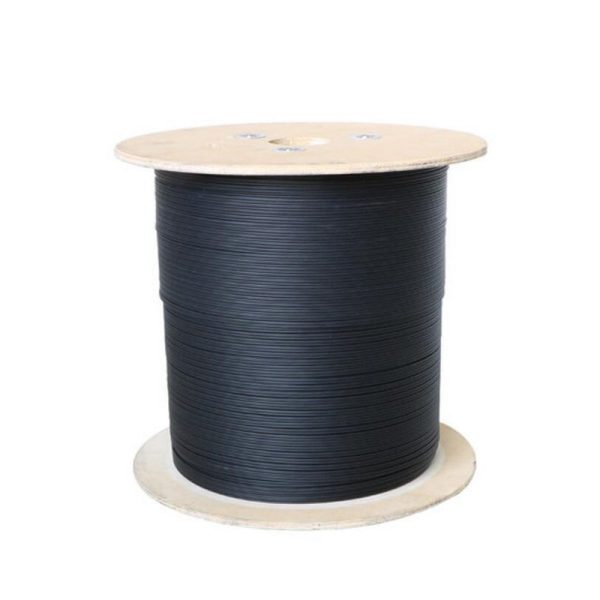

İki fiyatı karşılaştırmadan önce aynı satış birimine baktığınızdan emin olun. Metre fiyatı, 1000 metrelik makara veya kutu toplamıyla doğrudan karşılaştırılamaz. Fiber sayısı, zırh yapısı, kılıf ve sipariş metrajı da karşılaştırmada aynı olmalıdır. Kesim, montaj ve sonlandırma ihtiyacını hesaba katmadan yalnız birim fiyatla karar vermek, projenin toplam maliyetini olduğundan düşük gösterebilir.

İngilizce teknik belgelerde genel grup fiber optic cable, havai uygulamalar aerial cable, yer altı boru uygulamaları ise duct cable olarak adlandırılabilir. Bu adları ürün eşleştirmede kullanın; teknik uygunluğu yine ilgili modelin belgesiyle doğrulayın. Projeniz için teklif talebi oluştururken güzergâhı, metrajı, fiber sayısını ve sonlandırma ihtiyacını birlikte belirtmeniz, tekliflerin aynı kapsamda hazırlanmasını kolaylaştırır.
