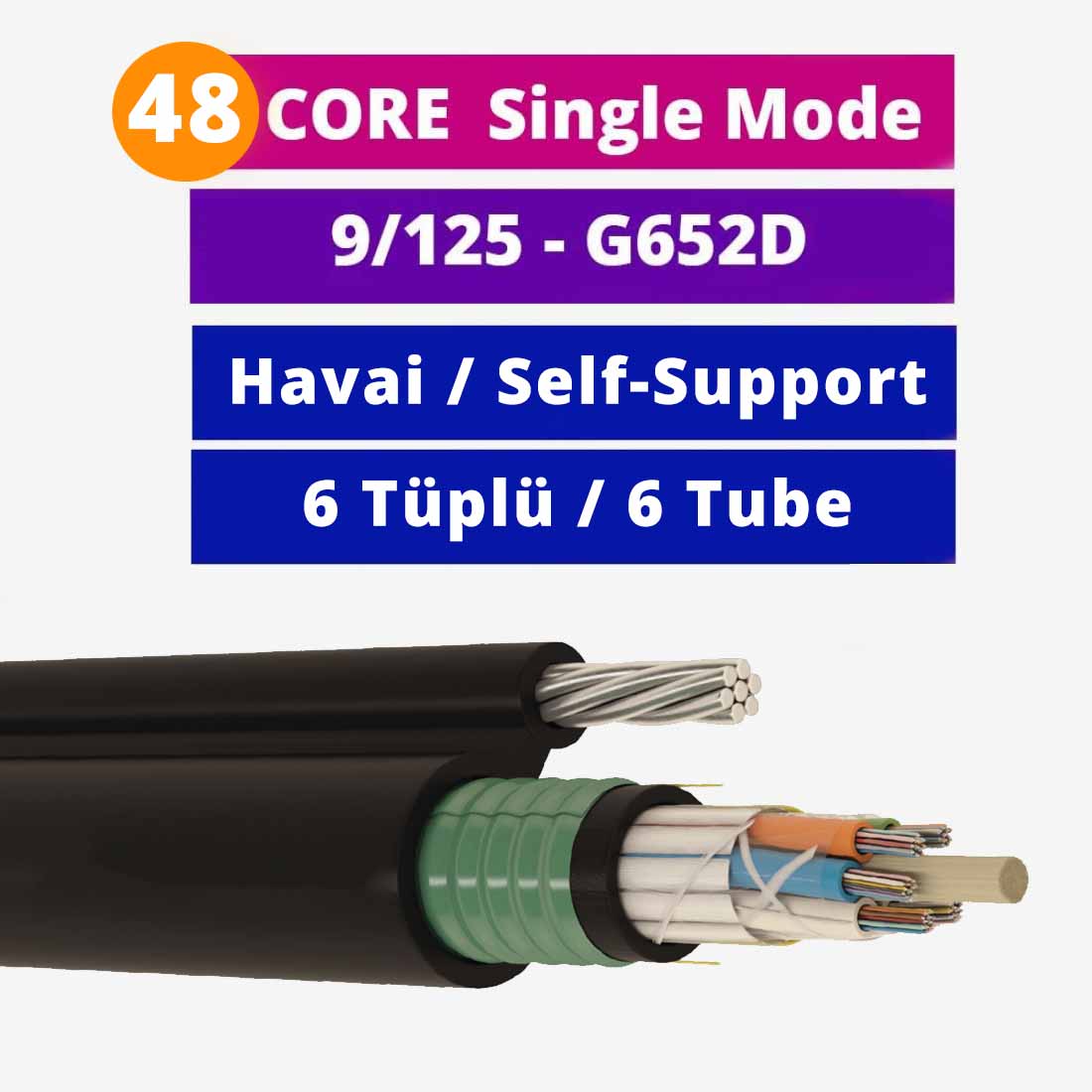

48 Core Havai Kablo – 6 Tüplü G652D Askı Telli Fiber

48 core havai kablo, aynı güzergâhta birden fazla bina veya dağıtım noktasına fiber ayırmak isteyen projeler için 48 adet single mode fiber sunar. Fibline’ın bu modeli 9/125 G652D fiber, 6 tüplü iç düzen ve HDPE dış kılıfla hazırlanır. Gövdeye eşlik eden çelik askı teli, kablonun havai hat üzerindeki taşıyıcı bölümüdür.

48 fiberi güzergâha göre planlayın

Fiber sayısı, kablonun içinden geçen bağımsız optik damarların toplamını gösterir. 48 fiber kablo seçmek, otomatik olarak 48 Ethernet bağlantısı veya belirli bir internet hızı elde etmek anlamına gelmez. İki fiber kullanan bağlantılar, tek fiber üzerinden çalışan BiDi cihazlar ve pasif optik ağlar farklı dağıtım planları gerektirir.

Örneğin kampüs hattında her binaya ayrılan aktif fiberler ile ileride kullanılacak yedekler ayrı kaydedilebilir. Ek noktası, uç panel ve fiber numarası aynı çizelgede tutulduğunda sonraki saha çalışmasında hangi damarın boş olduğu daha kolay bulunur. Yedek fiber bırakılması, mevcut kabloyu yeniden çekmeden yeni bağlantı hazırlamak için alan sağlar.

6 tüplü kablo ve askı telinin görevleri

Bu ürünün 6 tüplü kablo düzeni, fiberlerin kablo içinde gruplandırılmasını sağlar. Tüp rengi ile fiber rengini birlikte kaydetmek, ek kasetindeki bağlantıların takibini kolaylaştırır. Tüp başına fiber dağılımı ve renk sırası uygulama öncesinde kablonun teslim edilen teknik belgesiyle eşleştirilmelidir.

Askı telli fiber yapısında mekanik taşıma ile optik iletim farklı bölümlerin işidir. Askı telinin bulunması, istenen her açıklığa kontrolsüz montaj yapılabileceği anlamına gelmez. Direkler arasındaki mesafe, rüzgâr ve buz yükü, kullanılacak askı takımı ve kabloya izin verilen çekme kuvveti birlikte değerlendirilir. Metal taşıyıcı için topraklama ve elektrik hatlarına yaklaşma koşulları da saha projesinde çözülmelidir.

G652D kabloyu uç ekipmanıyla birlikte değerlendirin

HDPE fiber kablo, dış güzergâhtaki kılıf ihtiyacı ile optik bağlantı ihtiyacını birlikte ele almayı gerektirir. G652D tanımı fiberin sınıfını belirtir; bağlantının mesafesini tek başına belirlemez. Kullanılacak optik modülün dalga boyu, alıcı hassasiyeti, ekler ve konnektörler toplam kayıp hesabına dahil edilir.

Bu kablo hazır konnektörlü patch cord olarak düşünülmemelidir. Uçlarda ek ve sonlandırma düzeni ayrıca hazırlanır. Modüler ODF gövdesi seçilirken takılacak adaptör plakaları ve gerekli toplam kapasite de hesaplanmalıdır; tek bir gövdenin 48 fiberin tamamını karşılayacağı varsayılmamalıdır.

Havai hat için sipariş öncesi kontrol

• Güzergâh uzunluğuna ek kutularında ve uçlarda bırakılacak payları ekleyin.
• Askı donanımını kablonun kesiti ve izin verilen mekanik değerlerle eşleştirin.
• Kablo giriş çapı, ek kapasitesi ve sızdırmazlık bakımından uygun ek kutusunu belirleyin.
• Bina içine geçişte iç ortam kablo ve yangın sınıfı gerekliliklerini ayrıca kontrol edin.

Daha az fiberle kurulacak bir hat için 12 core askı telli kablo da değerlendirilebilir. Seçimi yalnız bugünkü doluluğa göre değil, güzergâhın ileride hizmet vereceği noktalara göre yapın.

English product terminology

This 48-fibre aerial cable uses G652D single-mode fibre and a six-tube construction. Its integrated messenger gives the cable a figure-eight profile. The term “figure 8 cable” describes this arrangement; allowable span and installation tension must be checked for the supplied cable.
