Fiber optik ölçüm cihazı seçimi: önce hangi soruyu cevaplayacaksınız?

Bir fiber hattında “sinyal geliyor mu?”, “güç seviyesi uygun mu?” ve “arıza nerede?” farklı sorulardır. Fiber optik ölçüm cihazı da buna göre seçilir. Power metre optik gücü okur, VFL görünür ışıkla bağlantı takibine yardımcı olur, OTDR ise hat boyunca olayların konumunu ve özelliklerini incelemek için kullanılır. Her ölçüm aleti bu işlerin tamamını aynı biçimde yapmaz.

Bu kategoride fiber optik test cihazları ile ölçümü tamamlayan OTDR test kabloları bulunur. Optik güç ölçer, PON power metre, fiber lazer kalemi ve canlı fiber tespit cihazını yapacağınız işe göre karşılaştırabilirsiniz. Ek sonrası kontrol, arıza araştırması ve abone hattı ölçümü için gereken araçlar farklı olabilir.

Power metre: bağlantıdaki optik güç ne durumda?

Fiber optik power metre, seçilen dalga boyuna uygun ayarla optik gücü ölçmek için kullanılır. dBm değeri güç seviyesini, dB ise iki ölçüm arasındaki oran veya kayıp gibi göreli bir değeri ifade eder. Hattın alınan güç seviyesini okumakla uçtan uca kayıp ölçümü yapmak aynı işlem değildir. Kayıp ölçümünde uygun ışık kaynağı ve referans yöntemi de gerekir.

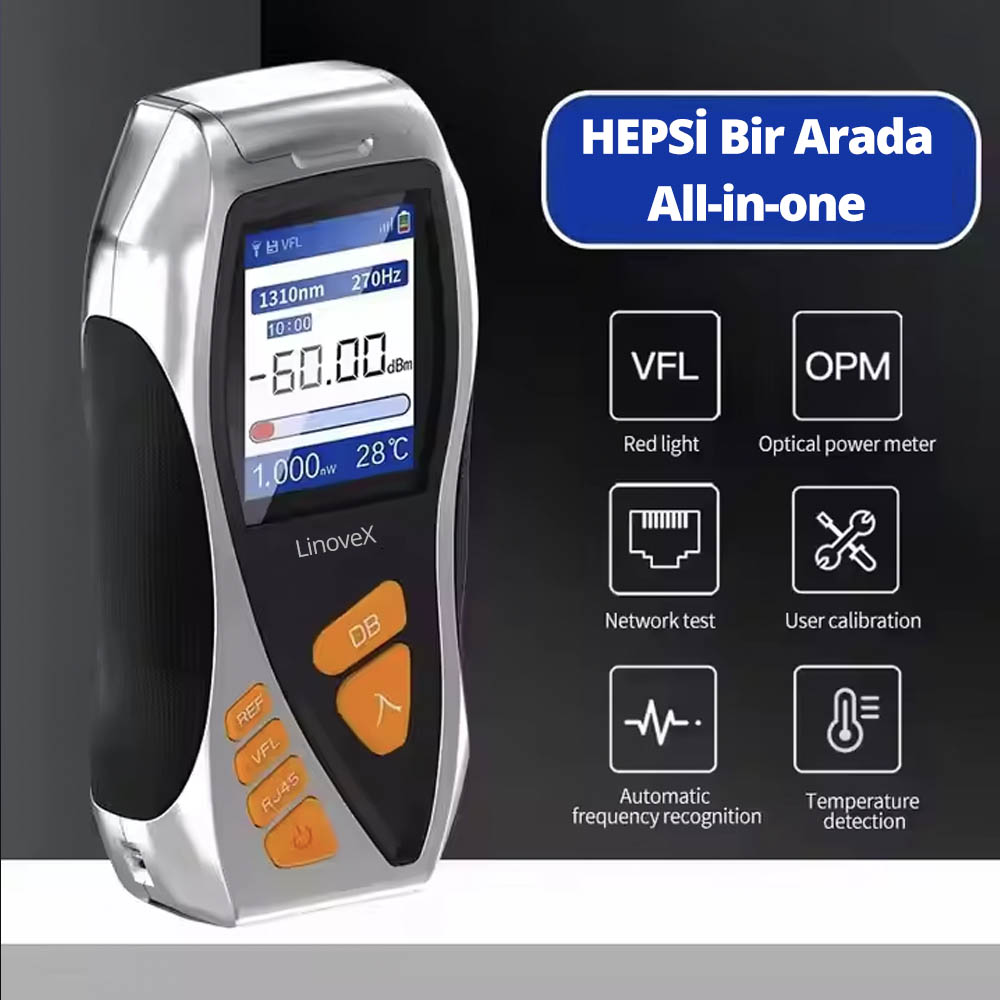

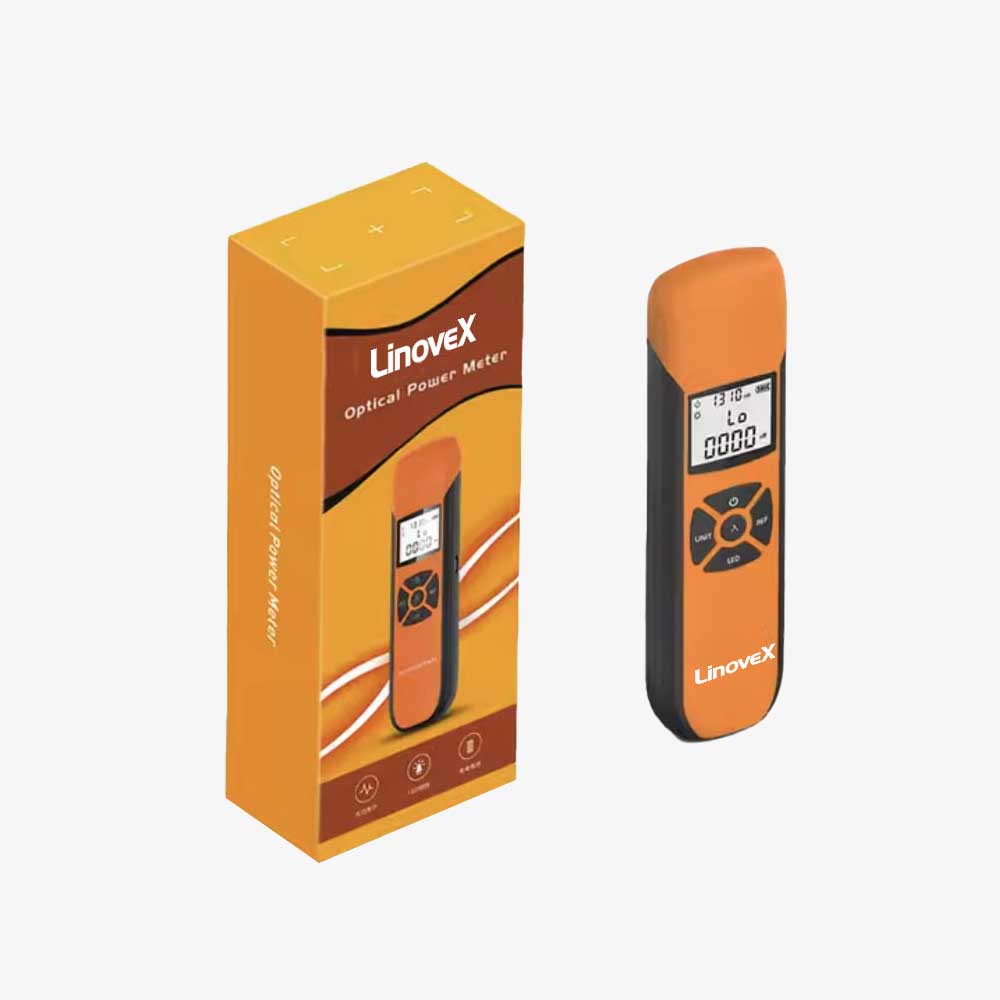

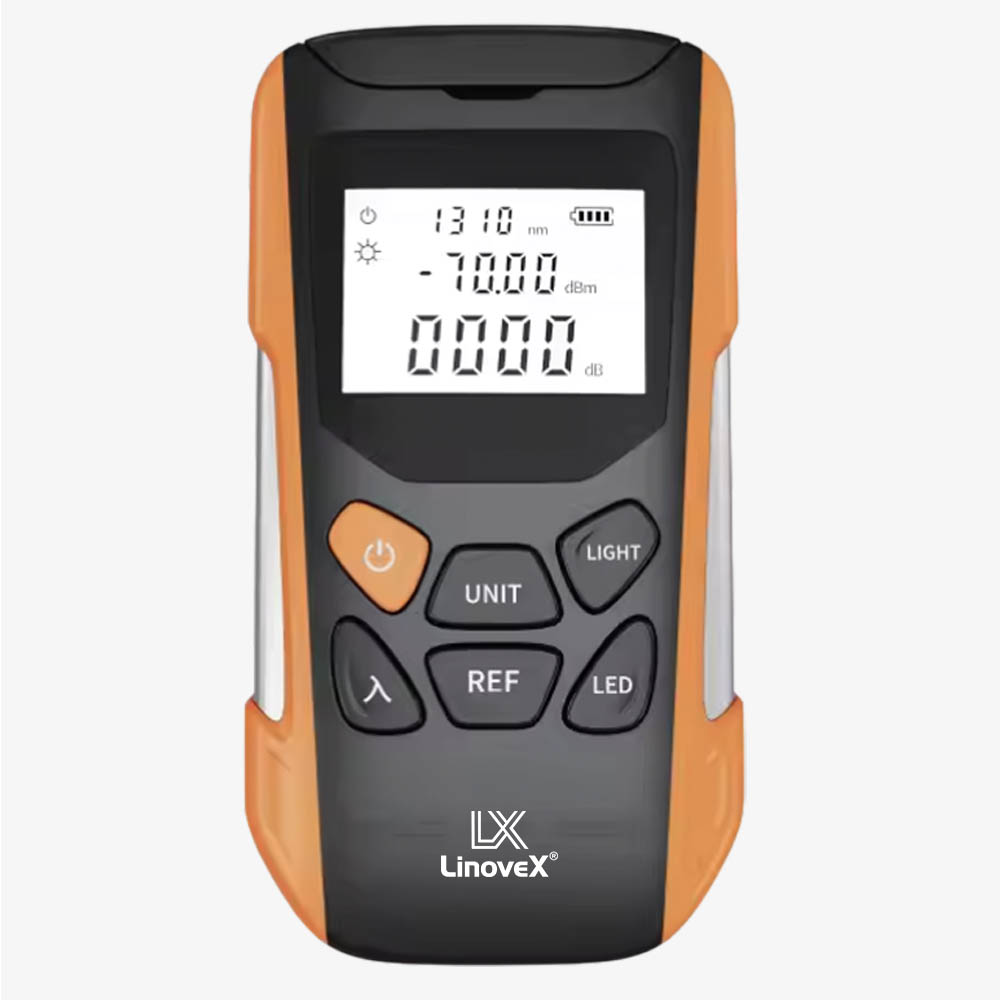

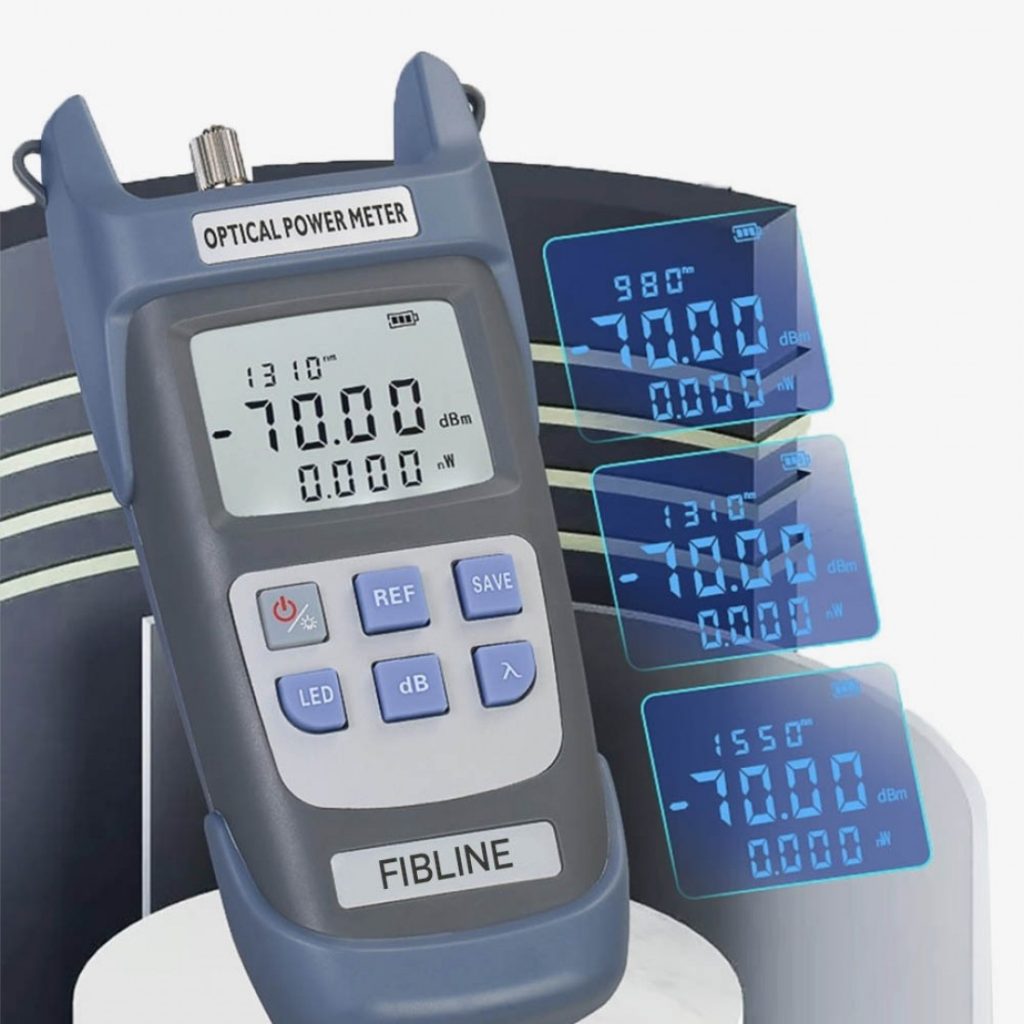

Listede ARS-3421 ve farklı LinoveX güç ölçer seçenekleri yer alır. Bazı modeller VFL veya RJ45 test işleviyle birlikte sunulur. Bu ek işlevler her cihazda bulunmaz. Ölçüm aralığını, desteklenen dalga boylarını ve giriş arayüzünü seçtiğiniz modelin teknik verisinden karşılaştırın; bir cihazın sayısal değerlerini bütün gruba taşımayın.

PON power metre: GPON ölçümünde neye bakılır?

PON power metre, pasif optik ağ ölçümleri için tasarlanmış ayrı bir cihaz grubudur. Buradaki KPN-35 bu amaçla listelenir. Standart bir optik güç ölçerin dalga boyu seçim menüsüne sahip olması, aynı anda farklı PON yönlerini ayırabildiğini veya geçişli ölçüm yapabildiğini göstermez. GPON test cihazı seçiminde desteklenen teknolojiler ve ölçüm düzeni kontrol edilmelidir.

Devrede ölçüm yapılacaksa cihazın ilgili çalışma biçimini desteklemesi gerekir. Ölçüm sonucu da operatörün veya projenin kabul sınırlarıyla karşılaştırılır. Tek bir güç değerini bütün GPON bağlantıları için evrensel uygunluk sınırı gibi kullanmayın.

OTDR: olayın yeri ve hat izi

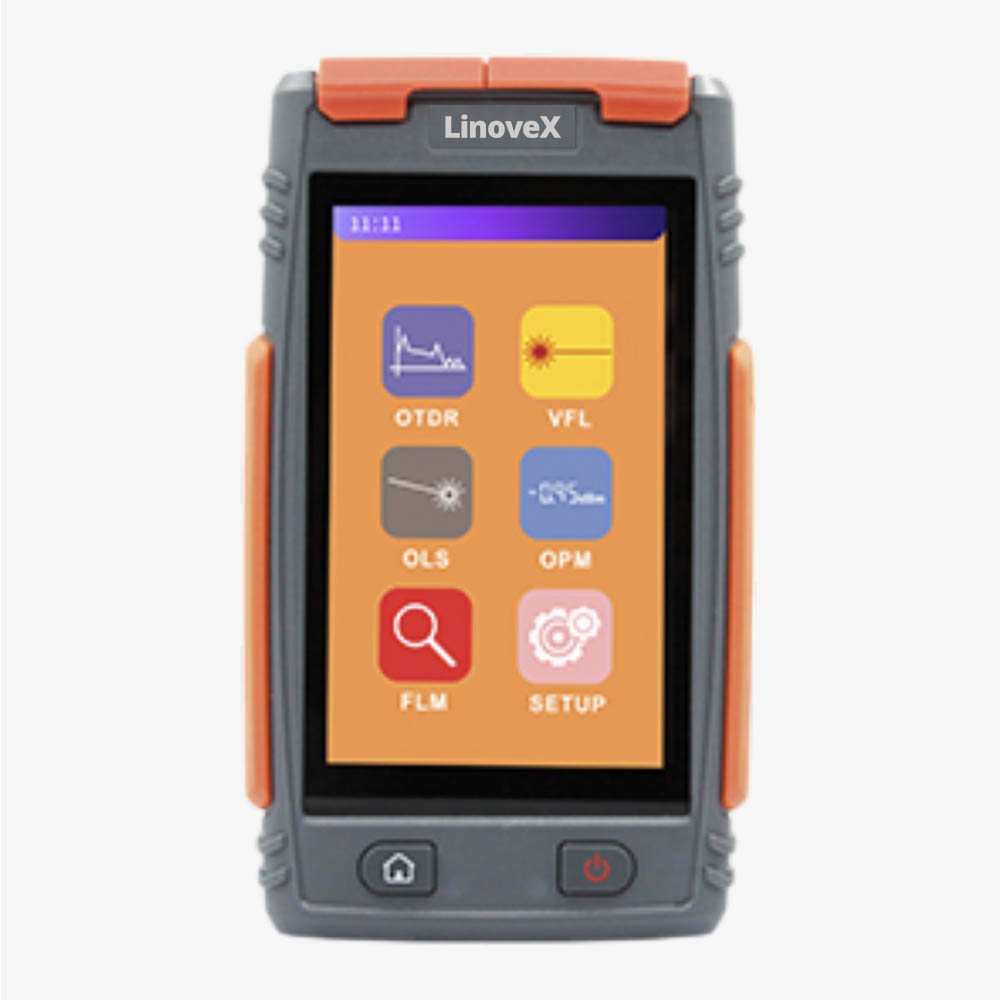

OTDR, fiber boyunca yansıma ve geri saçılma verilerini kullanarak hat izi oluşturur. Ek, konnektör, bükülme veya kopma gibi olayların değerlendirilmesinde kullanılır. Buradaki LinoveX Mini 1000 OTDR, 1310/1550 nm olarak listelenir. Test ayarları, dalga boyu, darbe genişliği ve olayların birbirine yakınlığı ölçümün yorumunu etkiler.

Cihazın menzil değeri tek başına her koşulda aynı mesafedeki bütün olayların ayrılacağını göstermez. Canlı hatta kullanım da modelin filtreleme ve çalışma özelliklerine göre değerlendirilmelidir. OTDR ile ışık kaynağı–power metre ölçümü farklı bilgiler sağlar; biri diğerinin bütün sonuçlarını otomatik olarak karşılamaz.

VFL ve fiber lazer kalemi

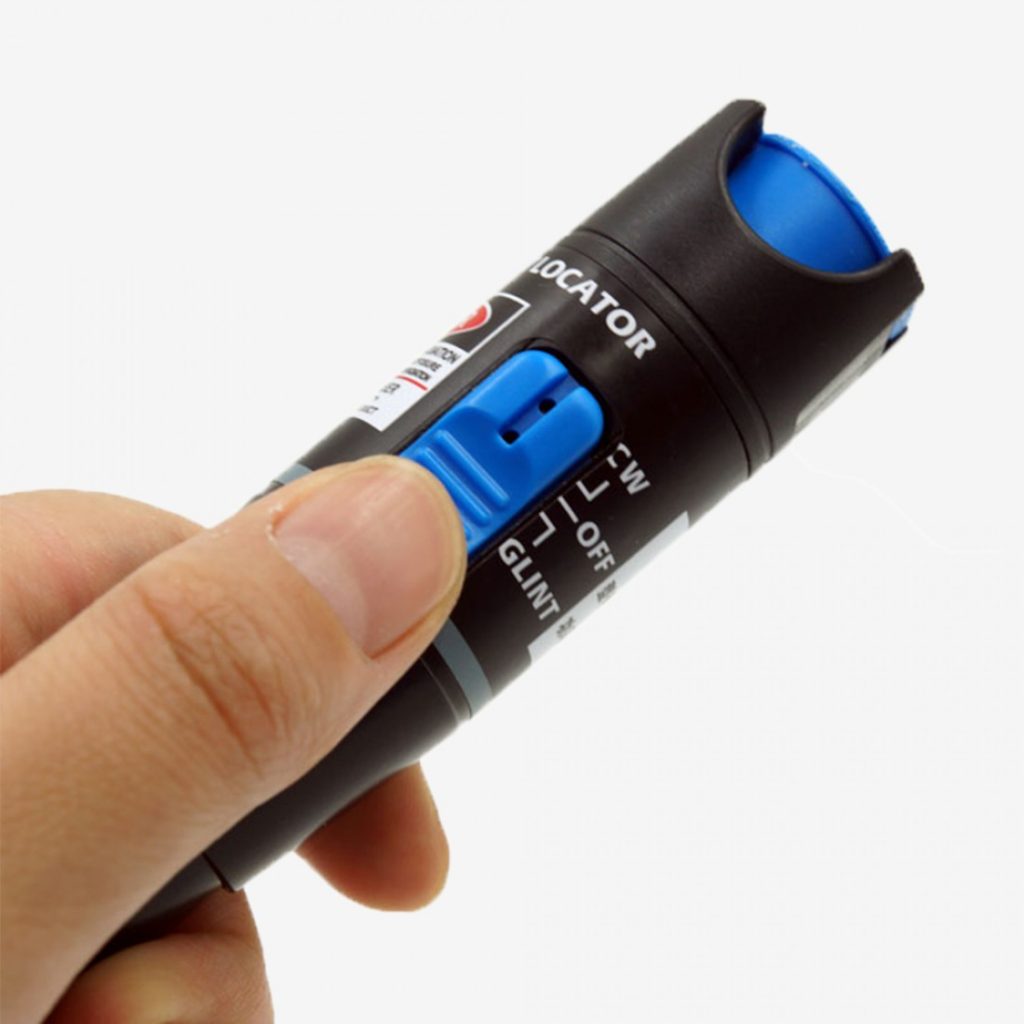

VFL, görünür kırmızı ışık kullanarak lifin izlenmesine ve erişilebilir bölümlerde hata araştırmasına yardımcı olur. Fiber hata bulucu, fiber kırık bulucu veya fiber lazer kalemi adlarıyla da aranır. Ürünlerde görülen mesafe ifadeleri her kablo ve her arıza için görünürlük garantisi değildir; kayıp, mesafe ve ortam koşulları sonucu etkiler.

VFL test kalemi optik güç ölçer değildir; ölçülmüş dBm değeri vermez. Görünür hata araştırma ışığını, kayıp testinde kullanılan kararlı optik ışık kaynağıyla da karıştırmayın. Fiber ucuna doğrudan bakmadan, cihazın kullanım talimatına uygun kontrol yapılmalıdır.

Canlı fiber tespit cihazı ve OTDR test kablosu

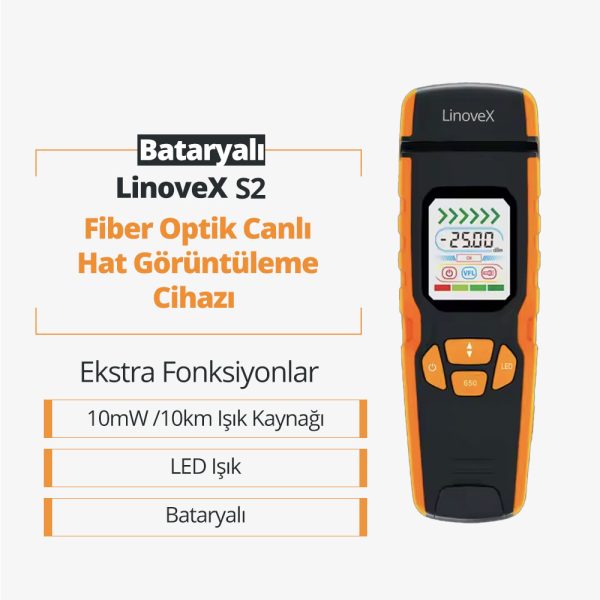

Canlı fiber tespit cihazı, uygun fiber üzerinde optik trafik veya yön kontrolüne yardımcı olur. LinoveX S2 bu grupta yer alır. Desteklenen fiber ve kaplama ölçüleri modele göre okunmalıdır. Tespit işlevi bir hattın bütün performans ölçümlerinin yerine geçmez.

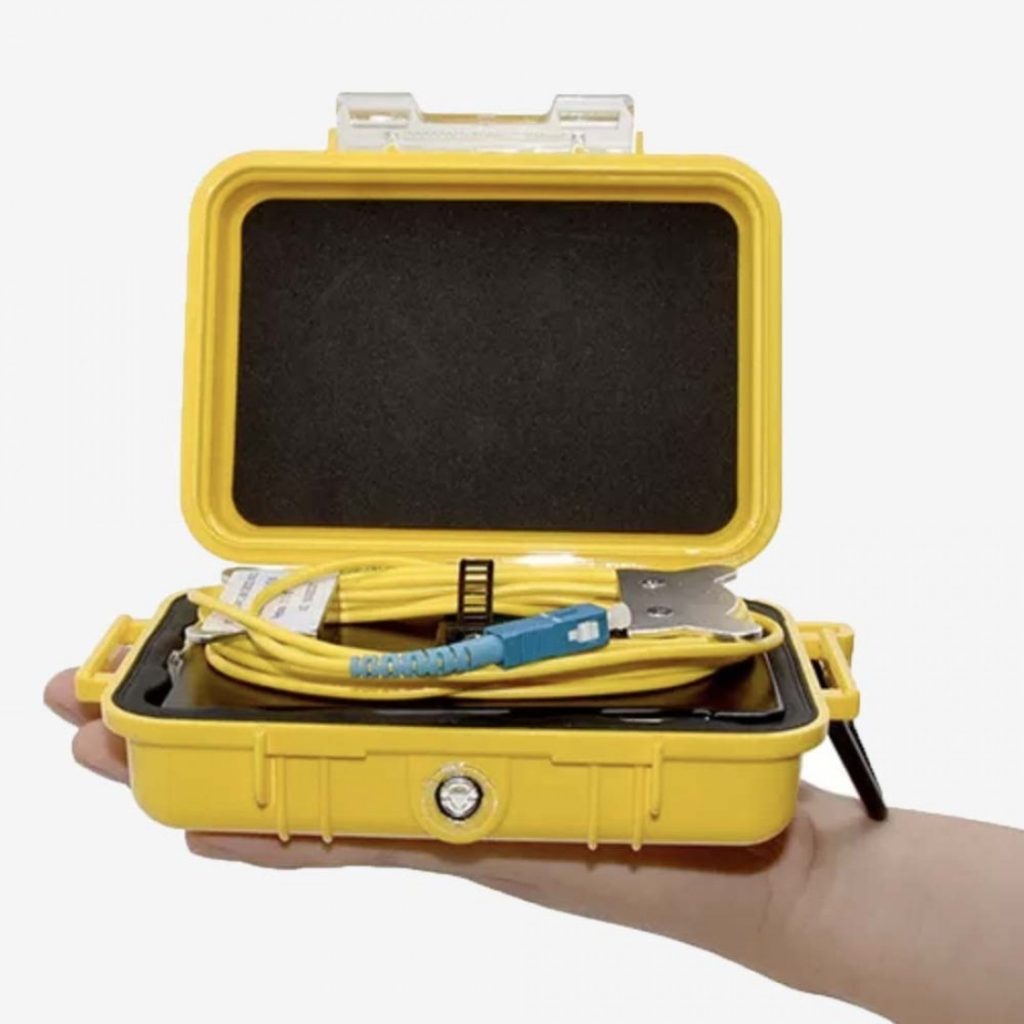

OTDR launch box veya tampon kablo ise aktif ölçüm cihazı değil, ölçümü destekleyen fiber uzunluğudur. İlk bağlantının değerlendirilmesine yardımcı olur; uygun alıcı fiberle son bağlantı da incelenebilir. Listede SC/APC–SC/APC ve SC/UPC–SC/APC uç düzenleriyle 1 km seçenekler vardır. OTDR portuyla uyuşmayan APC/UPC uçlar karşılıklı takılmamalıdır.

Fiber optik test cihazı seçimine OTDR ile başlanacaksa uygun OTDR kablosu da hazırlanmalıdır. Test kablosunun fiberi, boyu ve iki uç parlatması ölçüm düzeniyle eşleşir; cihaz seçimiyle yardımcı kablo seçimi ayrı kalemlerdir.

Saha çantasını işin kapsamına göre tamamlayın

Önce fiber sınıfını, portu, ölçülecek dalga boyunu ve ihtiyacınız olan sonucu belirleyin. Ardından uygun cihazı, test kablosunu ve fiber temizleme malzemesini birlikte seçin. Ek hazırlığında kullanılan el aletleri ayrı gruptadır. Sonuçları port ve hat bilgisiyle kaydetmek, sonraki bakımda karşılaştırmayı kolaylaştırır.
