VFL’li Optik Güç Ölçer LinoveX – 5 mW, USB Şarjlı

VFL’li Optik Güç Ölçer ile Bağlantıyı Adım Adım Kontrol Edin

Fiber hattında sorun olduğunda yalnızca “ışık var mı?” sorusunu yanıtlamak yeterli olmayabilir. LinoveX VFL’li optik güç ölçer, gelen gücün okunmasını ve kırmızı ışıkla görsel kontrolü aynı cihazda toplar. Böylece bir bağlantının güç seviyesini not aldıktan sonra, gerektiğinde hat ucunu bulmak veya erişilebilir bir bölümdeki fiziksel sorunu incelemek için VFL işlevini kullanabilirsiniz.

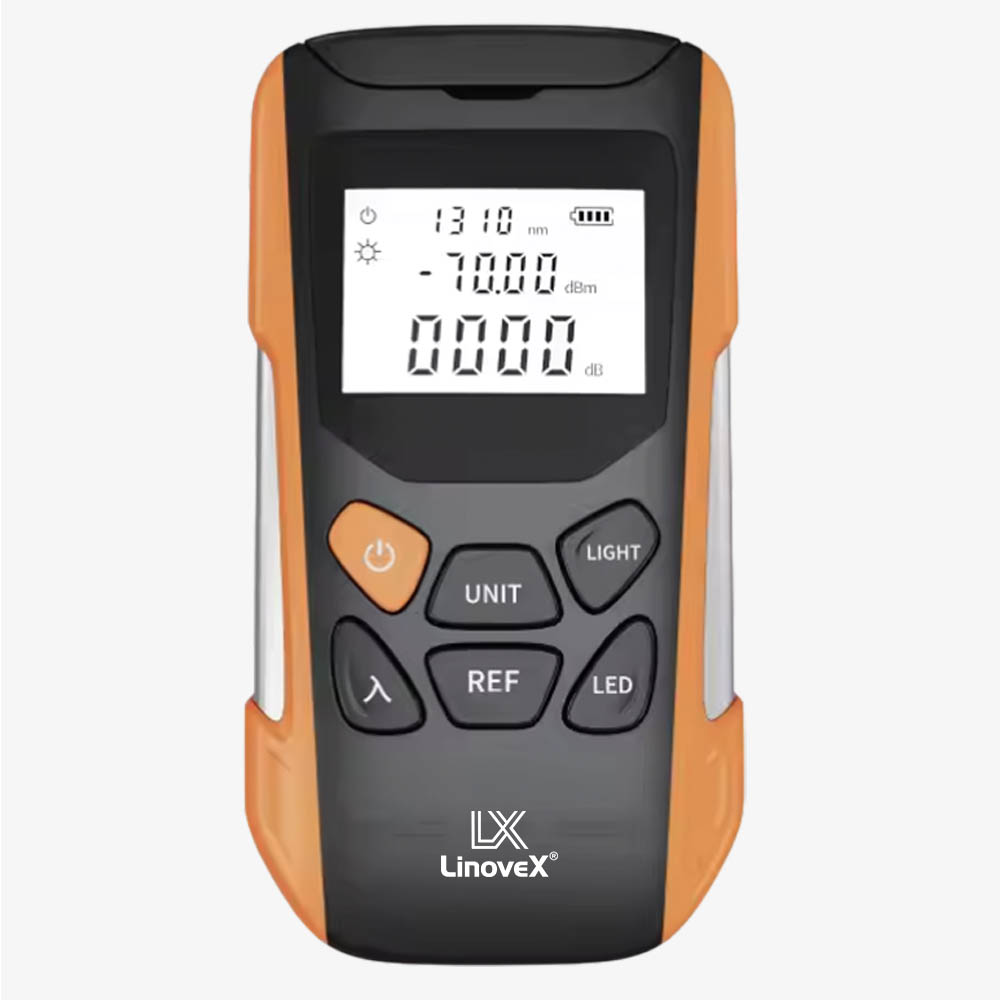

Turuncu kenarlıklı gövdedeki UNIT, REF ve dalga boyu tuşları ölçüm ayarlarına erişim sağlar. Ekranda birimle birlikte okunan değer, yapılan işleme göre anlam kazanır: dBm optik güç seviyesidir; dB ise seçilen referansa göre farkı ifade eder. Birimleri karıştırmadan kayıt tutmak, bakım öncesi ve sonrası sonuçları karşılaştırmayı kolaylaştırır.

İlk adım: optik güç ölçümü için hazırlık

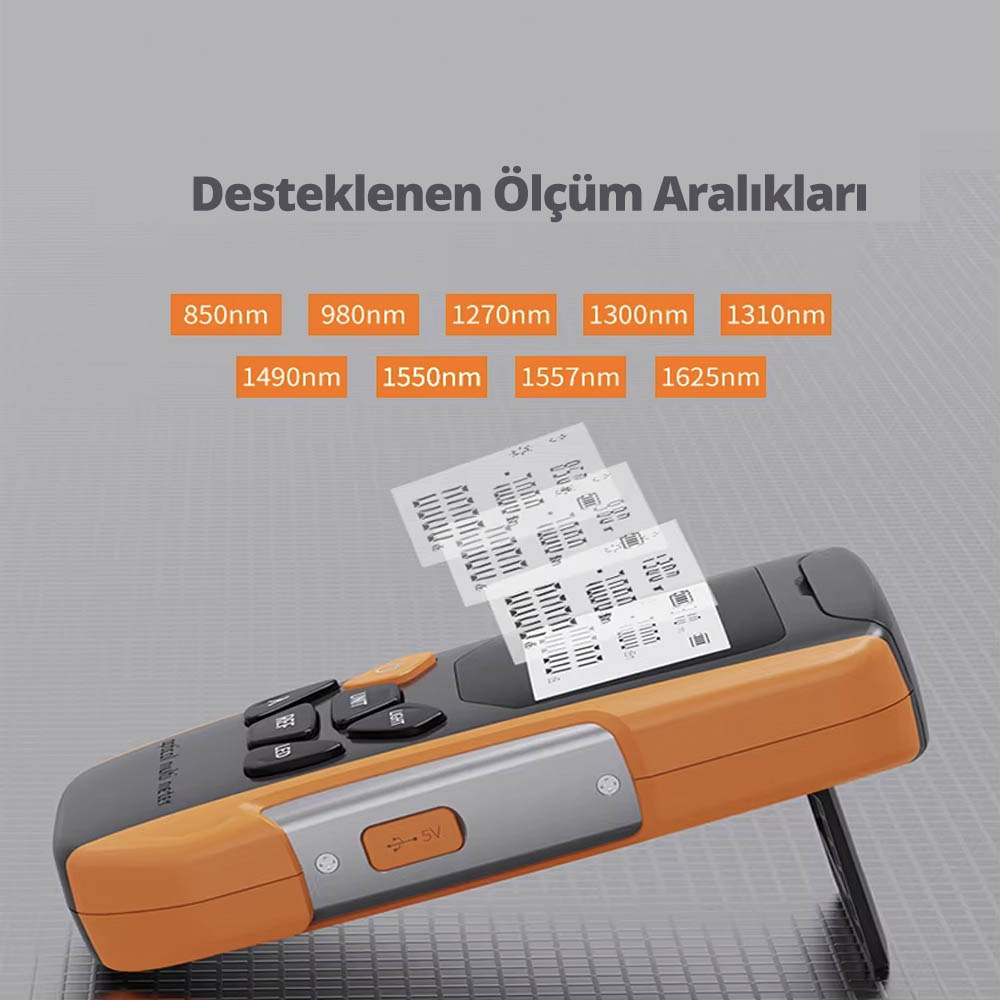

Bağlayacağınız kaynağın dalga boyunu öğrenin ve cihazda uygun kalibrasyon seçeneğini belirleyin. Bu modelde 850, 980, 1300, 1310, 1490, 1550 ve 1625 nm seçenekleri bulunur. Bunlar cihazın aynı anda yedi ayrı sinyali ayırarak ölçtüğü anlamına gelmez. Özellikle PON hatlarında birden fazla dalga boyunu ayrı ayrı değerlendirmek gerekiyorsa kullanılacak ölçüm yöntemini buna göre seçmek gerekir.

Konnektörü takmadan önce bağlantı yüzeyini kontrol edip uygun malzemeyle temizleyin. Kirli bir port veya referans kablosu, hat sağlıklı olsa bile düşük güç okumanıza neden olabilir. İlk okumayı kaydederken ölçüm noktası, dalga boyu ve birimi birlikte yazın. Aynı hattın farklı noktalarındaki sayıları ancak ölçüm koşulları biliniyorsa doğru karşılaştırabilirsiniz.

İkinci adım: referansla kaybı değerlendirme

Bir kablonun eklediği kaybı ölçmek istediğinizde uygun dalga boyunda kararlı bir optik ışık kaynağına ve referans bağlantısına ihtiyaç vardır. Önce referans düzenini kurun, ardından test edilecek bağlantıyı ölçüm yoluna ekleyin. Cihazdaki kırmızı VFL, bu iş için kullanılan 1310 veya 1550 nm ölçüm kaynağının yerine geçmez.

Teknik föyde logaritmik ekran çözünürlüğü 0,01 dBm, ölçüm belirsizliği ise ±%5 olarak belirtilir. Ekranın iki ondalık basamak göstermesi, ölçüm hatasının 0,01 dB olduğu anlamına gelmez. Sonucun uygunluğunu değerlendirirken kurulumunuzun kabul sınırlarını ve kullanılan test yöntemini esas alın.

5 mW fiber test ışığı nerede yardımcı olur?

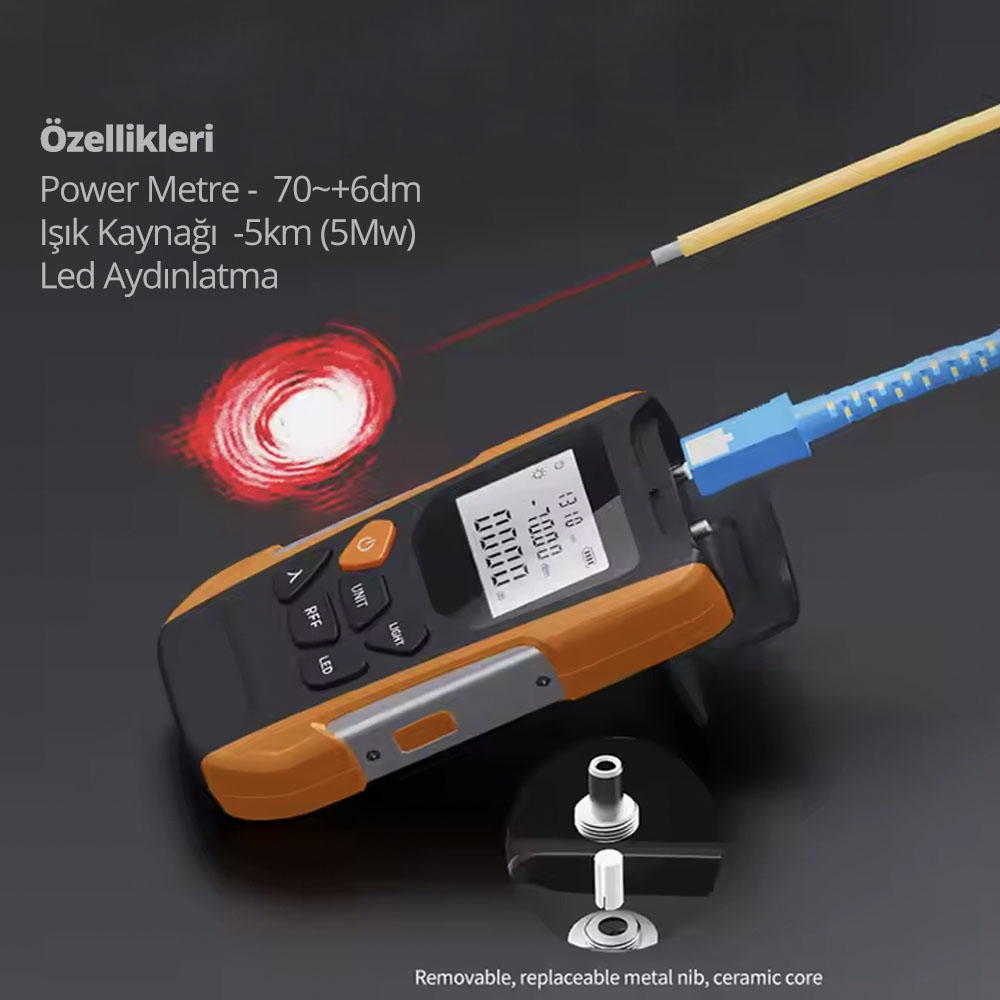

VFL modunda gönderilen görünür kırmızı ışık, dağıtım kutusundaki doğru fiberi seçerken veya kısa bağlantıdaki sorunlu bölümü incelerken işinizi kolaylaştırır. Föyde 5 km tespit mesafesi belirtilmiştir; bu değer fiberin kaybı, bağlantı sayısı, kılıf ve ortam ışığından etkilenir. Her koşulda 5 km boyunca arıza noktasını göstereceği şeklinde yorumlanmamalıdır.

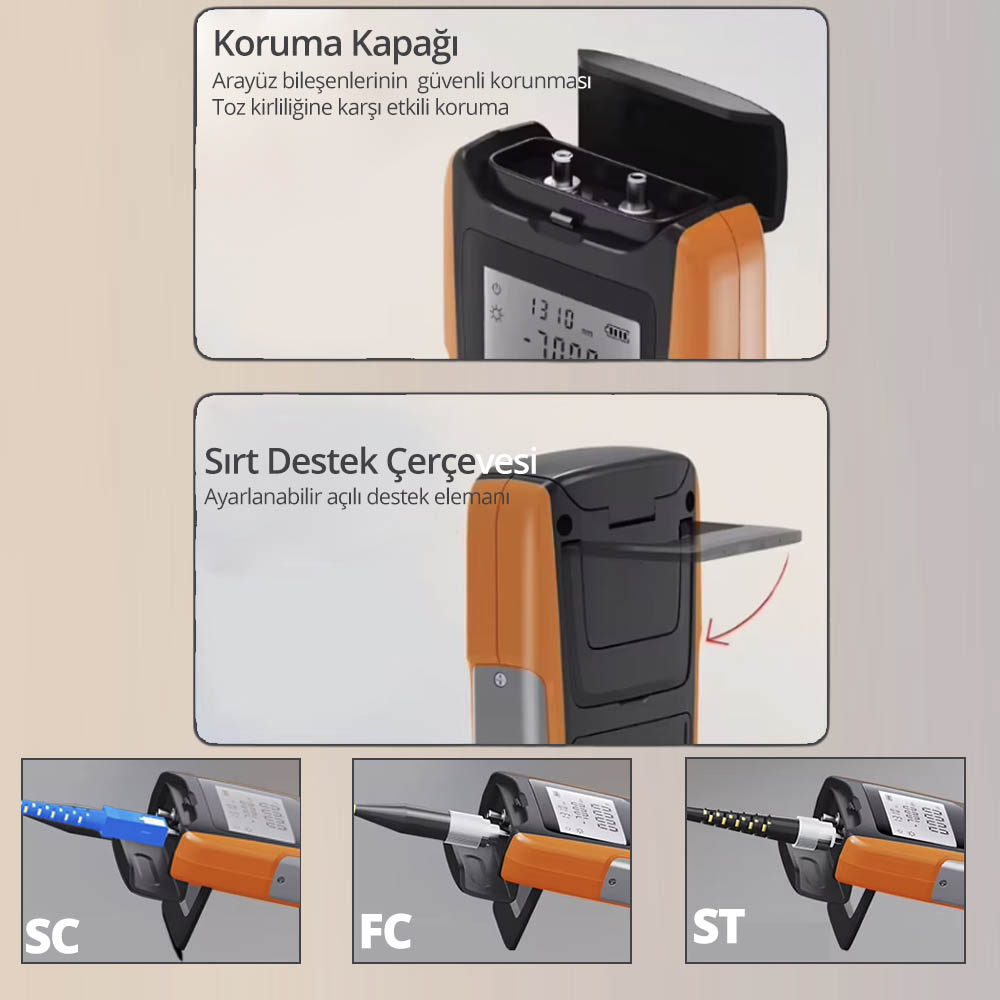

Lazer çıkışına veya fiber ucuna gözle bakmayın. Görsel testi uygun şekilde ayrılmış hat üzerinde yapın ve iş bitince koruyucu kapağı kapatın. Arızanın metre cinsinden konumunu veya ek noktalarının grafiğini arıyorsanız OTDR ile hat analizi farklı bir ihtiyacı karşılar.

Şarjlı power metre özellikleri

Şarjlı power metre seçimi, sık saha ziyaretlerinde besleme hazırlığını kolaylaştırır. Kullanımdan önce batarya durumunu kontrol edin; çalışma süresi etkin işlevlere ve kullanım koşullarına bağlıdır. İngilizce power meter VFL adıyla da anılan bu cihazın temel görevi fiber bağlantısını ölçmek ve görsel olarak kontrol etmektir. Bakır kabloları da aynı cihazla test etmek istiyorsanız RJ45 testli güç ölçer seçeneğini inceleyebilirsiniz.
