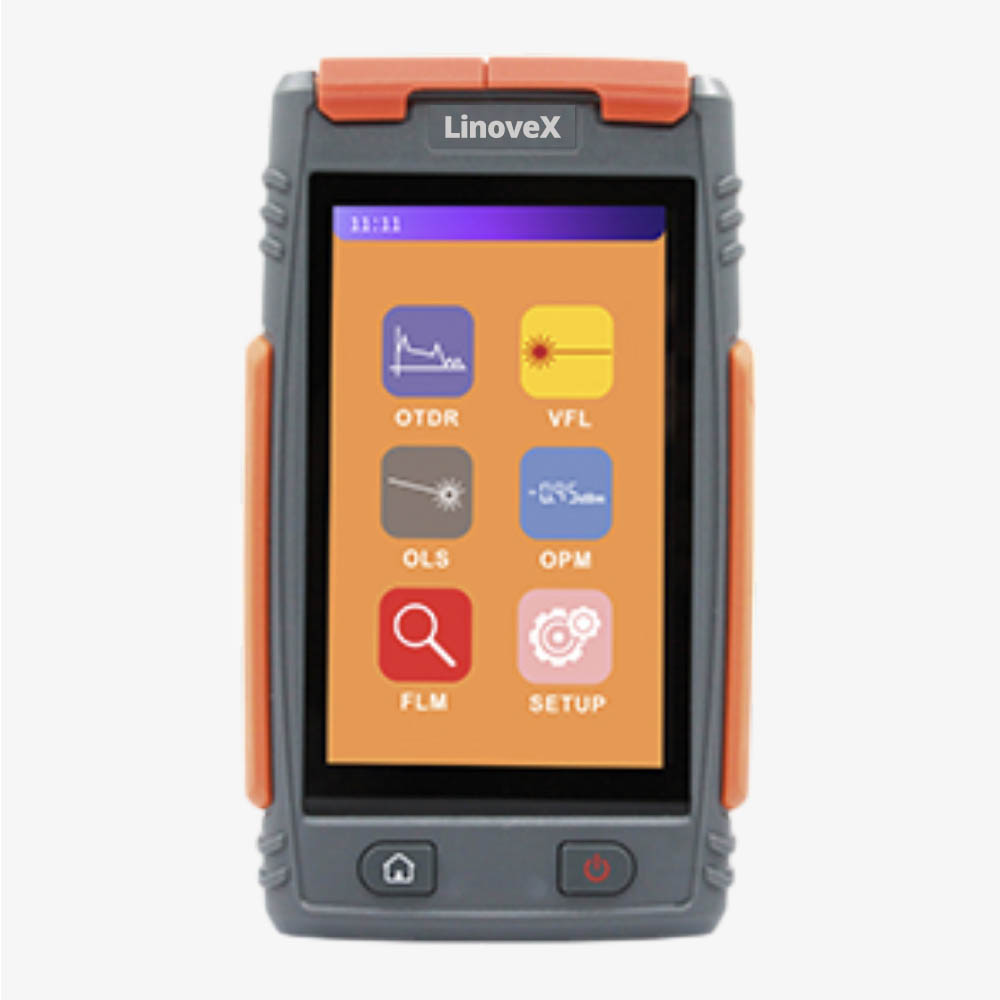

LinoveX Mini 1000 OTDR – 1310/1550 nm Fiber Test Cihazı

Mini OTDR arayan saha ekipleri için LinoveX Mini 1000, fiber hattı ölçme ve arıza inceleme işlerini taşınabilir bir gövdede toplar. 1310 ve 1550 nm OTDR ölçümüne ek olarak optik güç ölçer, kararlı ışık kaynağı ve görünür hata bulucu sunar. Dört inç dokunmatik ekrandan ölçüm eğrisine veya FLM olay haritasına geçebilirsiniz.

Eğriyi okuyun, olayın yerini bulun

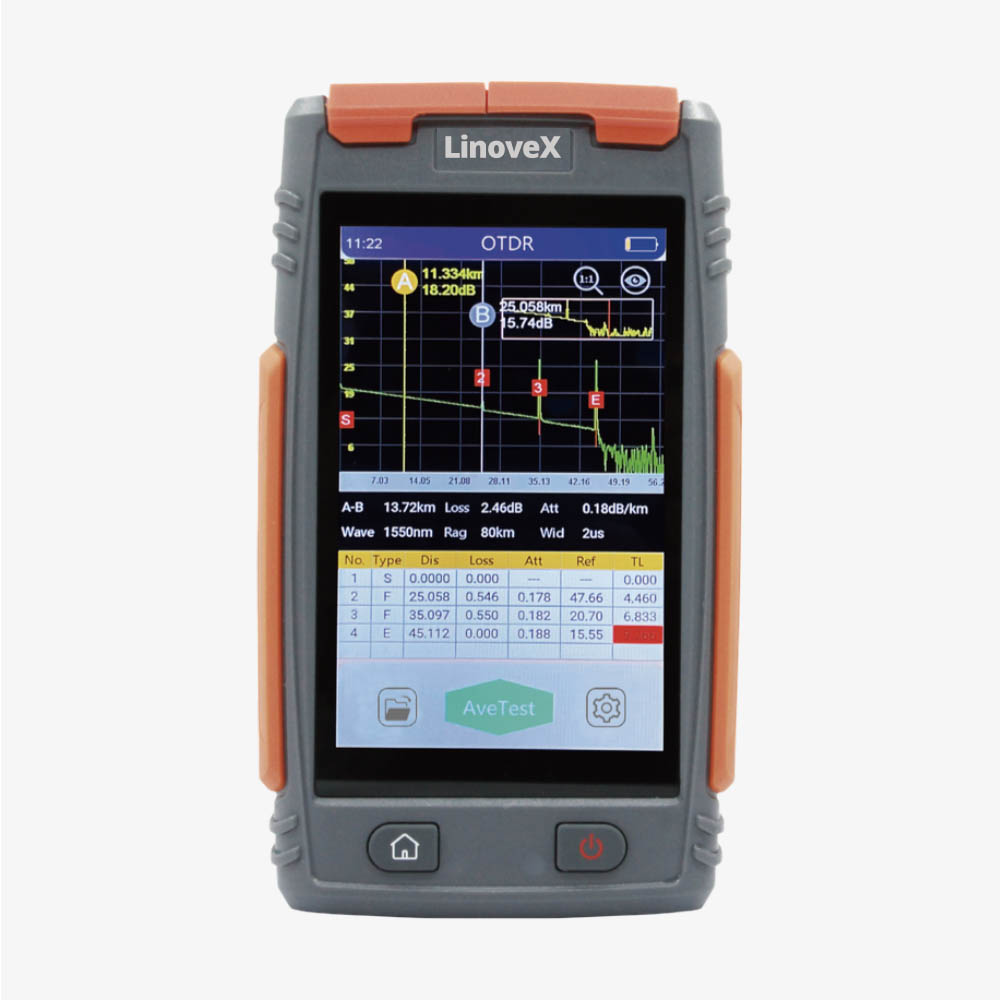

OTDR, hatta gönderdiği ışığın geri saçılma ve yansıma davranışını mesafeye göre gösterir. Mini 1000’in olay tablosunda olayın uzaklığı, kaybı ve türü gibi bilgiler yer alır. Böylece yalnızca “hat çalışıyor mu?” sorusuna değil, incelenecek bağlantının hat üzerinde nerede olduğuna da odaklanabilirsiniz.

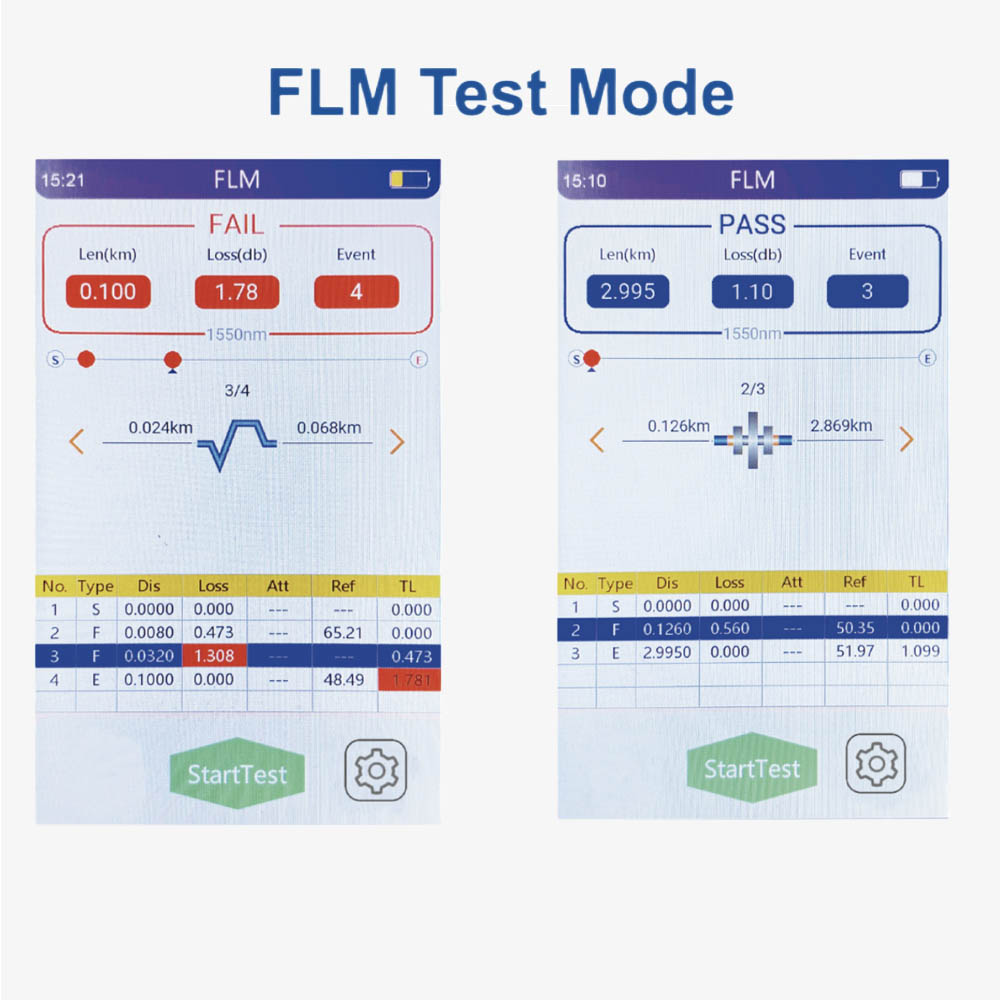

FLM modu, ölçülen olayları simgelerle sunar. Bu OTDR olay haritası, ekrandaki uzun bir eğriyi ilk bakışta değerlendirmeyi kolaylaştırır; ayrıntılı yorum için yine eğriyi ve ölçüm ayarlarını incelemek gerekir. Gösterilen bir yansımanın gerçek bağlantıya mı yoksa hayalet olaya mı ait olduğu, ölçüm koşullarıyla birlikte değerlendirilmelidir.

Mini OTDR ile 1310/1550 nm ölçüm

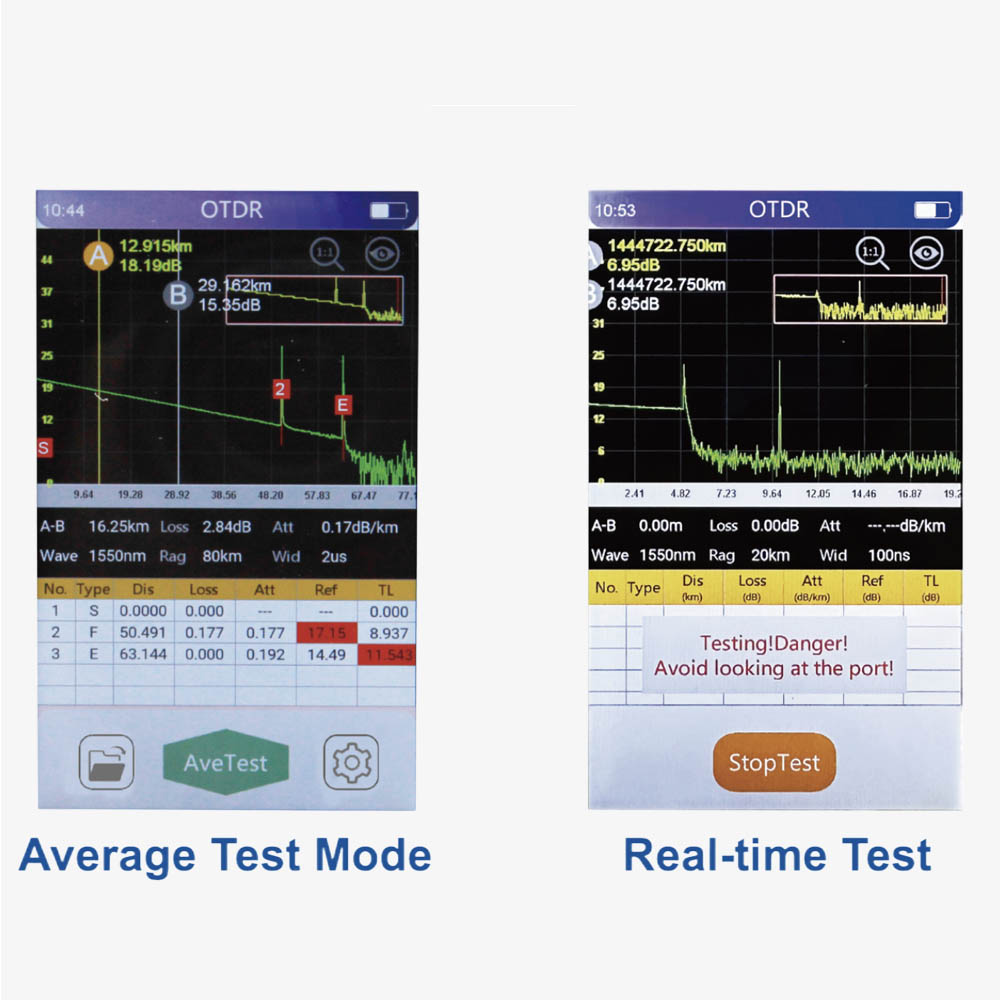

Mini OTDR hızlı kullanım kılavuzu, Mini 1000’in ilgili modeli için 1310/1550 nm dalga boylarını belirtir. Otomatik modda temel ölçüm parametreleri cihaz tarafından ayarlanır. Manuel mod, ölçüm aralığı ve darbe genişliğini hattın koşullarına göre seçmenize olanak verir. Gerçek zamanlı modda değişiklikleri izleyebilir, ortalamalı testte seçtiğiniz süre boyunca veri toplayabilirsiniz.

120 km bir menzil garantisi değildir. Bu değer, cihazın seçilebilir ölçüm penceresinin üst sınırıdır. Ölçülebilecek gerçek hat uzunluğu; toplam kayba, ek ve konnektörlere, darbe genişliğine ve diğer test koşullarına bağlıdır. Daha geniş darbe daha fazla enerji sağlarken yakın olayları ayırt etmeyi zorlaştırabilir; seçimi yalnızca mesafeyi büyüterek yapmayın.

OTDR dışında hangi araçlar var?

• Optik güç ölçer (OPM): Standart modül için −40 ile +10 dBm ölçüm aralığı belirtilir. Kalibrasyon dalga boyları 850, 1300, 1310, 1490, 1550, 1625 ve 1650 nm’dir.
• Kararlı ışık kaynağı (OLS): OTDR ile aynı dalga boylarında çalışır; CW, 270 Hz, 1 kHz ve 2 kHz seçenekleri bulunur.
• VFL: 650 ±10 nm, 10 mW kırmızı ışık; sürekli, 1 Hz ve 2 Hz çalışma.
• FLM ve aydınlatma: Olayları simgelerle gösteren harita modu ve dahili el feneri, saha kullanımını destekler.

Föyde geçen 1650 nm canlı hat test modülü ve 10G PON seçici güç ölçer opsiyoneldir. Bunları standart cihazın dahil özellikleri olarak değerlendirmeyin. Standart OPM’nin kalibrasyon listesinde bir dalga boyunun bulunması, aynı dalga boyunda OTDR ölçümü veya seçici PON analizi yapıldığı anlamına gelmez.

Bağlantı, taşıma ve enerji

Mini 1000’in 4 inç renkli dokunmatik ekranı, 4000 mAh lityum bataryası ve şarj/veri aktarımı için USB Type-C bağlantısı vardır. Föyde gövde 85 × 148 × 37 mm, ağırlık 275 g olarak verilir. Şarj için kullanım kılavuzunda 5 V/2 A adaptör belirtilir.

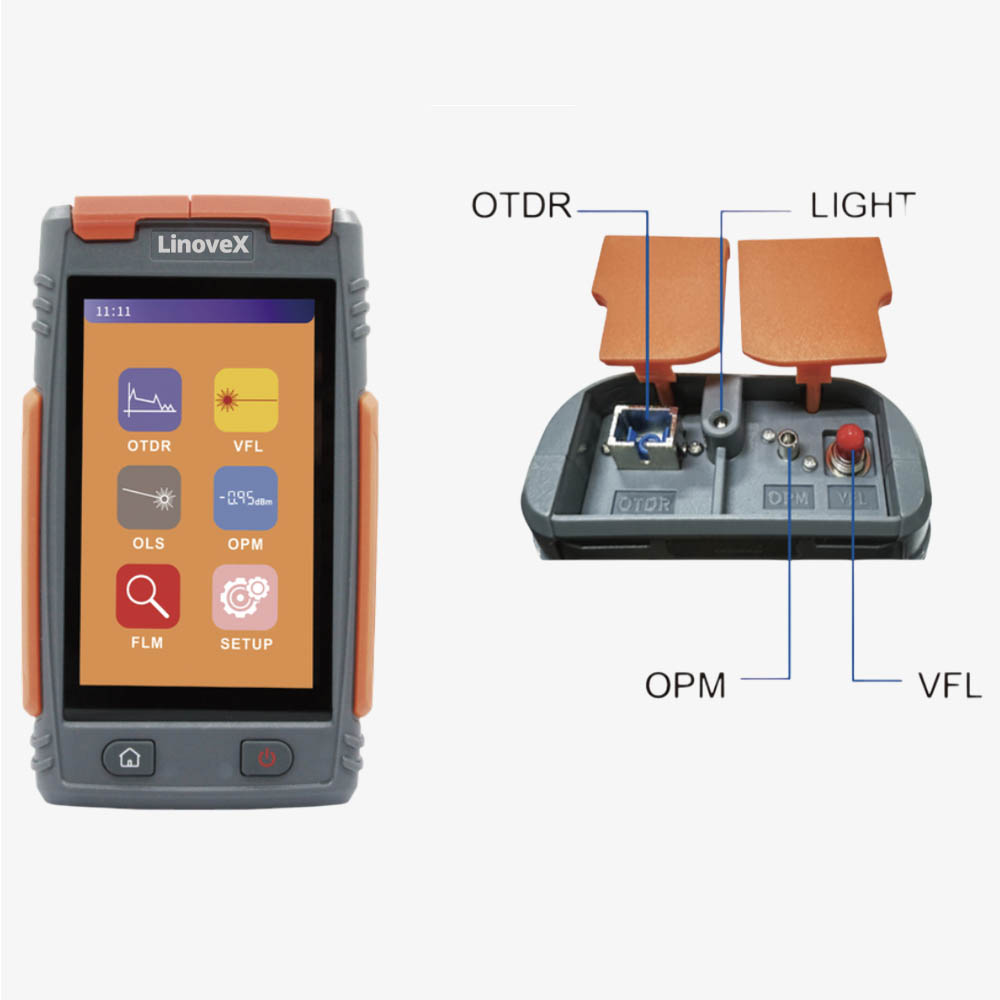

OTDR ve OLS aynı optik portu kullanır; VFL ve OPM için 2,5 mm arayüzler bulunur. Föy, OTDR portunu standart SC/UPC ve APC seçeneğiyle tanımlar. Kullandığınız cihazın gerçek portuna uygun test kablosunu seçin; UPC ile APC uçlarını doğrudan birbirine eşlemeyin. İlk bağlantıyı değerlendirmek için uygun bir OTDR tampon kablosu seçerken her iki ucun da cihaz ve hatla uyumunu kontrol edin.

Ölçüme başlamadan önce

Test portunu ve konnektörü temizleyin; hattın aktif olup olmadığını doğrulayın. Canlı hat ölçümü için uygun modül ve kullanım talimatı olmadan aktif hattı OTDR portuna bağlamayın. Fiberin kırılma indisini ve ölçüm aralığını doğru seçmek, sonuçları yorumlamanın temelidir.

İngilizce kaynaklarda optical time domain reflectometer olarak geçen optik reflektometrenin bu modeline ait ayrıntıları Mini 1000 teknik föyü ve hızlı kullanım kılavuzunda bulabilirsiniz. OTDR ölçüm yaklaşımı için VIAVI başlangıç kılavuzu da yöntem karşılaştırması sunar; başka cihazın performans değerleri bu modele uygulanmaz.
