1 Port Daire İçi Optik Dağıtım Kutusu – GPON – ODK

Dairede fiber kablonun sabit bağlantı noktası

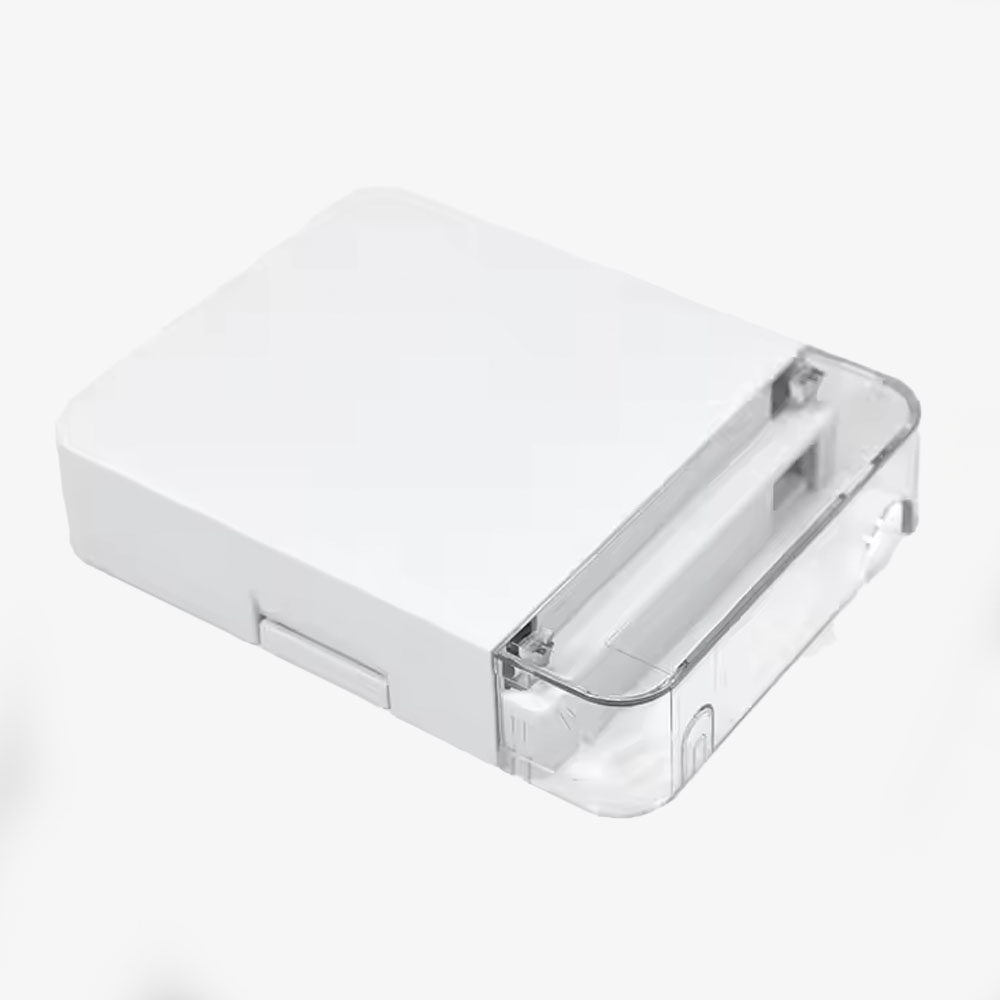

1 port optik priz, binadan gelen fiber hattını ev veya ofis içinde düzenli bir noktada sonlandırmak için kullanılır. Fibline FT-A06 modelinin görevi, hassas fiberi ve bağlantı alanını bir gövde içinde toplamaktır. Duvara yerleştirilen bu fiber optik priz ile ONT arasındaki bağlantı, uygun uçlara sahip bir patch cord üzerinden kurulabilir.

Bu noktayı erişilebilir tutmak, cihazın yerini değiştirirken veya bağlantıyı kontrol ederken işinizi kolaylaştırır. Bina kablosunu doğrudan cihazın arkasında serbest bırakmak yerine sonlandırma alanını sabitlemiş olursunuz. Kutu internet sinyalini yükseltmez ve kendi başına bağlantı hizmeti oluşturmaz; pasif sonlandırma parçasıdır.

Tek port ne anlama geliyor?

Teknik föyde kapasite bir fiber, adaptör alanı ise bir adet SC simplex olarak tanımlanır. Dolayısıyla bu FTTH abone kutusu, çok sayıda daireye dağıtım yapan bir splitter kutusuyla aynı işi yapmaz. Föyün PLC splitter satırında splitter bulunmadığı açıkça belirtilir.

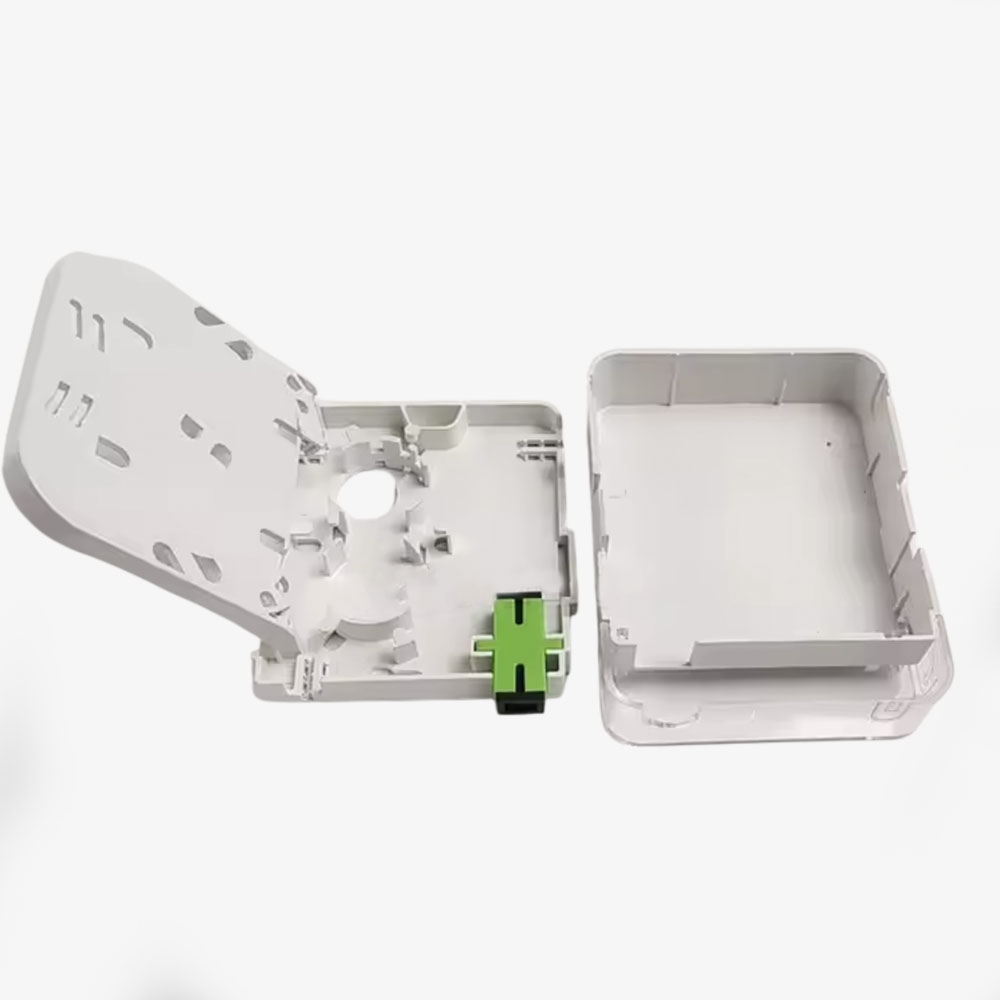

SC simplex yuva, bir bağlantı noktası için mekanik yer sağlar. Kullanılacak adaptörün ve pigtailin APC veya UPC uçlarla eşleşmesi ayrıca kontrol edilmelidir. Yalnızca kutu gövdesine bakarak bütün optik uçlarla uyumlu olduğunu varsaymayın. Adaptör ve pigtailin teslimat kapsamını sipariş öncesinde teyit edin; yuva kapasitesi, aksesuarların tamamının dahil olduğu anlamına gelmez.

1 port optik priz teknik özellikleri

Ölçüler ve kapasite bilgileri Fibline FT-A06 teknik föyünden alınmıştır. Ürün iç ortam uygulaması olarak tanımlanır. IP45 bilgisini, kutunun her türlü dış ortam koşulunda kullanılabileceği şeklinde yorumlamayın; montaj yeri ürünün kullanım amacına uygun olmalıdır.

Priz ile ONT arasındaki mesafeyi planlayın

Prizi yerleştirirken ONT’nin bulunacağı konumu ve bağlantı kablosunun izleyeceği yolu birlikte belirleyin. Kabloyu gergin bırakan veya mobilya arkasında sıkıştıran bir güzergâh yerine, bağlantıya erişilebilen ve fiberin keskin dönüş yapmadığı bir düzen seçin. Kutu kapağının açılması ve konnektörün çıkarılması için de boşluk bırakın.

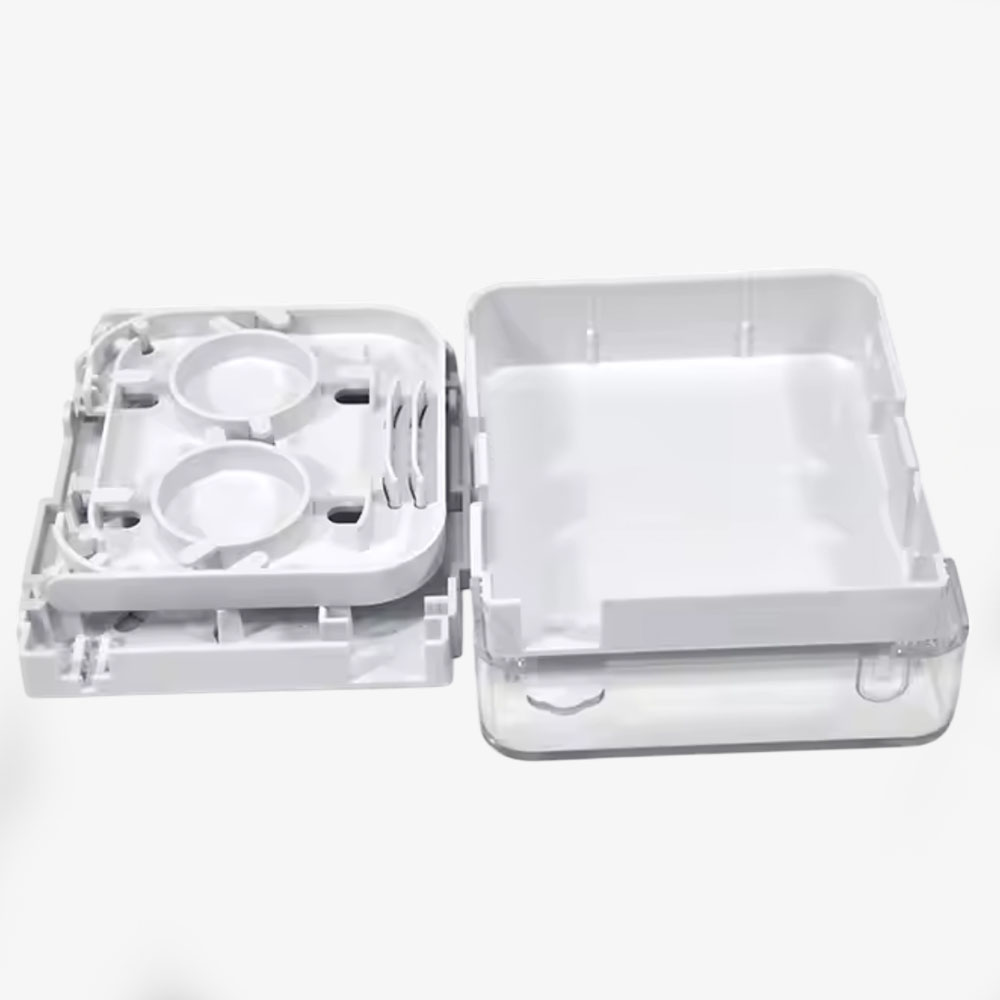

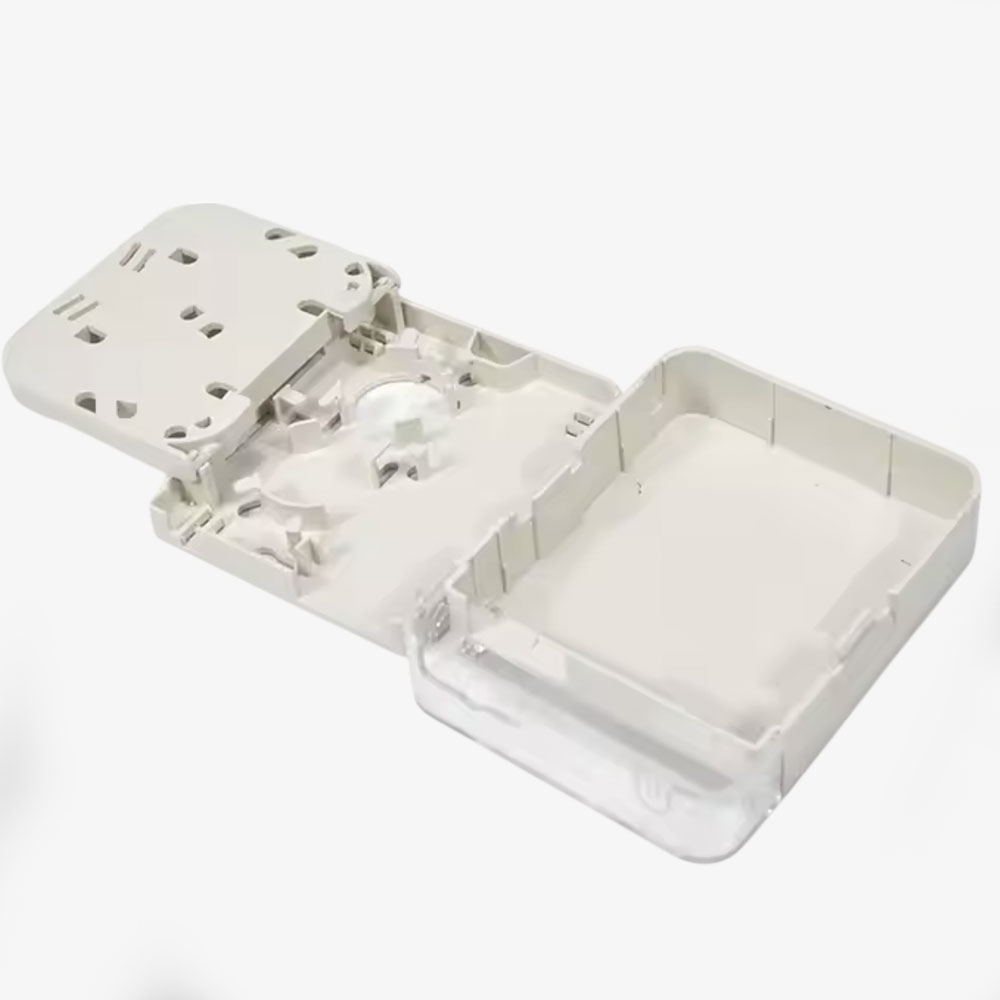

Duvara gelen kablonun hangi yönden gireceği önemlidir. Föy, farklı yönlerden kablo girişini destekleyen gövde düzenini belirtir. Montaj sırasında kullanılacak giriş, kablonun özelliklerine ve duvardaki güzergâha göre seçilmelidir. Fiberin iç düzenleyicilere alınması ve ek noktasının korunması, bağlantının yalnızca dışarıdan düzgün görünmesinden daha önemlidir.

Montaj ve ilk bağlantı kontrolü

1. Hattı tanımlayın. Gelen abone fiberini ve bağlanacağı cihazı belirleyin; başka bir hattın kablosuyla karıştırmayın.
2. Uç tiplerini eşleştirin. SC/APC ile SC/UPC uçları doğrudan birbirine bağlamayın. Adaptör ve patch cord seçimini mevcut hattın sonlandırmasına göre yapın.
3. Fiberi yerleştirin. Gövde içindeki yönlendirme alanını kullanın. Kapağın altında lif veya ek koruyucu sıkışmadığından emin olun.
4. Bağlantıyı doğrulayın. Uygun ekipmanla temizliği ve optik seviyeyi kontrol edin. Konnektör içine doğrudan bakmayın.

Bağlantı sonrasında ONT’nin optik durumunu operatörün gerektirdiği şekilde kontrol etmek gerekir. Prizin doğru monte edilmesi tek başına servis aktivasyonunu veya cihaz ayarlarını tamamlamaz. Kullanılmayan bağlantı ağzını koruyucu kapakla kapalı tutmak, sonradan yapılacak bağlantıda kirlenme ihtimalini azaltır.

Optik rozet ve fiber wall outlet aynı amaçla mı kullanılır?

Optik rozet, fiber sonlandırma prizi ve İngilizce fiber wall outlet adları, abone tarafındaki bu küçük sonlandırma kutusu sınıfını anlatmak için kullanılır. İngilizce bir proje listesinde single-port indoor fiber termination box ifadesi de görülebilir. Seçim yaparken isimden çok port kapasitesini, adaptör yuvasını ve montaj yerini karşılaştırın.

Birden fazla aboneyi aynı noktadan dağıtmak için farklı kapasitede kutu ve uygun bölme tasarımı gerekir. Bu tek portlu priz, dört ya da sekiz çıkışlı bir PLC bölücünün yerini tutmaz. Kendi daire bağlantınız içinse küçük gövde, sabit sonlandırma noktası ve erişilebilir kablo düzeni temel seçim ölçütleridir.
