48 Fiber Dağıtım Kutusu – FDK-48W – IP66 – 3 Giriş 24 Çıkış – Beyaz

48 fiber dağıtım kutusu: ek kapasitesi ve port düzeni

FDK-48W seçilirken ilk ayrılması gereken bilgi, fiber ek kapasitesiyle adaptör sayısıdır. Bu 48 fiber dağıtım kutusu için teknik föyde 48 fiber ek kapasitesi belirtilir; SC adaptör üzerinden sonlandırma düzeni ise 24 bağlantı noktası olarak tarif edilir. Böylece “48” sayısının kırk sekiz adet SC portu anlamına gelmediği açık olur. Gövde, besleme ve abone kablolarının aynı noktada düzenlenmesi için kullanılır.

Beyaz gövdede servis alanına erişim

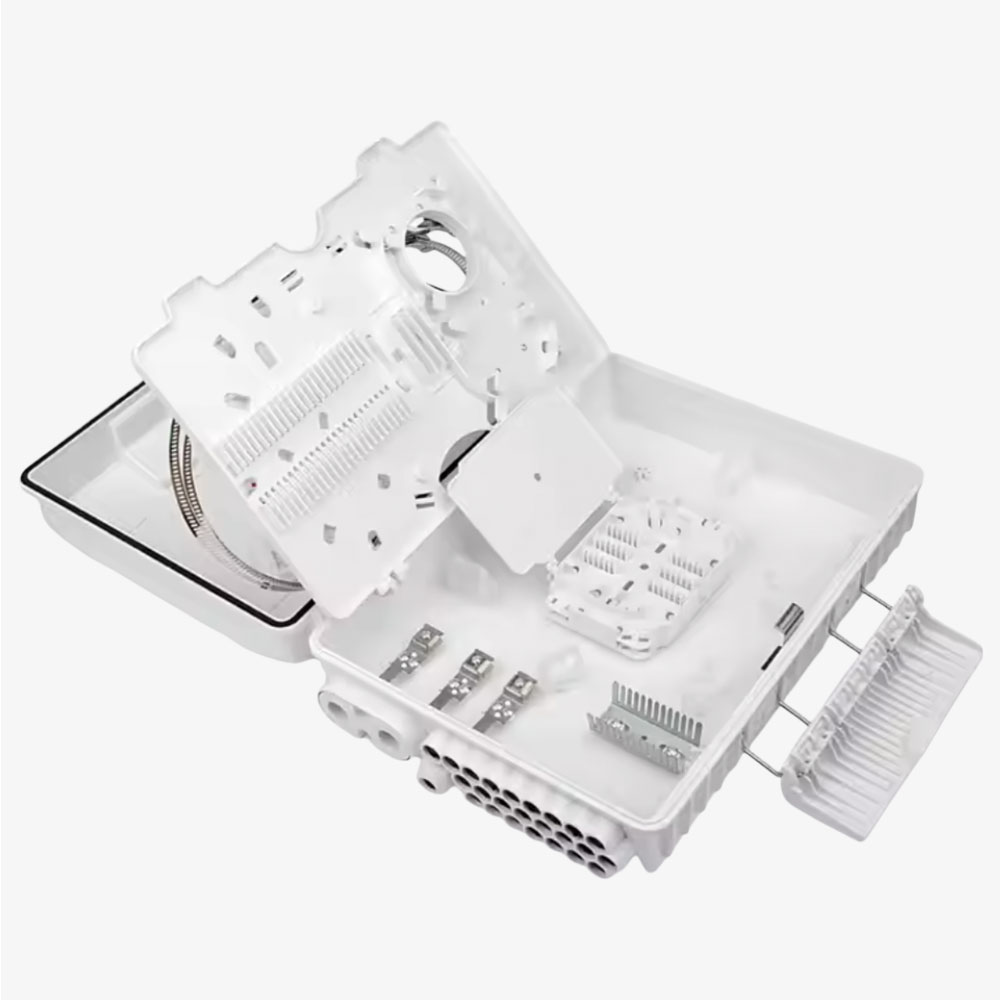

İç panelin hareketli yapısı, bağlantı ve ek alanlarını farklı seviyelerde düzenlemeye yardımcı olur. Yeni hat eklerken mevcut fiberleri çekmeden alt bölüme erişilebilmesi önemlidir. Kapağın açılacağı yönü ve panelin kaldırılacağı mesafeyi montaj yerini seçerken kontrol edin. Duvar yüzeyine sığan bir kutu, önünde servis boşluğu bırakılmadığında bakım için elverişli olmayabilir.

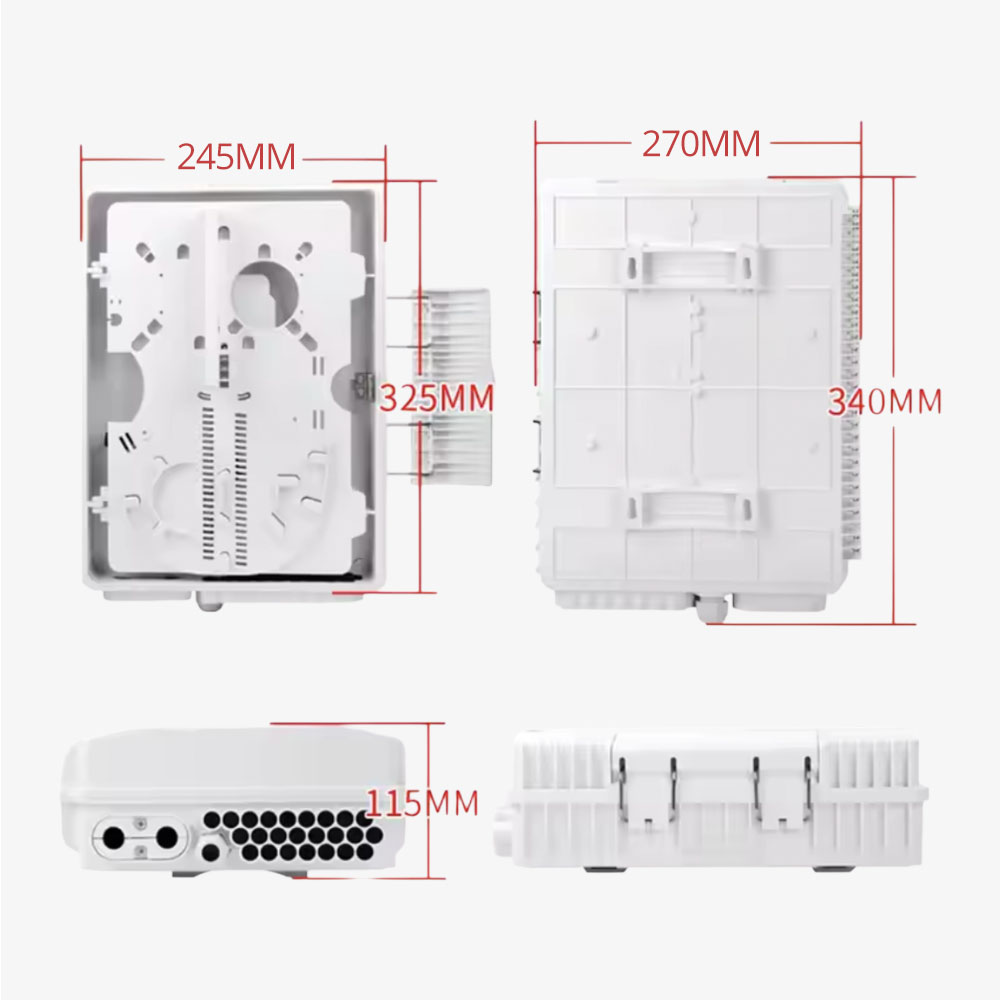

Teknik föyde iki farklı görünüşe ait ölçü bulunur. Montaj çevresindeki boşluğu hesaplarken kapalı dış çizimi dikkate alın; açık taban görünüşündeki daha küçük ölçüyü kutunun bütün dış sınırı gibi kullanmayın. Kablo rakorları, kapak açılması ve kablo dönüşleri için gereken çalışma payını da ayrıca bırakın.

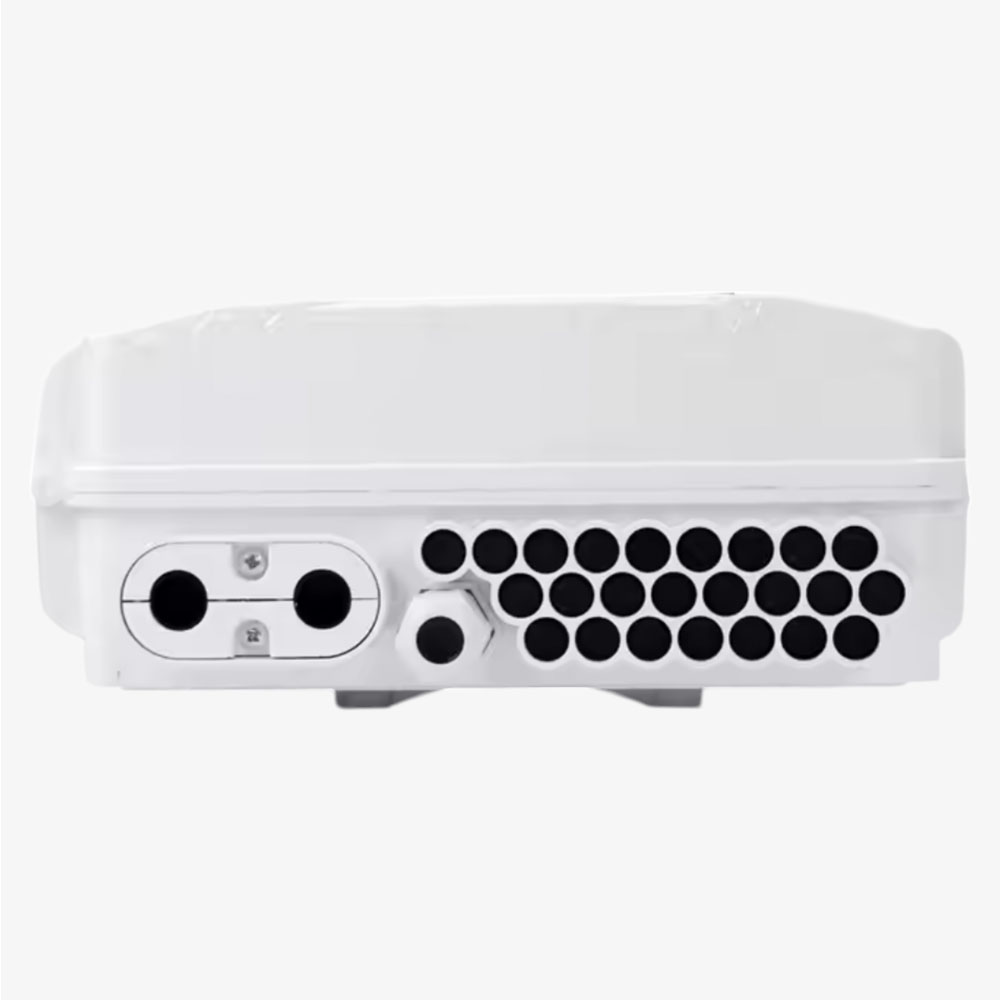

Üç giriş ve yirmi dört çıkışı hat planıyla eşleştirin

Giriş kablolarını, kutu içindeki ek sırasını ve abone çıkışlarını aynı planda numaralandırın. Bir kablonun birden fazla fiber taşıması nedeniyle giriş sayısı ile sonlandırma kapasitesi aynı şey değildir. Kılıf sabitlemesi, fiber payı ve ek koruyucularının konumu ayrı ayrı düzenlenmelidir. Fiberler, kabloya uygulanan çekme kuvvetini taşımamalıdır.

Bir beyaz ODK kutusunun içinde hangi donatımın kullanılacağı projeye bağlıdır. SC simplex veya LC duplex arayüz seçimi, pigtail ve patch cord uçlarıyla uyumlu olmalıdır. APC ve UPC yüzeylerini doğrudan eşleştirmeyin. Splitter gereken bir ağda da bölme oranını yalnızca kutunun adına bakarak belirlemeyin; uygun modülü ve yerleşimini ayrıca seçin.

IP66 kapanışı, montajın bir parçasıdır

Bu model için doğrulanan koruma sınıfı IP66’dır. Sızdırmazlık yüzeylerini kir, kablo ve ek koruyuculardan arındırarak kapağın doğru oturmasını sağlayın. Kablo geçişlerini kullanılan dış çapa uygun kapatın ve boş açıklıkları açık bırakmayın. Kilitli kapağın kapanması, içeride bir fiberin sıkışmadığını tek başına kanıtlamaz; kapanış öncesinde güzergâhı gözle kontrol edin.

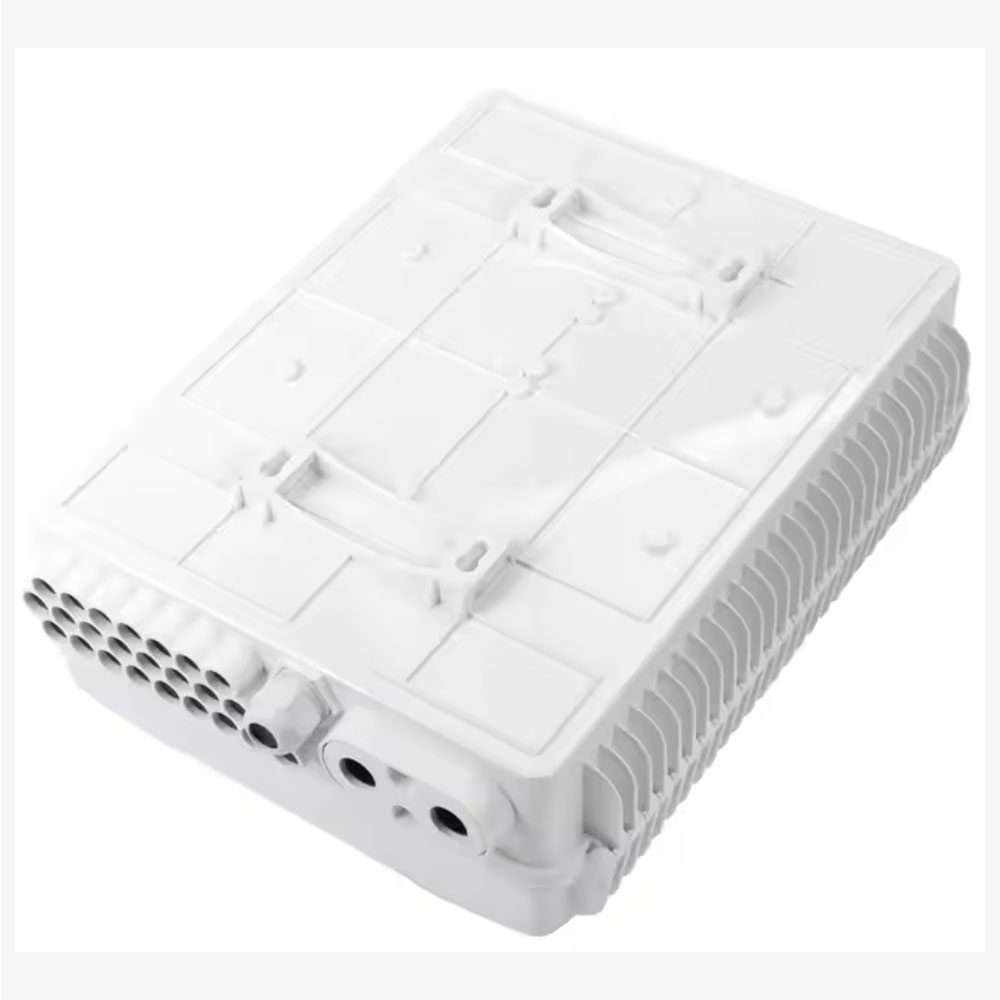

Föyde duvar ve direk montajı belirtilir. Sabitleme parçalarını uygulama yüzeyine göre seçmek ve kutuyu kablolara yük bindirmeden yerleştirmek gerekir. Son kontrolde kapak hareketi, girişlerin tutuşu ve alt ek bölümüne erişim birlikte değerlendirilmelidir.

Devreye alma kaydında ne bulunmalı?

Ölçüm sonuçlarına kablo numarasını, fiber rengini, ek kasetini ve port etiketini ekleyin. İngilizce proje dokümanlarında fiber termination box veya 48 fiber splice capacity ifadesiyle karşılaşıldığında, bunun adaptör veya splitter çıkış sayısıyla karıştırılmaması gerekir. Diğer fiber sonlandırma kutularını ve SC/LC adaptör seçeneklerini bağlantı planınıza göre karşılaştırabilirsiniz.
