Zırhlı patch cord ile korumalı cihaz ve panel bağlantıları

Zırhlı patch cord seçimi, bağlantı yolunda fiberin çevresinde ilave mekanik koruma istendiğinde gündeme gelir. Bu kategoride çelik zırhlı, 3 mm LSZH yapılı single mode G657A2 OS2 ürünler bulunur. LC ve SC uç seçeneklerini, tek fiberli simplex veya iki fiberli duplex ihtiyacına göre seçebilirsiniz.

Buradaki ürünler iki ucu konnektörlü hazır bağlantılardır. Sahada çıplak kabloyu sonlandırmak için kullanılan pigtail veya fast connector ile aynı işlevde değildir. İngilizce listelerde “armored patch cord” ya da “armored fiber patch cable” adlarıyla görülür. Zırhın varlığı kadar doğru uç eşleşmesi ve uygun boy da siparişin temel parçasıdır.

Hangi uç eşleşmeleri var?

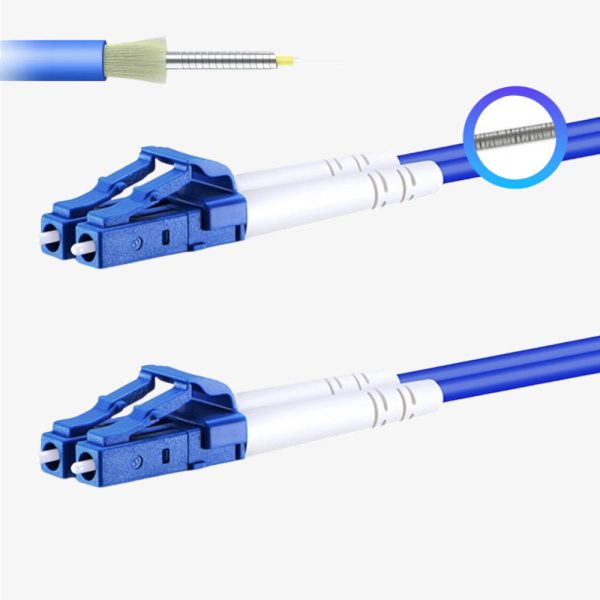

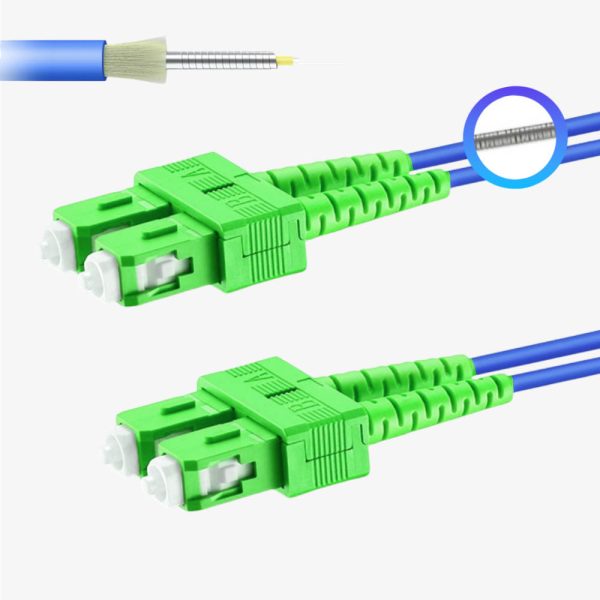

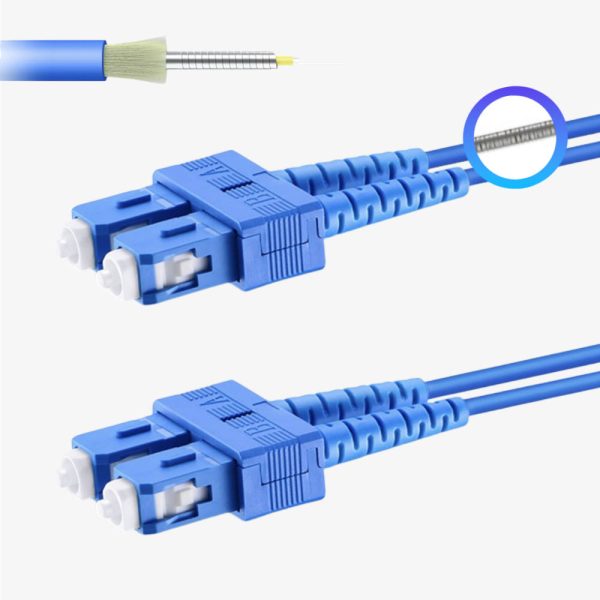

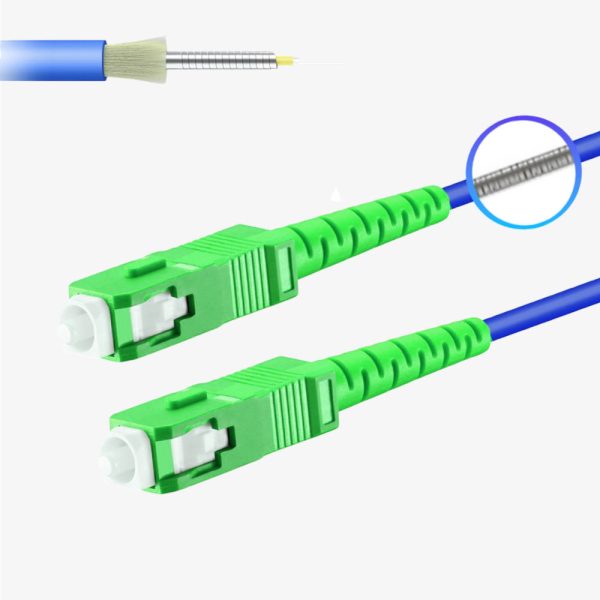

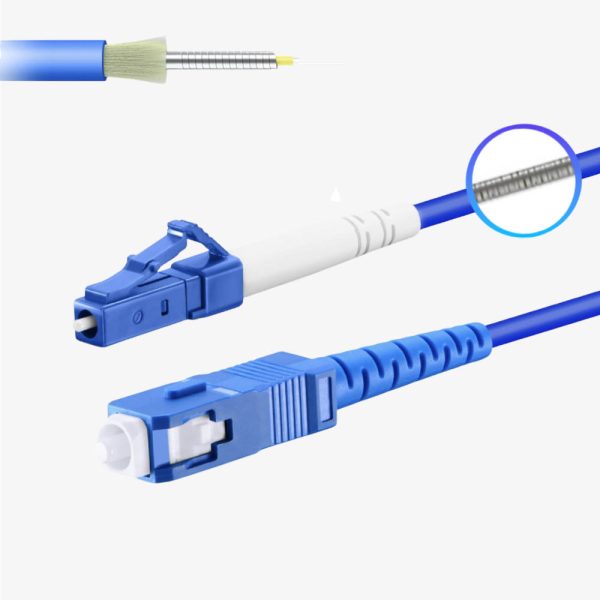

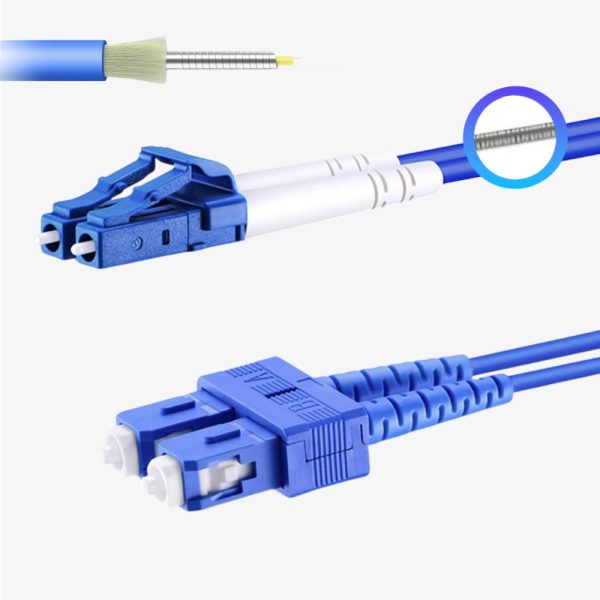

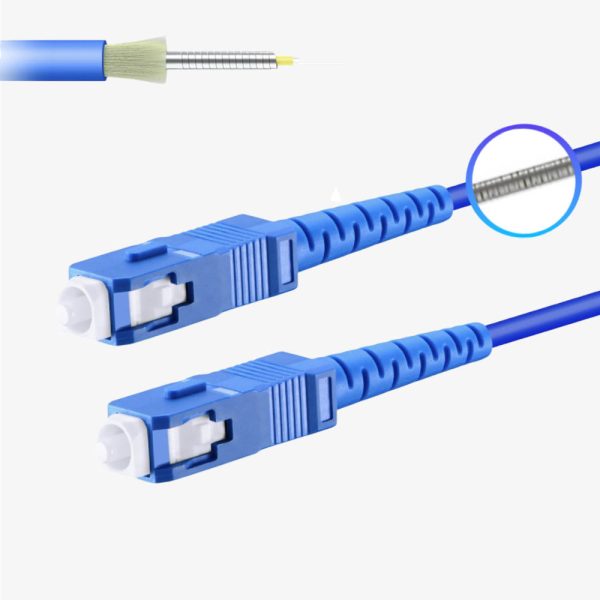

İki LC UPC port arasında LC UPC–LC UPC; bir LC UPC portla SC UPC panel arasında LC UPC–SC UPC ürün seçilir. SC tarafı APC ise bu bağlantı için LC UPC–SC APC seçeneği bulunur. İki SC port arasındaki bağlantılarda da SC UPC–SC UPC ve SC APC–SC APC modeller yer alır. Bu uç eşleşmeleri simplex ve duplex ürünlerde listelenir.

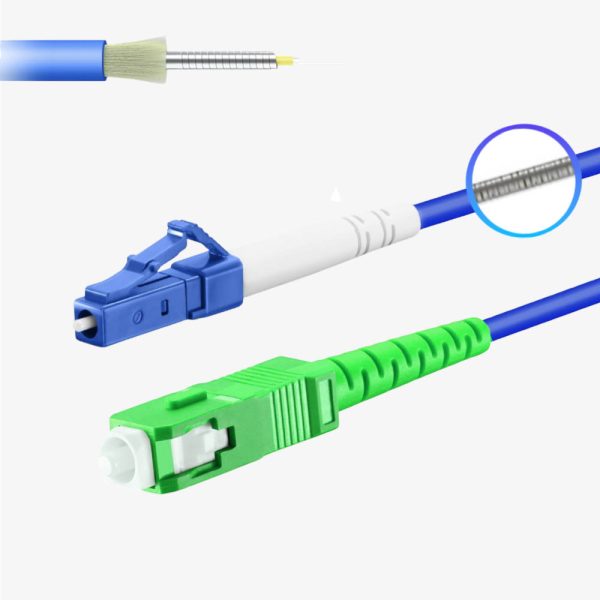

Karışık uçlu LC UPC–SC APC kabloda iki uç birbirine takılmaz; her biri kendi bağlantı noktasına gider. LC UPC ucu LC UPC düzenine, SC APC ucu SC APC düzenine bağlanır. Bir kablonun iki ucunda farklı parlatma bulunabilmesi, APC ile UPC yüzeylerin karşılıklı eşleştirilebileceği anlamına gelmez.

Simplex mi duplex mi gerekli?

Simplex patch cord tek fiber taşır. Duplex patch cord iki fiberi aynı bağlantı düzeninde taşır; yaygın iki fiberli iletimde gönderme ve alma yolları bu iki damara ayrılır. Hangi yapının gerektiğini cihaz portu ve proje bağlantı şeması belirler. Dış çap veya zırhlı görünüm üzerinden fiber adedi tahmin edilmez.

Duplex bağlantıda iki ucun yönünü ve port etiketlerini kontrol edin. Tek fiber kullanan bir cihaz düzenini, sırf iki fiber var diye duplex kabloyla farklı bir sisteme dönüştürmek mümkün değildir. Aynı şekilde hat hızını belirleyen unsur yalnızca kablonun zırhlı olması değildir; aktif cihazlar ve toplam optik hat da değerlendirilir.

G657A2 OS2 neyi anlatır?

OS2 single mode fiber sınıfını, G657A2 ise bükülmeye duyarlılığı azaltılmış fiber ailesini belirtir. Bu gruptaki single mode ürünlerde bu bilgiler birlikte kullanılır. G657A2 olması, kurulum sırasında kablonun katlanabileceği veya keskin kenara bastırılabileceği anlamına gelmez. Hareketli ve sabit kullanım sınırları ürünün teknik verisine göre uygulanır.

OM3 ya da OM4 multimode altyapı için yalnızca konnektör şekli aynı diye OS2 ürün seçmeyin. Mevcut paneldeki pigtailin, ana kablonun ve cihazın fiber tipi kontrol edilmelidir. Multimode veya farklı uç kombinasyonları için fiber optik patch cord kategorisindeki seçenekleri karşılaştırabilirsiniz.

Çelik zırh ile dış ortam uygunluğu ayrı konulardır

Metal koruyucu katman kablonun yapısal özelliklerinden biridir. Dış ortamda kullanılabilirlik ise su, güneş, sıcaklık, montaj biçimi ve konnektör korumasıyla birlikte ele alınır. Bir kabloyu sadece zırhlı olduğu için doğrudan toprağa gömme veya açıkta bırakma kararı verilmez. Projenin koşullarıyla seçilen ürünün açıklaması ve föyü eşleştirilmelidir.

LSZH, düşük duman ve halojensiz kaplama tanımıdır; su geçirmezlik sınıfı değildir. Çok damarlı saha bağlantısı veya breakout yapı gerektiğinde dış ortam patch cord grubunu ayrıca inceleyin. Böylece koruma beklentisiyle kablonun gerçek yapısı aynı plana oturur.

Çelik zırhlı patch cord siparişinde uçları iki taraftan okuyun: LC LC patch cord iki LC port, LC SC patch cord farklı LC ve SC portlar, SC SC patch cord iki SC port içindir. SC APC patch cord gereken uçta karşılık da APC olmalıdır; UPC yüzeyle bağlantı kurulmaz.

Kurulum güzergâhı ve boy seçimi

Kabloyu metal kenara sürtünmeyecek ve konnektörü yük altında bırakmayacak şekilde yönlendirin. Boyu hesaplarken panel ile cihaz arasındaki gerçek kablo yolunu ve erişim payını kullanın. Zırhlı yapı, kablonun zorlanarak çekilmesi veya sıkı bir düğüm gibi toplanması için gerekçe değildir.

Bağlantıdan önce uçları kontrol edin, temizleyin ve kurulumdan sonra ölçümü tamamlayın. Uç tipi, fiber sayısı, boy ve teslim edilen parçaları ürün sayfasından doğrulayın. Mekanik koruma yerine yoğun kabinde daha toplu LC duplex düzeni aranıyorsa uniboot patch cord diğer bir seçimdir; iki yapıyı özel patch cord ana kategorisinde birlikte karşılaştırabilirsiniz.
