Duplex Fiber Optik Patch Cord – 2 mm Standart Modeller

Kabinet içinde iki fiberli bir bağlantı kurarken yalnız port adını bilmek yeterli değildir. Uçların hangi sırayla bağlanacağı, kablonun düzenleyiciden nasıl geçeceği ve cihazın hangi fiber sınıfını desteklediği de seçimde rol oynar. Bu kategoride iki fiberli bağlantılar için duplex patch cord seçeneklerini bulabilirsiniz. LC, SC, FC, ST ve LSH uçlarını fiber sınıfı ve metrajla birlikte karşılaştırın; 2 mm dış çap bilgisini ise kablo yerleşimini planlarken kullanın.

2 mm ifadesi dış çap bilgisidir; iki fiber anlamına gelmez. Fiber adedini gösteren tanım duplex’tir. Aynı şekilde bir kablonun 3 mm olması, üç fiber taşıdığını veya 2 mm modele göre daha yüksek hız sunduğunu göstermez. Uygun modeli seçerken çapı, fiber sayısını ve optik özellikleri ayrı okuyun.

Duplex bağlantıda Tx ve Rx yönlerini kontrol edin

Çift fiber kullanan optik bağlantıda gönderme ve alma yollarının karşı uçta doğru eşleşmesi gerekir. Mevcut kabloyu değiştirirken yalnız “uçlar LC” diyerek sipariş vermek yerine fiber sınıfını, cila tipini ve duplex yapıyı da belirtin. Değişimden önce kablonun iki ucunu etiketlemek, komşu bağlantıların karışmasını önler.

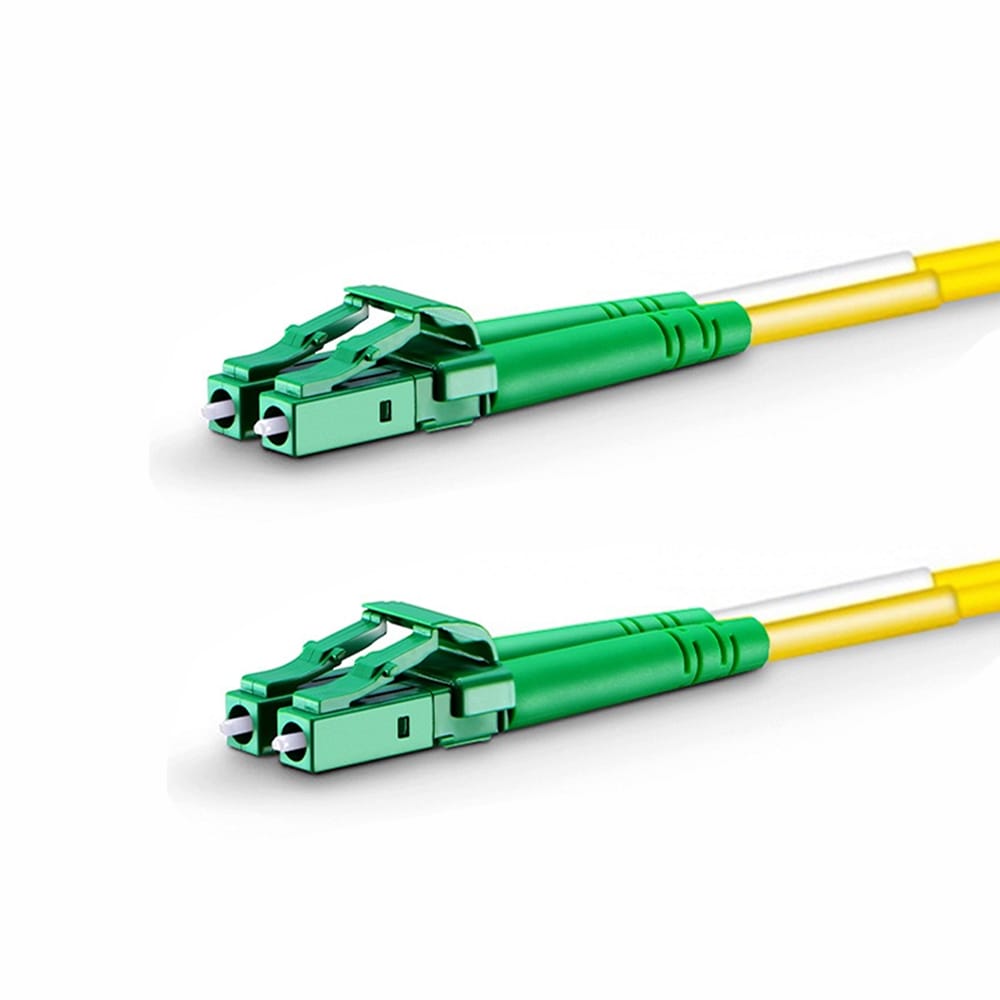

LC–LC patch cord, LC uçlu iki bağlantı noktası arasında değerlendirilir. SC–LC patch cord ise portları farklı olan iki tarafı bağlar. Buradaki uç isimleri bir hız standardı değildir. Örneğin LC/UPC–LC/UPC bir ürünü single mode veya multimode olarak seçmek, bağlanacağı optik modüle göre belirlenir.

Single mode ve OM sınıflarını aynı siparişte karıştırmayın

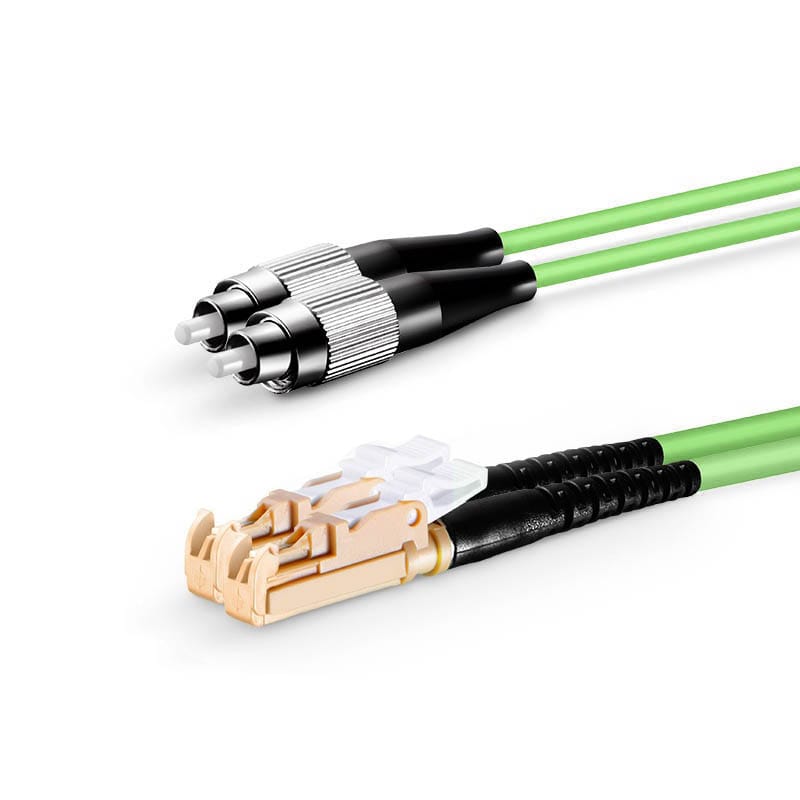

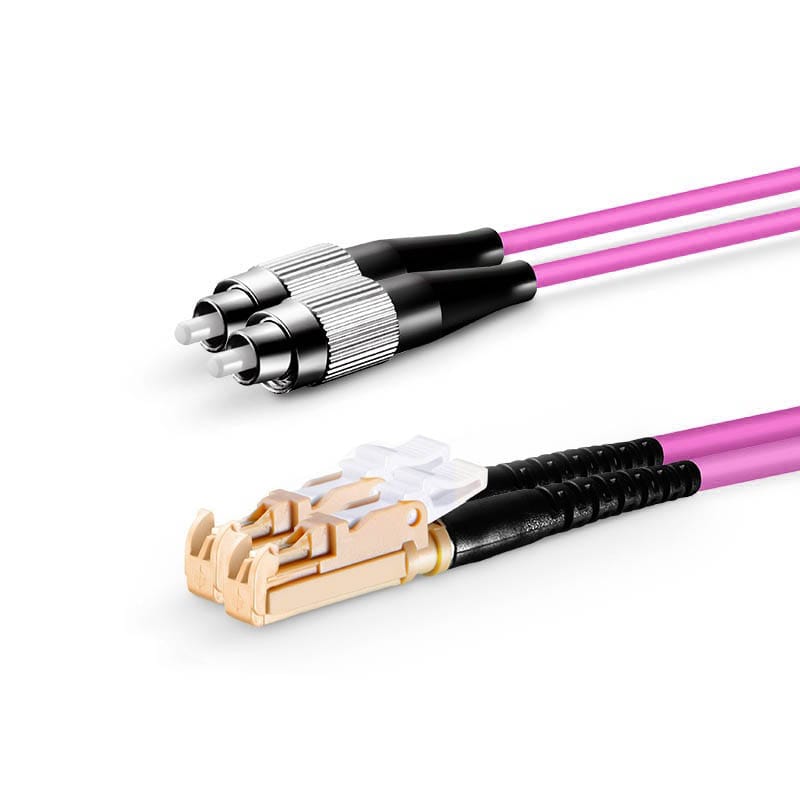

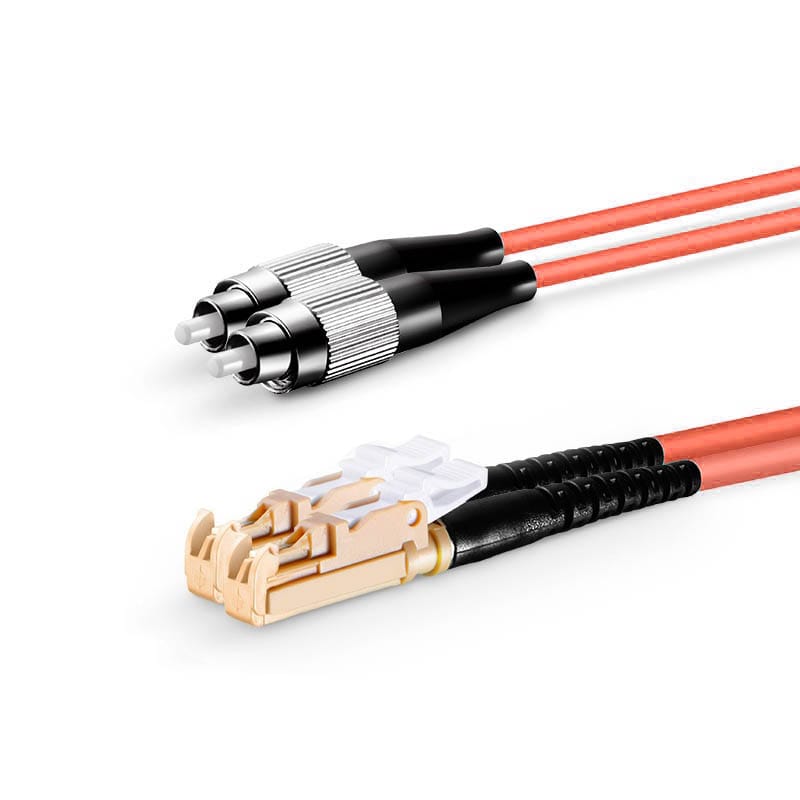

Bu grupta single mode ve OM1, OM2, OM3, OM4, OM5 multimode modeller bulunur. OM1 62,5/125 µm, OM2 ve sonraki OM sınıfları ise 50/125 µm fiber ailesindedir. Mevcut hatta ek bağlantı yaparken yalnız “multimode” ifadesiyle yetinmeyin; sınıfı da kontrol edin. Daha yüksek OM numarası, cihazdaki optik modülün desteklediği hızı kendiliğinden değiştirmez.

Single mode duplex patch cord seçerken de iki fiberli yapıyı fiber standardından ayrı değerlendirin. Single mode, tek fiber anlamına gelmez. İki yol kullanan bir arayüz için tek fiberli simplex ürün seçmek, konnektör gövdesi uyuyor olsa bile bağlantı ihtiyacını karşılamaz.

APC–UPC eşleşmesini iki uç için ayrı yazın

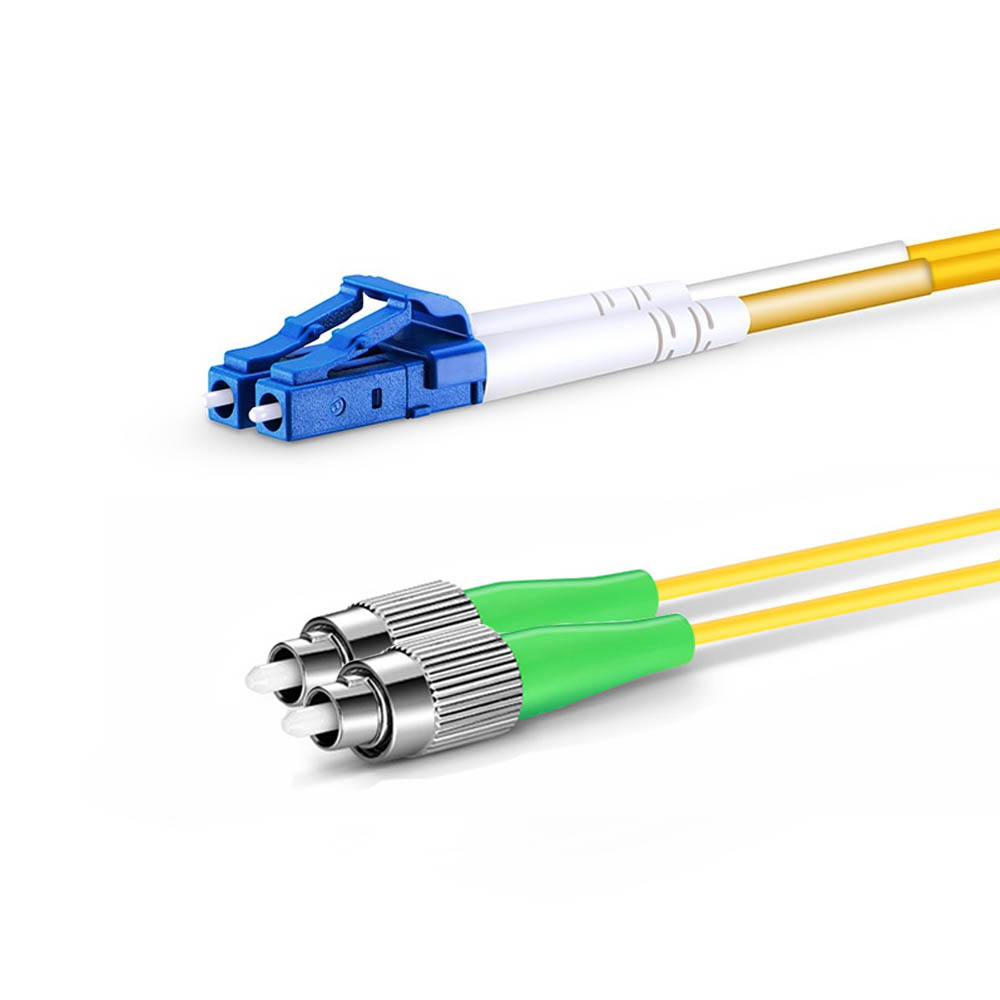

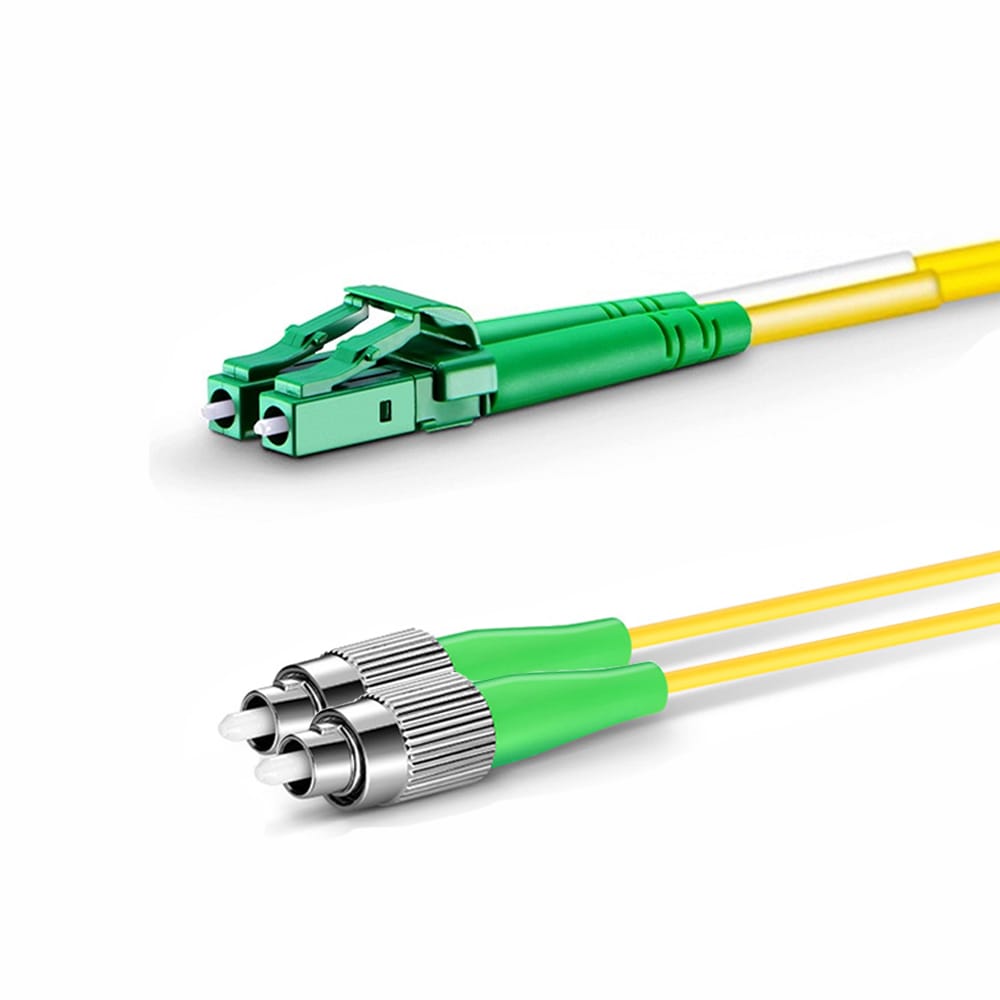

APC ve UPC, konnektörün temas yüzeyini tanımlar. Doğrudan karşılaşan yüzeylerin uygun cila tipinde olması gerekir. Öte yandan bir patch cordun iki ucunun farklı cilada olması mümkündür: örneğin SC/APC tarafı SC/APC porta, LC/UPC tarafı LC/UPC porta bağlanır. Bu durum APC ile UPC yüzeylerin aynı adaptörde karşılaştırılması anlamına gelmez.

Ürün ailesinde LC, SC, FC, ST ve LSH bağlantılarıyla karşılaşılır. FC ucun vidalı, ST ucun bayonet, LC ve SC gövdelerin farklı sabitleme düzenlerine sahip olduğunu dikkate alın. Dar bir panelde konnektörün sökülebilmesi için gereken alan da kablo çapı kadar önemlidir. Adaptör gerekiyorsa fiber optik adaptör grubundan karşı portla eşleşen modeli seçin.

Kablo düzenleyicide yer açmak yalnız ince kablo seçmek değildir

2 mm yapı, güzergâhtaki yer ihtiyacını değerlendirirken kullanılan bilgilerden biridir. Ancak düzenleyiciyi fazla doldurmak, keskin dönüşler bırakmak veya kabloları çok sıkı bağlamak uygun bir yerleşim sağlamaz. Konnektör çıkışından itibaren kablonun rahat dönmesi ve her bağlantıya bakım için erişilebilmesi gerekir.

LSZH kılıf bilgisi bulunan üründe bu tanım düşük dumanlı, halojensiz yapıyı ifade eder. Dış ortam dayanımı veya belirli bir yangın performans sınıfı yerine geçmez. Harici cihaz bağlantılarında standart kabinet içi ürünü otomatik olarak kullanmak yerine, dış ortam patch cord seçeneklerini ilgili teknik şartlarla karşılaştırın.

Bir LC port ile SC panel arasında LC SC patch cord kullanılır. Aynı duplex bağlantı ailesinde OM3 patch cord ve OM4 patch cord seçenekleri multimode altyapıya; single mode patch cord ise uygun single mode porta yöneliktir. Multimode patch cord seçimini mevcut ana kablonun OM sınıfıyla birlikte yapın.

Uzunluğu ve fiyatı aynı özelliklerle karşılaştırın

İki portun arasındaki düz mesafeye, kablo yöneticisinden geçişi ve gerekli bakım payını ekleyin. Çok uzun bir kablonun fazlasını panelin önüne yığmak, etiketleri ve bağlantı noktalarını kapatabilir. Metrajı güzergâha göre seçmek, daha düzenli bir bakım alanı bırakır.

Fiyat karşılaştırmasının eşit olması için uç kombinasyonu, APC/UPC, fiber sınıfı, duplex yapı ve uzunluk aynı olmalıdır. İngilizce belgelerde çift fiberli yapı duplex fiber patch cable olarak da tanımlanır. Tek fiberli standart seçenekler için 3 mm fiber optik patch cord grubuna; bütün yapıların farkları için patch cord ana kategorisine geçebilirsiniz.
