Fiber optik pigtail: kablonun ek noktasından bağlantı portuna

Fiber optik pigtail, bir ucunda hazır konnektör bulunan, diğer ucu fiber kabloya ek yapmak için açık bırakılan sonlandırma parçasıdır. Sahadan gelen kabloyu ODF, patch panel veya sonlandırma kutusundaki adaptöre taşır. İki ucunda da konnektör bulunan patch cord ile aynı işi yapmaz: pigtailin açık ucu ek kasetinde sonlandırılır; konnektörlü ucu panelde erişilebilir bir bağlantı oluşturur.

Bu kategoride tek bir hattın bakımında kullanılan simplex pigtail seçenekleriyle, çoklu sonlandırmalarda damar takibini kolaylaştıran 12 renkli pigtail setlerini birlikte inceleyebilirsiniz. SC, LC, FC, ST ve LSH arayüzleri; OS2 single mode ve OM1, OM2, OM3, OM4 multimode seçenekleri farklı altyapılara hitap eder. Her konnektörün her fiber sınıfında bulunduğunu varsaymadan ürünün kendi bilgilerini kontrol edin.

SC, LC, FC, ST ve LSH pigtail arasından nasıl seçilir?

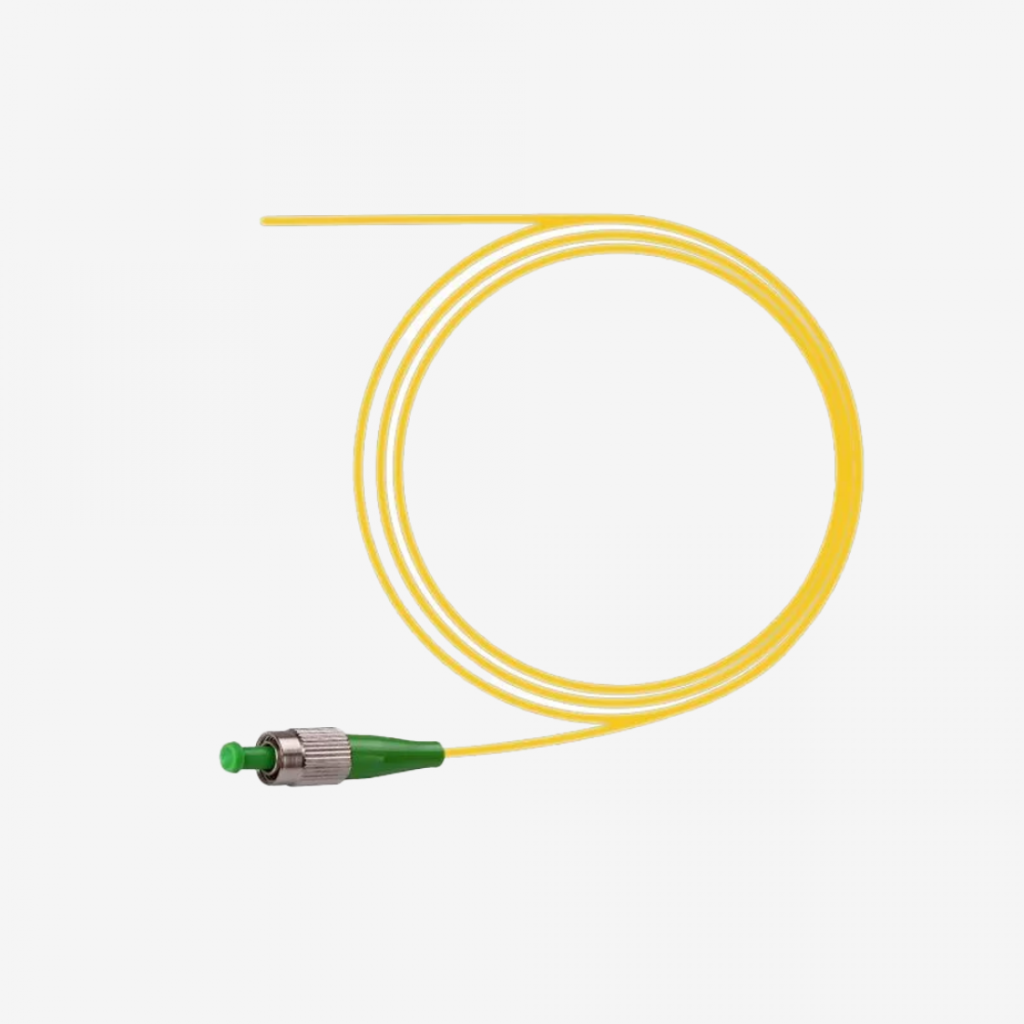

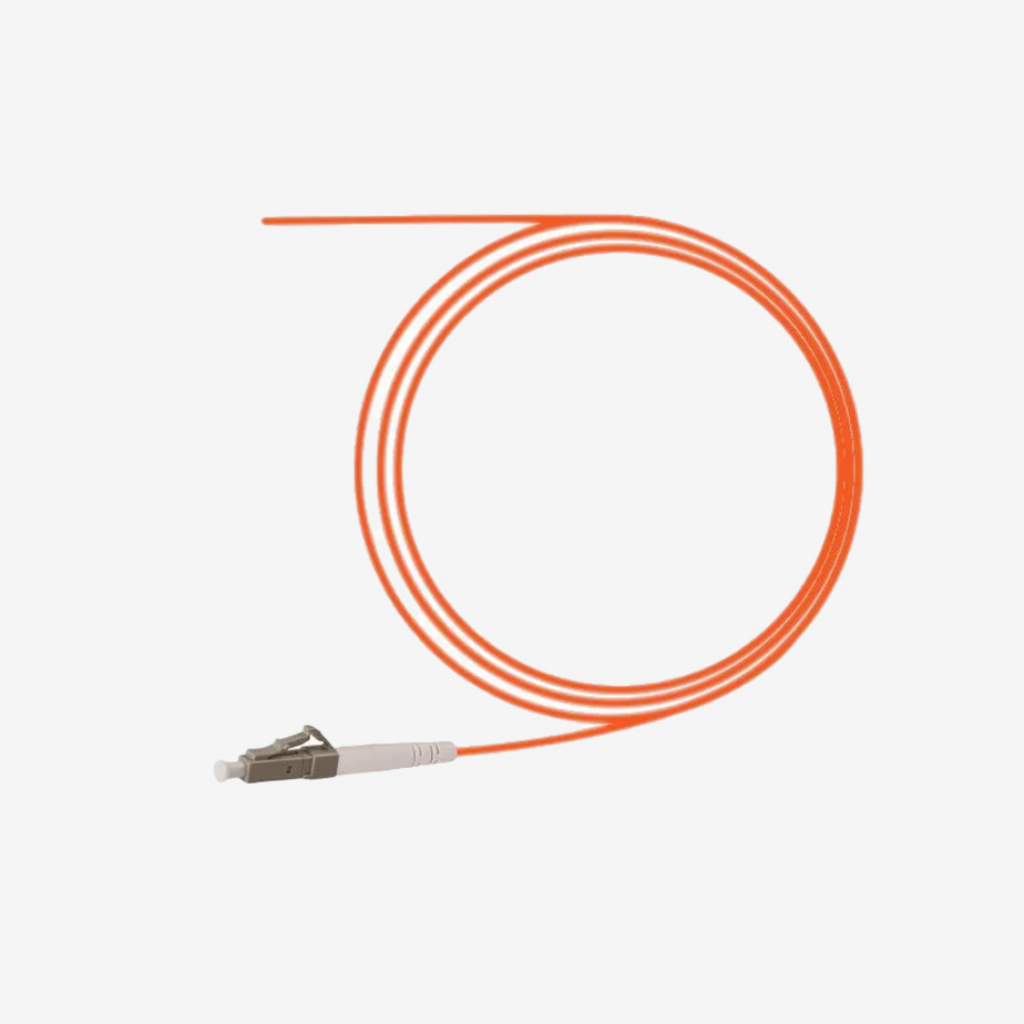

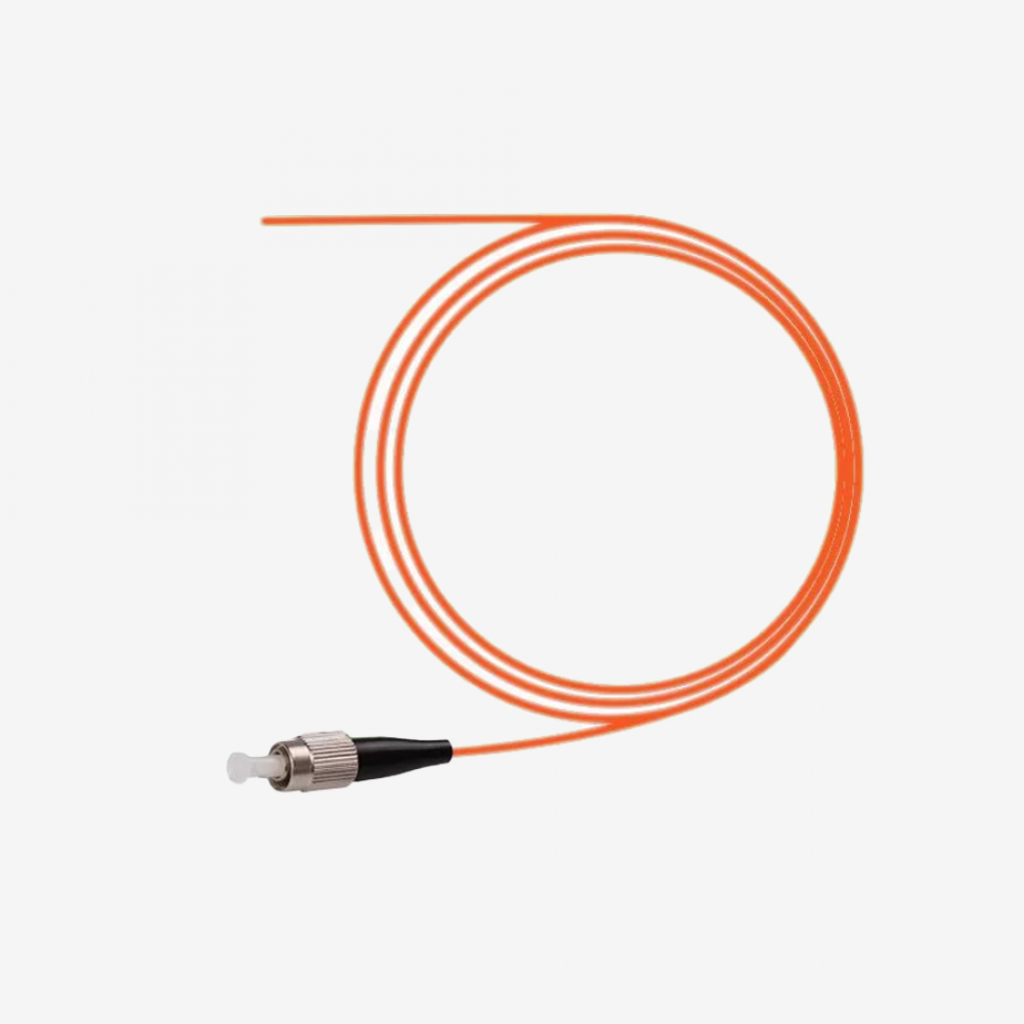

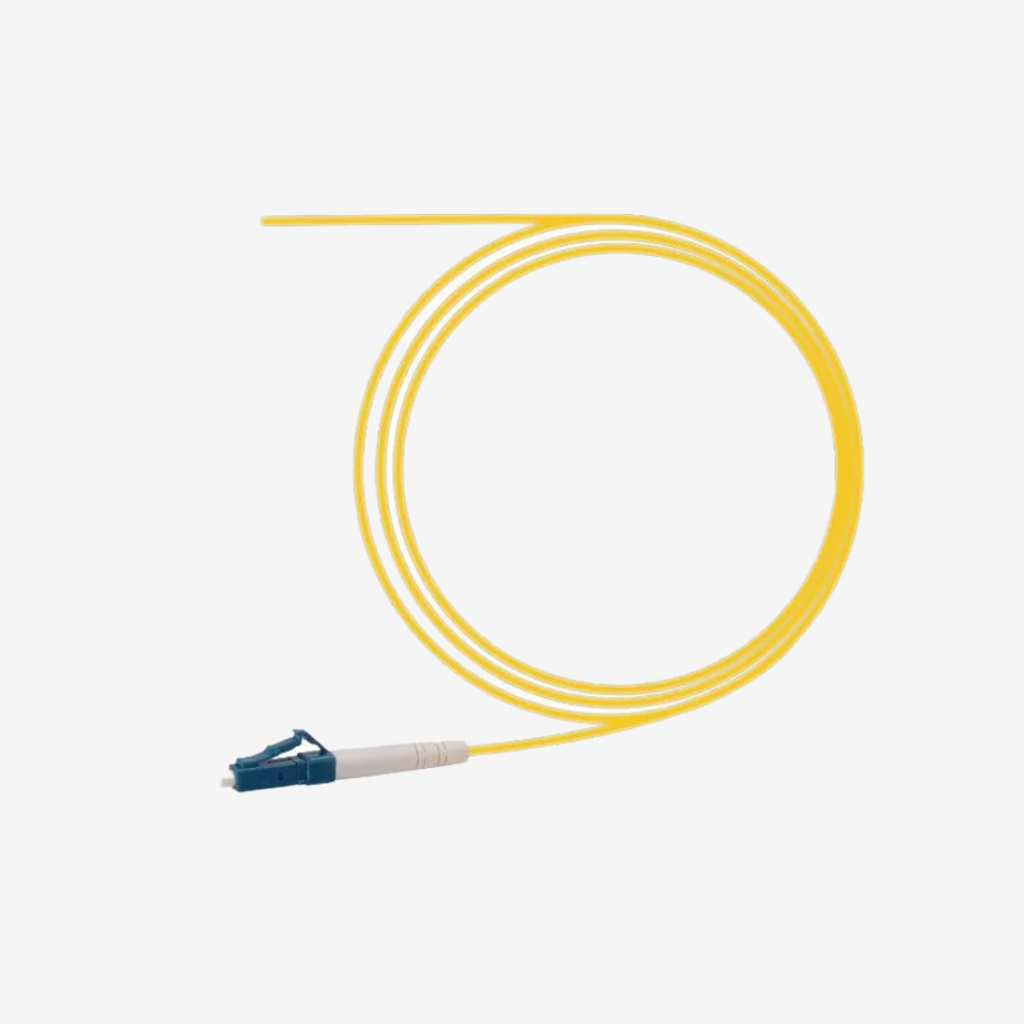

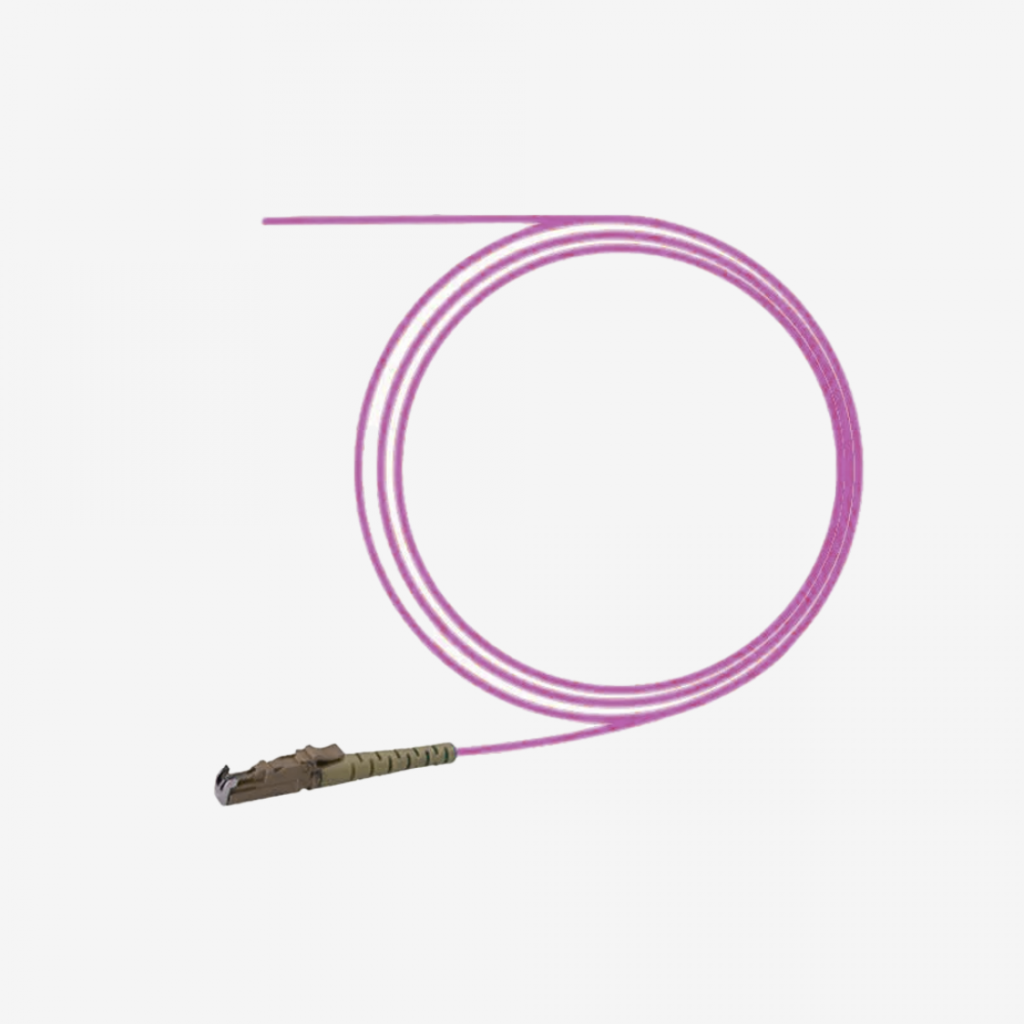

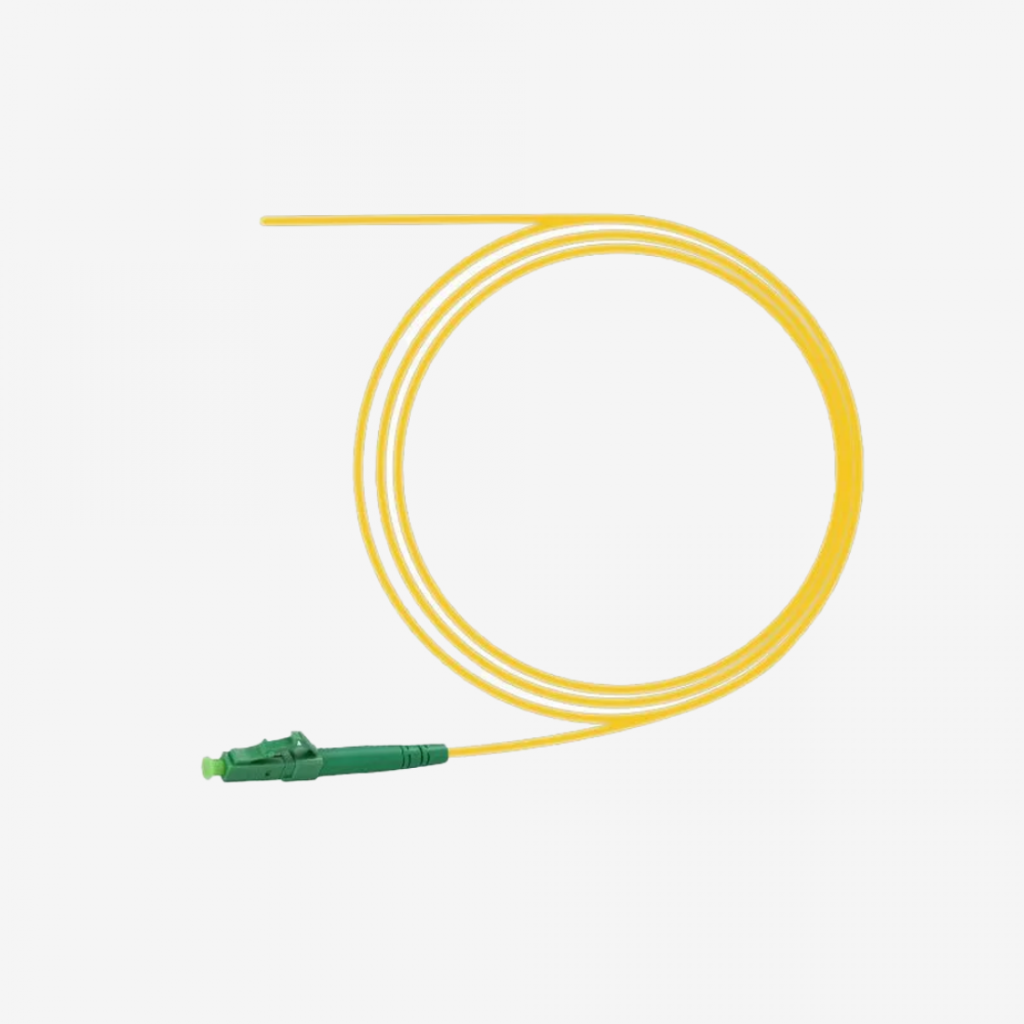

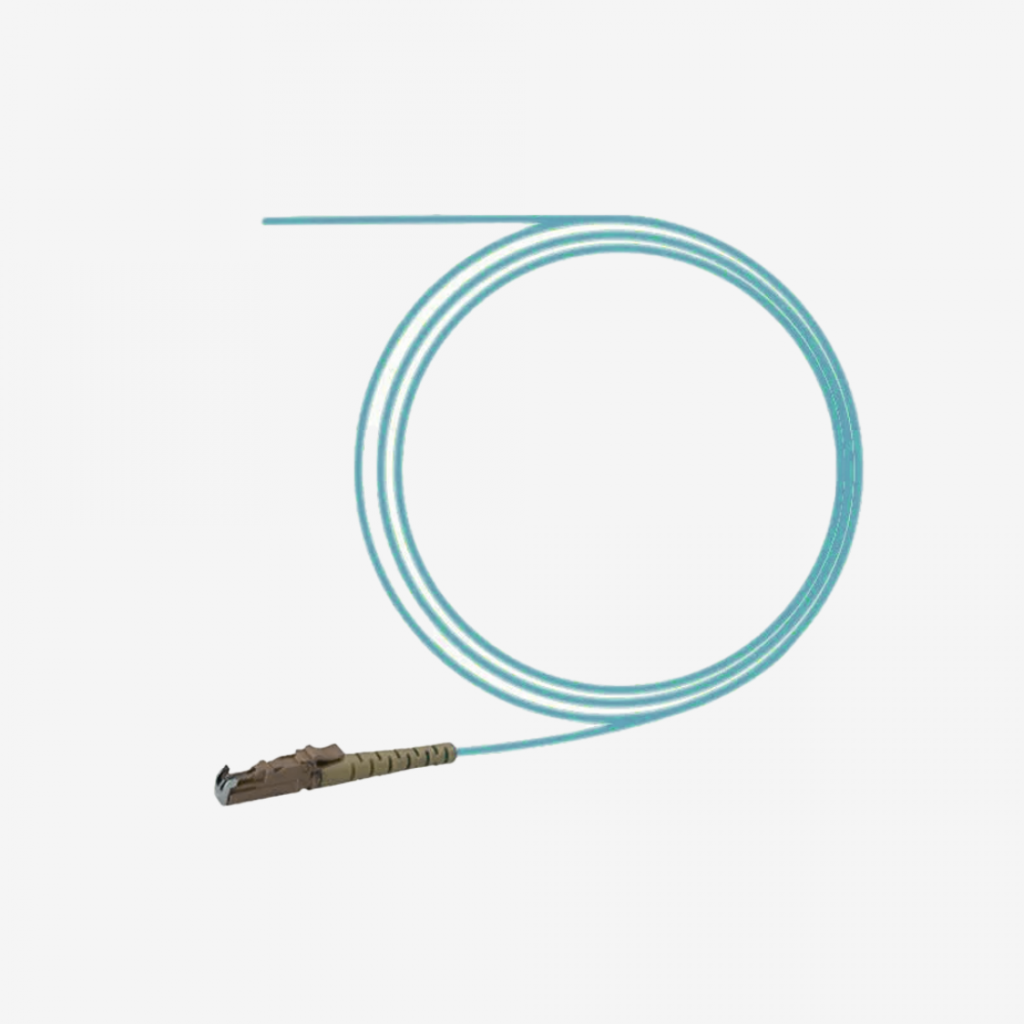

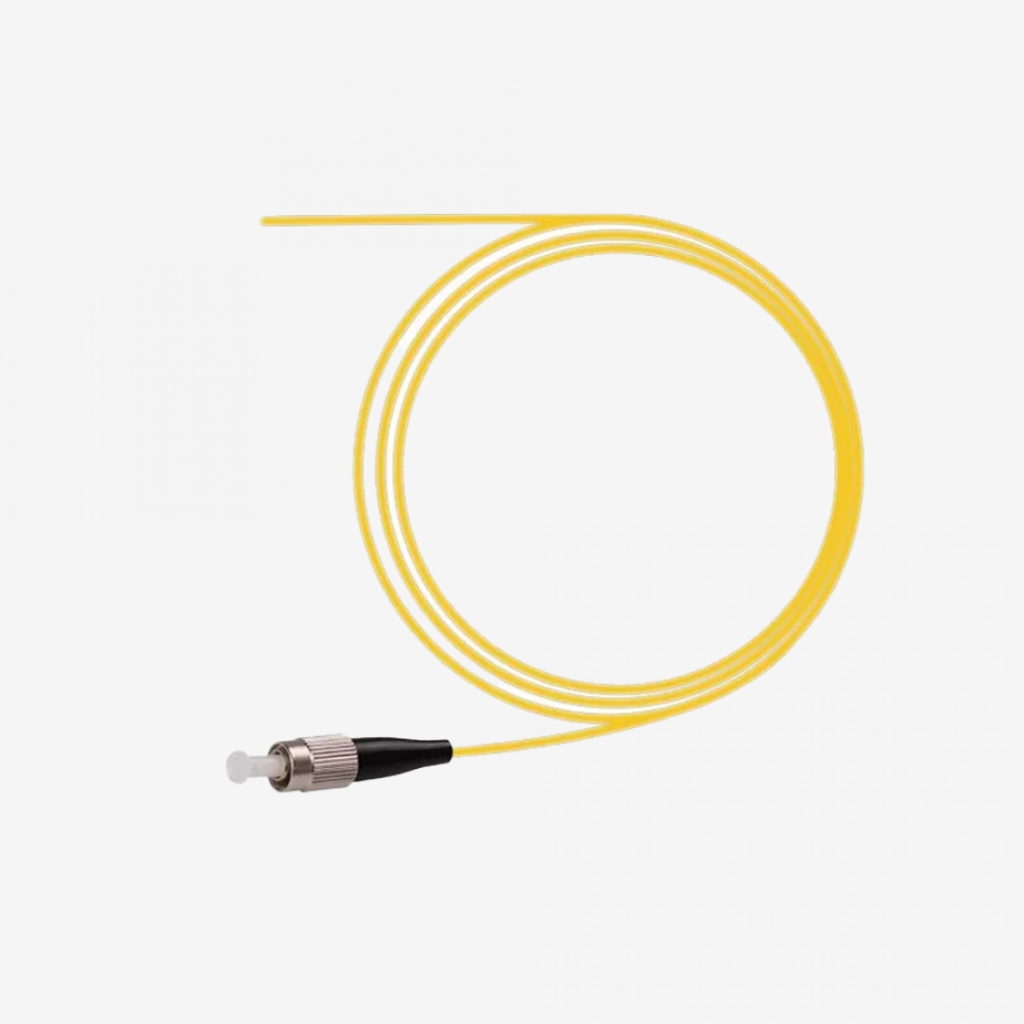

İlk bakılacak yer kablonun geldiği panelin adaptörüdür. SC pigtail, SC bağlantı noktalarına; daha küçük gövdeli LC pigtail ise LC adaptörlere bağlanır. FC uç vidalı, ST uç bayonet kilitli yapıdadır. LSH, E2000 adıyla da aranan, koruyucu kapaklı bağlantı ailesidir. Bir konnektörün panele fiziksel olarak oturması tek başına yeterli değildir; fiber tipi ve uç parlatması da mevcut hatla eşleşmelidir.

Örneğin SC/APC adaptörlü bir FTTH sonlandırmasında SC UPC pigtail seçmek doğru olmaz. Mevcut LC/UPC multimode bir paneli tamamlarken de yalnızca “LC pigtail” yazısına bakarak OS2 ürüne yönelmemek gerekir. Siparişten önce adaptörün tam adını, kablo üzerindeki fiber sınıfını ve gereken adedi birlikte not etmek yanlış ürün seçimini azaltır.

APC ve UPC farkı neden önemli?

UPC ile APC, konnektörün optik temas yüzeyinin parlatma biçimini belirtir. APC açılı temas yüzeyine sahiptir; UPC farklı bir yüzey geometrisi kullanır. APC ile UPC uçlar birbirine eşleştirilmez. Yeşil gövde APC, mavi gövde single mode UPC için yaygın bir işarettir; yine de renk, ürün üzerindeki işaretin ve teknik bilginin yerini tutmaz. Multimode uçlarda farklı renklerle karşılaşılabilir.

Single mode OS2 ve multimode pigtail

Single mode pigtail seçeneklerinde G657A2 fiber ve OS2 sınıfı bilgilerini ürünlerde görebilirsiniz. G657A2, bükülmeye duyarlılığı azaltılmış single mode fiber ailesini tanımlar; bu özellik kablonun keskin kıvrımlarla yerleştirilebileceği anlamına gelmez. Kutu içindeki dönüşlerde ürünün bükülme sınırları ve ek kasetinin yerleşimi dikkate alınmalıdır.

Multimode tarafta OM1, 62,5/125 µm; OM2, OM3 ve OM4 ise 50/125 µm fiber yapısıyla ayrılır. OM3 pigtail veya OM4 pigtail seçimini mevcut kablonun sınıfına göre yapın. Daha yüksek sınıfta bir pigtail takılması, hattın kalanını kendiliğinden aynı sınıfa yükseltmez. İngilizce teknik listelerde bu ürünler “single mode fiber pigtail” ve “multimode fiber pigtail” olarak geçer.

Tekli ürün mü, 12 renkli set mi?

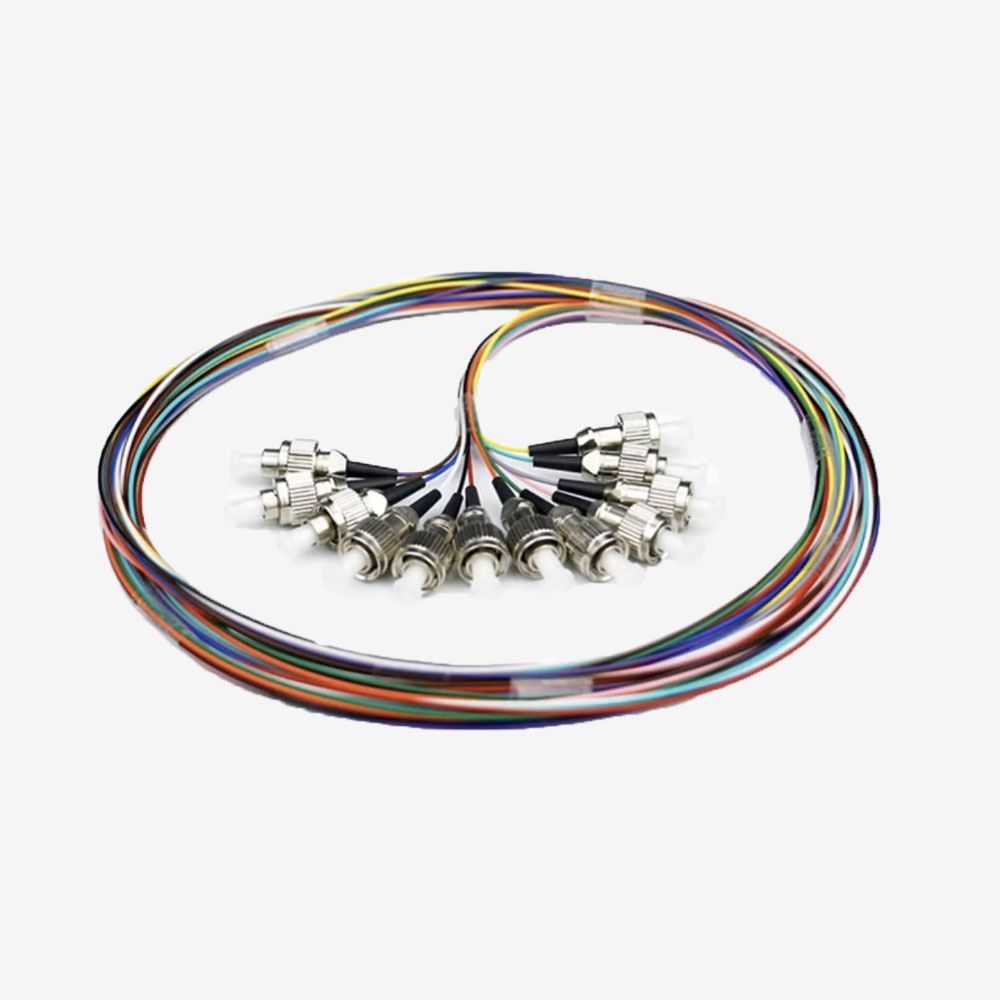

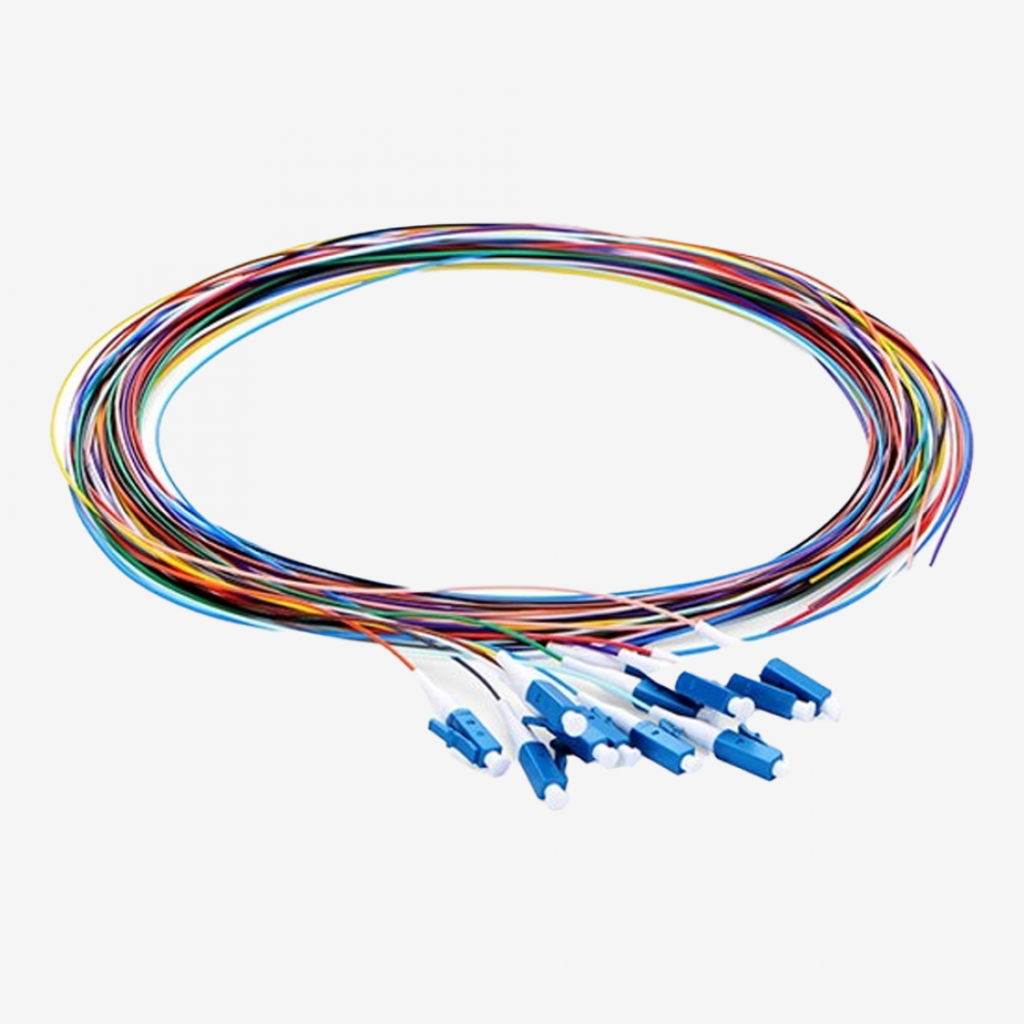

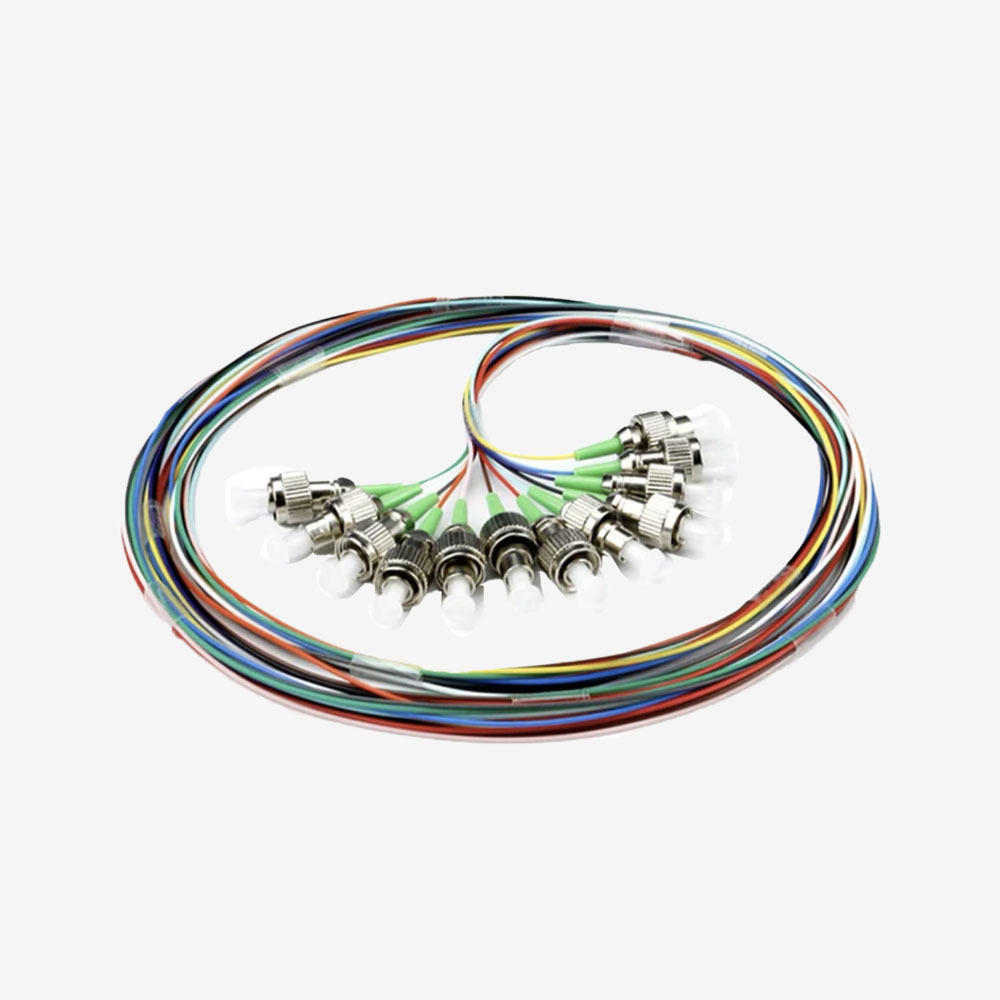

Hasarlı bir bağlantının yenilenmesinde veya az sayıda portun tamamlanmasında tekli ürün pratiktir. Birden fazla damarın aynı panelde sonlandırılacağı işlerde 12 renkli set, hangi pigtailin hangi fibere eklendiğini izlemeyi kolaylaştırır. Setin 12 adet olması, 12 duplex bağlantı sağladığı anlamına gelmez: her bir simplex pigtail bir fiberi sonlandırır. İki fiber kullanan bir duplex devrede iki adet gerekir.

Listelerde 0,9 mm buffer, LSZH kaplama, semi-tight buffer ve farklı uzunluk bilgileri bulunur. 0,9 mm ölçüsü cam çekirdeğin çapı değildir. Boy seçerken konnektör ile ek kaseti arasındaki yolu ve düzenli servis payını birlikte düşünün; gereğinden uzun lifleri dar bir alana sıkıştırmayın. LSZH ifadesi de ürünü tek başına dış ortam kablosu yapmaz.

SC APC pigtail, uygun SC APC adaptörlü bağlantının ek tarafını tamamlar. SC UPC modelle aynı konnektör ailesinde olması, temas yüzeylerinin karşılıklı eşleştirilebileceği anlamına gelmez.

Sonlandırmayı tamamlayan parçalar

Pigtail seçiminin ardından uygun fiber adaptörünü, fiber optik patch paneli ve ek koruyucuyu birlikte planlayın. Konnektör kapağını bağlantıya kadar kapalı tutun; ek ve bağlantı sonrası ölçümü tamamlayın. Kayıp değerleri, paket adedi ve ürünle verilen parçalar için seçtiğiniz pigtailin açıklamasını esas alın.
