MTP LC Kaset ve MPO LC Kaset Seçenekleri

MTP LC kaset, çok fiberli omurga bağlantısını panel önündeki ayrı LC bağlantılarına dağıtan modüldür. Bu kategoride 12 fiber, 24 fiber ve 2×12 fiber seçeneklerini; OM3, OM4, OM5 ve single mode modelleri karşılaştırabilirsiniz. Önce hattınızın fiber sınıfını ve ihtiyaç duyduğunuz LC bağlantı sayısını belirleyin, ardından panel uyumu ve polariteyi kontrol edin.

MPO Kaset, MTP Kaset ve MTP-LC Dönüşüm Kaseti

Ürün ararken MPO kaset, MTP kaset, MTP LC kaset veya MPO LC kaset isimleriyle karşılaşabilirsiniz. MTP-LC dönüşüm kaseti ifadesi de aynı tür dağıtım görevini anlatır. Bu adların benzerliği, bütün ürünlerin mekanik ve optik olarak birbirinin yerine kullanılabileceği anlamına gelmez. Arka konnektörün pin yapısı, fiber eşleşmesi ve panel serisi ayrıca karşılaştırılmalıdır.

Bu modülleri fiber ek kasetiyle karıştırmayın. Ek kaseti, kaynak yapılan fiberlerin ve ek koruyucularının düzenlenmesi için kullanılır. Buradaki ürünler ise MPO/MTP ve LC bağlantıları arasında hazır bir bağlantı düzeni sunar. Aradığınız parça kaynakların yerleştirileceği bir tepsiyse ürün türünü siparişten önce netleştirin.

12 Fiber mi, 24 Fiber mi, 2×12 Fiber mi?

12 fiber MTP kaset arıyorsanız “12 port” ifadesinin tekil fiber sayısı mı yoksa duplex port sayısı mı olduğunu kontrol edin. Örneğin altı LC duplex port toplam on iki fiber taşır. On iki LC duplex port içinse toplam yirmi dört fiber gerekir. Yalnızca ön yüzde görünen adaptör gövdelerini saymak doğru kapasiteyi bulmaya yetmez.

OM3, OM4, OM5 ve Single Mode Seçimi

OM3 kaset ve OM4 kaset seçenekleri multimode bağlantılarda değerlendirilir. OM5 veya single mode kaset seçerken de cihaz modülünün ve mevcut kablonun özellikleriyle başlayın. Daha farklı bir fiber sınıfı seçmek, mevcut hattın bütün bileşenlerini yükseltmez. Hız ve mesafe için uç cihazlar, toplam kablo uzunluğu ve optik kayıp birlikte hesaplanmalıdır.

Karşılaştırmaya 12 fiber OM3 modelden veya 6 LC duplex portlu OM4 modelden başlayabilirsiniz. Her ürünün teknik tablosunda fiber sınıfını, LC port sayısını ve arka bağlantısını ayrı ayrı inceleyin.

MTP Patch Panel ve Kaset Birlikte Planlanmalı

Kaset, tek başına tamamlanmış bir rack panel değildir. MTP patch panel gövdesini seçerken modül yuvasını, sabitleme biçimini ve ihtiyaç duyduğunuz kaset adedini kontrol edin. Aynı 19 inç rack ölçüsünü kullanmak, farklı kaset serilerini birbirine uyumlu hale getirmez. Ön LC kablolarına erişim ve arka trunk kablonun dönüş alanı da planın parçasıdır.

Polarite ve Sipariş Bilgileri

A, B ve C polarite seçeneklerini trunk kablo ve karşı uç bağlantısıyla birlikte değerlendirin. Pimli veya pimsiz konnektör seçimi de ayrıca doğrulanmalıdır. Sipariş talebinizde fiber sınıfı, toplam fiber adedi, LC duplex port sayısı, panel modeli ve polarite bilgisini paylaşmanız yeterli başlangıcı sağlar. Mevcut sisteme ekleme yapıyorsanız eski kasetin kodunu da FiberStor ekibine iletebilirsiniz.

MPO LC kaset optik gücü böler mi?

Hayır. Bu modül, çok fiberli bir konnektördeki ayrı fiber yollarını ön taraftaki LC bağlantılarına taşır. Bir fiberin gücünü birden çok aboneye paylaştıran PLC splitterden farklıdır. Ürün adındaki “dönüşüm” de dalga boyunu veya cihaz protokolünü değiştiren aktif bir çevirici anlamına gelmez. Bağlı cihazların optik arayüzleri birbirine uygun olmalıdır.

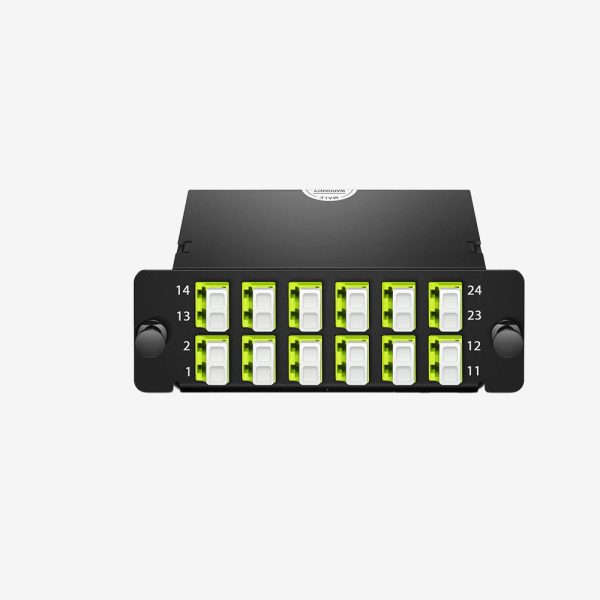

6 port MTP LC kaset ifadesinde LC duplex port kastediliyorsa toplam 12 fiber; 12 port MTP LC kaset ifadesinde ise toplam 24 fiber söz konusudur. OM3 MTP LC kaset, OM4 MTP LC kaset ve OS2 MTP LC kaset seçenekleri mevcut fiberle eşleştirilir. Polarity B, bağlantı planında doğrulanması gereken bir polarite düzenidir; sadece fiber sınıfından çıkarılamaz.

Mevcut bir omurgaya yeni kaset eklerken

Önce trunkın arka uç tipini ve kaç fiberli gruplarla geldiğini kaydedin. Ardından ön tarafta kaç LC duplex bağlantıya ihtiyaç duyduğunuzu hesaplayın. Örneğin iki ayrı 12 fiber trunk grubuyla çalışıyorsanız, tek 24 fiber arka konnektör kullanan bir modeli yalnız toplam fiberi aynı diye seçmeyin. 2×12 düzenini ve bağlantı şemasını karşılaştırın.

LC kablolarının takılıp çıkarılabileceği ön alanı ve arka trunkın dönüşünü birlikte kontrol edin. Kaset sabitlenirken kablonun konnektöre yük bindirmemesi gerekir. Mevcut düzenin fotoğrafı, panel modeli ve port planıyla ilerlemek; yalnız “OM3 kaset” veya “12 port kaset” gibi eksik bir sipariş tarifinden daha açık bir eşleştirme sağlar.

Ön tarafta kullanılacak LC uçlu patch cord seçimini aynı fiber sınıfı ve cila türüyle tamamlayın. Diğer parçalara dönmek için MTP/MPO ana kategorisindeki kaset ve panel karşılaştırmasını kullanabilirsiniz.
