Açıklama

MTP LC Kaset OM5, 12 Fiber: MPO12OM5-B

Fibline MPO12OM5-B, OM5 multimode kablolamada altı çift LC bağlantısını tek MPO/MTP arayüzünde toplamak için kullanılan MTP LC kaset modelidir. Ön yüzde altı LC UPC duplex port bulunur; toplam kapasite 12 fiberdir. Lime yeşili adaptörlü bu modelin arka bağlantısı pimli, polaritesi Type B’dir.

Bu ürünü değerlendirirken ilk soru, projenizde kaç bağlantı çifti gerektiğidir. Ardından trunk kablonun arayüzünü ve kasetin yerleştirileceği paneli belirleyin. Aynı renk ve benzer gövde, parçaların birbirinin yerine kullanılabileceğini göstermez. Özellikle mevcut bir kurulum için yedek alınacaksa ürün kodunu bağlantı şemasıyla birlikte kaydetmek gerekir.

OM5 MTP Kaset Teknik Tablosu

Bilgi MPO12OM5-B
Marka Fibline
Fiber sayısı 12
Fiber sınıfı OM5 multimode 50/125
Ön portlar 6 LC UPC duplex, lime yeşili
Arka port 1 MPO/MTP, pimli
Polarite Type B
Konnektör yapısı Zirconia ceramic
Gövde Kaset

6 Port LC Kaset ile Devre Planlaması

Duplex bağlantı iki fiberden oluşur. Bu üründe altı duplex port, on iki tekil fiber ucuna erişim verir. Katalogda “12 fiber” yazmasını on iki duplex port olarak yorumlamayın. Cihaz tarafında iki fiber kullanan bağlantılar planlanıyorsa kullanılabilir çift sayısı altıdır; farklı optik mimariler için cihazın fiber kullanım düzeni ayrıca değerlendirilmelidir.

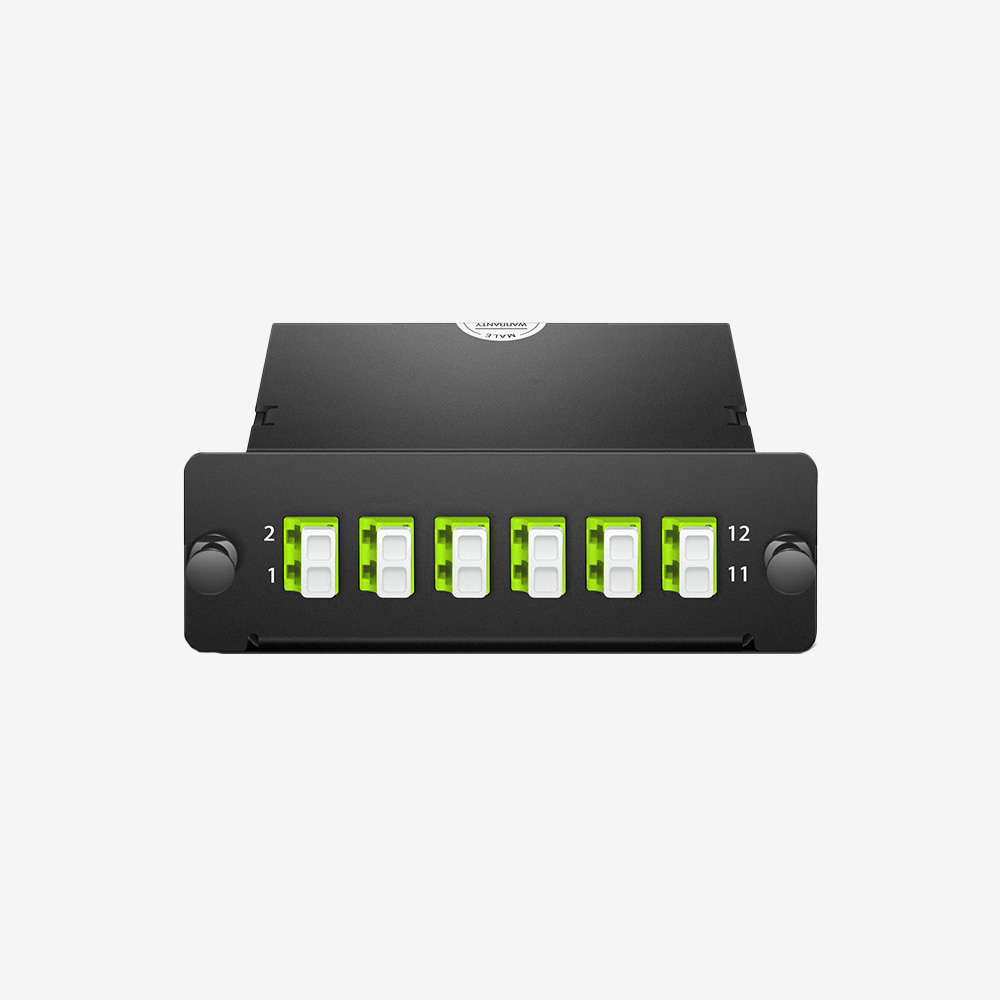

Her çift için panel konumunu, karşı kabin numarasını ve cihaz bağlantısını aynı çizelgede tutabilirsiniz. Başlangıçta kullanılmayacak çiftleri de bu çizelgeye ekleyin. Böylece daha sonra bir bağlantı eklendiğinde boş portun hangi arka fibere karşılık geldiği yeniden araştırılmak zorunda kalmaz. Fotoğraftaki numaralar, kayıt tutmayı kolaylaştıran fiziksel işaretlerdir.

12 Fiber MTP Kaset İçin Doğru Arka Bağlantı

Üretici kaydında bir adet pimli MPO/MTP arka port belirtilir. Trunk ucunun pin durumu ve fiber sayısı bu arayüzle eşleşmelidir. Piyasadaki farklı markalar aynı kapasitede pimsiz arka bağlantılı ürünler de sunabilir; yalnızca “OM5, 12 fiber” bilgisiyle alternatif seçmeyin. Pin yapısı ve panel ailesi de karşılaştırma listesinde bulunmalıdır.

MPO LC kaset ve MTP dönüşüm modülü adlarıyla yapılan aramalarda kablolu fanout ürünleri de karşınıza çıkabilir. Buradaki ürün kaset gövdeli bağlantı modülüdür. Dışarıda serbest LC uçları bulunan bir breakout kabloyla aynı montaj biçimine sahip değildir. Kurulum yerinizin kaset gerektirip gerektirmediğini panel planından kontrol edin.

OM5 Kaset, Optik Modül ve Hat Birlikte Çalışır

OM5 geniş bant multimode fiber sınıfını ifade eder. Kaset ise pasif bağlantı elemanıdır; veriyi işlemez, sinyal güçlendirmez ve hız dönüşümü yapmaz. SWDM veya başka bir uygulama için plan yapılırken aktif optiklerin dalga boyu, fiber ve kayıp bütçesi şartlarına bakılmalıdır. Bir parçada OM5 kullanılması, diğer kabloların özelliklerini değiştirmez.

Mevcut hattın envanterini çıkarırken trunk, ön bağlantı kabloları ve aradaki diğer modülleri ayrı ayrı not edin. Yükseltme kararı yalnızca kaset seçimine indirgenmemelidir. Sınıflar hakkında genel bilgi için multimode fiber rehberini okuyabilir, farklı ürünleri MTP/MPO kaset kategorisinde karşılaştırabilirsiniz.

MTP-LC Dönüşüm Kaseti Panelde Nereye Yerleşir?

MTP patch panel sisteminde taşıyıcı gövde ve kaset ayrı parçalardır. Bu MPO kaset için panel yuvasının ölçüsü, sabitleme biçimi ve kablo erişimi uygun olmalıdır. Panelin 19 inç racke takılması tek başına modül uyumunu kanıtlamaz. Kaset serisini ve panel modelini birlikte doğrulayın.

Ön kabloları düzenlerken LC mandallarını erişilebilir bırakın. Bakım sırasında yalnızca gerekli bağlantıya müdahale edebilmek için etiketleri birbirini örtmeyecek şekilde yerleştirin. Bağlantı kurulmadan önce uçların durumunu inceleyin ve gerekiyorsa uygun yöntemle temizleyin. Kullanılmayan portlarda koruyucu kapakları muhafaza edin; kabloların bükülme sınırlarını da gözetin.

Polarity B ve Yedek Model Seçimi

Polarity B bilgisi, bu kasetin trunk ve karşı uçla hangi bağlantı düzeninde kullanılacağını kontrol ederken dikkate alınmalıdır. Aynı serinin OM5 A modeli aynı fiber kapasitesine sahip olsa da bağlantı planı doğrulanmadan yedek olarak seçilmemelidir. Polarite, ürünün daha hızlı veya daha yavaş olduğunu gösteren bir derece değildir.

Devreye alma sırasında fiber eşleşmesini ve projenin öngördüğü optik ölçümleri kayıt altına alın. Yedek stok etiketinde MPO12OM5-B kodu ile Type B bilgisinin birlikte bulunması sonraki bakımda karışıklığı azaltır. Mevcut ekipmanla eşleşme için panel ve kablo kodlarını ekibimizle paylaşabilirsiniz.
