12 Fiber MPO/MTP LC Kaset OM5 Polarity C

LC kaset OM5: 12 fiberi altı bağlantı noktasında düzenleyin

Fibline MPO12OM5-C, OM5 multimode omurganın LC bağlantılara ayrıldığı noktada kullanılan bir MPO LC kasettir. Ön tarafta altı LC UPC duplex port, arka tarafta tek MPO/MTP bağlantısı bulunur. Böylece 12 fiber, panelin önünden takip edilebilen altı fiber çifti olarak erişilebilir hale gelir. Bu modeli seçerken ürün kodundaki C harfini de kontrol edin: sipariş edilen kasetin polaritesi, kurulacak hattın bağlantı planıyla aynı olmalıdır.

Yeni bir kabin hazırlarken veya mevcut bir kaseti değiştirirken yalnızca fotoğrafa bakmak yeterli değildir. MPO12OM5-C için belirleyici bilgiler; OM5 50/125 µm fiber, altı duplex LC çıkış ve pinned arka bağlantıdır. Model, OM5 MTP kaset arayan ve ön yüzde LC UPC erişime ihtiyaç duyan kurulumlar için değerlendirilir.

MPO12OM5-C teknik özeti

6 port LC kaset ile 12 fiber arasındaki fark

Bir duplex LC port iki fiber konumunu birlikte taşır. Bu nedenle burada altı duplex port ve toplam 12 fiber vardır. Örneğin iki fiber kullanan LC cihaz bağlantıları planlanıyorsa, ön yüz altı bağlantı çifti sunar. İhtiyaç listesinde “12 port” yazıyorsa bunun 12 tekil fiber konumu mu, yoksa 12 duplex port mu olduğunu netleştirmek gerekir. On iki duplex port gereken bir işte bu kasetin kapasitesi yeterli olmayacaktır.

12 fiber MTP kaset ifadesi toplam fiber kapasitesini, 6 port LC kaset ifadesi ise ön bağlantı düzenini anlatır. Aynı ürünü farklı adlarla araştırırken bu ayrımı korumak, yanlış adet veya yanlış kapasite siparişini önler. MPO kaset seçeneklerini karşılaştırırken arka port sayısını da ayrıca okuyun; bu modelde iki ayrı trunk girişi bulunmaz.

Panel tesliminde hangi bilgiler kayda alınmalı?

Kaset takılmadan önce kabin, panel ve kaset yuvasını aynı bağlantı çizelgesinde belirtin. Her LC çiftinin hangi cihaz portuna gittiğini yazmak, daha sonra yapılacak taşıma veya arıza kontrolünü kolaylaştırır. Sadece “OM5 kaset” şeklinde bir kayıt yerine MPO12OM5-C ürün kodunu ekleyin; aynı fiber sınıfında farklı polarite seçenekleri bulunduğunda model ayrımı korunmuş olur.

• Ön yüzdeki LC çiftlerini cihaz ve hat etiketleriyle eşleştirin.
• Arka trunk ucunun pin yapısını ve kasete mekanik uyumunu doğrulayın.
• Karşı uçtaki kaset ile patch cord düzenini birlikte kontrol edin.
• Devreye alma ölçümlerini ilgili bağlantı çiftinin kaydıyla saklayın.

MTP LC kaset, uyumlu panel içinde kullanılacak bir modüldür. “MTP patch panel” aramasıyla ulaşılan boş panel veya komple panel setiyle aynı ürün değildir. Panel yuvası, sabitleme biçimi ve kablo yönlendirme alanı ürün seçimine dahil edilmelidir. Diğer kapasiteleri MTP/MPO kaset kategorisinde karşılaştırabilirsiniz.

OM5 bağlantıda hız ve uç uyumu

OM5, multimode fiber sınıfını belirtir; kasetin tek başına bir Ethernet hızı vaat ettiği anlamına gelmez. Kullanılacak optik modüller, toplam mesafe ve bağlantı kayıpları birlikte değerlendirilmelidir. MPO tarafına doğrudan takılabilen bir aktif cihaz görmek, o cihazın bu LC dağıtım düzeniyle kullanılabileceğini tek başına göstermez. Projenin optik arayüzü ve fiber eşleşmesi uygun olmalıdır.

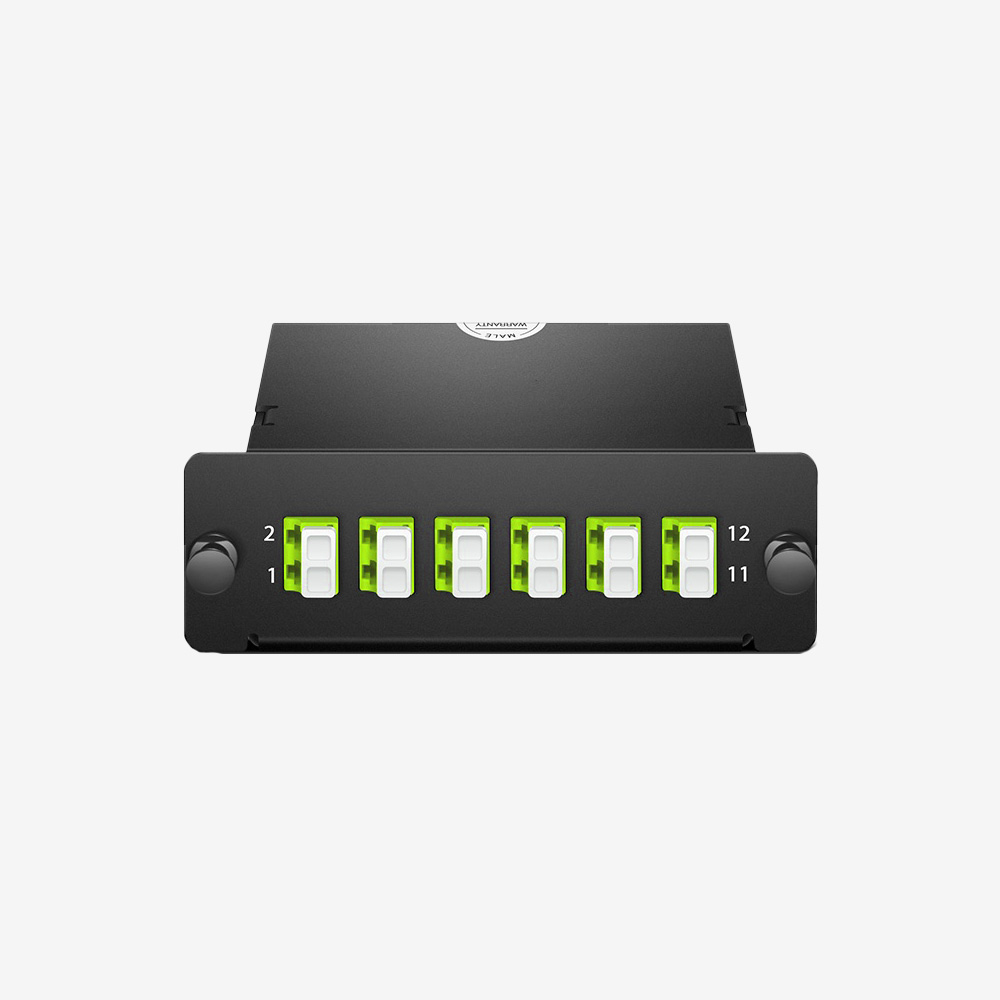

Lime yeşili adaptörler bu modelde LC UPC bağlantı içindir. Rengi esas alıp APC uç seçmeyin. Uygun patch cord seçimini konnektör tipi, uç yüzeyi ve multimode fiber gereksinimi üzerinden yapın. Bağlantı öncesinde uçları incelemek, gerektiğinde temizlemek ve tekrar kontrol etmek ölçüm sonucunun güvenilirliği açısından önemlidir.

Polarity C seçimi ve sipariş kontrolü

MTP-LC dönüşüm kaseti satın alırken C polaritesini bütün hattın şemasına göre seçin. Kaset, trunk ve LC bağlantı kabloları birlikte değerlendirilmeden A, B veya C modelinin birbirinin yerine kullanılacağı varsayılmamalıdır. Üreticinin MPO12OM5-C teknik kaydı ile projenizdeki malzeme listesini karşılaştırabilirsiniz. Aynı kapasitenin OM5 Type A ve OM5 Type B seçenekleri ayrı ürünlerdir.
