Fiber optik patch panel ile sonlandırma düzeni

Fiber optik patch panel, sahadan veya bina omurgasından gelen fiber kabloyu kabin içinde düzenli bağlantı noktalarına taşır. Kablo arkadan sabitlenir, fiber ekleri kasette korunur, pigtail uçları ön yüzdeki adaptörlere yerleştirilir. Aktif cihaza giden patch cord böylece ana kablonun hassas liflerine müdahale edilmeden takılıp çıkarılabilir.

Bu kategoride rack tipi ODF gövdelerini, farklı konnektörlere ayrılmış panel plakalarını ve kullanılmayan açıklıkları kapatan blank parçaları bulabilirsiniz. Ön panel plakası, komple ODF kutusu ve dolu panel aynı ürün değildir. Karşılaştırmayı yalnızca fotoğrafta görünen port adedine göre yapmak yerine gövde, plaka, adaptör ve pigtail kapsamını ayrı ayrı değerlendirin.

ODF, patch panel ve fiber sonlandırma paneli

ODF, İngilizce “Optical Distribution Frame” ifadesinden gelir. Piyasada fiber dağıtım ve sonlandırma birimleri için kullanılır; rack içine takılan ürünlerde “fiber patch panel” veya “fiber sonlandırma paneli” adları da görülür. Bu sayfadaki ürünler pasif bağlantı düzeni kurar. Optik sinyali güçlendirmez, Ethernet anahtarlaması yapmaz veya splitter gibi bir girişten çok sayıda çıkış üretmez.

Çalışma alanına göre kutu tipi de değişir. 19 inç kabindeki bağlantılar için rack tipi ürün seçilirken, duvar veya saha noktası için fiber optik sonlandırma kutuları ayrıca değerlendirilir. MTP/MPO kaset kullanılan ön sonlandırmalı sistemlerin panel seçenekleri ise MTP/MPO panel grubundadır.

1U ve 19 inç neyi belirtir?

1U, kabinde kaplanan yükseklik birimidir; 19 inç ise montaj standardıyla ilgilidir. Bu iki bilgi panelin kaç fiber alacağını tek başına söylemez. Ön yüzdeki yuva biçimi, takılabilen adaptörler, içerideki ek kasetleri ve kablo yönetimi alanı kapasiteyi birlikte belirler. Kabin rayları arasındaki kullanılabilir derinlik de sipariş öncesi kontrol edilmelidir.

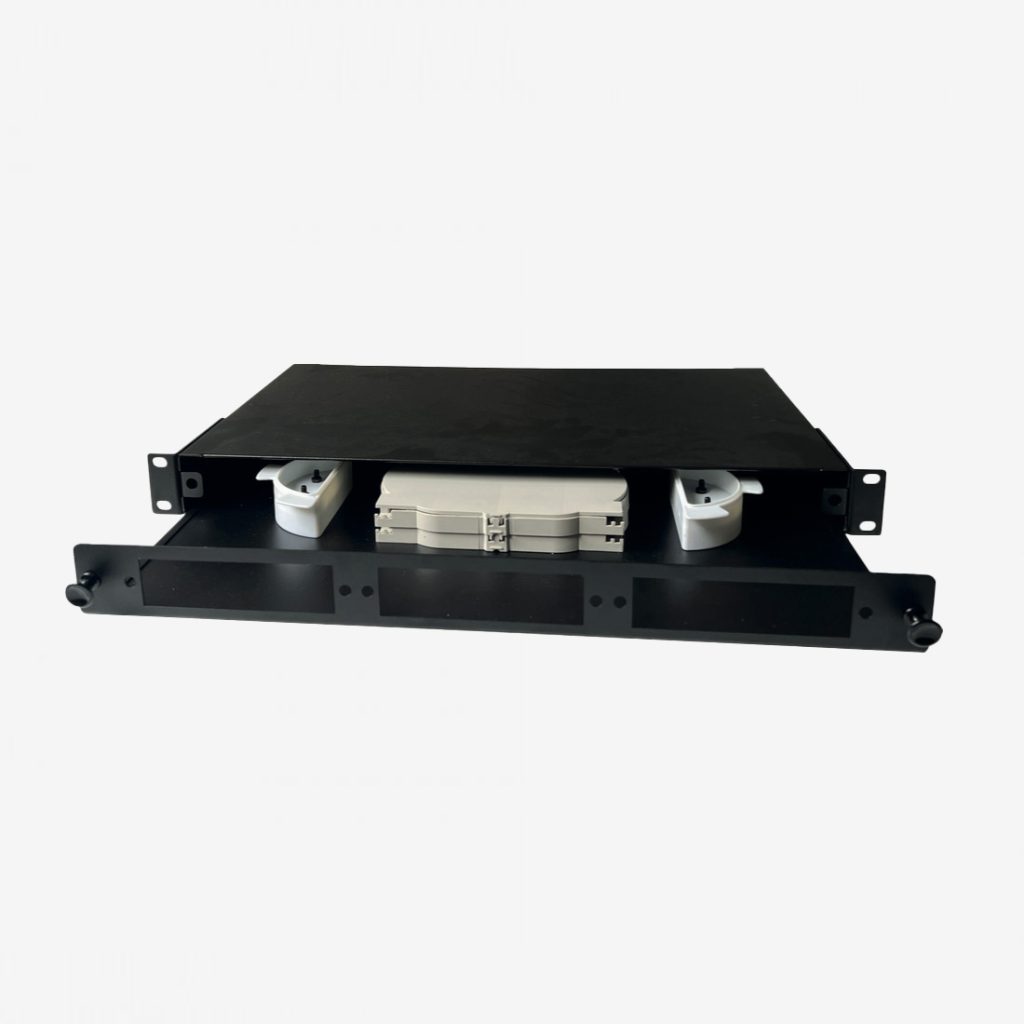

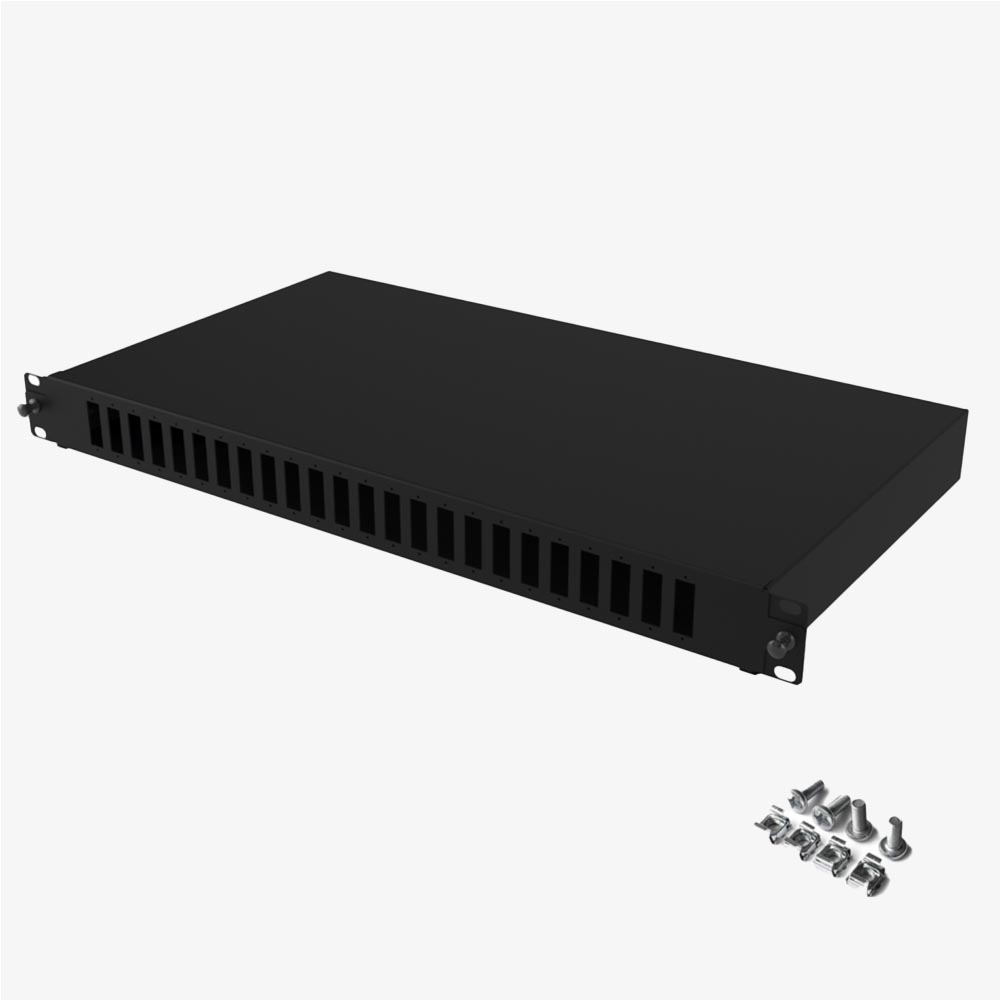

Listede 1U 19 inç modüler ODF gövdesi ve 24 port SC duplex, 48 fiber olarak tanımlanan boş rack tipi ürün yer alır. Boş gövdede adaptörlerin veya pigtailin fotoğrafta görünmesi, bunların kutuya dahil olduğunu göstermez. Modüler gövdeyle kullanılacak ön plakaların ölçü ve sabitleme uyumunu ürün açıklamasından doğrulayın.

SC simplex, SC duplex, FC, ST ve E2000 plakalar

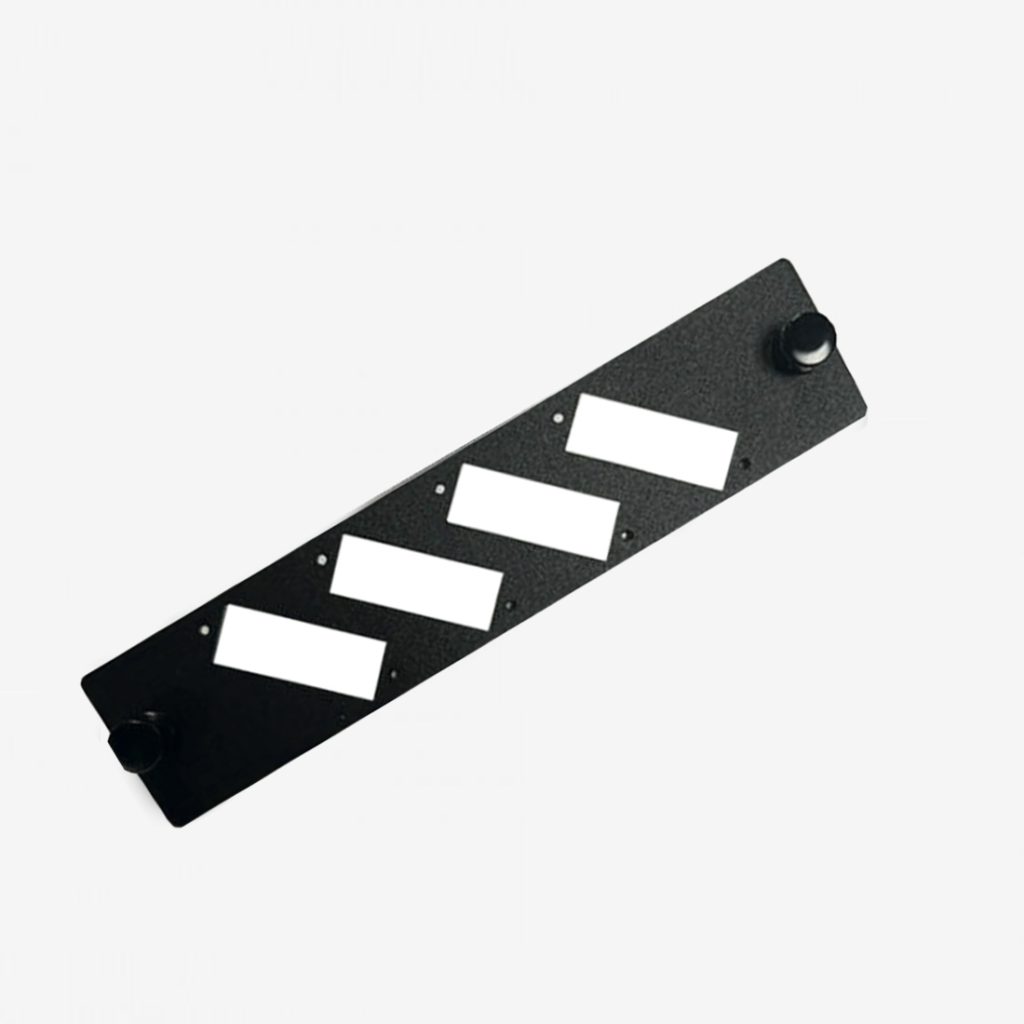

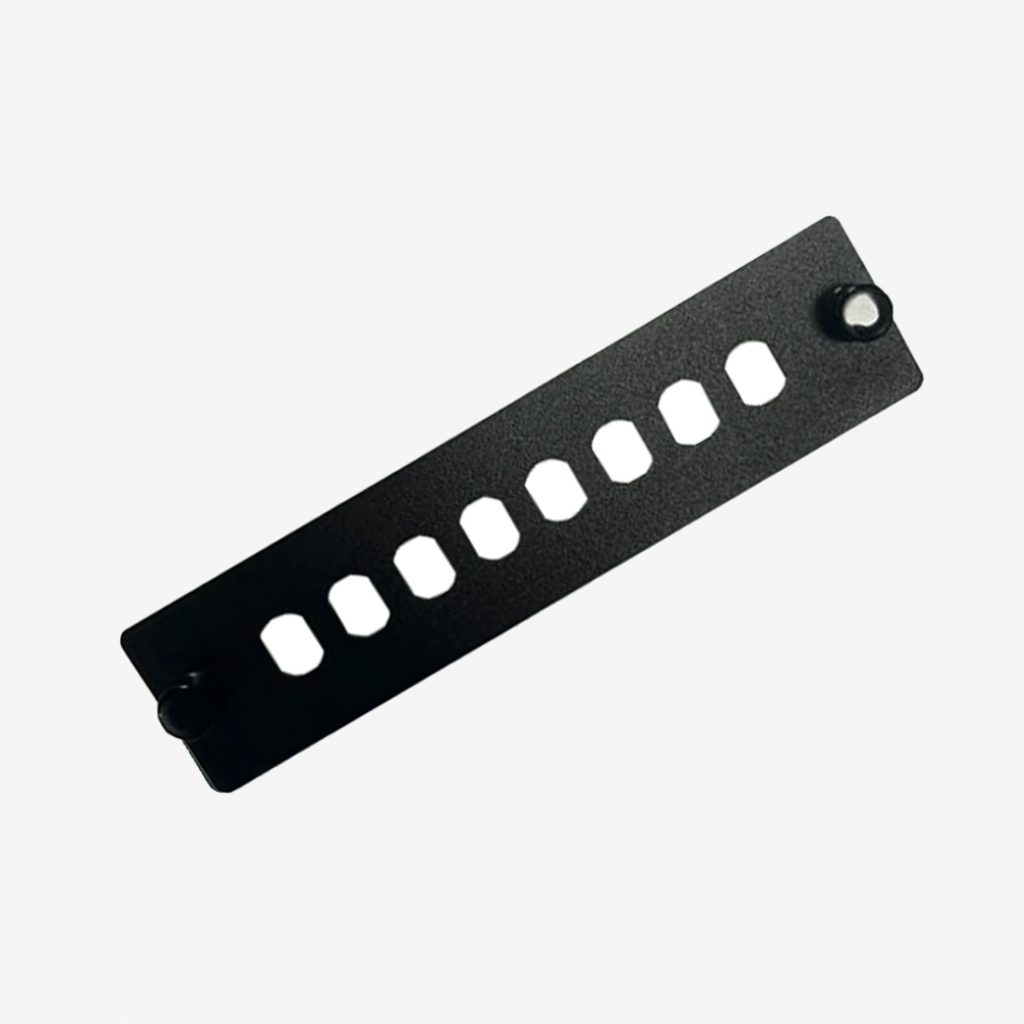

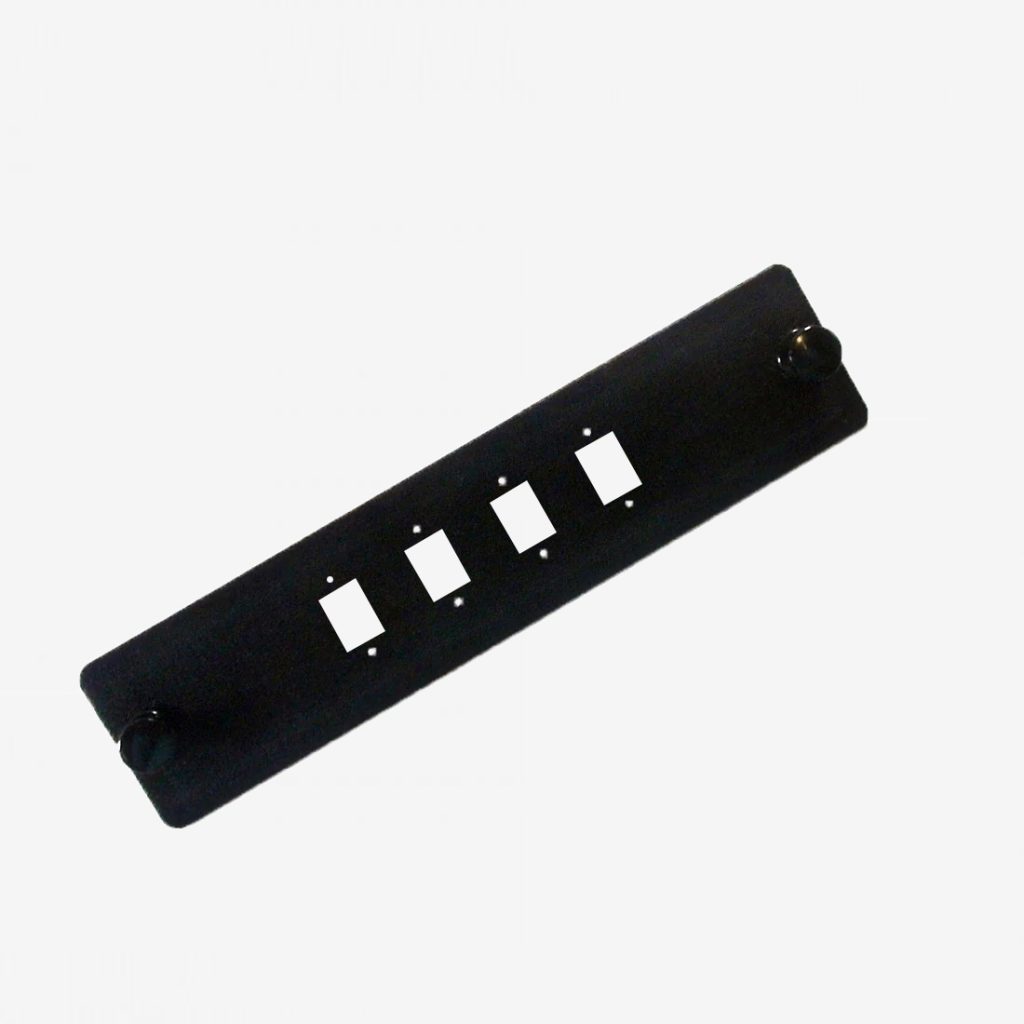

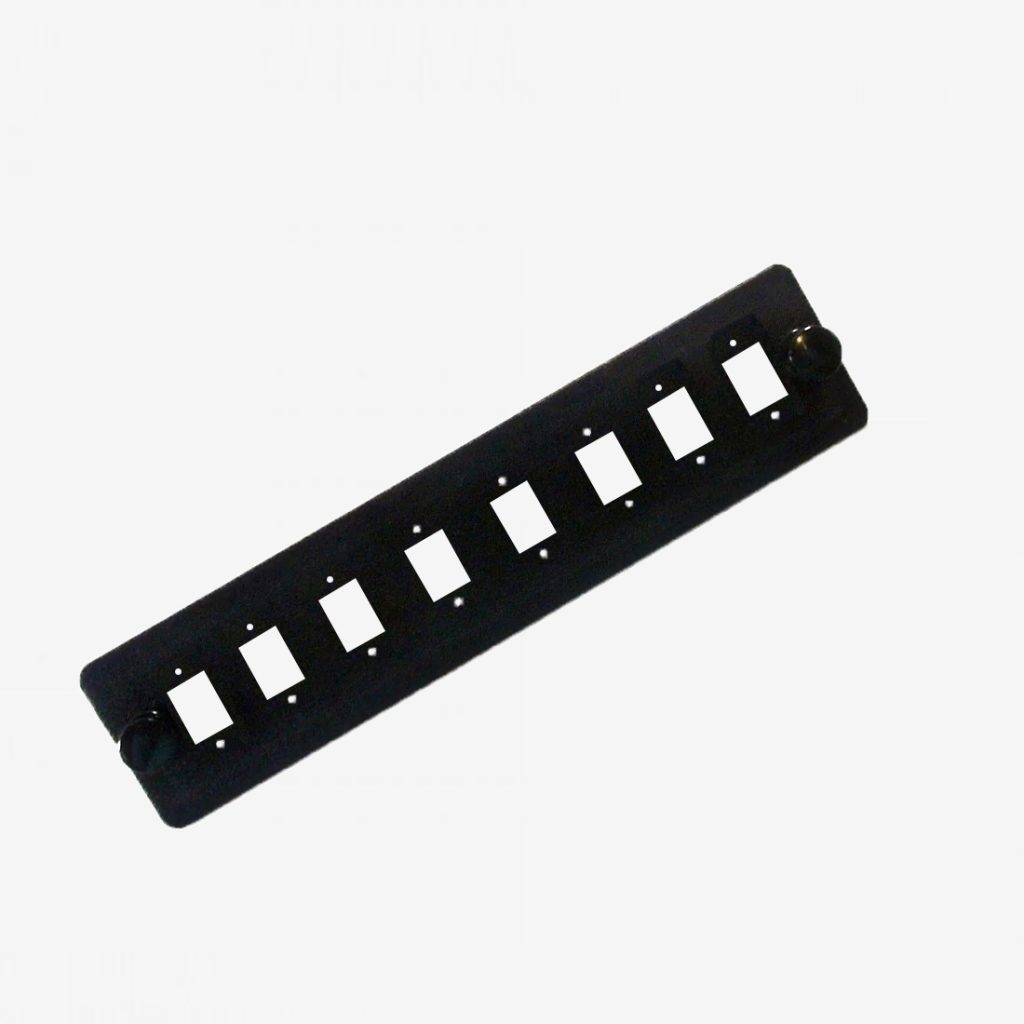

SC simplex plakalarda her adaptör bir fiber bağlantısına ayrılır. SC duplex plakalarda tek adaptör gövdesi iki fiber konumunu taşır. Buradaki 4 port SC duplex boş modül 8 fiber düzeni içindir; 4 port SC simplex plaka ise 4 fiberlik yerleşim sunar. 8 port SC simplex, 8 port FC simplex, 8 port ST simplex ve 8 port E2000 plakaları farklı uç aileleri için listelenir.

Bir plaka üzerindeki kesim şekli, konnektör ailesine ve adaptörün montaj biçimine uymalıdır. “Sekiz port” yazan iki plaka bu nedenle birbirinin yerine kullanılabilir kabul edilmez. Fiber optik adaptör ve pigtail seçiminde de UPC/APC yüzeyi ile single mode veya multimode sınıfı ayrıca eşleştirilir. Metal gövde bu optik özellikleri kendi başına belirlemez.

Kaç port, kaç fiber?

En sık karışan nokta fiziksel adaptör sayısıyla fiber sayısıdır. 24 SC simplex adaptör 24 fiberi; 24 SC duplex adaptör 48 fiberi sonlandırır. Bu, ürünün ön plakasının gerçekten ilgili adaptörü kabul ettiği durumda geçerlidir. LC duplex gibi farklı bir arayüz planlanıyorsa plaka uyumunu ayrıca kontrol etmek gerekir. Sadece gövdenin 1U olması üzerinden kapasite hesabı yapılmaz.

Ek kasetlerinin adedi kadar, her kasetin lif ve ek koruyucu kapasitesi de önemlidir. Yedek fiberleri, kablo girişini ve servis payını yerleşim planına ekleyin. Lifleri kapağın altında sıkıştırmadan yönetebilmek, kağıt üzerindeki port sayısından daha kullanışlı bir kurulum sağlar.

Fiber optik ODF arayanlar için ilk ayrım komple gövdeyle ön modül arasındadır. 1U patch panel yüksekliği, ön yüzdeki fiber adedini tek başına belirlemez. SC duplex patch panel iki fiberli adaptör düzenine göre hesaplanır; boş bir ODF panel siparişinde adaptör ve pigtail kapsamı ayrıca okunur.

Panel siparişinde birlikte kontrol edilecekler

Önce kabin ölçüsünü ve gereken fiber sayısını belirleyin. Ardından boş veya dolu ürün kapsamını, ön plakaları, adaptörleri ve pigtail uçlarını eşleştirin. Ek kaseti, kablo sabitleme parçaları ve montaj elemanlarının dahil olup olmadığını seçilen modelden okuyun. Kurulumdan sonra port numaralarını ek çizelgesiyle aynı düzen içinde etiketleyin; bakım sırasında hangi hattın nereye gittiği açık kalsın.
