8 Port E2000 Panel Plakası – Fibline Boş Modül

E2000 panel plakası: mevcut bağlantı tipini koruyarak modül seçimi

E2000 uçlarla kurulmuş bir dağıtım hattını düzenlerken yalnız port sayısına bakmak yeterli değildir. E2000 panel plakası, bu arayüze uygun adaptörlerin modüler panel önünde taşınması için kullanılan boş parçadır. Fibline modelinde sekiz adaptör konumu bulunur. Mevcut E2000 bağlantılarınızı aynı bölümde toplamak veya uyumlu bir paneli bu bağlantı düzeniyle hazırlamak için seçilebilir.

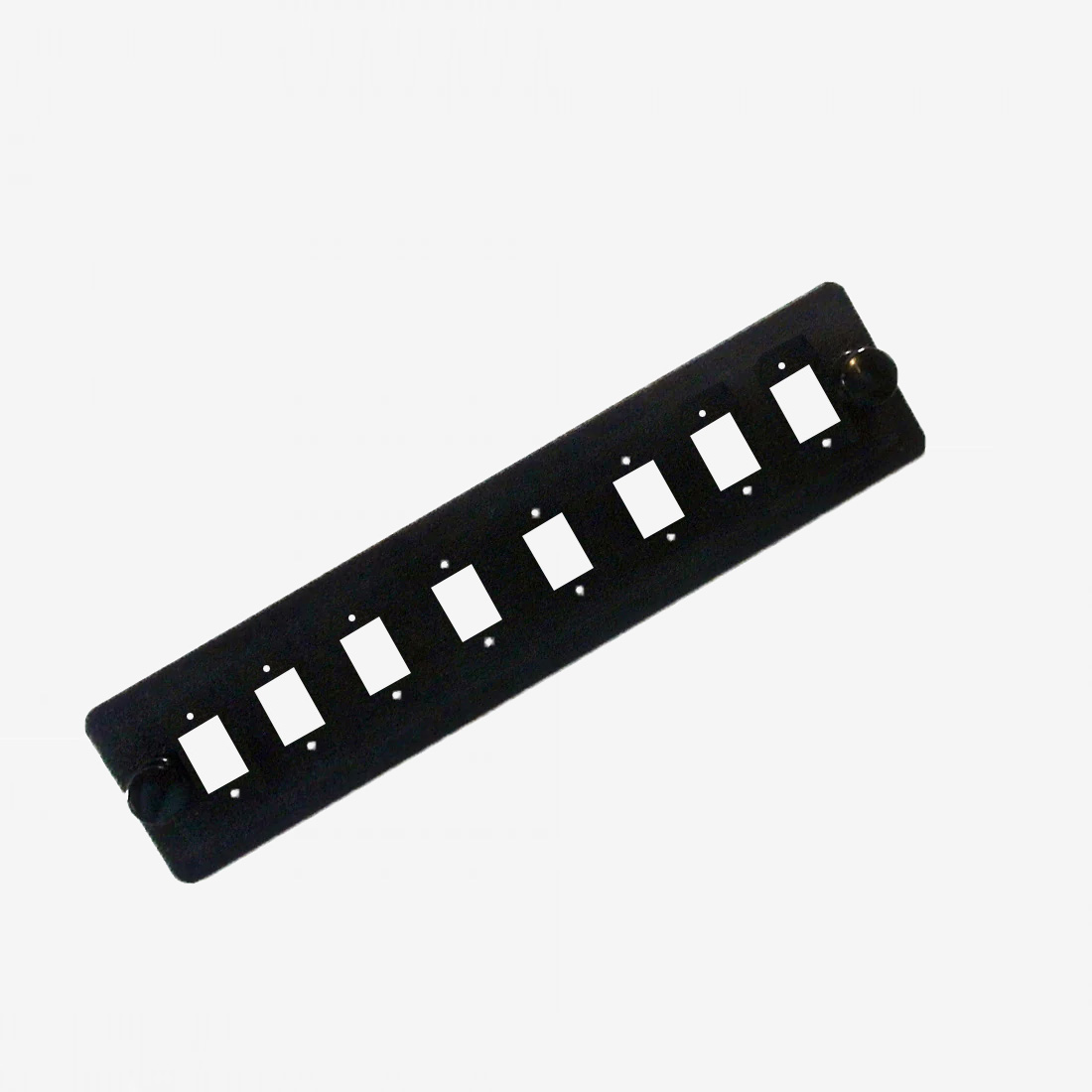

Ürün, adaptör takılı komple panel olarak sunulan modellerden ayrılır. Fotoğraftaki açıklıklar boştur; bağlantı adaptörleri, pigtail’ler ve panel gövdesi kurulum listesinde ayrıca ele alınmalıdır. Hazır sonlandırılmış bir çözüm arıyorsanız yalnız bu plakayı seçmek ihtiyacı karşılamaz.

8 port E2000 ifadesi neyi anlatır?

Sekiz port, plaka üzerindeki sekiz ayrı adaptör yerini belirtir. Simplex E2000 adaptörlerle kurulduğunda sekiz tek fiber bağlantısı düzenlenebilir. Bu sayı bir splitter oranı değildir: plaka ışığı bölmez ve bir girişten sekiz çıkış üretmez. Optik bağlantı, her yuvaya takılan adaptörün iki tarafındaki uyumlu konnektörler arasında kurulur.

İki fiberli bir devrede gönderim ve alım uçlarını birlikte etiketlemek gerekir. Portların birbirine fiziksel yakınlığı, hatların otomatik olarak doğru eşleştiği anlamına gelmez. Mevcut devreyi taşırken fiber numarası ve yön bilgisini kayıt altında tutmak, bağlantıların sonradan izlenmesini kolaylaştırır.

E2000 boş modül ile adaptör seçimini ayırın

Boş plakanın kendisi APC veya PC/UPC parlatma özelliğine sahip değildir; bu özellik bağlantıda kullanılan optik uçlarla ilgilidir. Projede hangi E2000 konnektör tipi varsa adaptör ve pigtail seçimini onunla birlikte değerlendirin. Sadece adaptör rengine veya ürün fotoğrafına bakarak farklı optik uçları eşleştirmeyin.

Benzer şekilde singlemode, OM3 veya OM4 ifadesi de bu boş ön parçanın fiber sınıfı değildir. Plaka mekanik düzenlemeyi sağlar. İletim performansı ve kayıp bütçesi, takılan optik bileşenler ile yapılan eklerin özelliklerine göre hesaplanır. Boş bir modül için doğrulanmamış hız, mesafe veya kayıp değeri vermek seçim sırasında yanıltıcı olur.

Paneli değiştirmeden önce ölçü kontrolü

• Mevcut modül açıklığının genişlik ve yüksekliğini karşılaştırın.
• İki uçtaki sabitleme noktalarının panelle eşleştiğinden emin olun.
• Seçilen E2000 adaptörün montaj biçimini ve arka tarafta ihtiyaç duyduğu alanı kontrol edin.
• Fiber payını düzenleyebileceğiniz alanı ve diğer modüllerin kablo geçişlerini birlikte değerlendirin.

Bu kontroller özellikle farklı marka bir gövdeye parça eklerken önemlidir. Sekiz yuvalı iki ürünün görünüşü benzer olabilir; bu benzerlik ölçü uyumluluğunu kanıtlamaz. Panelin fotoğrafı ve model bilgisiyle seçim yapmak, montaj sırasında delik açma veya parçayı zorlama ihtiyacını önler.

Bağlantı gerekmeyen modül yerleri için boş kapama plakası kullanabilirsiniz. SC uçların bulunduğu ayrı bir bölüm planlıyorsanız SC simplex plaka kendi adaptör tipiyle değerlendirilmelidir. Farklı arayüzleri tek bir ürün adı altında toplamak yerine her bağlantı grubunu açıkça tanımlayın.

E2000 adapter panel — eight-position front plate

This unloaded fibre front plate provides eight positions for E2000 adapters in a compatible modular enclosure. It does not split optical signals. Choose the adapters to match the existing connectors, and verify the mounting arrangement before installation.
