4 Port SC Duplex Panel Plakası – 8 Fiber Boş Modül

SC duplex plaka ile fiber çiftlerini aynı adaptörde tutun

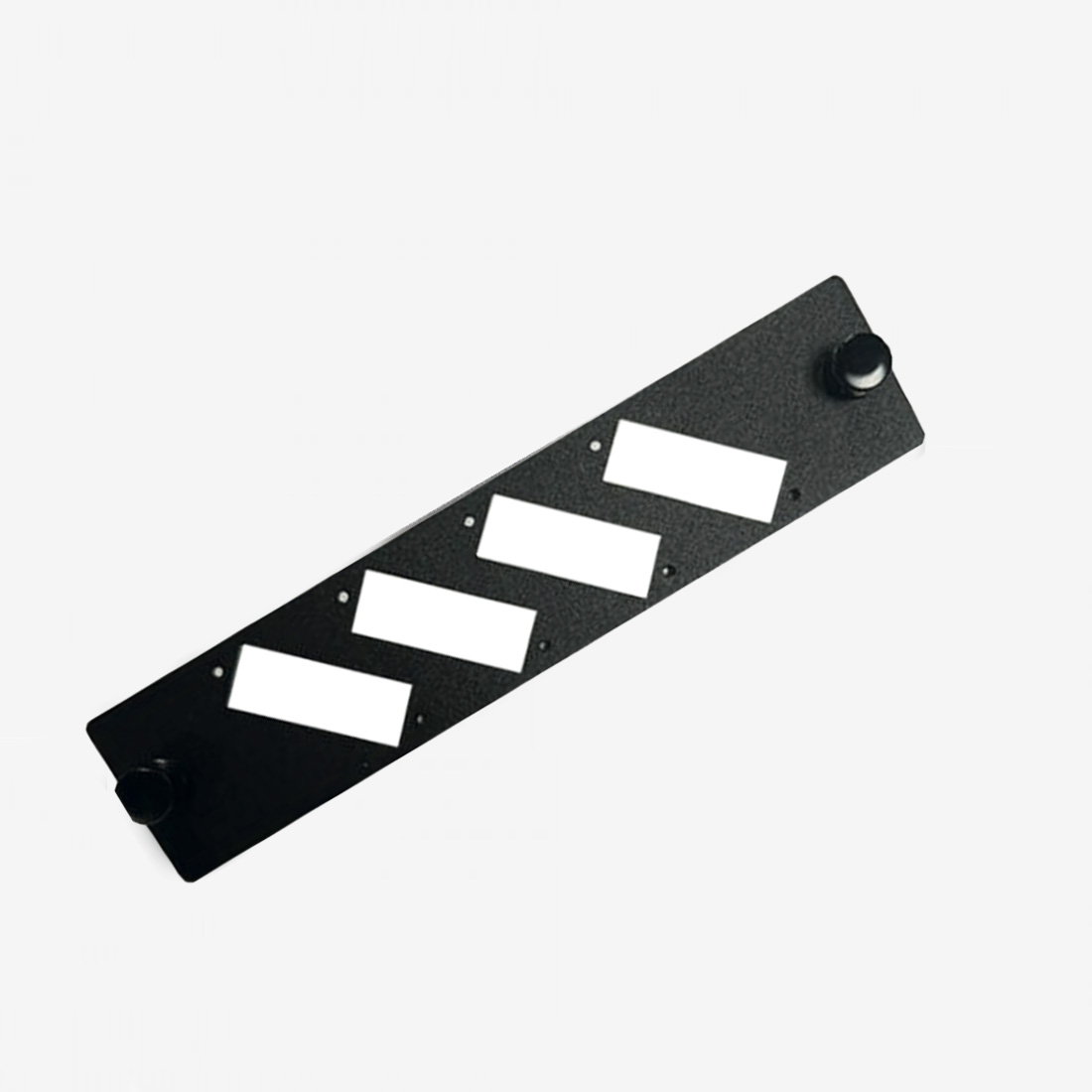

SC duplex plaka, iki fiberli bağlantıların panel önünde çiftler halinde düzenlenmesi için dört SC duplex adaptör yeri sunar. Fibline boş modül, uygun adaptörlerle donatıldığında toplam sekiz fiber bağlantısını taşıyabilir. İki ucun aynı adaptör gövdesinde yan yana bulunması, bir devrenin bağlantılarını birlikte takip etmek isteyen kurulumlarda kullanışlıdır.

Burada satın alınan parça modüler panelin ön plakasıdır. SC adaptörler, fiberler ve ek tepsisi takılı komple bir sonlandırma paneli değildir. Mevcut gövdeye parça eklemek isteyenler için bu ayrım, hem malzeme listesini hem de kurulum kapsamını doğru belirlemeyi sağlar.

4 port SC duplex neden sekiz fiber kapasitesidir?

Her SC duplex adaptör iki ayrı fiber bağlantısını bir arada tutar. Dört adaptör konumu bu nedenle sekiz tekil fiber noktası anlamına gelir. “4 port” ifadesinin tek başına kullanıldığı bir siparişte simplex ile duplex karışabilir. Bu modeli talep ederken dört duplex adaptör yuvası ve sekiz fiber kapasitesi bilgisini birlikte belirtmek daha nettir.

Gönderim ve alım için iki fiber kullanan dört devreyi bu düzen içinde eşleyebilirsiniz. Ancak plaka TX ve RX yönlerini belirlemez. Karşı uçtaki bağlantı planı, pigtail sırası ve patch cord düzeni aynı kayıt üzerinden kontrol edilmelidir. Adaptörleri yan yana yerleştirmek, yön kontrolünün yerini tutmaz.

8 fiber panel planında simplex ile duplex farkı

Sekiz SC simplex yuvalı bir plaka da sekiz fiberi düzenleyebilir; buna rağmen adaptörlerin yerleşimi farklıdır. Bu üründe dört geniş açıklık bulunur. Tekli adaptörler için hazırlanmış dar yuvalı bir modül yerine, elinizdeki SC duplex adaptörün oturma biçimine uygun parça seçmeniz gerekir. Toplam kapasitenin eşit olması parçaları mekanik olarak değiştirilebilir yapmaz.

Karşılaştırmak için 8 port SC simplex plaka seçeneğine bakabilirsiniz. Daha az tekli bağlantı gerekiyorsa 4 port SC simplex modül farklı bir yerleşim sunar. Seçimi yalnız port sayısına değil, mevcut adaptör gövdesine göre yapın.

SC dubleks modül montajı öncesi

• Panel açıklığını ve uç sabitleme noktalarını kontrol edin.
• SC duplex adaptörlerin kesit ve montaj şeklini doğrulayın.
• Dört bağlantı çiftini devre adıyla etiketleyin; fiber numaralarını ayrıca kaydedin.
• Arka bölümde pigtail dönüşlerine ve eklerin düzenlenmesine yeterli alan ayırın.

Boş plaka için singlemode veya multimode sınıfı seçilmez. Bu tercih adaptörler ve fiber bileşenleriyle ilgilidir. Aynı şekilde APC ile UPC uçlar da proje gereksinimine göre ayrı değerlendirilmelidir. Plakayı seçtikten sonra optik bileşenleri mevcut hattın özellikleriyle eşleştirin; yalnız görünüşe göre uyumluluk varsaymayın.

Kurulumda bir fiber çiftini diğerlerinden ayırmanız gerektiğinde hem panel etiketi hem karşı uç kaydı elinizin altında olmalıdır. Böylece bir bağlantıyı sökmeden önce hangi hizmete ait olduğunu kontrol edebilirsiniz. Düzenli etiketleme, bu dört çiftli yapının bakım sırasında sağladığı asıl kolaylıklardan biridir.

Duplex adapter plate — four openings, eight fibres

This unloaded SC front module has four duplex adapter openings. With the appropriate adapters installed, it accommodates eight individual fibre connections. Check enclosure compatibility and keep each transmit/receive pair identified during assembly.
