8 Port SC Simplex Patch Panel Plakası – Boş Modül

8 port SC plaka ile panelde sekiz ayrı bağlantı noktası

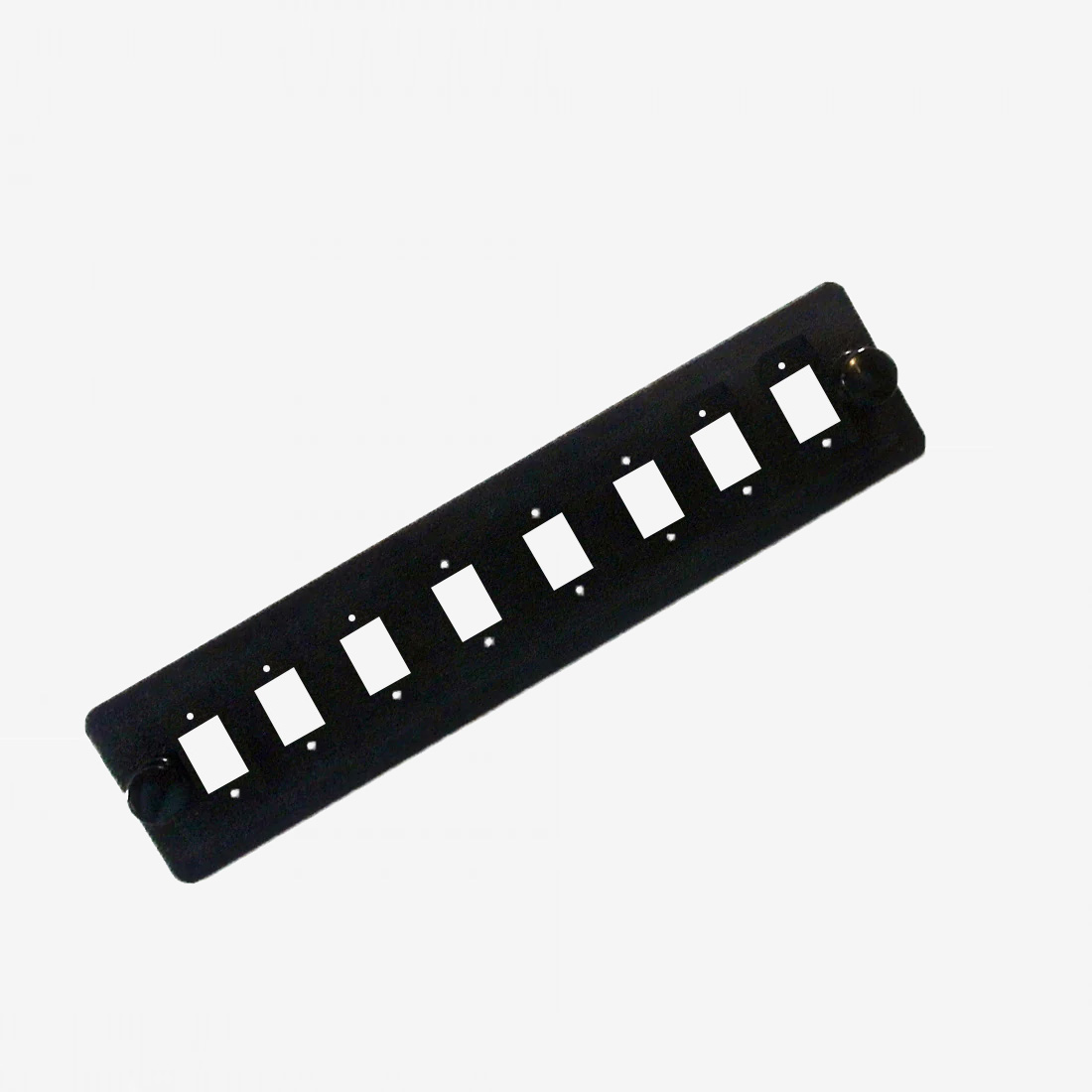

Modüler panelinizde SC uçları tek sıra halinde toplamak için kullanılan 8 port SC plaka, sekiz SC simplex adaptör yuvası bulunan boş bir ön modüldür. Fibline marka bu parça, uyumlu panel gövdesinin ön yüzüne yerleştirilir. Sipariş edilen ürün bir plaka olduğu için komple sonlandırma kutusu, adaptörlü panel veya hazır kablo takımı olarak değerlendirilmemelidir.

Bir katın sekiz fiberini ayrı ayrı erişilebilir hale getirmek ya da mevcut dağıtım panelinde yeni bir bağlantı sırası oluşturmak istediğinizde önce yuva tipini seçersiniz. Bu modelin SC simplex düzeni, her adaptör konumunda tek fiber bağlantısı içindir. Adaptörler ve uygun sonlandırma bileşenleriyle donatıldığında sekiz fiberin ön yüzden yönetilmesine olanak verir.

SC simplex panel seçerken port sayısını nasıl okumalı?

Sekiz simplex bağlantı, sekiz duplex bağlantı anlamına gelmez. İki fiber kullanan gönderim-alım devrelerinde bu kapasite dört fiber çiftine karşılık gelir; cihazların bağlantı düzeni ayrıca kontrol edilmelidir. Dört SC duplex yuvalı bir plaka ile toplam fiber sayısı benzer görünse de adaptör açıklıkları aynı değildir. Sipariş listesinde yalnız “8 fiber panel” yazılması, mekanik olarak farklı bir parçanın seçilmesine neden olabilir.

• Yuva düzeni: 8 adet SC simplex adaptör konumu.
• Ürün biçimi: Modüler patch panel için boş ön plaka.
• Marka: Fibline.
• Optik donanım: Fiber ve adaptör seçimi kurulumun ihtiyacına göre ayrıca yapılır.

Önce gövdeyi, sonra SC adaptör plakası uyumunu kontrol edin

Mevcut panelin yalnızca rack ölçüsünü bilmek yeterli değildir. Modül açıklığının boyutu, iki uçtaki sabitleme noktalarının konumu ve adaptörün gövdeye oturma biçimi birlikte karşılaştırılmalıdır. Farklı üreticilerin modüler sistemlerinde aynı port sayısı kullanılsa bile plaka ölçüleri değişebilir. Elinizdeki panelin modelini veya ön yüz fotoğrafını paylaşmanız, uygun parçayı belirlemeyi kolaylaştırır.

Boş panel modülü fiber sınıfını belirlemez. Singlemode veya multimode kullanımını, takılacak adaptörler ve bağlantıdaki fiberler belirler. SC/UPC ile SC/APC uçların eşleştirilmesi de optik bileşen seçiminin konusudur; plakanın siyah gövdesi bu ayrımı göstermez. Mevcut hattın konnektör tipini kontrol ederek ilerlemek, sonradan adaptör değiştirme ihtiyacını azaltır.

Montajdan sonra okunabilir bir bağlantı sırası

Adaptörleri yerleştirmeden önce portları hangi hatlara ayıracağınızı belirleyin. Örneğin aynı kata giden fiberleri ardışık numaralandırmak, arıza ararken panel ile saha etiketlerini eşleştirmeyi kolaylaştırır. Ön taraftaki patch cord’ların etiketleri kapatmamasına, arka taraftaki pigtail’lerin ise çekme yükü altında kalmamasına dikkat edin. Fiberlerin bükülme sınırı kullanılan kablonun kendi teknik değerine göre korunmalıdır.

Panelde henüz kullanılmayacak bir modül açıklığı varsa onu bu delikli plaka yerine boş panel kapağı ile kapatabilirsiniz. FC bağlantı gereken ayrı bir sıra için 8 port FC simplex plaka seçeneğini inceleyebilirsiniz. Böylece bağlantı arayüzünü her modülün gerçek ihtiyacına göre planlayabilirsiniz.

SC adapter plate — unloaded module

This 8-position plate is intended for SC simplex adapters in a compatible modular patch panel. It is an unloaded front plate, not a complete fibre enclosure. Check the module opening and mounting positions before ordering; select adapters and fibre termination components separately.
