8 Port FC Simplex Patch Panel Plakası – Boş Modül

FC adaptör plakası, modüler fiber patch panel üzerinde sekiz FC simplex bağlantı yuvası hazırlamak için kullanılan boş ön plakadır. Bu ürün, adaptörlerin yerleşeceği mekanik parçadır; komple ODF kutusu veya hazır kablolu bir sonlandırma ünitesi olarak değerlendirilmemelidir. Mevcut panelinizi FC bağlantılara göre düzenlerken plaka kesitini ve montaj aralığını kontrol ederek seçim yapın.

8 port FC yuvası neyi ifade eder?

Plakada sekiz FC simplex adaptör yeri bulunur. Uygun simplex adaptörler takıldığında her bağlantı bir fiber hattına karşılık gelir; sekiz yuva sekiz fiber bağlantısı için düzen oluşturur. Bu sayı, plakayla birlikte sekiz adaptör veya sekiz pigtail verildiği anlamına gelmez. Malzeme listenizde boş plaka, adaptör ve sonlandırma parçalarını ayrı kalemler olarak değerlendirin.

Fiber hatları iki fiberli bağlantılar halinde eşleştiriyorsanız portları ikili gruplar şeklinde etiketleyebilirsiniz. Böyle bir düzenleme, plakanın sekiz simplex yuvasını on altı fibere çıkarmaz. Port kapasitesiyle kablo çiftlerinin sayısını ayrı tutmak, panel planında yanlış kapasite hesabını önler.

FC adaptör plakası seçerken üç mekanik eşleşme

1. Paneldeki modül açıklığı: Plakanın dış ölçüleri, takılacağı yuvayı kapatmalı ve komşu modüllere engel olmamalıdır.
2. Sabitleme biçimi: Uçlardaki montaj noktalarını panel üzerindeki karşılıklarıyla kontrol edin. Aynı port adedi, farklı üreticilerin plakalarının birbirinin yerine takılacağını göstermez.
3. Adaptör kesiti: Kullanacağınız FC adaptörün gövde ve sabitleme yapısı, plakadaki açıklığa uygun olmalıdır.

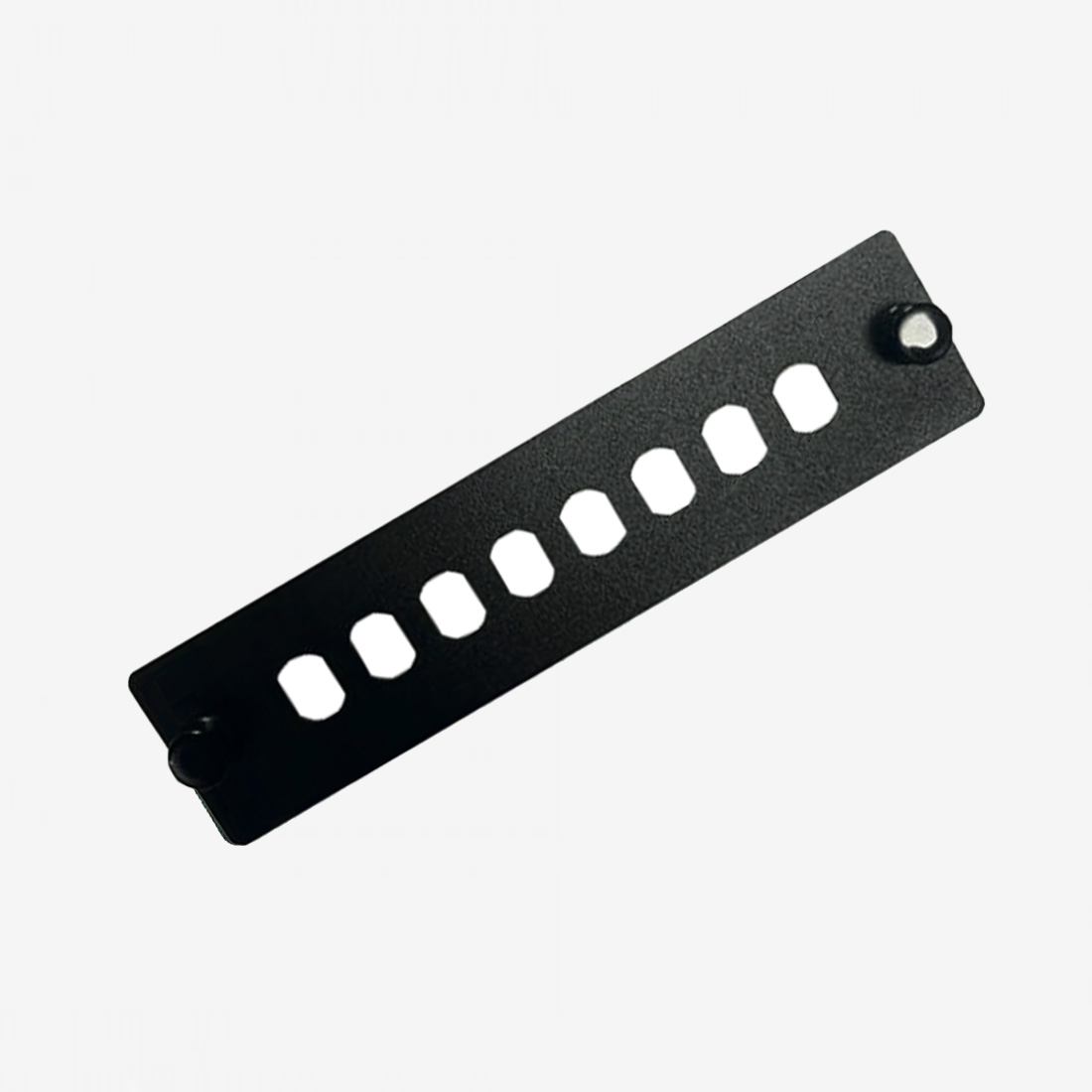

Ürünün fotoğrafında siyah plaka üzerindeki boş yuvalar görülür. Kesin ölçü gerektiren bir montajda fotoğraftan ölçek çıkararak karar vermeyin. Özellikle mevcut bir ODF’nin ön parçasını değiştiriyorsanız, elinizdeki plakanın dış ölçüsünü, yuva düzenini ve sabitleme merkezleri arasındaki mesafeyi karşılaştırın.

Fiber türünü plaka belirlemez

FC simplex panel düzeninde optik uyum, kullanılacak adaptörler, pigtail ve patch cord uçlarıyla sağlanır. Boş bir fiber modül plakası kendi başına OM3, OM4 veya OS2 sınıfı taşımaz; UPC ya da APC polisajı da mekanik plakanın özelliği değildir. Hat yapısına uygun parçalar seçilirken konnektör ve uç yüzeyi eşleşmesi ayrıca kontrol edilir.

Bu ayrım satın alma sırasında da önemlidir. Yalnız boş plaka gerekiyorsa tüm panel gövdesini değiştirmek zorunda kalmayabilirsiniz; fakat montaj uyumu doğrulanmalıdır. Kablo girişleri, ek kaseti veya fiber rezerv alanı ihtiyacınız varsa bunlar ana panelin kapsamıdır. Bu parçadan tek başına kapalı bir sonlandırma kutusunun işlevini beklemeyin.

Bağlantı noktalarını düzenli bırakın

Adaptörler takıldıktan sonra port numaralarını kablo etiketleriyle eşleştirin. Arkadaki pigtail uçlarına erişim ve öndeki FC bağlantılarının sökülmesi için yeterli alan bırakın. Kullanılmayan bir modül açıklığını tamamen kapatmak istediğinizde, adaptör delikli bu parça yerine boş kapama plakası seçeneğini değerlendirin.

Ana gövdeyle birlikte bir kurulum hazırlanıyorsa fiber optik patch panel seçeneklerinde modül yuvası sayısını ve bağlantı düzenini karşılaştırabilirsiniz. FC adaptör plakası, doğru gövde ve sonlandırma parçalarıyla birlikte seçildiğinde malzeme listesinin mekanik bölümünü tamamlar.

8-port FC adapter plate

An unloaded front plate with eight FC simplex adapter positions for a compatible modular fiber panel. Check the opening dimensions and mounting points before ordering. Optical adapters, pigtails and the panel enclosure are separate components to specify.
