Fiber Optik Ek Kutusu

Bir fiber kablo güzergâhında ek noktası açılacaksa, yalnız kaynakların kaç adet olacağını hesaplamak yeterli olmaz. Kablonun kutuya nereden gireceği, fiber payının nasıl tutulacağı ve ileride hangi eklere yeniden erişileceği de belirlenmelidir. Fiber optik ek kutusu, kaynaklı bağlantıları ve fiberlerin yönlendirilmesini bir muhafaza içinde toplamak için kullanılır.

Bu grupta mini gövdeler, PRO seri modeller ve Türk Telekom tipi olarak adlandırılan farklı kaset düzenleri bulunur. Yer altı ek kutusu ya da İngilizce fiber optic splice closure adıyla arama yaparken montaj ortamını ve kapasiteyi birlikte değerlendirin. Benzer görünen iki gövde, aynı kablo çapını veya aynı sayıda ek kasetini kabul etmeyebilir.

48, 72, 96 ve 144 fiber kapasitesi nasıl okunur?

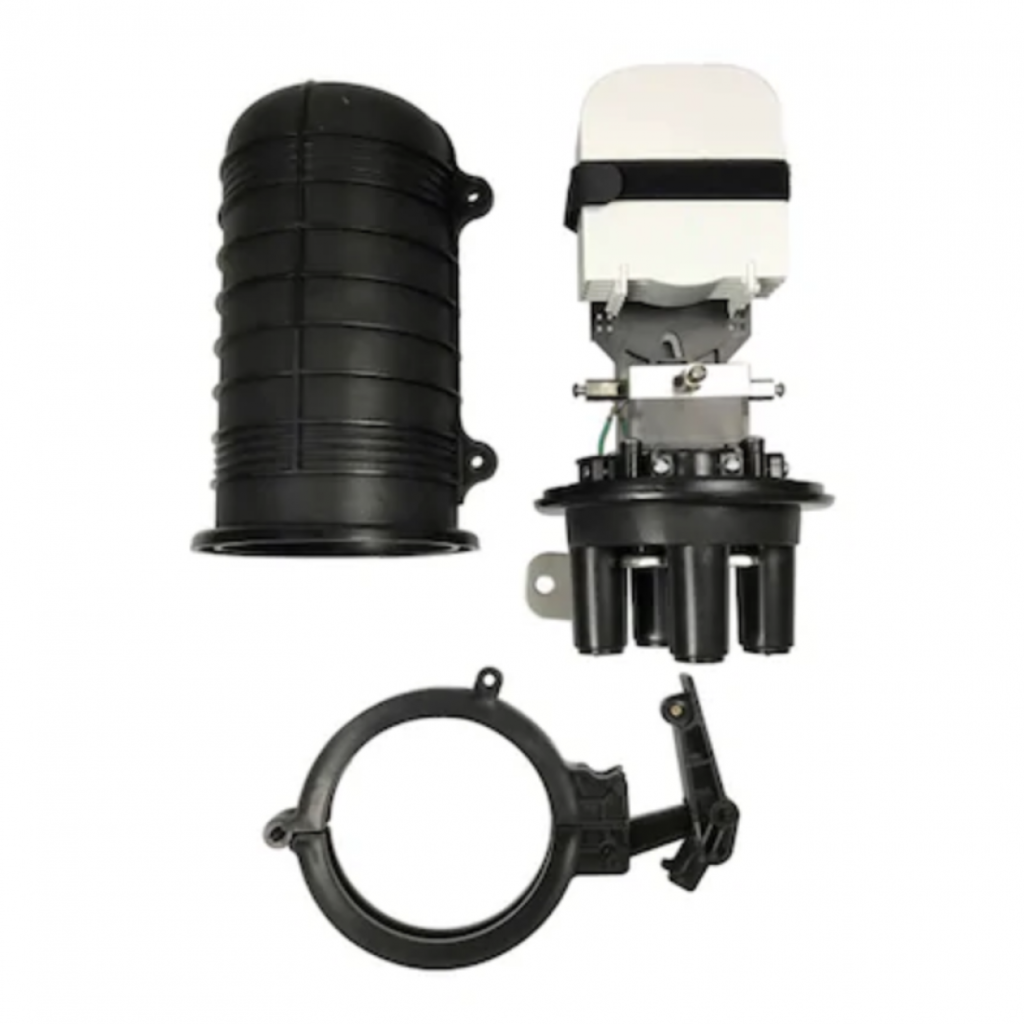

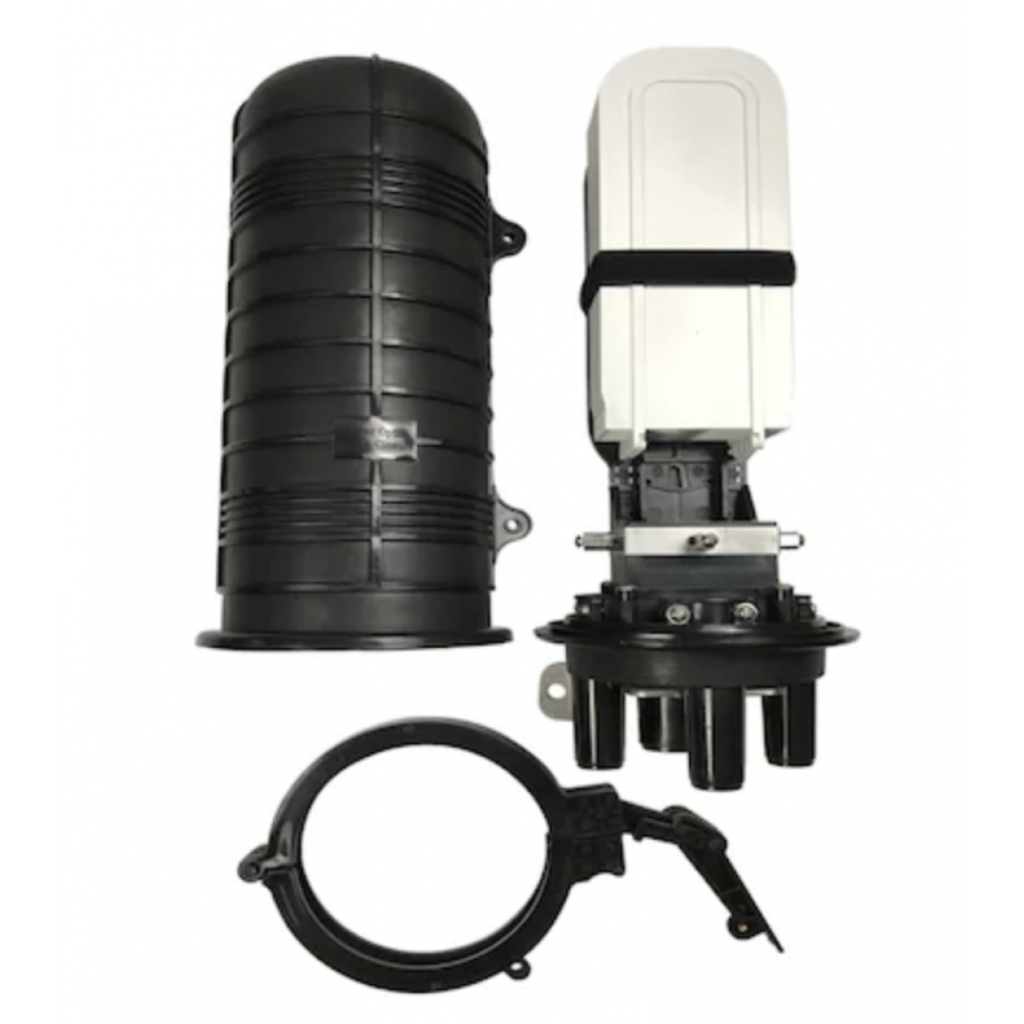

Ürün adlarında belirtilen fiber kapasitesi, eklerin planlanmasında kullanılan bir bilgidir. Bu kategoride 48 ve 72 core mini modellerle; 48, 72, 96 ve 144 fiber kapasiteli PRO seçenekler yer alır. Core ve fiber burada optik fiber adedini ifade eder. Kutuya giren kablonun toplam fiber sayısıyla o noktada gerçekten ek yapılacak fiber sayısını ayrı kaydedin.

Örneğin güzergâhtan geçen kablonun bütün fiberleri aynı noktada kesilip eklenmeyebilir. Bir bölümü başka kola ayrılırken diğerleri devam edebilir. Böyle bir planda yalnız ek sayısı değil, kesilmeden devam edecek tüplerin veya fiberlerin saklanacağı alan da önemlidir. Kutu seçimi, bağlantı şeması görülmeden yalnız “96 fiber kablo var” bilgisine indirgenmemelidir.

Kaset sayısı ile toplam ek kapasitesini karıştırmayın

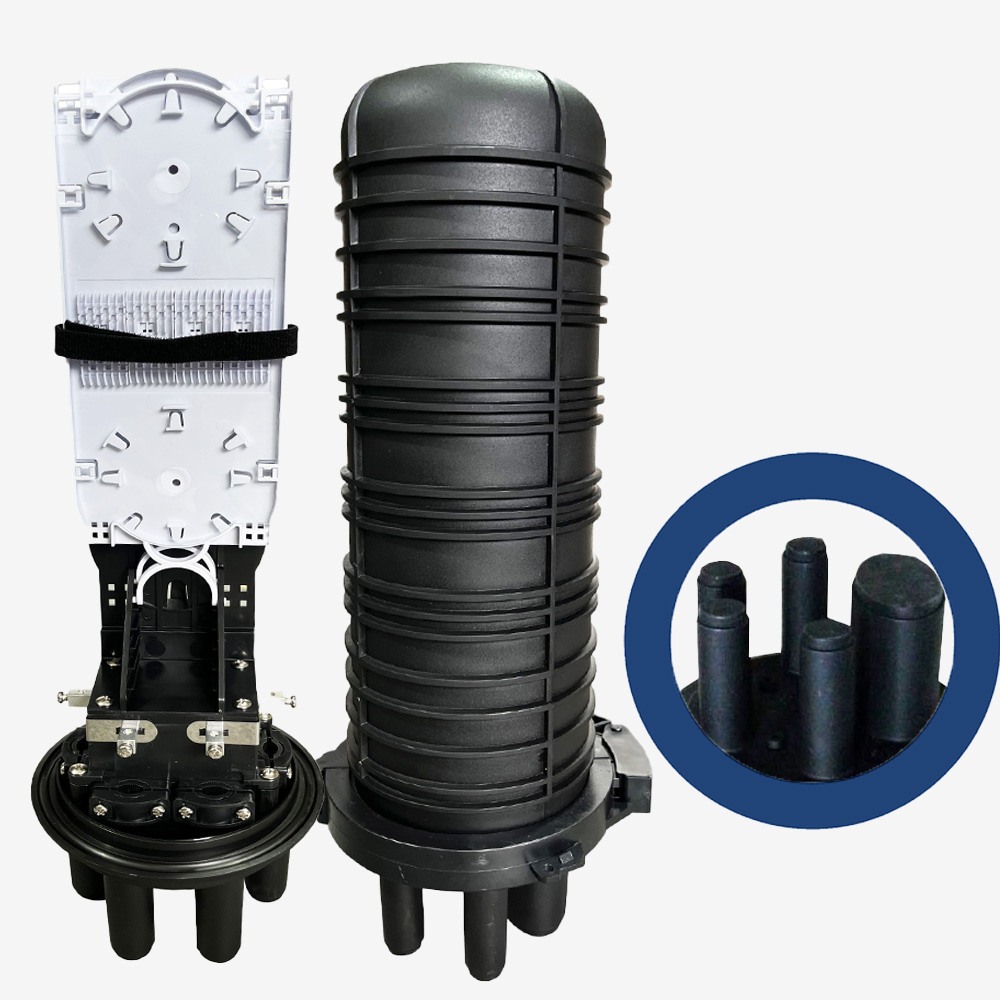

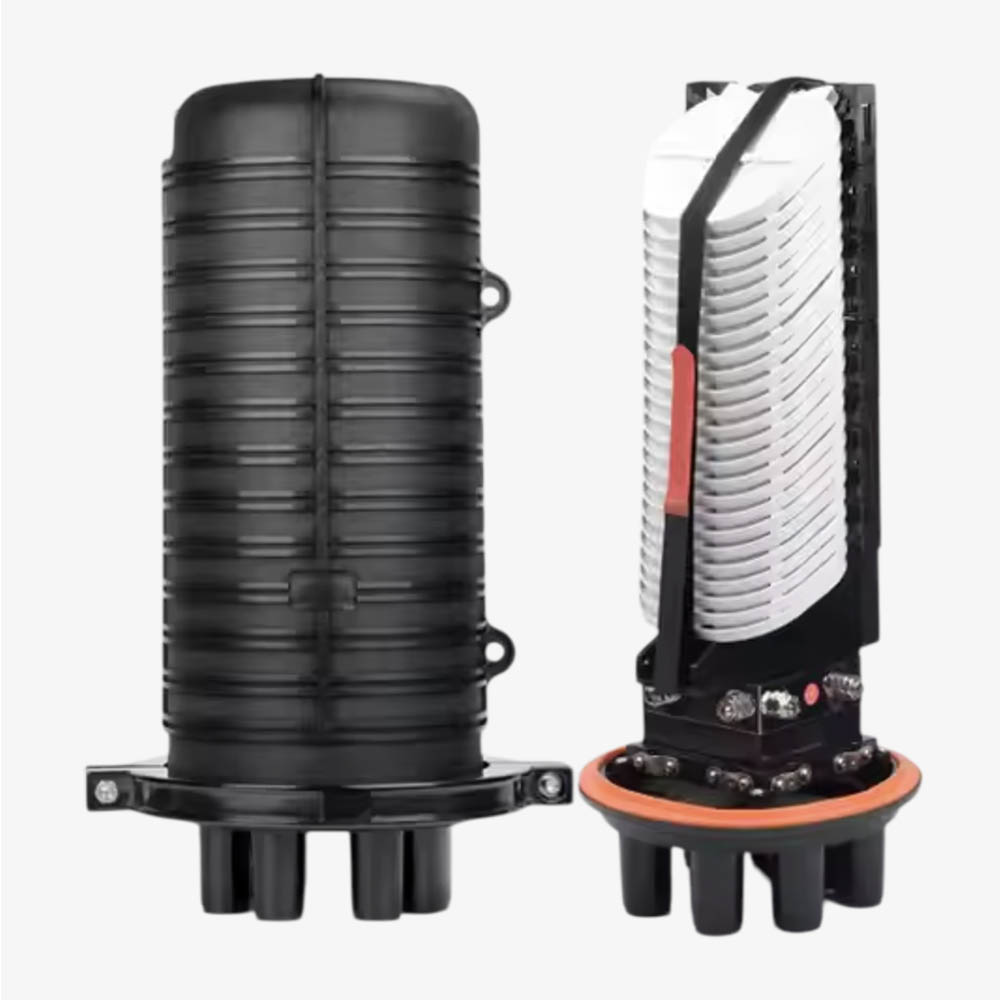

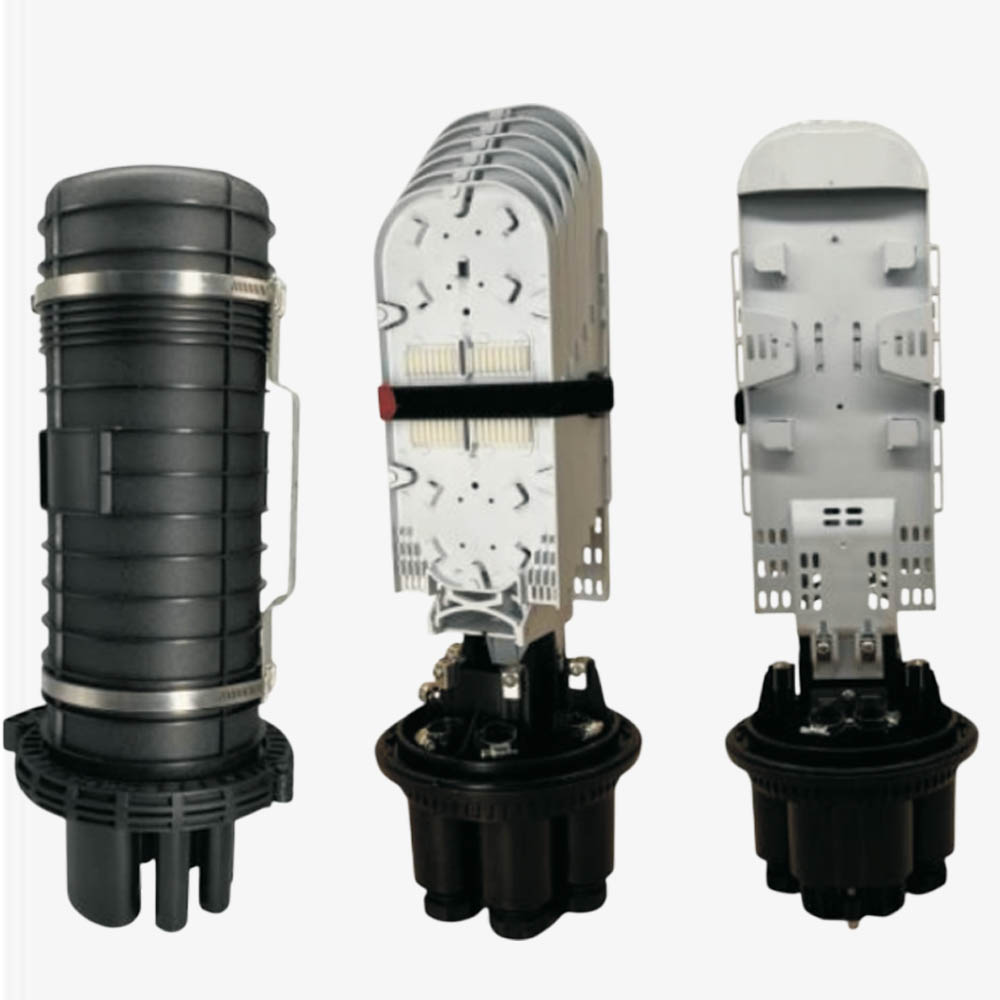

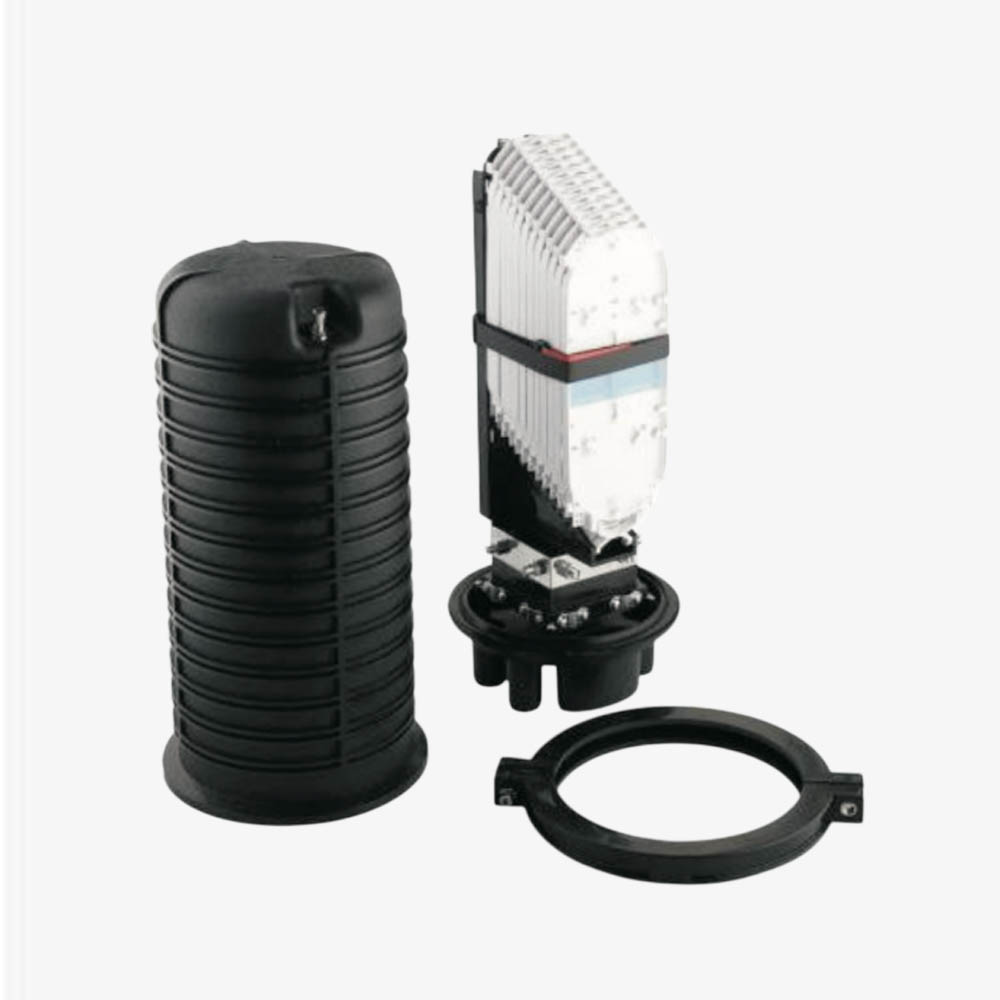

Ek kaseti, kaynak noktalarının ve fiber payının düzenlendiği taşıyıcı bölümdür. Kategoride 2, 3, 4 ve 6 kasetli PRO modellerin yanı sıra 3, 6, 12 ve 16 kasetli Türk Telekom tipi seçenekler de bulunur. Ancak bir serideki kaset kapasitesini başka seriye uygulayarak toplam ek sayısı hesaplamayın.

Ayrıca maksimum kaset desteğiyle kutuyla birlikte verilen kaset adedi aynı şey olmayabilir. Sipariş karşılaştırmasında hangi kasetlerin dahil olduğunu, kullanılan ek koruyucuya uygunluğu ve boş kaset eklenip eklenemediğini ilgili ürünün içeriğinden kontrol edin. Başlıktaki kaset adedini tek başına tüm aksesuarların dahil olduğu şeklinde yorumlamayın.

Kablo girişleri ve sızdırmazlık düzeni

Gövdenin kaç ayrı kabloyu kabul ettiği, her girişin uygun dış çap aralığı ve kullanılmayan girişlerin nasıl kapatıldığı seçimde belirleyicidir. Bir dağıtım noktasına yeni kol eklenecekse yalnız içeride boş ek alanı olması yetmez; kabloyu geçirecek uygun giriş de bulunmalıdır.

Koruma sınıfını modelin teknik belgesinden okuyun. Bütün fiber ek kutularını aynı IP sınıfında veya her ortamda sürekli su altında kullanılabilir kabul etmeyin. Conta, kapatma düzeni ve kablo girişlerinin doğru hazırlanması, gövdenin beyan edilen koşullarda kullanılabilmesi için gereklidir. Yanlış kablo çapıyla kapatılmış giriş, yalnız kutunun etiketine bakılarak uygun sayılmaz.

Yer altı, direk ve bina girişindeki ihtiyaçlar farklıdır

Menhol içindeki bir kutuda bakım erişimi, sabitleme ve çevresel koşullar birlikte değerlendirilir. Direk veya duvar montajında ise uygun taşıyıcı ve bağlantı donanımı gerekir. “Yer altı ek kutusu” olarak aranan bir ürünün başka bir montaja uygunluğu, kullanılan aparat ve model belgesiyle doğrulanmalıdır.

Türk Telekom tipi tanımı ürün ailesini tarif etmek için kullanılabilir; tek başına her operatör şartnamesini karşıladığı veya bütün projelerde onaylı olduğu anlamına gelmez. Projede belirli bir kutu tipi isteniyorsa teknik çizimi, giriş düzenini ve gereken belgeleri modelle eşleştirin.

48 fiber ek kutusu, 72 fiber ek kutusu, 96 fiber ek kutusu ve 144 fiber ek kutusu seçenekleri ihtiyaç duyulan ek sayısına göre karşılaştırılır. Fiber ek kutusu seçerken bu kapasiteye ek olarak girişler ve kaset düzeni de değerlendirilir. Türk Telekom tipi ek kutusu ifadesi ise tek başına bir operatör onay belgesi anlamına gelmez; modelin yapısı ve varsa belgesi ayrıca incelenir.

Ek kutusu, sonlandırma kutusu ve splitter arasındaki fark

Ek kutusu esas olarak fiberlerin kaynaklı bağlantılarını ve düzenini korur. Adaptör üzerinden abone bağlantısı kurmak veya hazır splitterli bir kutu kullanmak istiyorsanız fiber optik sonlandırma kutularını inceleyin. Optik gücü birden fazla çıkışa bölen bileşen ise fiber optik splitterdır; boş muhafaza tek başına bölme yapmaz.

Fiyat karşılaştırmasında toplam ek kapasitesi, kaset ve aksesuar içeriği, kablo girişleri ve montaj donanımı aynı kapsamda olmalıdır. Kullanacağınız yer altı fiber optik kablo ile kutunun çap ve yerleşim uyumunu da birlikte kontrol edin. Dışarıda kalan bir kablo sabitleme veya sızdırmazlık parçası, kurulumun tamamlanmasını engelleyebilir.
