Fiber Optik Ek Kutusu – 72 Core Kapasiteli – Mini

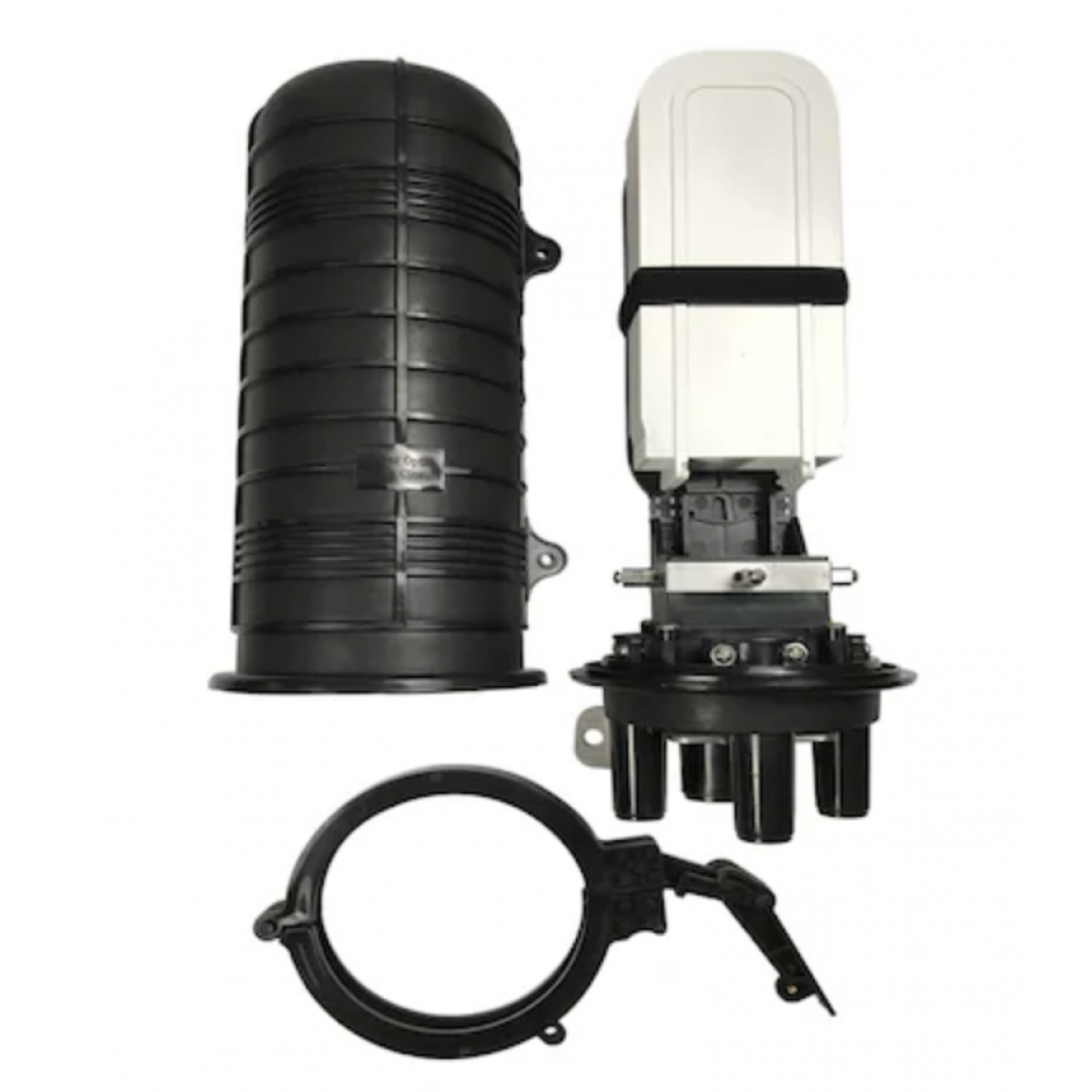

72 core ek kutusu Mini, 8–15 mm dış çaplı fiber kabloların ek noktaları için Fibline’ın üç kasetli seçeneğidir. Her kasette 24 tek fiber eki için yer bulunur; toplam kapasite 72 fiberdir. Kablolar, gövdenin aynı tarafındaki bir giriş ve üç çıkıştan yönlendirilir.

72 core ek kutusu hangi yerleşime uygun?

Bu modelin yüksekliği 420 mm, çapı 135 mm’dir. Direk veya menhol içinde yer ayırırken yalnızca kapalı kutunun ölçüsünü kullanmayın: kapağı kaldırabileceğiniz ve kasetleri açabileceğiniz çalışma alanını da hesaba katın. Kablonun kutuya yaklaşırken yapacağı dönüş, kablo üreticisinin izin verdiği bükülme yarıçapına uygun olmalıdır.

Mini fiber muf seçiminin ikinci adımı kablo çapıdır. Teknik tabloda hem giriş hem çıkış için 8–15 mm aralığı verilir. Kabloyu üzerindeki fiber sayısından yola çıkarak seçmek yeterli olmaz; zırh ve dış kılıf yapısı aynı fiber sayısında farklı çaplar oluşturabilir. Montajdan önce her kablonun gerçek dış çapını kontrol edin.

3 kasetli mini kutu içinde eklerin takibi

Üç kaset, farklı kablo gruplarının eklerini ayrı tutmanıza yardımcı olur. Her kasete hangi tüp ve fiberlerin girdiğini kayıt altına almak, sonraki bakımda doğru bağlantıya ulaşmayı kolaylaştırır. Ek koruyucuları yuvalarına yerleştirirken fiber rezervinin kaset kapanışına veya tutucu bantlara sıkışmadığından emin olun.

Bu 3 kasetli mini kutu, 72 tek fiber ekini barındıran bir muhafazadır. Kapasite değeri, 72 adet SC veya LC konnektör portu bulunduğu anlamına gelmez. Kurulumun konnektörlü sonlandırma gerektirip gerektirmediğini ek planından belirleyin; adaptörlü bir dağıtım kutusuyla aynı ürün olarak değerlendirmeyin.

Mini fiber muf teknik tablosu

Isıyla daralan girişleri hazırlarken

72 fiber muf montajında kablo sabitlemesi ile sızdırmazlık işlemini birlikte planlayın. Kablonun çekme kuvveti ek kasetindeki fiberlere taşınmamalıdır. Giriş yüzeyini ve uygun daralan malzemeyi montaj talimatına göre hazırlayın; kullanılan kabloya uygunluğu doğrulanmamış bir manşonla işlemi tamamlamayın.

IP68 bilgisi, kutunun doğru kapatılması ve girişlerin uygun hazırlanması koşullarıyla birlikte okunmalıdır. Kasetleri yerleştirdikten sonra fiberlerin conta yüzeyinden uzak kaldığını ve kapak kapanırken baskı altında olmadığını kontrol edin.

Compact splice closure karşılaştırması

İngilizce kataloglarda compact splice closure ve fiber optic splice closure adlarıyla karşılaşabilirsiniz. Aynı 72 fiber kapasite, başka bir üründe altı adet 12 fiberlik kasetle sağlanabilir; yalnızca kapasite rakamına bakarak modelleri eşdeğer saymayın. Bu Mini modelde belirleyici bilgiler üç kaset, 8–15 mm kablo çapı ve 135 mm gövde çapıdır.

Mini 72 fiber teknik dosyasının 72 fiber sütununu ve ölçü çizimini birlikte inceleyebilirsiniz. Dört çıkışlı bir düzen gerekiyorsa 72 fiber PRO ek kutusunun giriş düzenini ve daha büyük gövde ölçülerini karşılaştırın.
