SC UPC Splitter 1×32 – SC UPC Bölücü 1/32

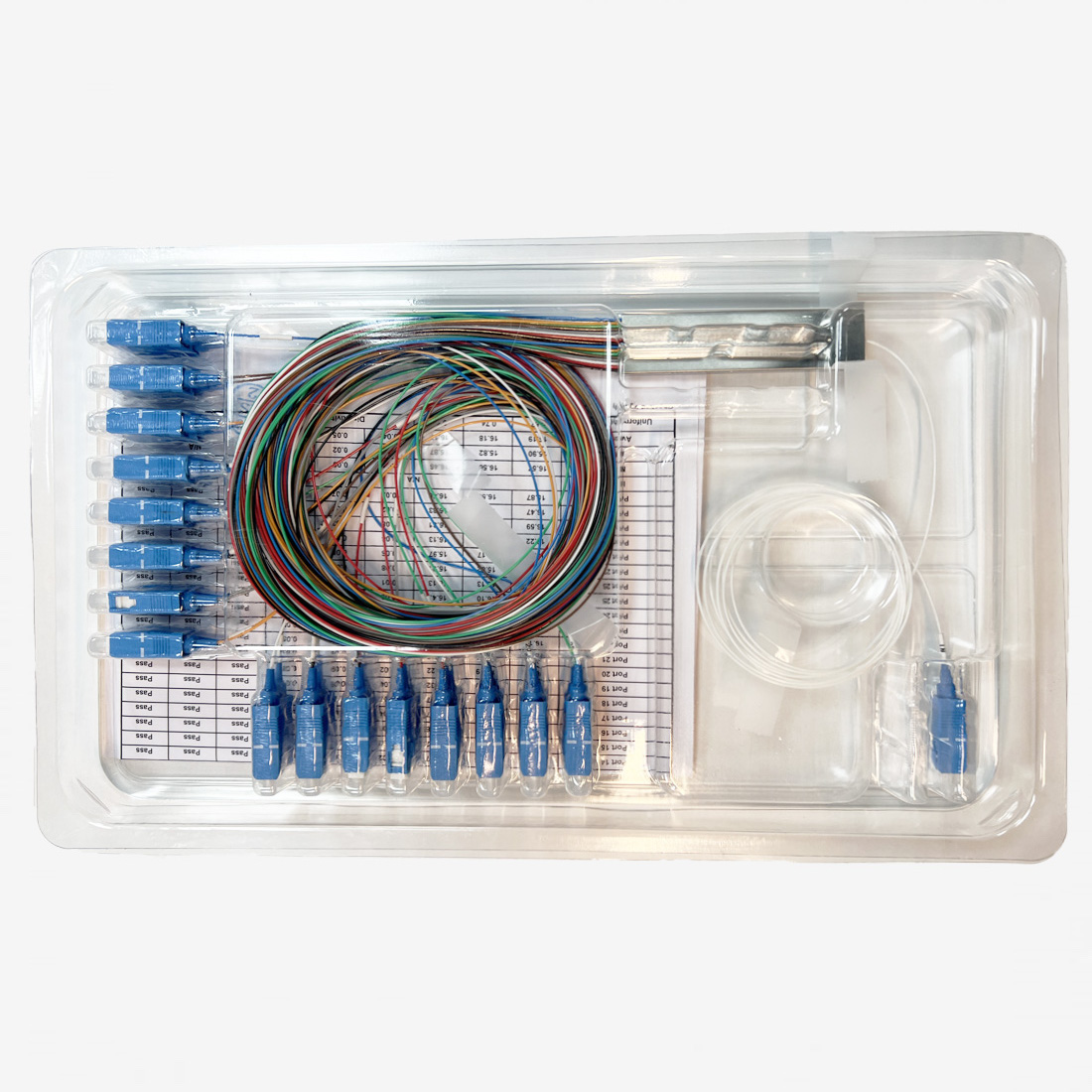

SC UPC splitter 1×32, tek optik girişteki sinyali 32 çıkışa dağıtan Fibline PLC fiber bölücüdür. Singlemode hatlar için mini modül yapısında sunulur. SC/UPC bağlantı kullanılan bir dağıtım noktasında, çıkışların ayrı abone veya hat kollarına yönlendirilmesini sağlar.

SC UPC splitter 1×32 ile dağıtım planı

Bir giriş ve 32 çıkışın aynı noktada toplanması, bağlantı takibini önemli hale getirir. Modülü yerleştirmeden önce giriş fiberini ayırın; çıkışları saha planındaki hat numaralarıyla eşleştirin. Böylece bakım sırasında yalnızca renk veya kablonun konumuna bakarak karar vermek zorunda kalmazsınız.

32 çıkışlı bölücü, optik gücü pasif olarak paylaştırır; çıkış sayısı tek başına abone başına hız veya erişim mesafesi belirlemez. Kullanılan PON sistemi, alıcı-verici sınıfı, fiber uzunluğu ve hat üzerindeki diğer kayıplar birlikte değerlendirilir. Bu nedenle ürün seçiminde hem gereken çıkış adedini hem optik güç bütçesini kontrol edin.

1×32 PLC splitter için kayıp hesabını doğru okuyun

Fibline teknik dosyasının 1×32 sütununda ekleme kaybı en fazla 16,5 dB olarak verilir. Bu değer konnektörler hariçtir; dosya her konnektör için ilave 0,2 dB kayıp notu içerir. Konnektörlü ürün ile çıplak bölücü değerini aynı kabul ederek bütçe hazırlamayın. Hat hesabında bağlantı noktaları, ekler, fiber zayıflaması ve bakım payı da yer almalıdır.

1×32 PLC splitter çıkışlarını devreye alırken yalnızca bir kolu ölçmek, diğer 31 kolun bağlantısını doğrulamaz. Her çıkışı etiketine göre kontrol etmek ve ölçüm sonuçlarını kaydetmek, sonradan görülen seviye farklarının kaynağını bulmayı kolaylaştırır. Kullanılmayan konnektörlerin koruyucu kapaklarını takılı tutun.

Fibline 1/32 fiber bölücü teknik değerleri

Tablodaki optik değerler Fibline PLC bölücü teknik dosyasından alınmıştır. Dosya farklı bölme oranlarını birlikte içerir; seçim yaparken 1×32 sütununu okuyun. Aynı belgede gösterilen APC örneği, bu SC/UPC ürünün bağlantı tipini değiştirmez.

SC/UPC uyumu ve mini modül splitter yerleşimi

SC/UPC ucun karşısındaki bağlantı da uygun SC/UPC arayüz olmalıdır. APC ve UPC uçları doğrudan birbirine eşleştirmeyin. Sahada farklı uç tipleri bulunuyorsa geçişi, her bağlantı noktasında doğru eşleşmeyi sağlayan uygun kablo ve adaptörlerle planlayın.

Mini modül splitter, dağıtım kutusuna yerleştirilirken gövdesinden sabitlenmeli; çıkan fiberler keskin kenarlardan ve kapak baskısından uzak tutulmalıdır. Modülün küçük olması, her kutuya sığacağı anlamına gelmez. Fiber rezervi, konnektörlerin yerleşimi ve bakım erişimi için de alan ayırın.

32 çıkış gerçekten gerekli mi?

İngilizce aramalardaki 1×32 PLC splitter ve blockless mini module ifadeleri bu ürün grubunu tanımlar. Karşılaştırmada gövde biçimi ve bağlantı cilası kadar, kayıp değerinin konnektör dahil mi hariç mi verildiğine bakın. Daha az kola ihtiyaç duyulan bir projede 1×16 SC/UPC bölücüyü de değerlendirebilirsiniz; çıkış sayısını düşürme kararı ağın büyüme planıyla birlikte verilmelidir.
