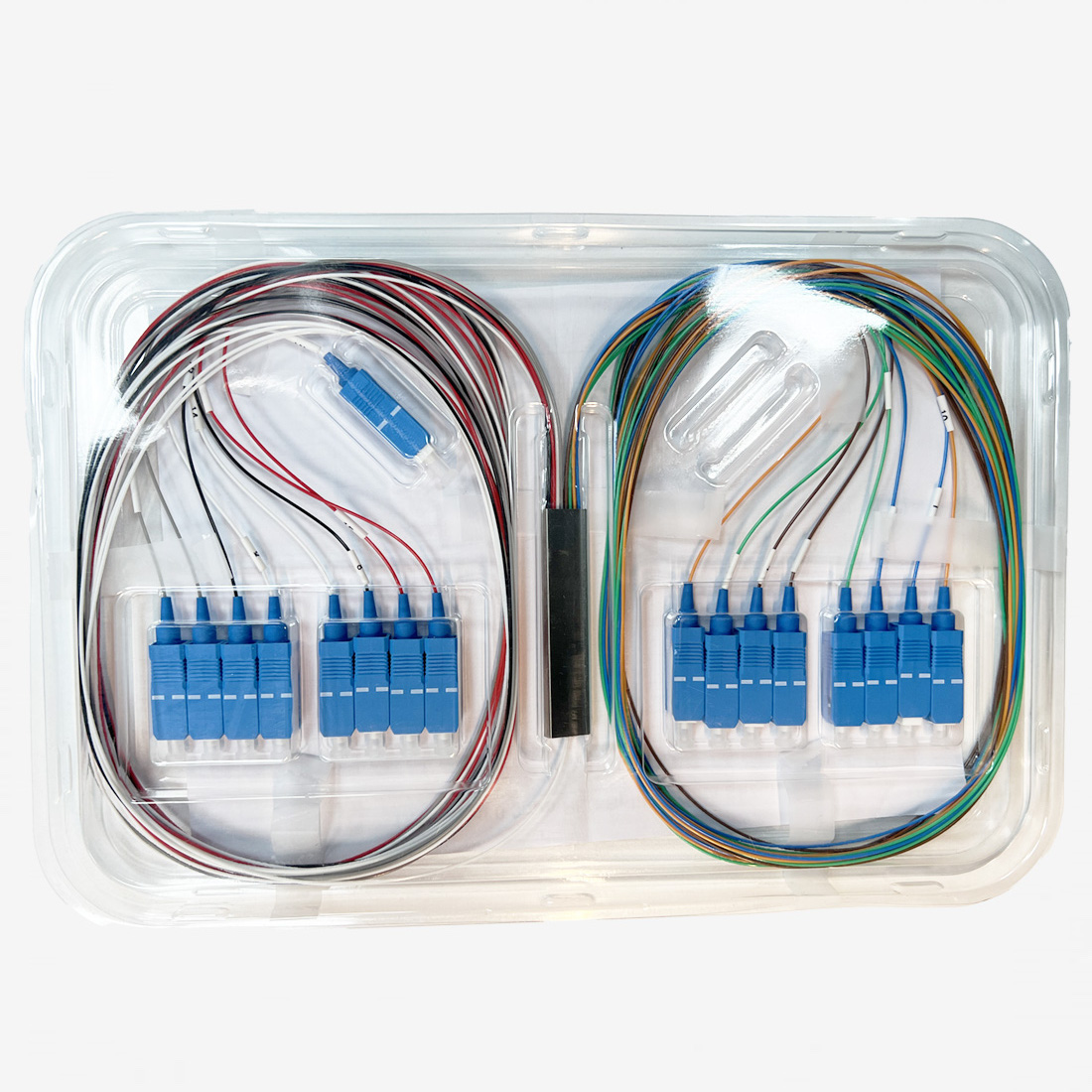

SC UPC Splitter 1×16 – SC UPC Bölücü 1/16

Dağıtım noktanızda 16 ayrı fiber kolu gerekiyor ve bağlantılar SC/UPC ise, Fibline SC UPC splitter 1×16 bu düzen için değerlendirilebilir. Tek girişi 16 çıkışa ayıran pasif PLC mini modül, elektrik beslemesi gerektirmeden optik gücü dağıtır. Kurulum yeri, bağlantı tipi ve hat bütçesi seçim sırasında birlikte kontrol edilmelidir.

SC UPC splitter 1×16 seçiminde üç kontrol

• Çıkış ihtiyacı: Aktif kullanılacak kolları ve planlanan yeni bağlantıları sayın. Boş bırakılan çıkışları saha planında ayırın ve konnektör kapaklarını koruyun.
• Uç uyumu: SC bağlantı biçimine ek olarak UPC cilayı kontrol edin. APC uçla doğrudan eşleştirme yapmayın.
• Yerleşim: Mini modül için sabitleme alanı, fiber rezervi için dönüş alanı ve konnektörlere erişim bırakın. Bir modülün küçük olması, kutudaki bütün yerleşim sorunlarını çözmez.

16 çıkışlı splitter için optik değerler

Fibline’ın seri teknik tablosunda 1×16 oranı için ekleme kaybı ≤13,5 dB olarak belirtilir. Bu sayı konnektörler hariç verilir; belgedeki not her konnektör için 0,2 dB ilave kayıp öngörür. 16 çıkışlı splitter takıldıktan sonra alıcıda kalacak optik güç, kablo boyunca oluşan zayıflama ve diğer bağlantıların kayıpları çıkarılarak değerlendirilir.

Kayıp düzgünlüğü, çıkış kolları arasındaki farkı değerlendirmek için kullanılır. Bu değer, her çıkışta tam olarak aynı ölçüm sonucu elde edileceği anlamına gelmez. Kurulumda eklenen bağlantılar ve fiber güzergâhları da sonuçları etkiler. Karşılaştırdığınız ürünün teknik değerlerinde konnektörlerin hesaba katılıp katılmadığını ayrıca okuyun.

1/16 optik bölücü kademeli ağda kullanılabilir mi?

Ağ tasarımı uygunsa bölücüler farklı dağıtım kademelerinde yer alabilir. Ancak bir 1/16 optik bölücü, önündeki başka bir bölücünün kaybını ortadan kaldırmaz. Örneğin 1×2 sonrasında iki adet 1×16 kullanılması 32 çıkışlı bir düzen oluşturabilir; yol üzerindeki iki bölücünün ve bağlantıların kayıpları birlikte hesaplanır. Bu düzenin uygunluğu, kullanılan aktif ekipmanın optik sınırlarına göre belirlenmelidir.

Tek noktadan 32 kola dağıtım planlanıyorsa 1×32 SC/UPC seçeneğini de inceleyin. Çıkış sayıları aynı sonuca ulaşsa bile yerleşim, bakım erişimi ve hat kaybı iki tasarımda farklı olabilir.

PLC mini modül devreye alınırken

Önce giriş fiberini tanımlayın, ardından çıkışlara hat numaralarını verin. PLC mini modül gövdesini sabitleyip fiberleri rahat bir güzergâha yerleştirdikten sonra uçları uygun ekipmanla kontrol edin ve gerektiğinde temizleyin. Fiber veya konnektör üzerinden çekerek modülü yerleştirmeyin.

Her kolun ölçümünü aynı kayıt düzeniyle saklamak, sonradan gelen arıza bildirimini doğru çıkışla eşleştirmenizi sağlar. Beklenenden düşük seviye görülen bir kolda konnektör temizliği, fiber bükülmesi ve bağlantı eşleşmesi kontrol edilmelidir. İnternet hızı veya belirli bir mesafe, bölücüye bakılarak tek başına garanti edilemez.

İngilizce singlemode splitter ve 1×16 PLC splitter adlarıyla sunulan seçeneklerde mini modül, kaset ve rack tipi gövdeleri ayırt edin. Bu ürün için referans Fibline PLC teknik dosyasının 1×16 sütunudur; sipariş öncesinde modülün ve fiber uçlarının yerleşiminize uygunluğunu kontrol edin.
