12 Fiber MPO/MTP LC Kaset OM3 Polarity A

LC Kaset 12 Fiber OM3: MPO/MTP Polarity A

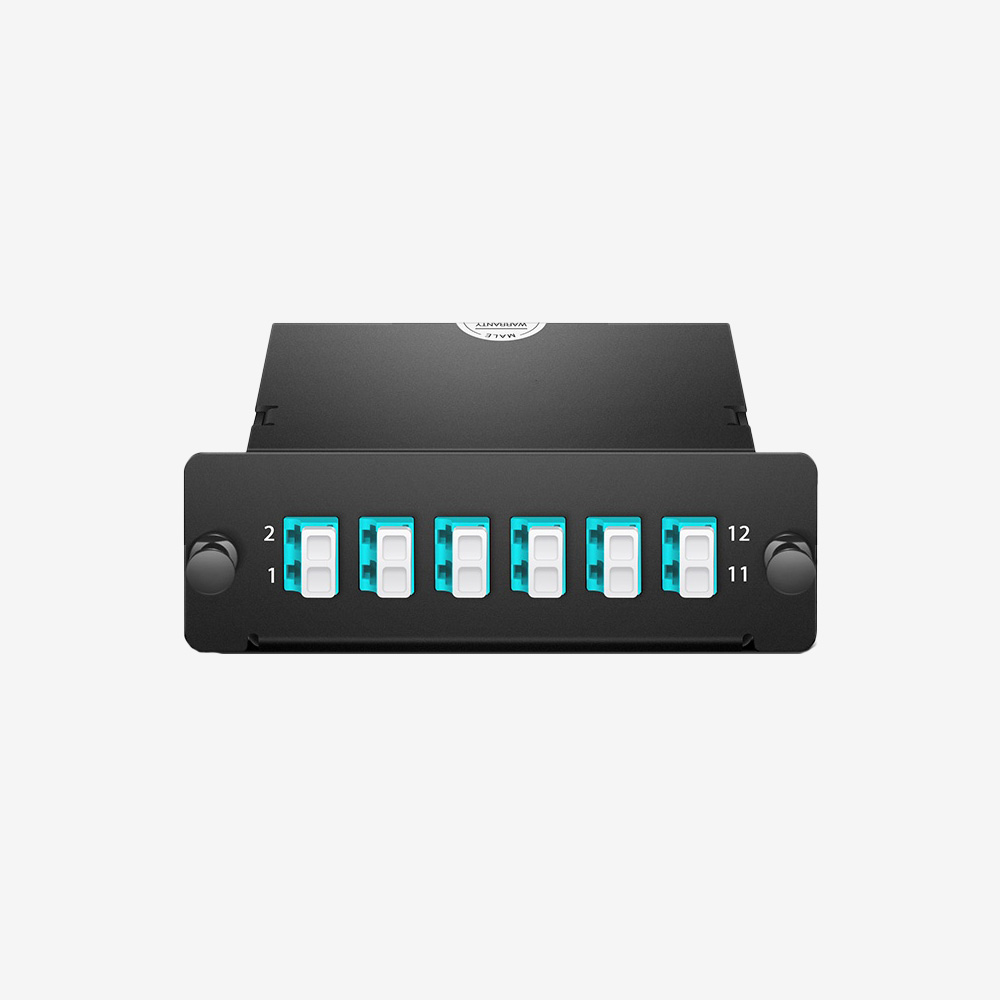

LC kaset Fibline MPO12FOM3-A, 12 fiberli OM3 bağlantıyı MPO/MTP arayüzünden LC bağlantılara dağıtan pasif bir kaset modülüdür. Ön yüzde altı LC duplex port, arka tarafta bir MPO/MTP bağlantısı bulunur. Veri merkezi ve sistem odasında çok fiberli omurga kablosunu ayrı LC bağlantılar halinde yönetmek isteyen projeler için kullanılır.

Bu model Polarity A düzenindedir. OM3 fiber sınıfı, fiber kapasitesi ve polarite bilgisi birlikte değerlendirilmelidir. Yalnızca kaset renginin benzemesi veya portların fiziksel olarak takılabilmesi, mevcut hatla doğru eşleşme sağlandığını göstermez. Siparişte MPO12FOM3-A ürün kodunu belirtmek, aynı serideki B ve C polariteli modellerden ayrım yapılmasını kolaylaştırır.

LC Kaset Teknik Özellikleri

• Marka ve model: Fibline MPO12FOM3-A.
• Fiber sayısı: 12 fiber.
• Fiber sınıfı: OM3 multimode, 50/125 µm.
• Ön bağlantılar: 6 LC UPC duplex port, aqua renk.
• Arka bağlantı: 1 MPO/MTP, pimli bağlantı düzeni.
• Adaptör yönü: Key Up / Key Down.
• Polarite: Type A.
• Yapı: Metal kaset gövde.

MPO Kaset Kullanırken Polarite Nasıl Kontrol Edilir?

MPO kaset seçerken hattın iki ucundaki modüller, aradaki trunk kablo ve cihazlara giden LC patch cordlar birlikte incelenir. Amaç, verici ucun karşı taraftaki alıcıya ulaşmasını sağlayan uçtan uca bir bağlantı düzeni oluşturmaktır. Type A yazısı, ürünün bağlantı düzenine ilişkin bir bilgidir; tek yönlü veri iletişimi veya otomatik uyumluluk anlamına gelmez.

Mevcut sistemde kablolar etiketliyse trunk polaritesi, kaset modeli ve port sırası kayıt altına alınmalıdır. Kayıt yoksa bağlantı haritası ölçümle doğrulanmalıdır. Sahada rastgele LC uçlarını yer değiştirerek geçici bağlantı almak, ileride aynı hatta bakım yapılmasını zorlaştırabilir. Doğrulanmış port eşlemesini panel etiketlerine aktarmak daha düzenli bir işletim sağlar.

MTP Kaset, OM3 ve Cihaz Uyumu

MTP kaset adıyla da aranan bu ürün grubunda, bağlantı ailesi kadar kullanılan konnektörün gerçek tipi önemlidir. MTP, US Conec’in MPO bağlantı ailesindeki markasıdır. Genel teknik çerçeve için US Conec ürün kataloğunu inceleyebilirsiniz. Projede belirli bir konnektör markası şartı varsa sipariş öncesinde ürünün ilgili konfigürasyonu teyit edilmelidir.

OM3 kaset, multimode fiber altyapının bir bileşenidir. Desteklenecek veri hızı ve mesafe, kaset adından tek başına çıkarılamaz; aktif optik modüller, fiber hattın toplam uzunluğu, bağlantı sayısı ve kayıp bütçesi belirleyicidir. Single mode modüllerle veya farklı fiber sınıflarıyla eşleştirme, ayrıca değerlendirilmesi gereken bir tasarım kararıdır.

Panel İçine Yerleştirme ve Kablo Düzeni

Kaseti satın almadan önce kullanılacak panelin mekanik yuvasını kontrol edin. Her MPO/MTP panel, her kaset gövdesini kabul etmez. Yuva ölçüsü, kilitleme düzeni ve arka kablo alanı uygun olmalıdır. Kapak kapandığında trunk kablonun ve ön yüzdeki LC kabloların sıkışmadığından emin olun.

Bağlantıdan önce konnektör uçları uygun ekipmanla incelenip temizlenmelidir. Kullanılmayan portlarda toz kapakları korunmalı, kablolar çekme yükünü konnektöre aktarmayacak şekilde yönlendirilmelidir. Port numaraları ile cihaz isimlerini eşleştiren açık etiketler, yeni bağlantı eklenirken çalışan hatlara yanlışlıkla müdahale edilmesini önlemeye yardımcı olur.

Sipariş Öncesinde Kontrol Edilecekler

• OM3 multimode fiber sınıfının mevcut hatla eşleşmesi.
• 12 fiber ve altı duplex LC port kapasitesinin ihtiyacı karşılaması.
• Polarity A düzeninin tüm bağlantı planına uygunluğu.
• Pimli MPO/MTP tarafıyla eşleşecek karşı konnektörün yapısı.
• Panel yuvası ve kablo yönetimi için yeterli boşluk.
• Projenin istediği optik test ve kabul belgelerinin kapsamı.

Sık Sorulan Sorular

Bu kaset optik splitter gibi sinyali böler mi?

Hayır. MPO/MTP üzerinden gelen ayrı fiberleri LC arayüzünde düzenleyen bir dağıtım modülüdür. GPON splitter gibi bir girişteki optik gücü birden fazla çıkışa bölmek için seçilmez.

Altı duplex port ile 12 fiber nasıl ilişkilidir?

Her duplex LC port iki fiber bağlantısını yan yana sunar. Böylece altı duplex port toplam 12 fiberi düzenler. Kullanılacak aktif bağlantı sayısı, cihazların iletim düzenine ve ayrılan portlara göre planlanır.

Polarity B veya OM4 modele geçilebilir mi?

Bu seçenekler doğrudan eşdeğer kabul edilmemelidir. OM3 Polarity B kaset farklı polarite ihtiyacı, OM4 Polarity A kaset farklı fiber sınıfı için incelenebilir. Mevcut bağlantı planınızı paylaşarak ürün seçimi desteği alabilirsiniz.
